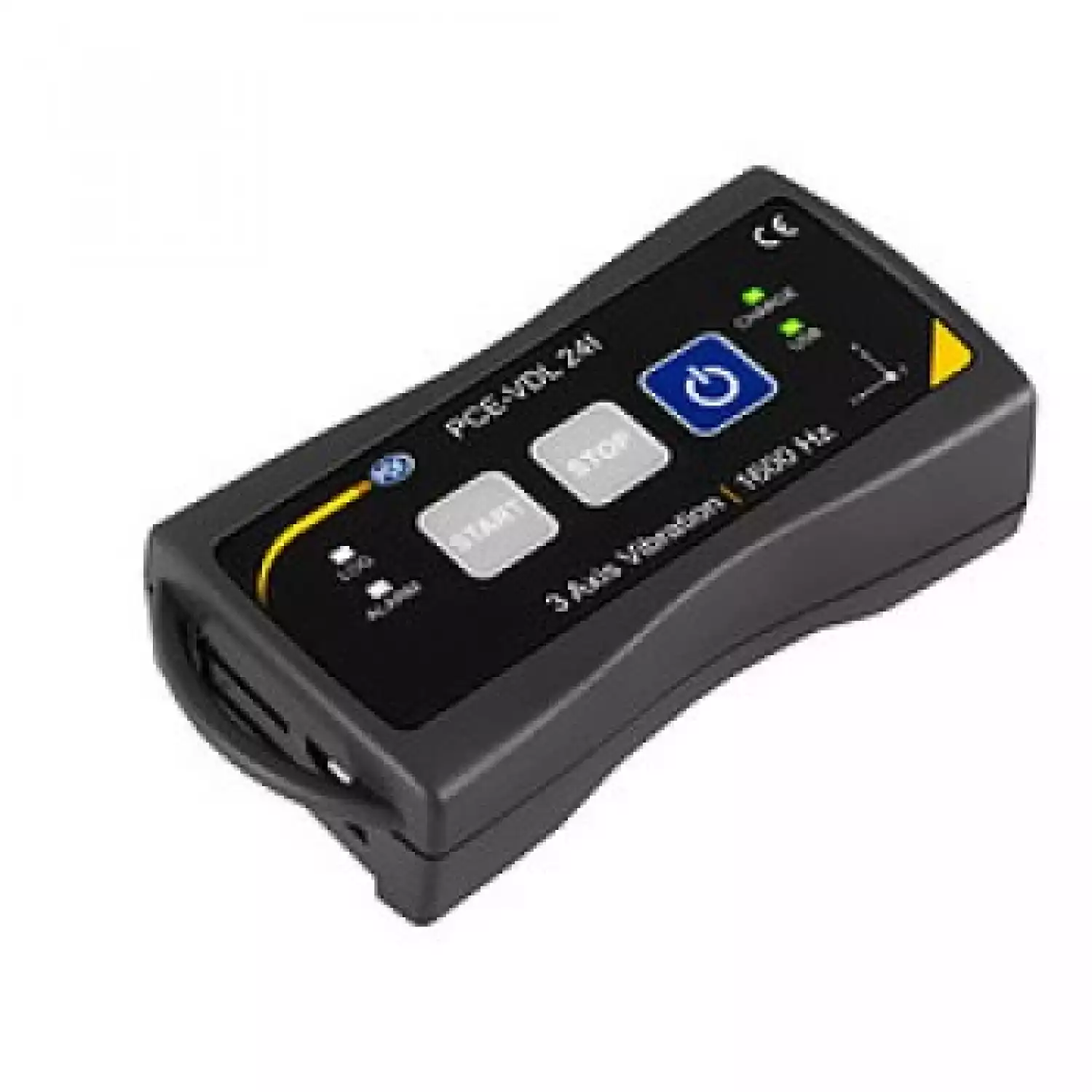

Регистратор данных PCE-VDL 24I для ускорения 3 осей

Цена: 63000 руб.

Артикул: 24947

Производитель:

Регистратор данных PCE-VDL 24I 3-осевой акселерометр с частотой дискретизации 1600 Гц.

В представленном 3-осевом регистраторе данных датчик ускорения имеет частоту дискретизации 1600 Гц. Датчик измеряет ускорение, действующее в настоящее время на него (3 оси), такое как удар / вибрация. Измерения проводятся в заранее определенные (выбираемые) интервалы времени. Данные измерений, полученные с помощью встроенного 3-осевого акселерометра, сохраняются в регистраторе данных на карте памяти объемом 32 ГБ. Таким образом, регистратор данных идеально подходит для определения ускорения в: диагностике неисправностей / стресс-тестировании компонентов (повышение качества вашей продукции), осмотре машины, измерениях удара и общих профилактических работах. Используйте регистратор данных для ускорения в качестве экономически эффективного инструмента, чтобы избежать простоев машины и простоев.

МАЛЕНЬКИЙ И САМОДОСТАТОЧНЫЙ

Компактная конструкция позволяет пользователю устанавливать или настраивать регистратор данных для 3-осевого ускорения практически в любом месте доступны самые маленькие измерительные поверхности. Прилагаемое программное обеспечение позволяет выполнять настройку, а также оценку измеренных и записанных данных с акселерометра. При заказе клиент всегда получит самую последнюю версию программного обеспечения. Он также доступен для скачивания в разделе загрузки инструментов PCE. Даже если нет источника питания, данные измерения ускорения остаются в регистраторе данных, поэтому данные не будут потеряны для пользователя.

ТОЧНАЯ РЕКОНСТРУКЦИЯ УСКОРЕНИЙ И УДАРНЫХ ИМПУЛЬСОВ ПО ВСЕМ ТРЕМ ОСЯМ

Трехосный датчик ускорения, встроенный в регистратор данных, предлагает широкие возможности применения в области измерения ускорения с очень высокой частотой дискретизации 2400 Гц. С одной стороны, можно прикрепить 3-осевой датчик ускорения к стационарным объектам, таким как машины, двигатели или генераторы, чтобы записывать рабочие состояния на разных этапах процесса. Двигатель при движении вверх или вниз на определенных скоростях колеблется в резонансах и вызывает сильные ускорения с большими нагрузками для конструкций машин и окружающей среды? Соответствующие области могут быть ограничены с помощью датчика трехосного ускорения с дополнительной информацией, в которой из трех пространственных осей возникают самые большие амплитуды колебаний. Эта информация может быть использована, например, при проектировании демпфирующих систем. В дополнение к стационарным объектам на движущихся объектах также может быть установлен трехосевой регистратор данных ускорения. Так что не только шоки, удары или общее ускорение объектов по всем 3 осям определяются постоянным присутствием гравитационного ускорения и их графическим и числовым отображением в результатах измерений, даже небольшие изменения положения, сдвиги и общий наклон в трехмерном пространстве могут быть обнаружены благодаря высокой частоте дискретизации с самым высоким разрешением. Поэтому 3-осевой регистратор ускорения подходит для большого числа применений в промышленном или транспортном секторе.

Чтобы представить ускорения во всех 3-х осях наилучшим образом и с высоким разрешением во времени, необходимо иметь как можно больше измеренных значений с точной отметкой времени. Это единственный способ точно визуализировать и анализировать ход событий в соответствии с реальными процессами с помощью диаграммы времени ускорения. Трехосный акселерометр от PCE Instruments делает это возможным. Из-за высокой частоты дискретизации 1600 Гц 3-осевой акселерометр особенно подходит для регистрации высокочастотных колебаний или вибраций и очень коротких ударных или ударных импульсов. Если, например, периодические колебания с высокочастотными компонентами должны регистрироваться и впоследствии отображаться с помощью программного обеспечения ПК, достаточно высокая частота дискретизации необходима для точного восстановления колебаний без искажений. То же самое относится и к ударным нагрузкам. Чрезвычайно короткие пики нагрузки можно только визуализировать когда много точек измерения записаны в очень короткие промежутки времени. Это возможно с 3-осевым акселерометром от PCE Instruments. При частоте дискретизации 1600 Гц регистратор данных может отображать временные интервалы порядка 0,4 миллисекунд и, таким образом, делать очень короткие механические ударные нагрузки видимыми. С помощью Поверхностной кривой повреждения (DBC) эти ударные нагрузки можно качественно классифицировать по всем 3 осям.

3-х осевое ускорение до 1600 Гц

32 ГБ карта памяти SD

маленький дизайн: 86,8 х 44,1 х 22,2 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PCE-VDL 24I:
