| Тип: | Электромагнитный |
|---|---|
| Ду: | 15 … 300мм |
| Расход: | Min: 0,02 м3/час … Max: 2500 м3/час |
| Выходы: | Импульсный, Токовый, RS-232, RS-485 |
| Монтаж: | Фланцы / резьба / "Сэндвич" |
Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования объема и расхода холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 10-3 См/м, в электрические сигналы: импульсный, частотный, постоянного тока или непосредственно, в измеряемые величины.

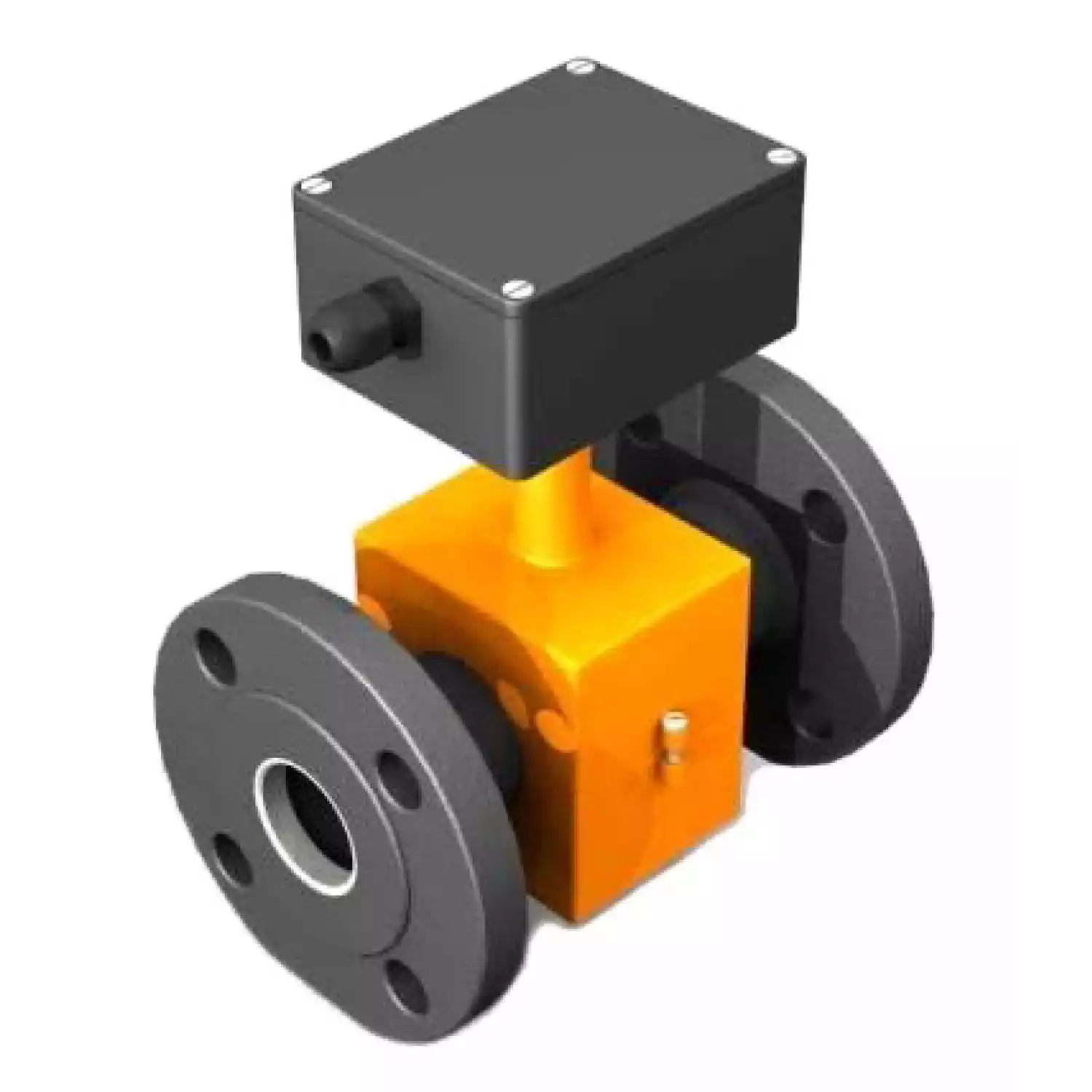

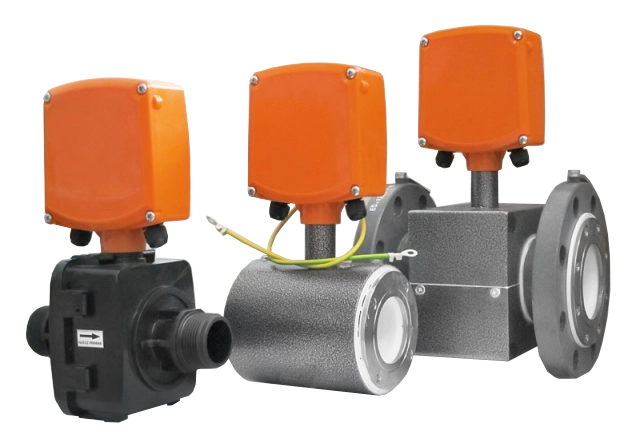

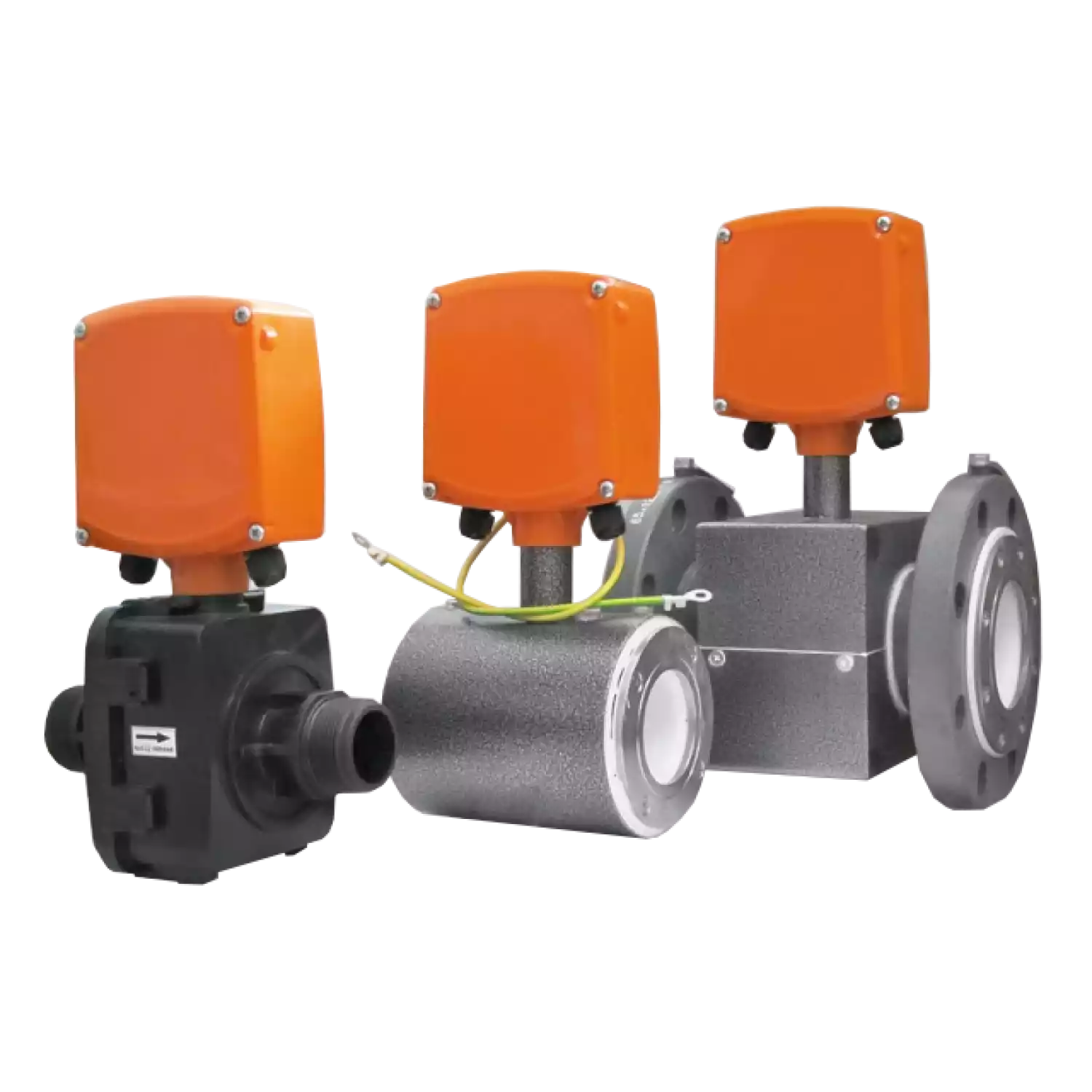

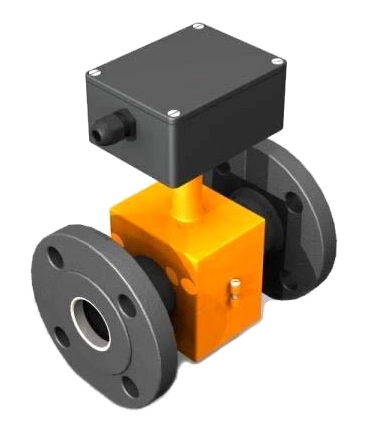

Расходомеры мастерфлоу состоят из измерительного участка и электронного блока. Измерительный участок выполнен либо в виде отрезка трубопровода из немагнитной стали, футерованного защитным материалом, либо в виде отливки из конструкционных пластмасс. На внешней поверхности измерительного участка расположена магнитная система, заключенная в кожух, обеспечивающий ее защиту.
Принцип действия расходомеров основан на измерении электродвижущей силы (ЭДС), возникающей в электропроводящей жидкости, движущейся в магнитном поле. ЭДС снимается электродами, расположенными в стенках трубопровода, усиливается и подается на аналого-цифровой преобразователь, на выходе которого формируется цифровой код, пропорциональный расходу измеряемой жидкости. С помощью микропроцессора цифровой код преобразуется в электрические сигналы определённого вида в зависимости от используемого выхода или, непосредственно, в показания объема и расхода, отображаемые на индикаторе.

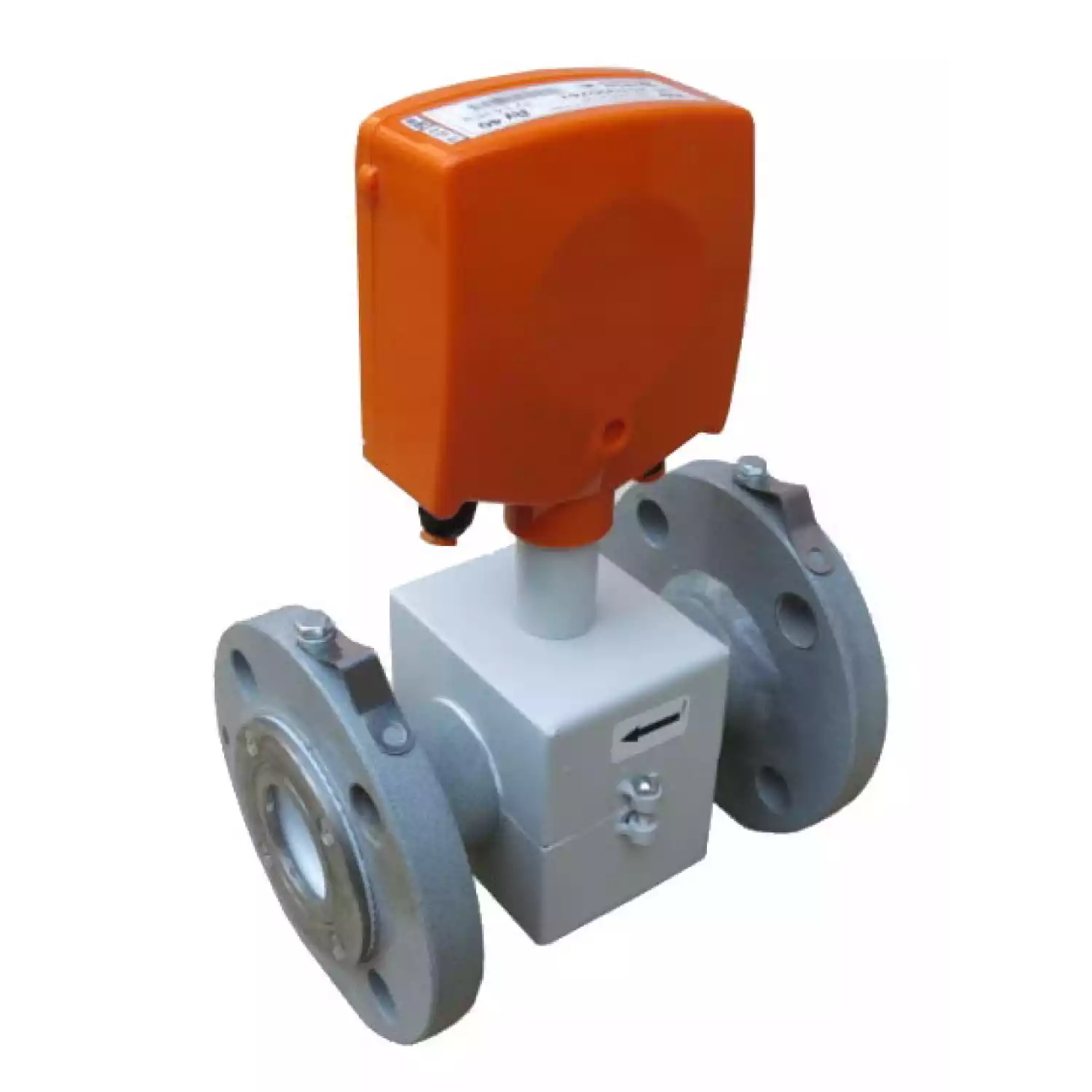

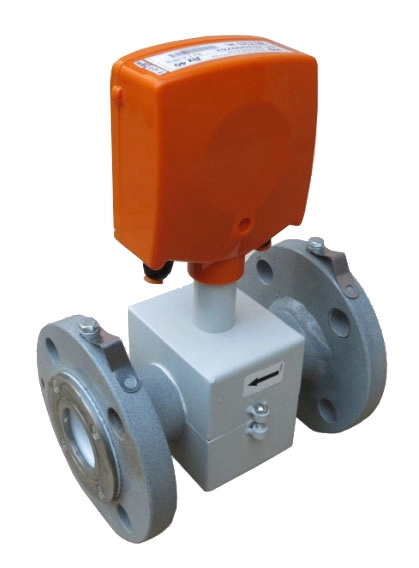

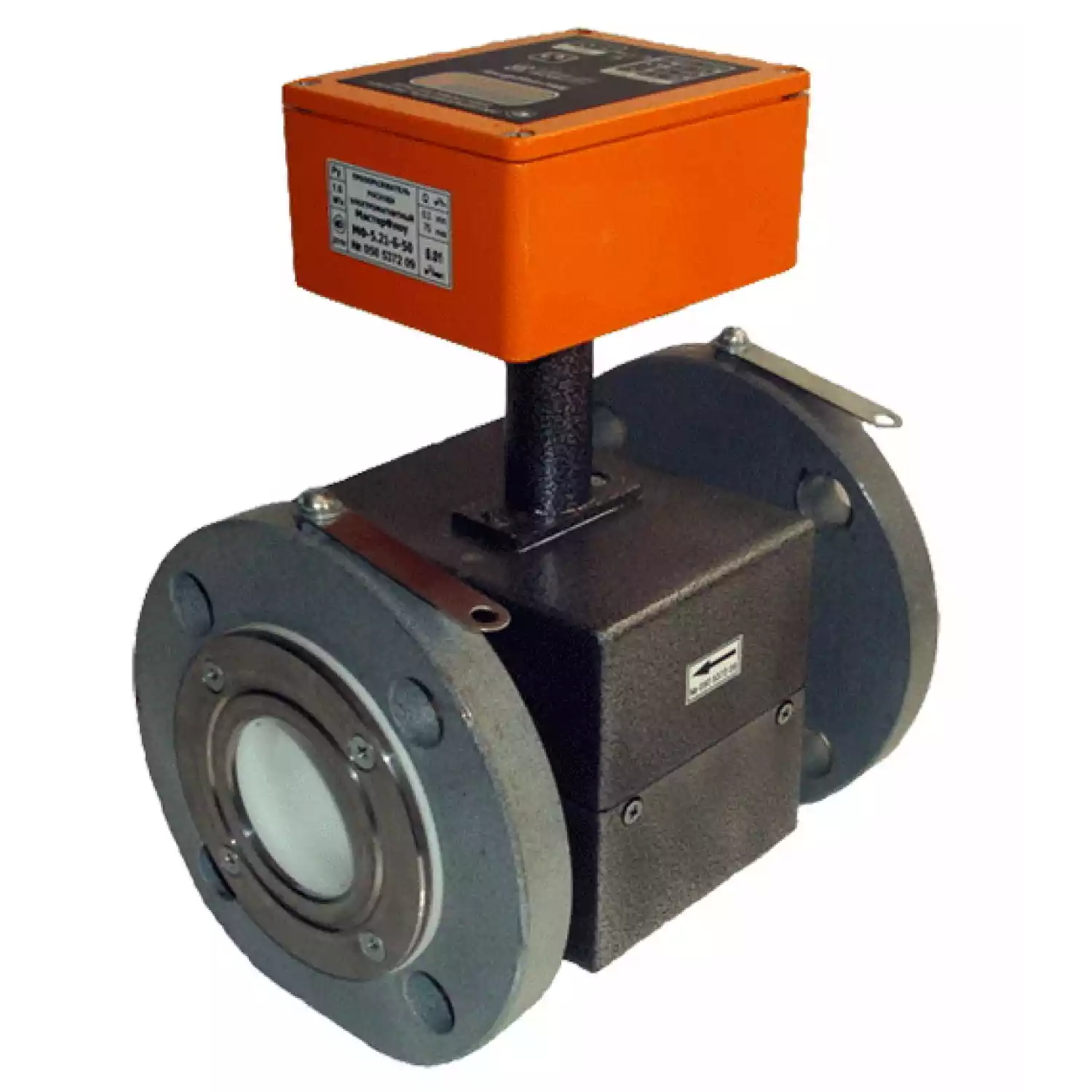

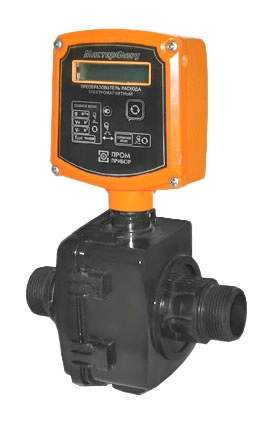

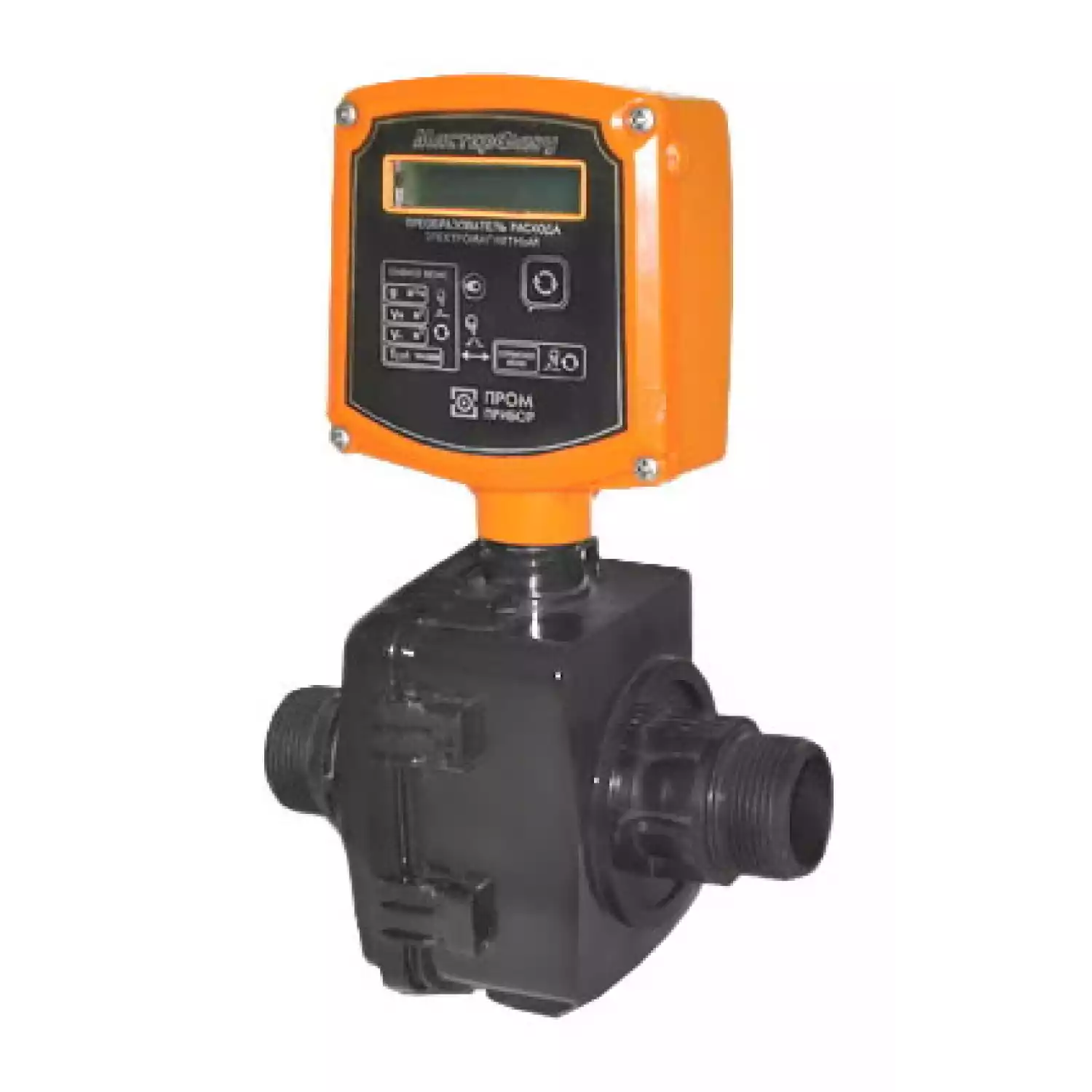

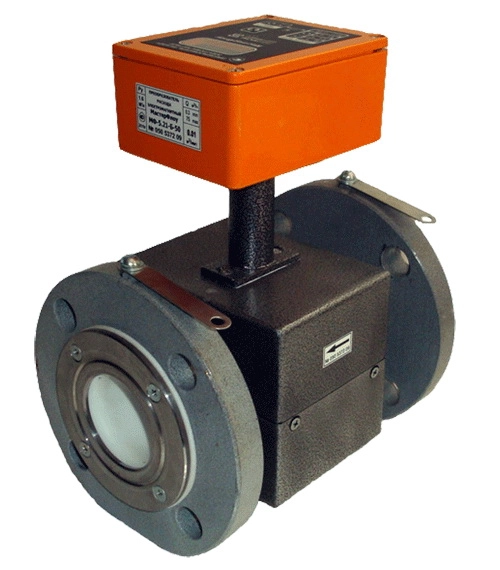

Электронный блок может располагаться как в вертикальном, так и горизонтальном корпусах:
 |
 |
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя . Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.
| Ду, мм | Класс | Расход, м3/ч | ||||
|---|---|---|---|---|---|---|
| gпор | gмин | gп1 | gп2 | gмакс | ||
| 15 | Б, Б2 | 0,01 | 0,02 | 0,033 | 0,05 | 5 |
| В | 0,007 | 0,013 | 0,026 | 0,043 | 6,5 | |
| Э | 0,004 | 0,04 | 0,4 | - | 4 | |
| 20 | Б, Б2 | 0,02 | 0,04 | 0,067 | 0,1 | 10 |
| В | 0,0125 | 0,025 | 0,05 | 0,0833 | 12,5 | |
| Г | 0,0025 | 0,005 | 0,02 | 0,04 | 10 | |
| Д | 0,0025 | 0,005 | 0,01 | 0,02 | 10 | |
| Е | 0,0025 | 0,005 | - | 0,01 | 10 | |
| Э | 0,008 | 0,08 | 0,8 | - | 8 | |
| 25 | Б, Б2 | 0,036 | 0,072 | 0,12 | 0,18 | 18 |
| В | 0,02 | 0,04 | 0,08 | 0,13 | 20 | |
| Э | 0,015 | 0,15 | 1,5 | - | 15 | |
| 32 | Б, Б2 | 0,06 | 0,12 | 0,2 | 0,3 | 30 |
| В | 0,038 | 0,076 | 0,152 | 0,2533 | 38 | |
| Г | 0,0075 | 0,015 | 0,06 | 0,12 | 30 | |
| Д | 0,0075 | 0,015 | 0,03 | 0,06 | 30 | |
| Е | 0,0075 | 0,015 | - | 0,03 | 30 | |
| Э | 0,024 | 0,24 | 2,4 | - | 24 | |
| 40 | Б, Б2 | 0,09 | 0,18 | 0,300 | 0,45 | 45 |
| В | 0,055 | 0,11 | 0,22 | 0,367 | 55 | |
| Э | 0,035 | 0,35 | 3,5 | - | 35 | |
| 50 | Б, Б2 | 0,15 | 0,3 | 0,5 | 0,75 | 75 |
| В | 0,08 | 0,16 | 0,32 | 0,53 | 80 | |
| Г | 0,019 | 0,038 | 0,15 | 0,3 | 75 | |
| Д | 0,019 | 0,038 | 0,075 | 0,15 | 75 | |
| Е | 0,019 | 0,038 | - | 0,075 | 75 | |
| Э | 0,06 | 0,6 | 6 | - | 60 | |
| 65 | Б, Б2 | 0,24 | 0,48 | 0,8 | 1,2 | 120 |
| В | 0,13 | 0,26 | 0,52 | 0,87 | 130 | |
| Э | 0,1 | 1 | 10 | - | 100 | |
| 80 | Б, Б2 | 0,36 | 0,72 | 1,2 | 1,8 | 180 |
| В | 0,2 | 0,4 | 0,8 | 1,33 | 200 | |
| Э | 0,15 | 1,5 | 15 | - | 150 | |
| 100 | Б, Б2 | 0,6 | 1,2 | 2 | 3 | 300 |
| В | 0,36 | 0,72 | 1,44 | 2,4 | 360 | |
| Э | 0,24 | 2,4 | 24 | - | 240 | |
| 150 | Б, Б2 | 1,14 | 2,28 | 3,8 | 5,7 | 570 |
| В | 0,62 | 1,24 | 2,48 | 4,13 | 620 | |
| Э | 0,46 | 4,6 | 46 | - | 460 | |
| 200 | Б, Б2 | 2 | 4 | 6,7 | 10 | 1000 |
| В | 1,1 | 2,2 | 4,4 | 7,3 | 1100 | |
| Э | 0,8 | 8 | 80 | - | 800 | |
| 300 | Б, Б2 | 5 | 10 | 16,7 | 25 | 2500 |
| В | 2,5 | 5 | 10 | 16,7 | 2500 | |
| Э | 2 | 20 | 200 | - | 2000 | |
Основные характеристики:
| Параметр | Значение |
|---|---|
| Диапазон частот на частотном выходе, Гц | 0,1 ... 1000 |
| Диапазоны токов на токовом выходе, мА | от 0 до 5 (от 4 до 20) |
| Диапазон температуры рабочей среды, ºС | от плюс 0,5 до плюс 150 |
| Избыточное давление рабочей среды, МПа, не более | 1,6 или 2,5 |
| Гидравлические потери на номинальном (0,5gмакс) расходе, МПа, не более | 0,005 |
| Номинальное напряжение электропитания постоянным током, В | 12 |
| Потребляемая электрическая мощность, Вт, не более | 7,5 |
| Степень защиты преобразователей по ГОСТ 14254-96 | IP65 |
| Исполнение по устойчивости к вибрации по ГОСТ Р 52931-2008 | группа N1 |
| Исполнение по устойчивости к климатическим воздействиям по ГОСТ Р 52931-2008 | С3 |
| Напряженность переменного (50 Гц) внешнего магнитного поля, А/м | до 400 |
| Средний срок службы преобразователей, лет, не менее | 12 |
| Средняя наработка на отказ, не менее, ч | 75000 |
