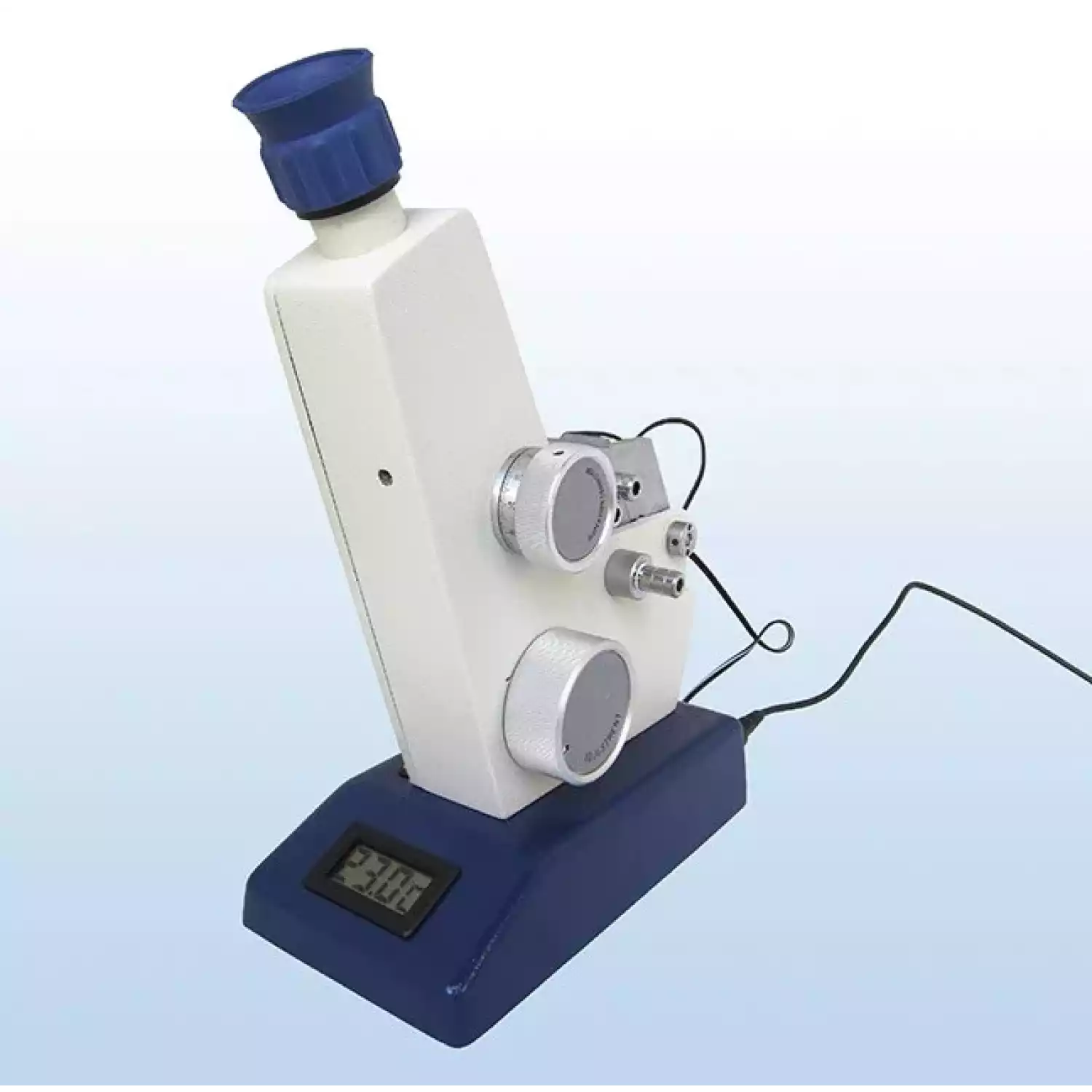

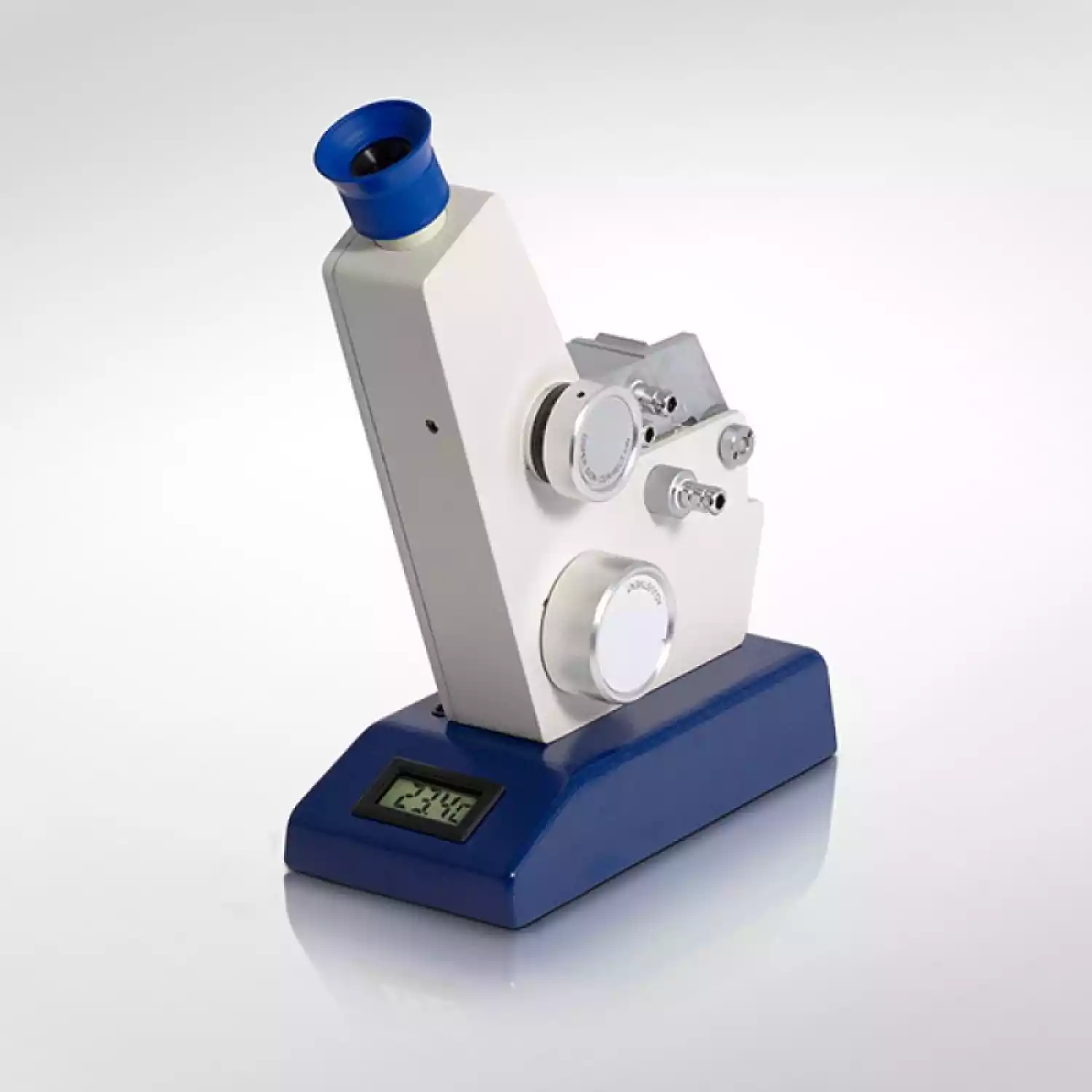

Рефрактометр Аббе AR4

Рефрактометр Аббе AR4 предназначен для измерения показателя преломления неагрессивных жидкостей и твёрдых образцов, таких как оптические стекла, полимерные пленки, пластик, порошкообразных и пастообразных образцов, а также для измерения массовой доли растворимых сухих веществ (сахарозы) в водных растворах по международной сахарной шкале % Brix.

Описание

Принцип действия рефрактометров основан на измерении угла полного внутреннего отражения при прохождении света через границу раздела двух прозрачных сред с разными показателями преломления, одна из которых измеряемое жидкое или твердое вещество, а другая измерительная призма.

Анализируемая жидкость наносится на поверхность измерительной призмы и плотно прижимаются осветительной призмой. Твердый образец притирается к измерительной призме через контактную иммерсионную жидкость и прикрывается осветительной призмой для уменьшения интенсивности постороннего света. Температура измерительной призмы контролируется внешним цифровым термометром, выполняющим роль аналого-цифрового преобразователя.

В процессе измерений анализируемое вещество освещается источником света через осветительную призму. При этом образуется граница света и тени соответствующая предельному углу преломления системы двух сред: измерительная призма с высоким показателем преломления и измеряемое вещество с меньшим показателем преломления.

Положение границы света и тени зависит от показателя преломления измеряемого вещества, и для разных веществ оно разное. В процессе измерения выполняется наведение перекрестья на границу раздела света и тени в смотровом поле, которое осуществляется вручную и связано с перемещением визуальной шкалы рефрактометров, наблюдаемой через окуляр. Визуальная шкала рефрактометров проградуирована непосредственно в значениях показателя преломления nD и массовой доли сахарозы в водных растворах % Brix.

В рефрактометре модели AR4 результат измерения считывается через окуляр по шкале в смотровом поле.

С помощью рефрактометров можно определять среднюю дисперсию nF — nC и число Аббе в диапазоне температур от 0 до +70 °С.

Рефрактометры представляет собой настольные лабораторные измерительные приборы, состоящие из оптико-механического блока и водяного термостата проточного типа. Оптико-механический блок включает в себя измерительную и осветительную призмы, оптическую систему, смотровое поле с перекрестьем и шкалой, окуляр для наблюдения, компенсатор дисперсии для исключения окраски границы раздела света и тени.

К оптико-механическому блоку подключен датчик температуры и внешний источник света, в качестве которого используется светодиод с максимумом интенсивности излучения на длине волны 589 нм (соответствует линии D в спектре излучения натрия).

Рефрактометр AR4 предназначен для анализа жидких прозрачных образцов, содержащих сахарозу, порошкообразных и пастообразных образцов (ореховое масло, стручковый джем, неочищенное масло), жидких образцов с содержанием твердых веществ (сладкая желатиновая стручковая паста), а также образцов из стекла, пластика, пленок и полимерных материалов. Для измерения жидких образцов рефрактометры могут использоваться с проточной кюветой с воронкой или для насоса. При этом образец будет непрерывно протекать через поверхность измерительной призмы.

Рефрактометры модели AR4 являются визуальными приборами и оснащены функцией «автоматической температурной компенсации» (АТС), что позволяет проводить измерения независимо от температуры окружающей среды для образцов с различной температурой в установленном температурном диапазоне.

Рефрактометры модели AR4 применяются для анализа как низкотемпературных, так и высокотемпературных образцов в широком температурном диапазоне.

Корпус рефрактометров изготовлен из листового алюминия и опломбирован от несанкционированного проникновения.
