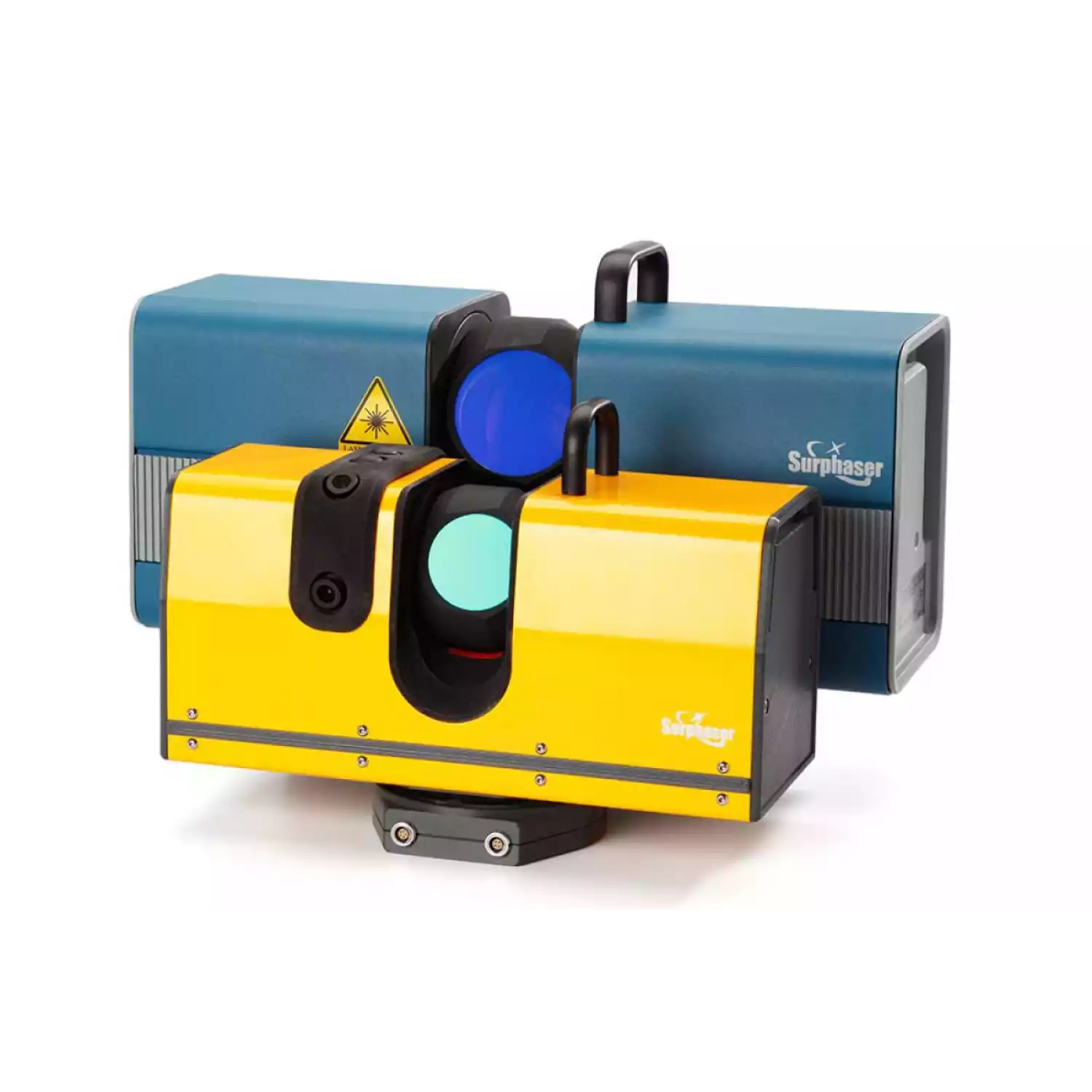

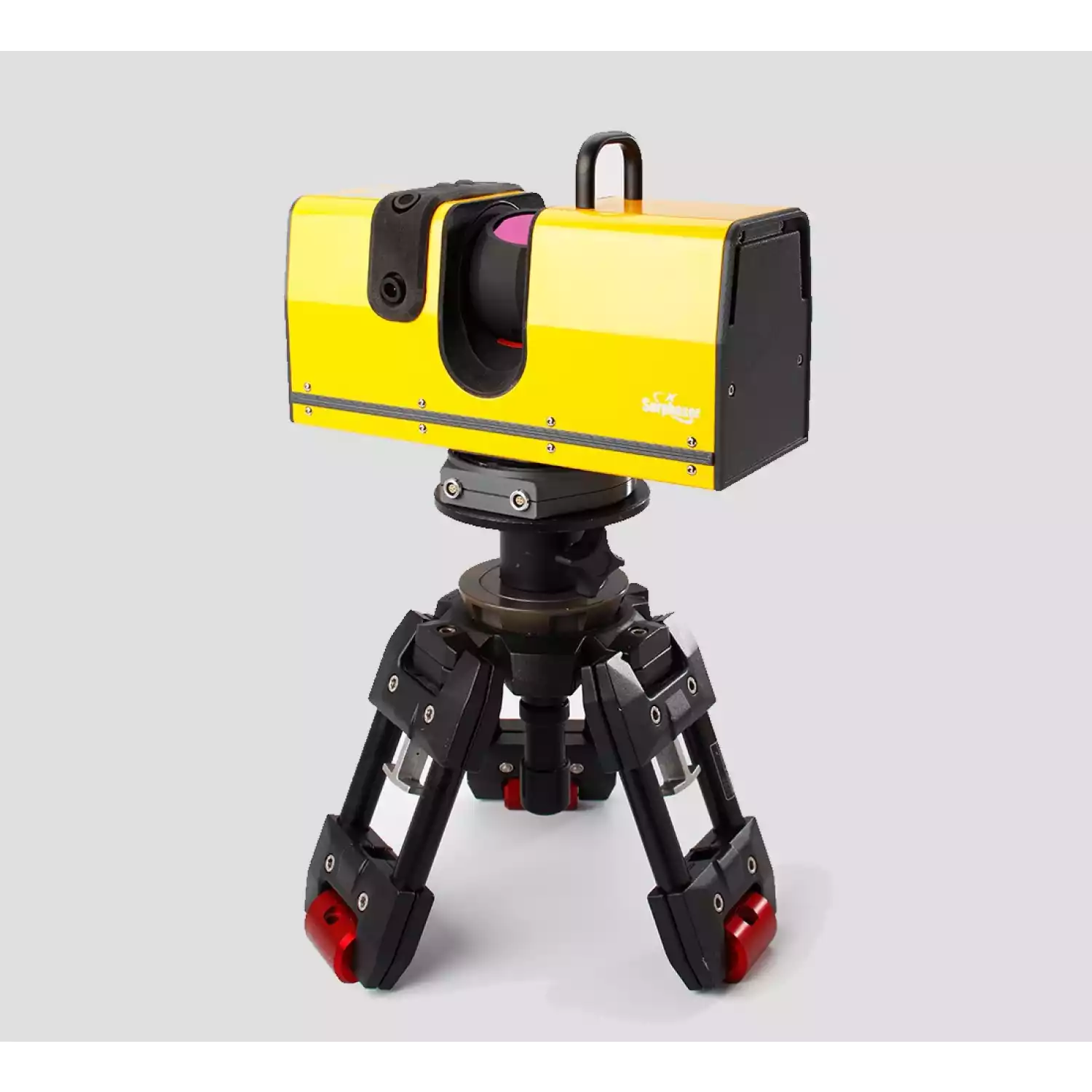

Лазерный сканер Surphaser 10

Лазерный сканер Surphaser 10 - это высокотехнологичное решение для внутренней и наружной 3D-съемки, которое продуктивно используется специалистами BIM/VDC в строительстве, проектировании, архитектуре, криминалистике, при прокладке инженерных сетей, реставрационно-реконструкторских мероприятиях, в промышленности и других сферах.

Прибор рассчитан на эксплуатацию в условиях промышленного предприятия и проведение съемки под открытым небом.

Обзор характеристик и модификаций

Лазерный сканер доступен в 2 версиях:

  • 10HQ - минимальные показатели зашумленности, дальность до 50 м при погрешности 0.7 мм на 15 м.
  • 10HS - рабочий диапазон от 1 до 110 м, ошибка измерений - 0.9 мм на 15 м.

Важная деталь - модификации HQ и HS являются программными опциями для базовой модели лазерного 3D-сканера Surphaser 10.

Технические особенности

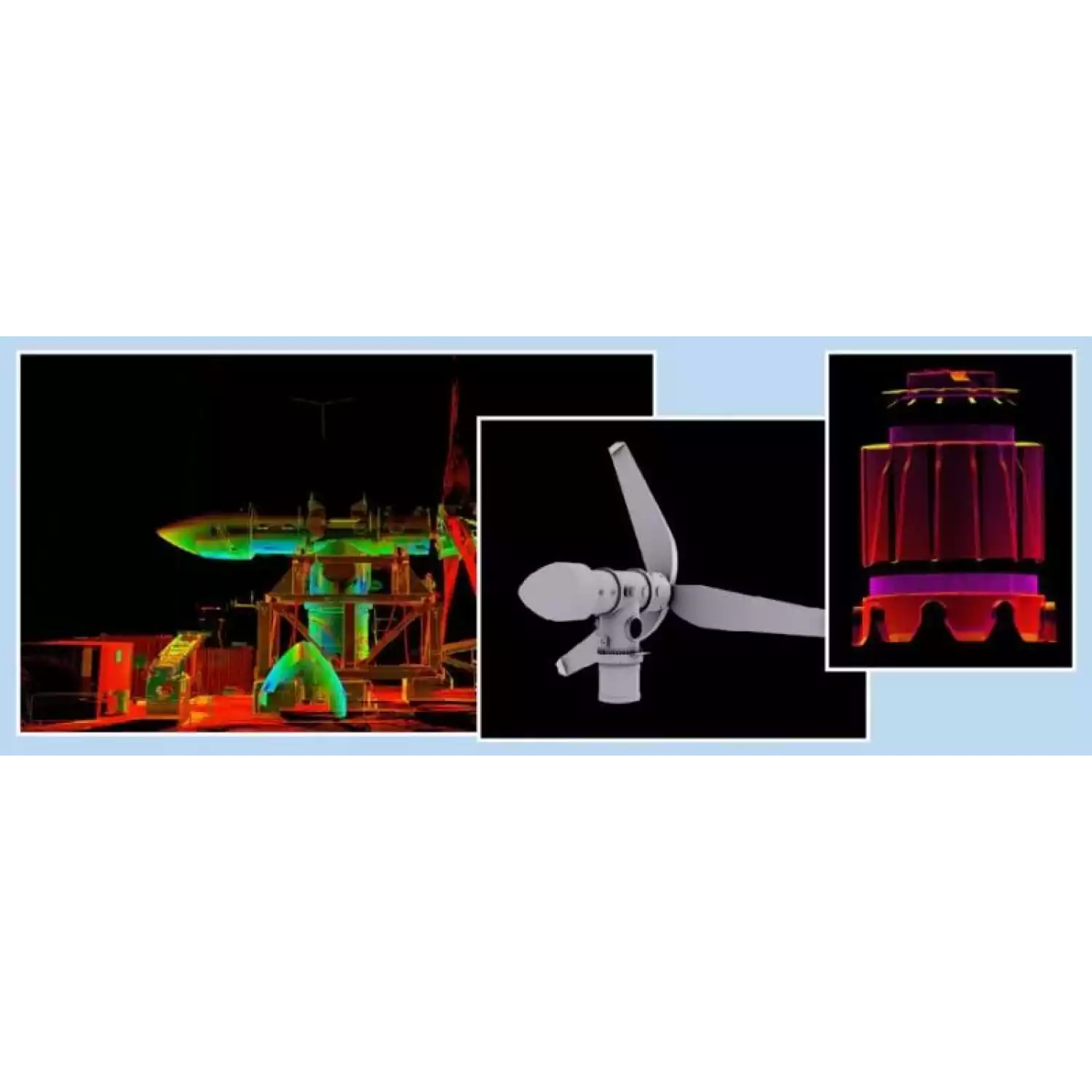

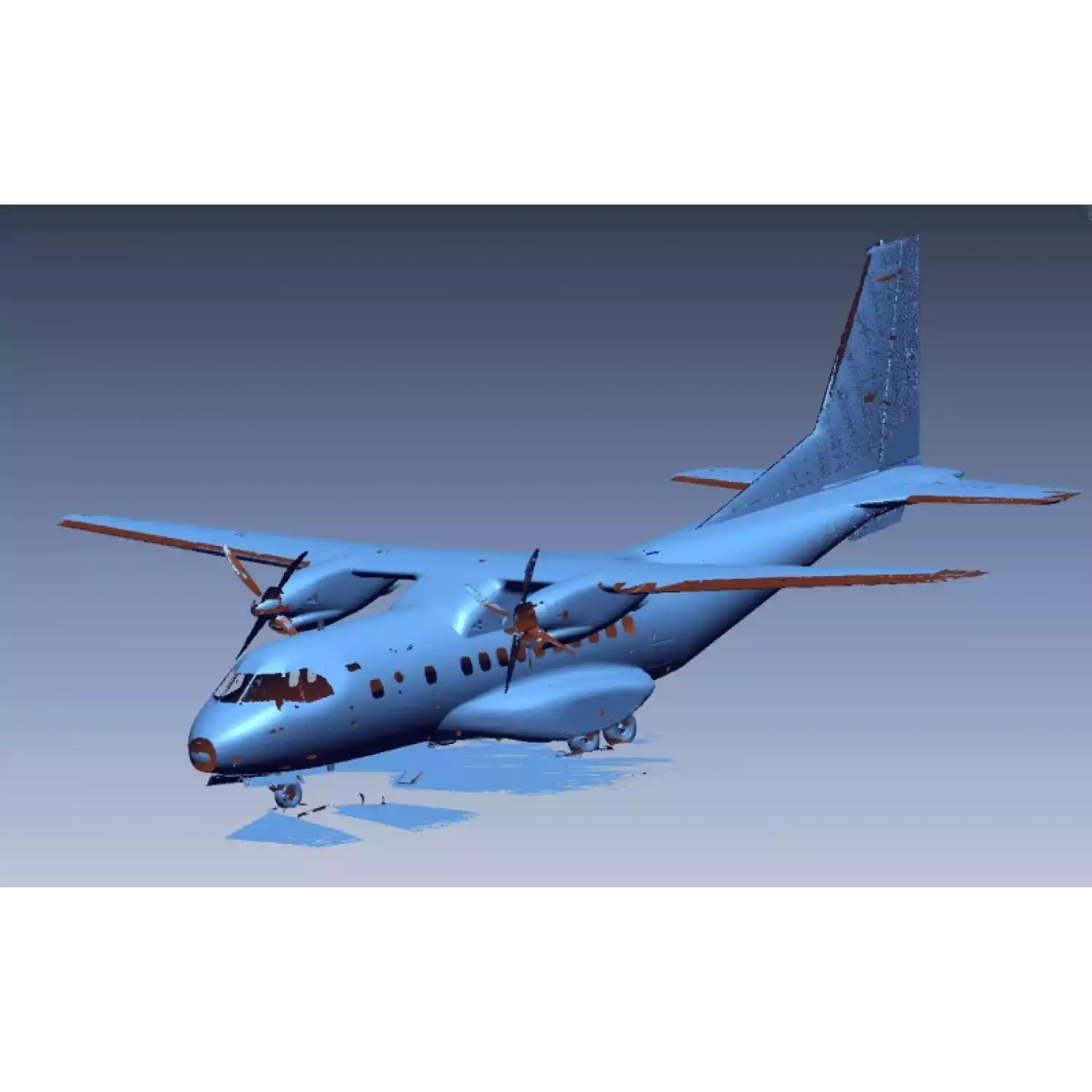

Прибор оборудован двумя цифровыми камерами и программным обеспечением для автоматического расцвечивания облаков точек и динамической корректировки качества изображения в зависимости от условий съемки. Продвинутые механизмы фильтрации помогают изолировать целевую область, а также избежать сбора некорректных данных. Функции самодиагностики и автокалибровки упрощают настройку и обслуживание устройства.

Ключевые характеристики

  • Скорость сбора данных - 208000 точек/сек.
  • Поле зрения 360° по горизонтали и 270° по вертикали.
  • Разрешение цифровых камер 5 Мп.
  • Рабочая температура от 5°C до 45°C.
  • Вес 4.9 кг.

Удобство работы

Встроенный в Surphaser 10 контроллер позволяет проводить изыскания без дополнительного оборудования и проводного подключения, что вкупе с небольшим весом и размерами корпуса значительно увеличивает мобильность на выездных измерениях. Для контроля сканирования, оперативного просмотра результатов и внесения всех необходимых настроек можно использовать обычный планшет, который подключается к сканеру по Wi-Fi. При необходимости специалист может выделить отдельные участки объекта для повторного сканирования с повышенной плотностью точек.

Сервис

Ремонт, калибровка и сервисное обслуживание устройств Surphaser, в отличие от сканирующих систем других производителей, проводится в России, за счет чего сроки простоя оборудования значительно сокращаются.

    Surphaser 10
Конфигурация системы
Конфигурация 10_HQ 10_HS
Рекомендуемый рабочий диапазон 1-50 м 1-110 м
Неоднозначность по дальности 180 м 180 м
Угловая неопределенность 25 сек 25 сек
Уровень шума, коэффициент отражения 90% 0.12 мм на 15 м 0.25 мм на 15 м
Уровень шума, коэффициент отражения 10% 0.3 мм на 15 м 0.7 мм на 15 м
Зона неопределенности <0.7 мм на 15 м <0.9 мм на 15 м
Эксплуатационные параметры системы
Тип сканера фазовый сдвиг, полусферический сканер с областью обзора 360° на 270°
Метод измерения расстояния фазовый сдвиг
Длина волны лазера 1550 нм (красный)
Тип лазера CW (непрерывный лазер)
Класс лазера Class 1 (IEC EN60825-1:2007)
Частота сканирования 208,000 точек в секунду
Разрешающая способность по дальности 0.001 мм
Данные углового положения
Диаметр луча 3 мм
Угловое разрешение по вертикали 1 сек
Угловое разрешение по горизонтали 1 сек
Контроль плотности сканирования (выбирается программно)
Мин. вертикальная плотность точек 12 точек/градус
Мин. горизонтальная плотность точек 2 точек/градус
Макс. вертикальная плотность точек 90 точек/градус
Макс. горизонтальная плотность точек 90 точек/градус
Время сканирования, при плотности 7200х7200 4,5 мин
Зона обзора (на скан, выбирается программно)
Горизонтальная (максимум) 360°
Вертикальная (максимум) 270°
Физические данные
Рабочая температура от 5° до 40°С, без конденсируемой влажности
Электропитание 14-24V DC, 30W
Размеры (ДхШхВ) 278 x 200 x 118 мм
Вес 5 кг

*Все значения шума и погрешности приведены для уровня 1 сигма.

*Шум диапазона - локальное (краткосрочное) изменение диапазона, 1 сигма, 90% ламбертовской поверхности.

*Оценивается с помощью контрастного целевого объекта, наилучшим образом подходящего при скорости передачи данных 208000 точек в секунду.

*Параметры системы могут быть изменены без предварительного уведомления; параметры оцениваются независимо.
