Лазерный сканер Surphaser 400

Артикул: 11077
В избранное Из избранного

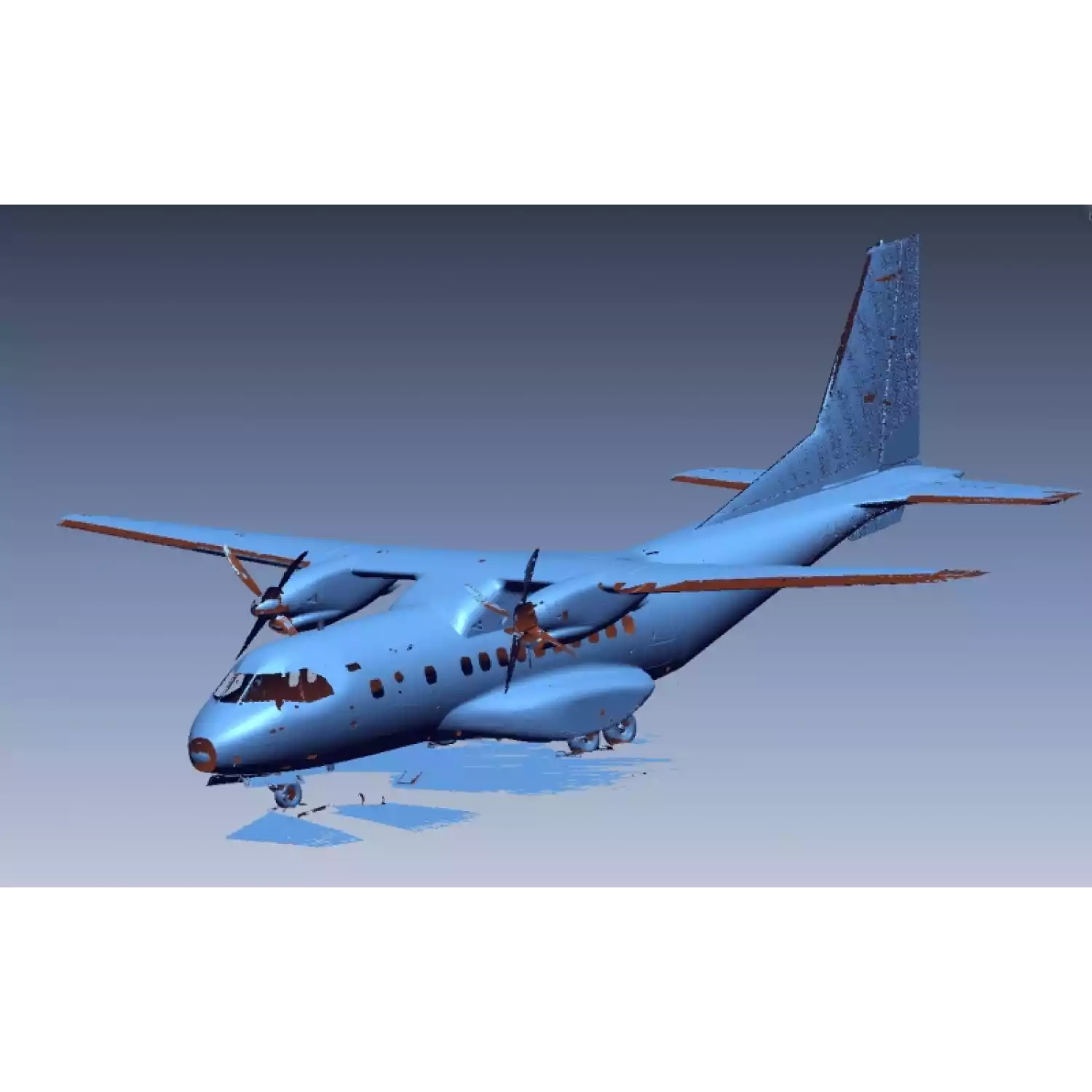

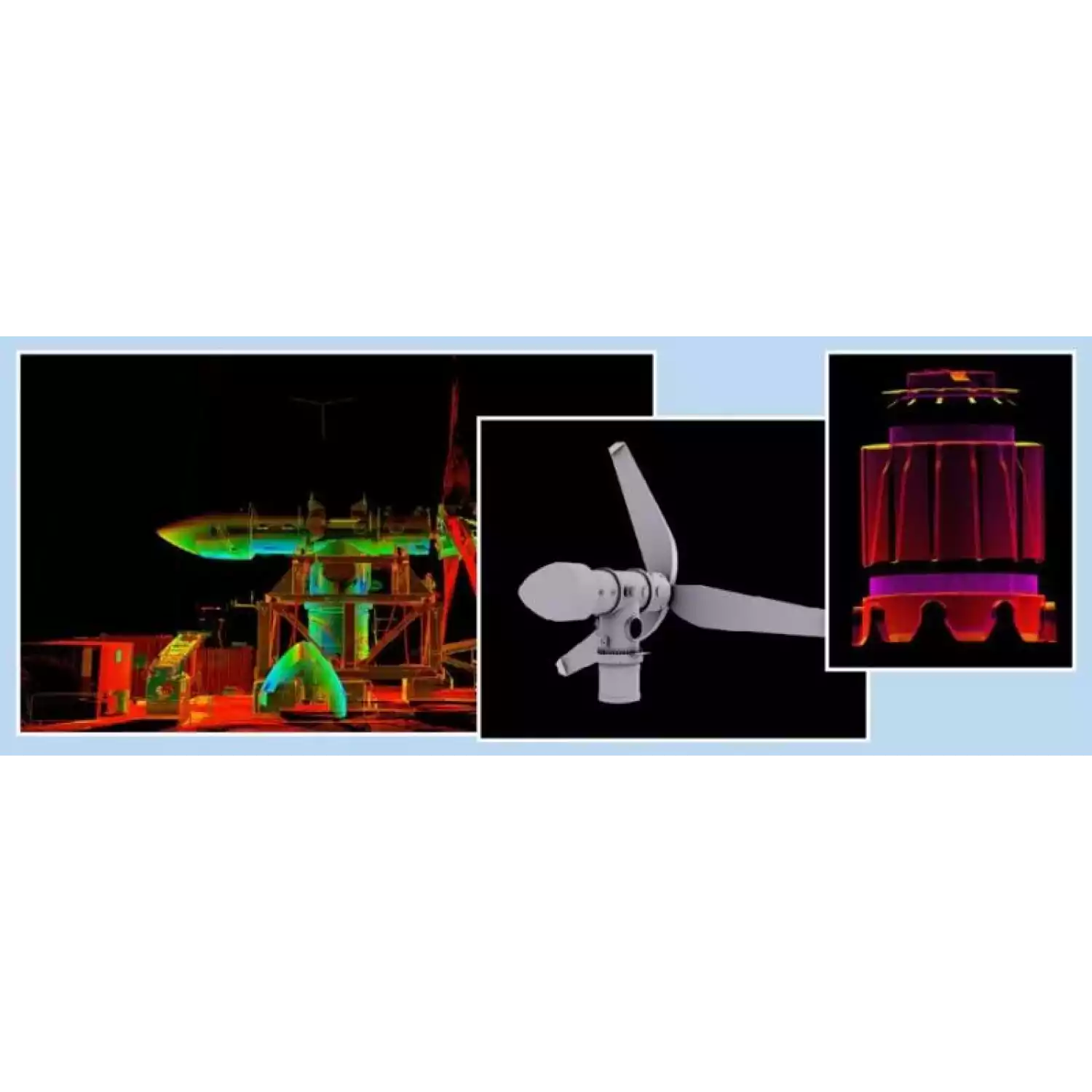

Лазерный сканер Surphaser 400, в зависимости от модификации, служит для высокоточной исполнительной съемки производственных объектов, BIM, реверс-инжиниринга, создания 3D-моделей техники, промышленного оборудования, отдельных узлов и деталей, проведения контрольных и ремонтных мероприятий, расчет объемов сложных пространств и др.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности

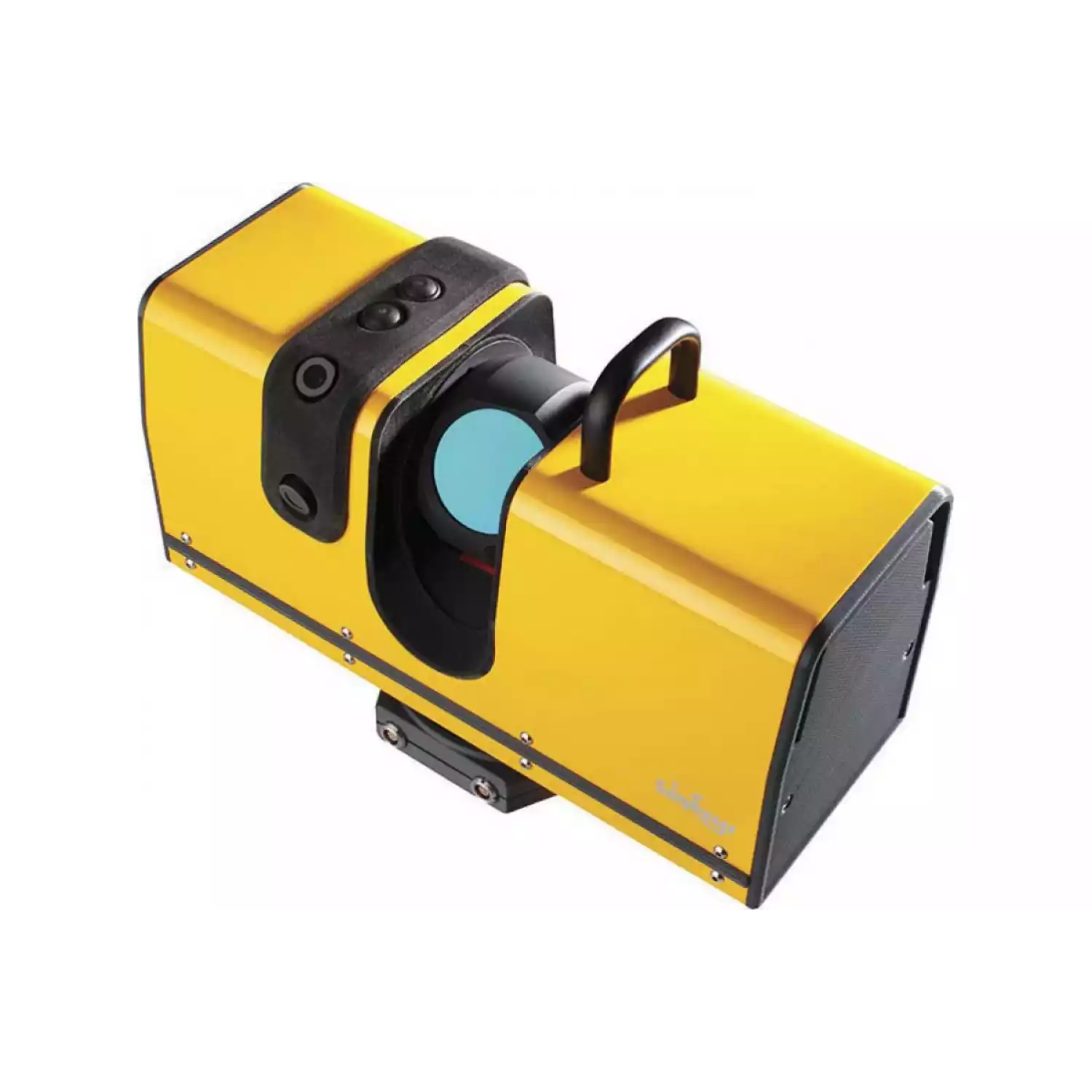

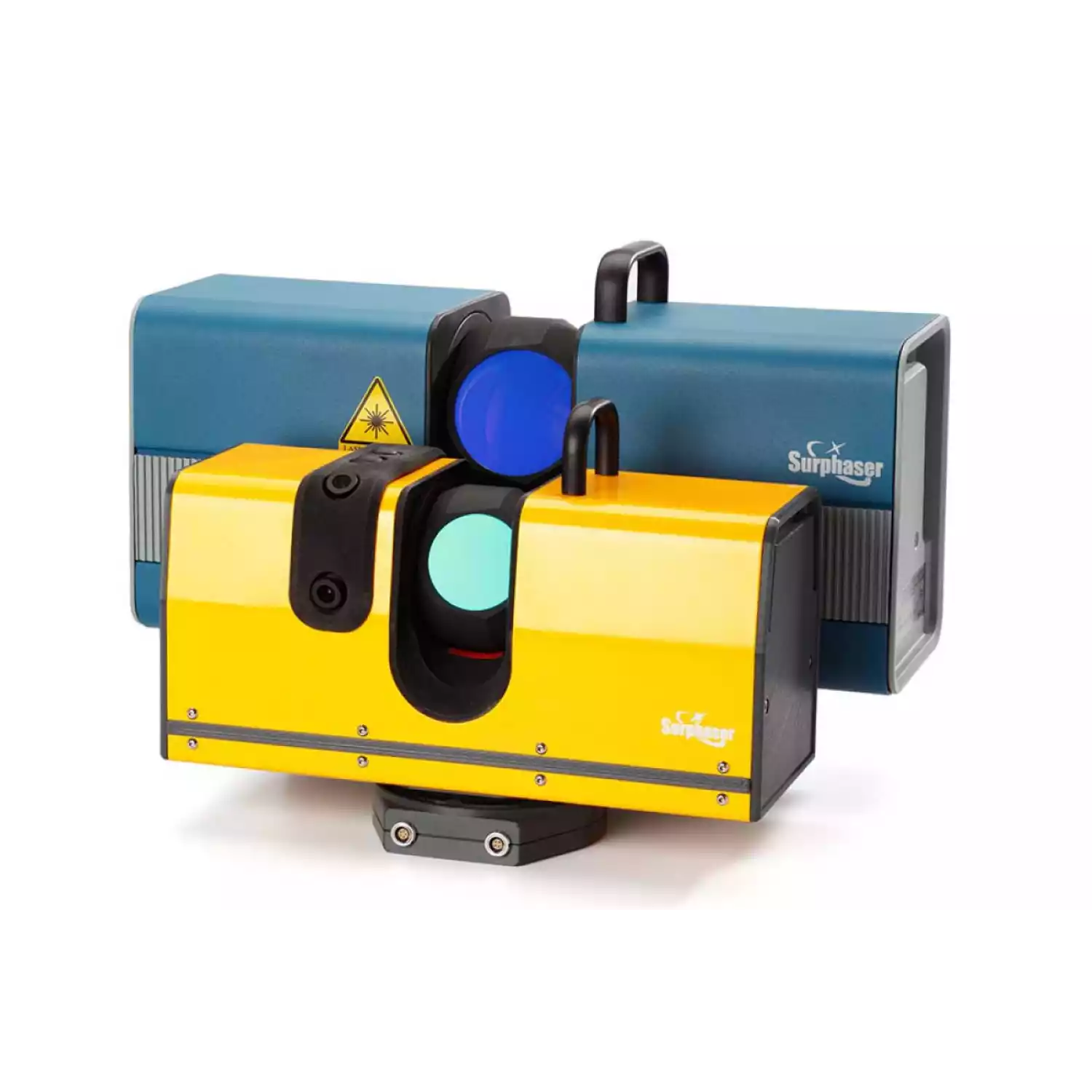

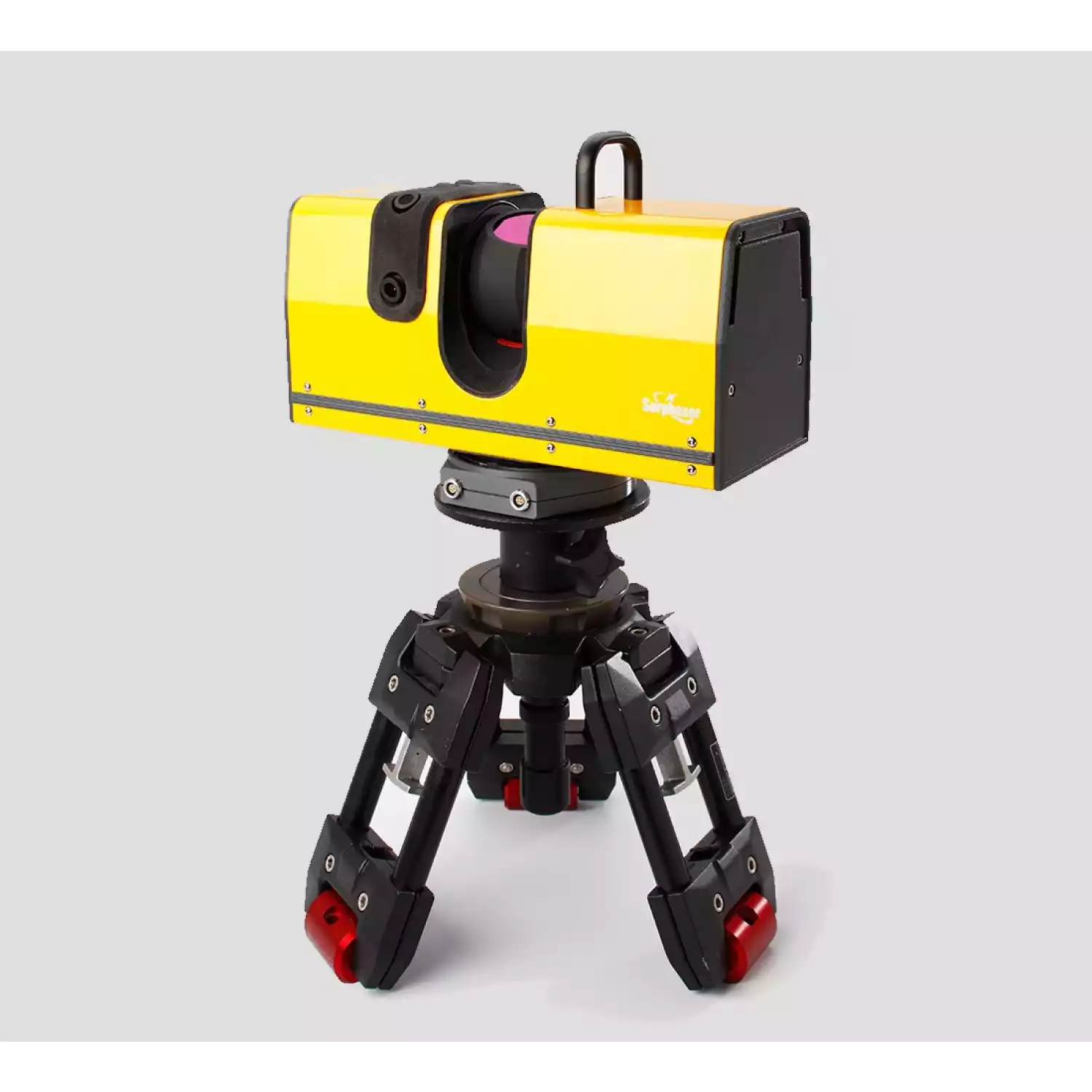

Лазерный сканер Surphaser 400

Лазерный сканер Surphaser 400, в зависимости от модификации, служит для высокоточной исполнительной съемки производственных объектов, BIM, реверс-инжиниринга, создания 3D-моделей техники, промышленного оборудования, отдельных узлов и деталей, проведения контрольных и ремонтных мероприятий, расчет объемов сложных пространств и др.

Прибор рассчитан на эксплуатацию в условиях промышленного предприятия и проведение съемки под открытым небом.

Обзор характеристик и модификаций

Лазерный сканер доступен в 3 версиях:

  • 400HQ - минимальные показатели зашумленности, радиус действия 1 - 140 м при погрешности 0.7 мм на 15 м.
  • 400HP проводит измерения на дистанции до 110 м с допуском 0.9 мм на 15 м.
  • 400HS - рабочий диапазон от 1 до 250 м, ошибка измерений - 0.9 мм на 15 м.

Частота сканирования HQ и HS составляет 208000 точек/сек, в то время как версия HP позволяет проводить съемку со скоростью до 832000 точек/сек, благодаря чему на получение максимально детализированных моделей уходит меньше времени и, как следствие, повышается производительность работы.

Важная деталь - модификации HQ, HS и HP являются программными опциями для базовой модели лазерного 3D-сканера Surphaser 400.

Технические особенности

Прибор оборудован двумя цифровыми камерами разрешением 5 Мп и программным обеспечением для автоматического расцвечивания облаков точек и динамической корректировки качества изображения в зависимости от условий съемки. Продвинутые механизмы фильтрации помогают изолировать целевую область, а также избежать сбора некорректных данных. Функции самодиагностики и автокалибровки упрощают настройку и обслуживание устройства.

Удобство работы

Встроенный контроллер позволяет проводить изыскания без дополнительного оборудования и проводного подключения, что вкупе с небольшим весом и размерами корпуса значительно увеличивает мобильность на выездных измерениях. Для контроля сканирования, оперативного просмотра результатов и внесения всех необходимых настроек можно использовать обычный планшет, который подключается к сканеру по Wi-Fi. При необходимости специалист может выделить отдельные участки объекта для повторного сканирования с повышенной плотностью точек.

Сервис

Ремонт, калибровка и сервисное обслуживание устройств Surphaser, в отличие от сканирующих систем других производителей, проводится в России, за счет чего сроки простоя оборудования значительно сокращаются.

      Surphaser 400
Конфигурация системы
Конфигурация 400_HQ 400_HS 400_HP
Частота сканирования 208,000 точек/сек 208,000 точек/сек 832,000 точек/сек
Рекомендуемый рабочий диапазон 1-140 м 1-250 м 1-110 м
Неоднозначность по дальности 180 м 360 м 180 м
Угловая неопределенность 25 сек 25 сек 25 сек
Уровень шума, коэффициент отражения 90% 0.07 мм на 1 - 30 м 0.1 мм на 1 - 30 м 0.2 мм на 1 - 30 м
Уровень шума, коэффициент отражения 10% 0.15 мм на 1 - 15 м 0.2 мм на 1 - 15 м 0.4 мм на 1 - 15 м
Зона неопределенности <0.7 мм на 15 м <0.9 мм на 15 м <0.9 мм на 15 м
Эксплуатационные параметры системы
Тип сканера фазовый сдвиг, полусферический сканер с областью обзора 360° на 270°
Метод измерения расстояния фазовый сдвиг
Длина волны лазера 1550 нм (красный)
Тип лазера CW (непрерывный лазер)
Класс лазера Class 1 (IEC EN60825-1:2007)
Частота сканирования 208,000/832,000 точек в секунду
Разрешающая способность по дальности 0,001 мм
Данные углового положения
Диаметр луча 3 мм
Угловое разрешение по вертикали 1 сек
Угловое разрешение по горизонтали 1 сек
Контроль плотности сканирования (выбирается программно)
Мин. вертикальная плотность точек 12 точек/градус
Мин. горизонтальная плотность точек 2 точек/градус
Макс. вертикальная плотность точек 360 точек/градус
Макс. горизонтальная плотность точек 90 точек/градус
Время сканирования 360°, HP mode 208,000 точек в секунду при плотности 7200х7200 1,2 мин
Время сканирования 360°, HQ, HS modes 832,000 точек в секунду при плотности 7200х7200 4,5 мин
Зона обзора (на скан, выбирается программно)
Горизонтальная (максимум) 360°
Вертикальная (максимум) 270°
Физические данные
Рабочая температура от 5° до 40°С, без конденсируемой влажности.
Электропитание 14-24V DC, 40W (без встроенного контроллера)
Размеры (ДхШхВ) 278 x 200 x 118 мм
Вес 5.8 кг

*Все значения шума и погрешности приведены для уровня 1 сигма.

*Шум диапазона - локальное (краткосрочное) изменение диапазона, 1 сигма, 90% ламбертовской поверхности.

*Оценивается с помощью контрастного целевого объекта, наилучшим образом подходящего при скорости передачи данных 208000 точек в секунду.

*Параметры системы могут быть изменены без предварительного уведомления; параметры оцениваются независимо.
