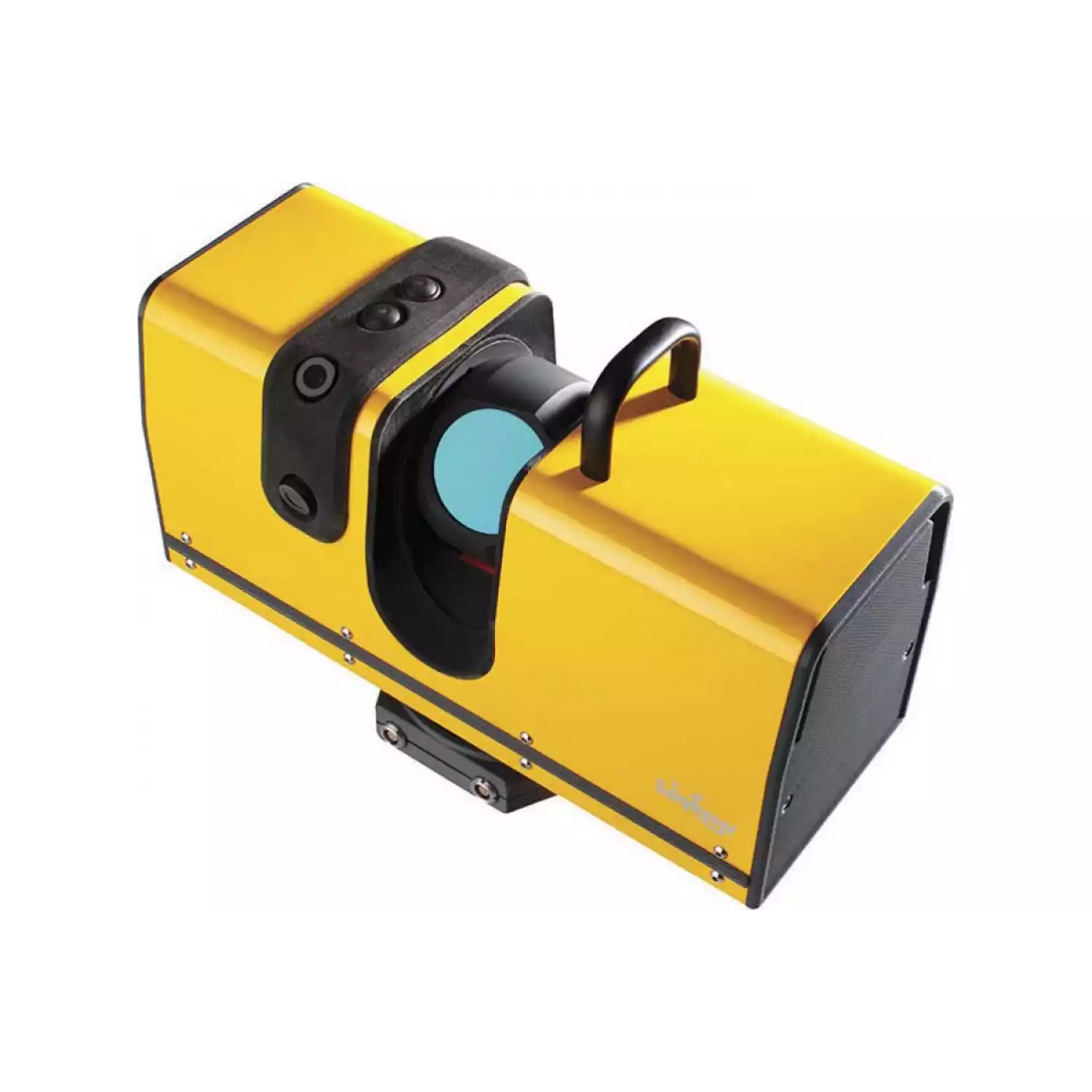

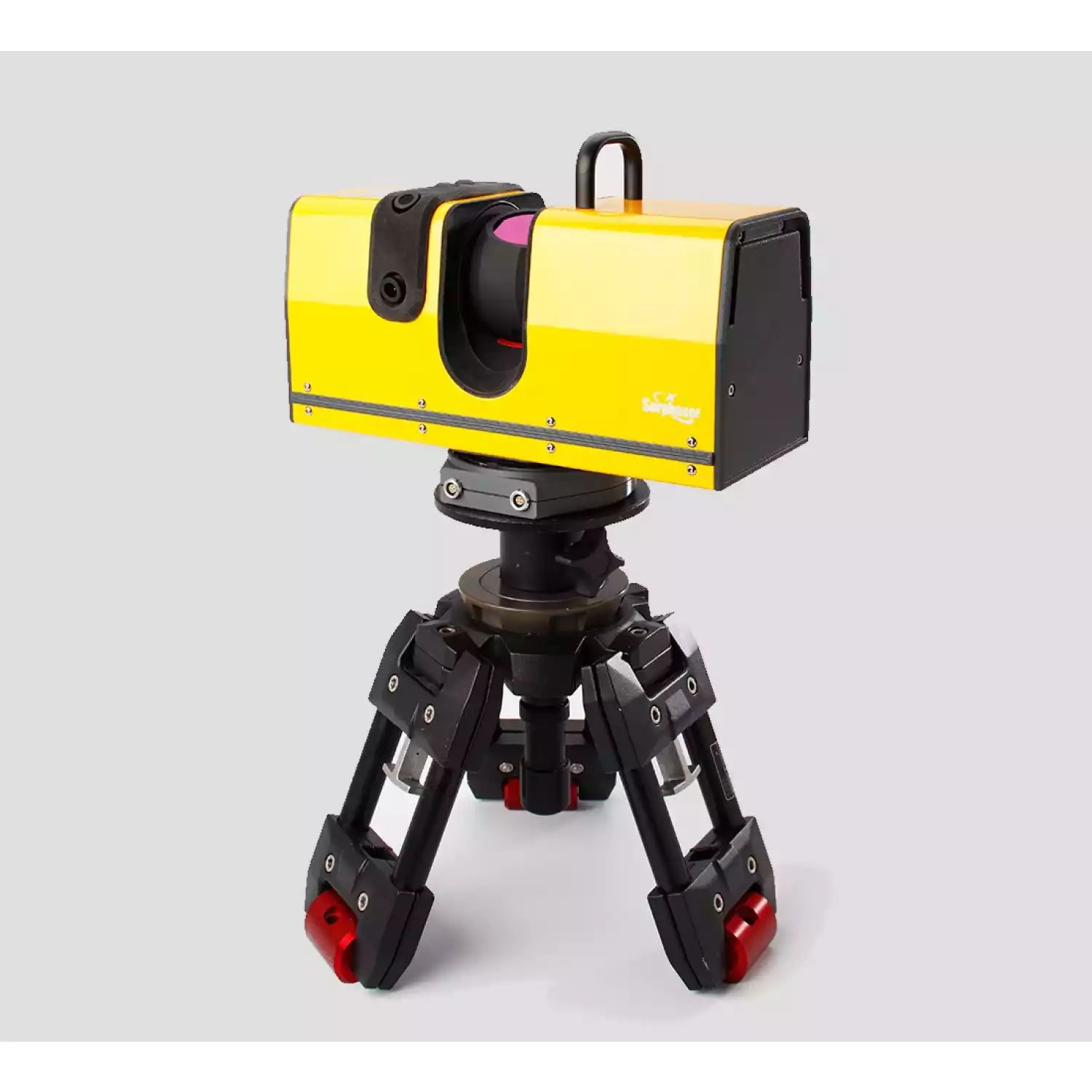

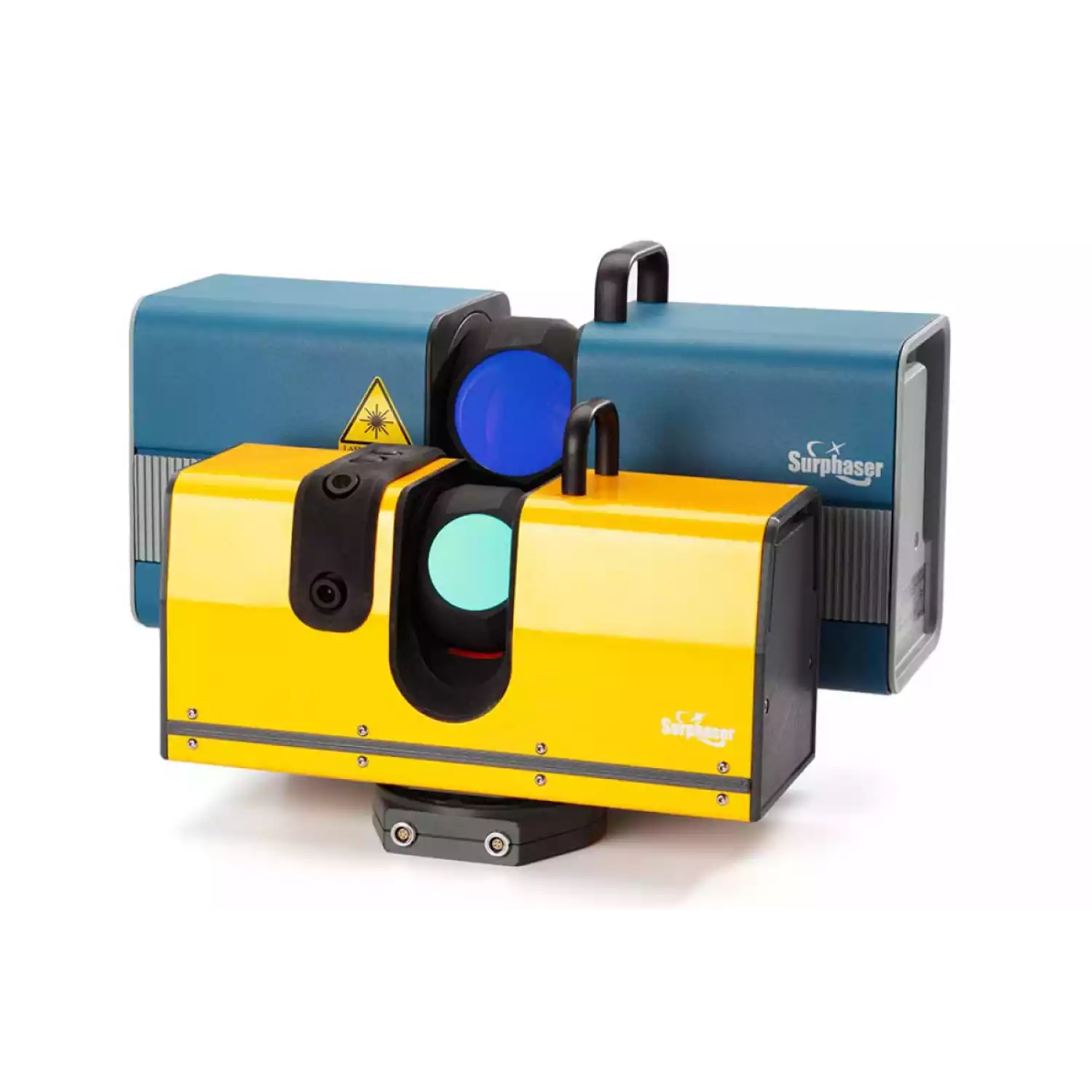

Лазерный сканер Surphaser 75USR

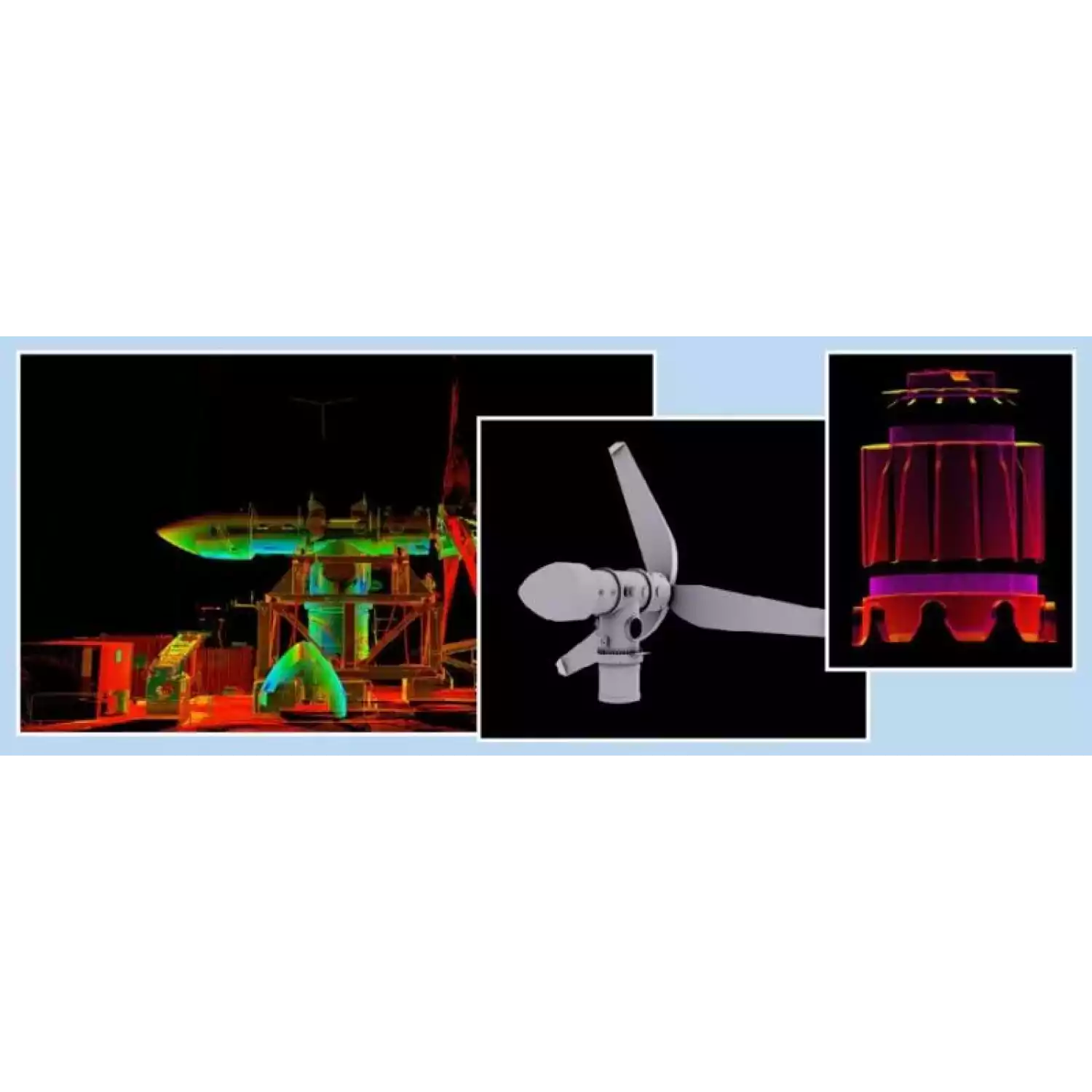

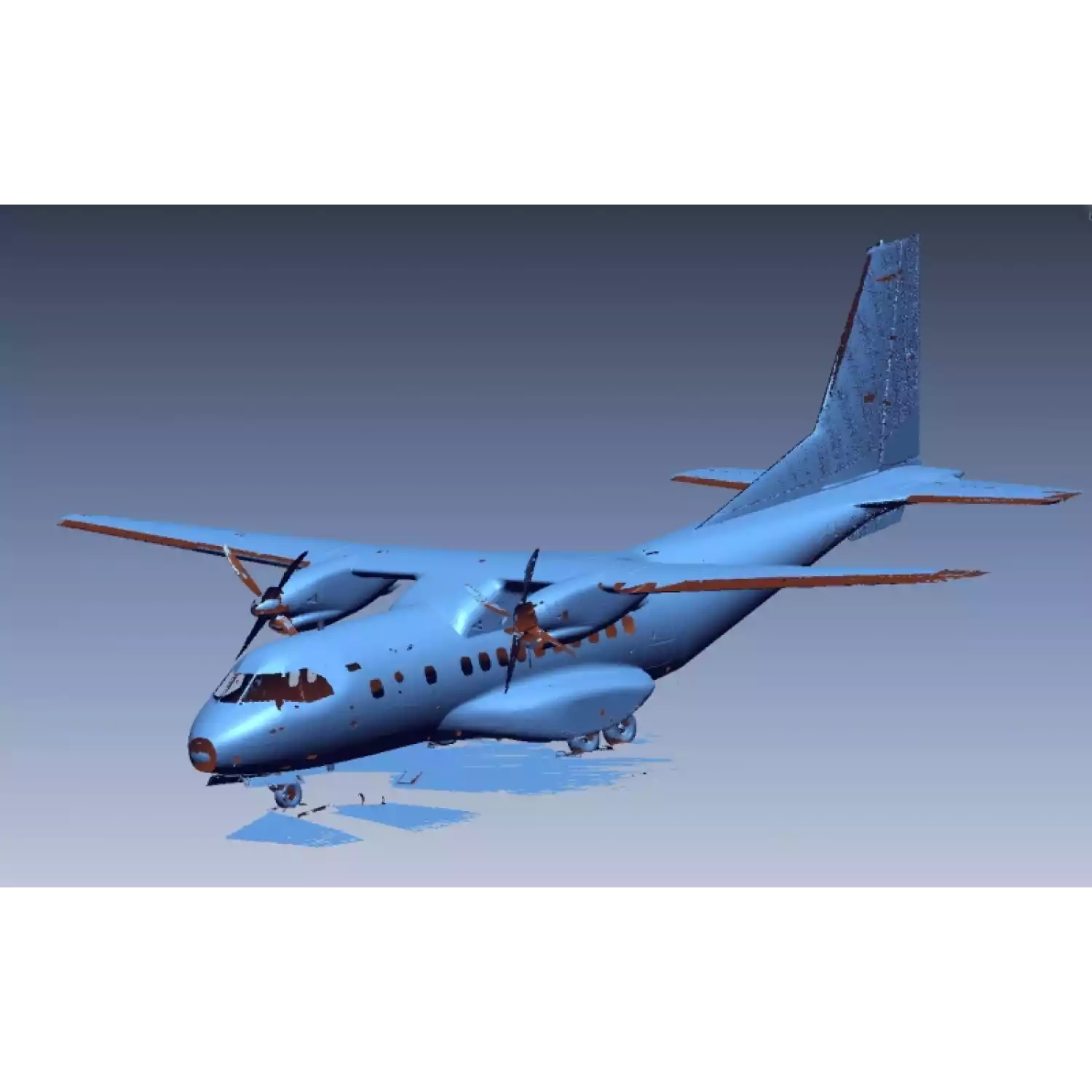

Лазерный сканер Surphaser 75USR - это прибор полусферической конструкции, главные преимущества которого заключаются в субмиллиметровой точности и рабочем диапазоне ближнего действия - от 0.25 м до 2.5 м. Такие характеристики идеальны для реверс-инжиниринга, создания 3D-моделей промышленного оборудования, отдельных узлов и деталей, проведения контрольных и ремонтных мероприятий, цифрового архивирования и др.

Особенности модели

Лазерный сканер оборудован двумя цифровыми камерами разрешением 5 Мп и программным обеспечением для автоматического расцвечивания облаков точек и динамической корректировки качества изображения в зависимости от условий съемки. Продвинутые механизмы фильтрации помогают изолировать целевую область, а также избежать сбора некорректных данных.

Встроенный контроллер позволяет проводить изыскания с лазерным 3D-сканером Surphaser 75USR без дополнительного оборудования, что вкупе с небольшими размерами корпуса и весом 4.9 кг значительно увеличивает мобильность и упрощает выездные работы. Для контроля сканирования, оперативного просмотра сканов и внесения всех необходимых настроек можно использовать обычный планшет, который подключается к прибору по Wi-Fi.

Скорость сбора информации составляет 208000 точек в секунду, а поле зрения по вертикали - 270°, благодаря чему на получение максимально детализированных моделей уходит немного времени и, как следствие, повышается производительность работы.

Устройство рассчитано на эксплуатацию в условиях промышленного предприятия и проведение съемки под открытым небом.

Возможности комплектного ПО

  • Управление всеми функциями сканера, контроль качества результатов в реальном времени.
  • Предварительный просмотр сканов и определение участков для повторного, более плотного, сканирования.
  • Проведение диагностики, автокалибровки.
  • Сбор, сжатие и экспорт данных во всех стандартных форматах.

Сервис

Ремонт, калибровка и сервисное обслуживание устройств Surphaser, в отличие от сканирующих систем других производителей, проводится в России, за счет чего сроки простоя оборудования значительно сокращаются.

  Surphaser 75USR
Конфигурация системы
Конфигурация 75USR
Рекомендуемый рабочий диапазон 0.25 - 2.5 м
Неоднозначность по дальности 90 м
Угловая неопределенность 25 сек
Уровень шума, коэффициент отражения 90% 0.025 мм на 0.3 - 2 м
Уровень шума, коэффициент отражения 10% 0.07 мм на 0.5 м - 1.8 м
Зона неопределенности <0.15 мм на 1.5 м
Эксплуатационные параметры системы
Тип сканера фазовый сдвиг, полусферический сканер с областью обзора 360° на 270°
Метод измерения расстояния фазовый сдвиг
Длина волны лазера 685 нм (красный)
Тип лазера CW (непрерывный лазер)
Класс лазера Class 3R (IEC EN60825-1:2007)
Частота сканирования 208,000 точек в секунду
Разрешающая способность по дальности 0.001 мм
Данные углового положения
Диаметр луча 0.8 мм@0.5 м
1.2 мм@2 м
Угловое разрешение по вертикали 1 сек
Угловое разрешение по горизонтали 1 сек
Контроль плотности сканирования (выбирается программно)
Мин. вертикальная плотность точек 12 точек/градус
Мин. горизонтальная плотность точек 2 точек/градус
Макс. вертикальная плотность точек 90 точек/градус
Макс. горизонтальная плотность точек 90 точек/градус
Время сканирования, при плотности 7200х7200 4,5 мин
Зона обзора (на скан, выбирается программно)
Горизонтальная (максимум) 360°
Вертикальная (максимум) 270°
Физические данные
Рабочая температура от 5° до 40°С, без конденсируемой влажности
Электропитание 14-24V DC, 30W
Размеры (ДхШхВ) 278 x 200 x 118 мм
Вес 4.9 кг

*Все значения шума и погрешности приведены для уровня 1 сигма.

*Шум диапазона - локальное (краткосрочное) изменение диапазона, 1 сигма, 90% ламбертовской поверхности.

*Оценивается с помощью контрастного целевого объекта, наилучшим образом подходящего при скорости передачи данных 208000 точек в секунду.

*Параметры системы могут быть изменены без предварительного уведомления; параметры оцениваются независимо.
