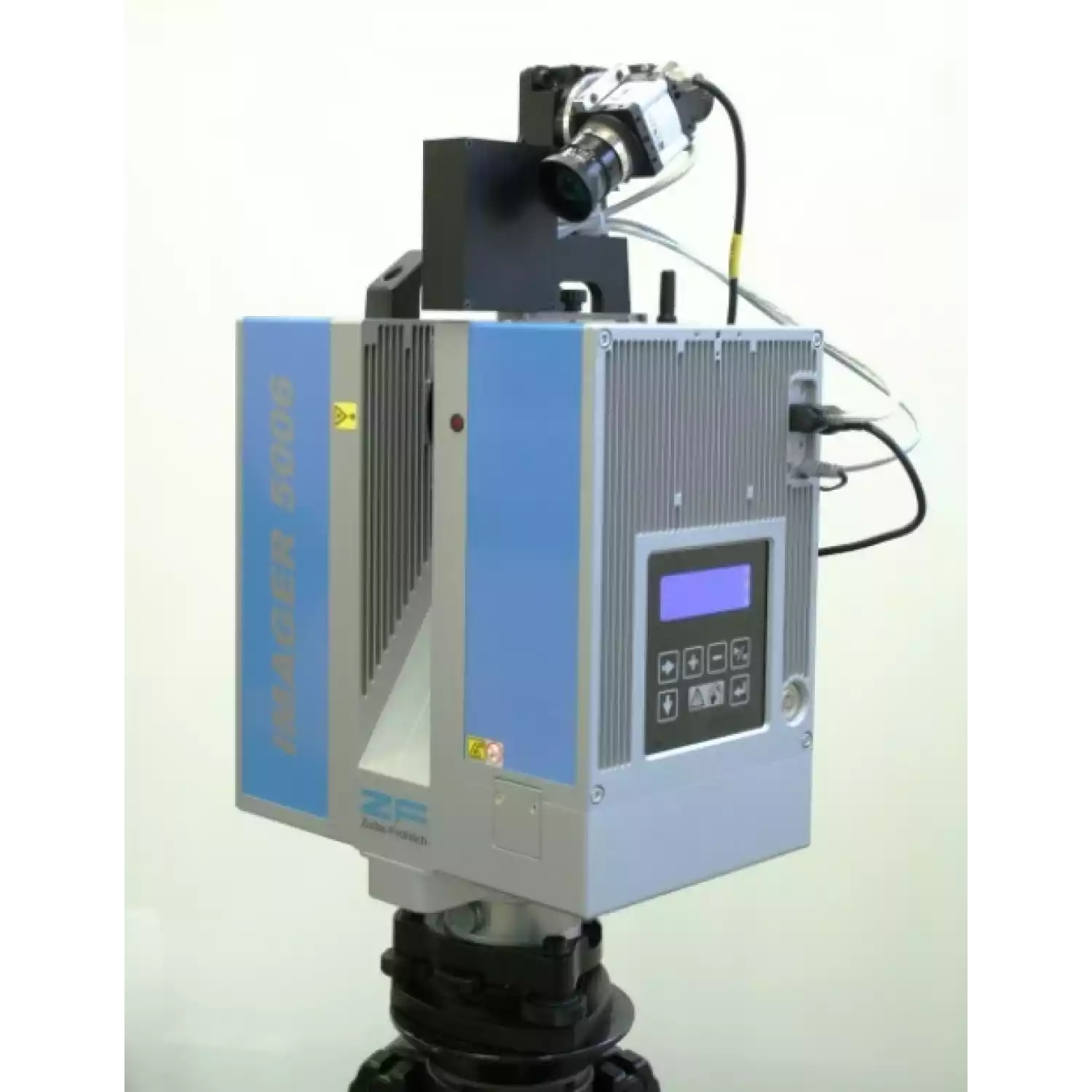

Промышленный лазерный сканер Z+F IMAGER 5006h – это усовершенствованная модель хорошо известного сканера 5006. В отличие от своего предшественника, сканер Z+F IMAGER 5006h может похвастаться заметно возросшей скоростью сканирования и повышенной точностью измерений. Данный сканер лучше всего подходит для фасадных и интерьерных съемок, ведь максимальное расстояние сканирования составляет 79 метров. Поле зрения сканера Z+F IMAGER 5006h захватывает 360° по горизонтали и 310° по вертикали, что позволяет получать наиболее полные панорамные модели. В область сканирования не попадает лишь ограниченная область непосредственно под самим сканером.
Лазерный сканер Z+F IMAGER 5006h оснащен встроенной панелью управления – четырехстрочным дисплеем и шестью кнопками, которые обеспечивают полный контроль над процессом сканирования и избавляют от необходимости использования дополнительного полевого контроллера. Частота сбора данных, или плотность сканирования составляет 1,016 миллионов точек в секунд, что гарантирует получение высококачественных трехмерных изображений с высокой детализацией. Двухосевой компенсатор обеспечивает самовыравнивание прибора в горизонтальной плоскости.
Такой колоссальный объем получаемых данных требует большого объема памяти для хранения. Лазерный сканер Z+F IMAGER 5006h оснащен жестким диском на 60 гигабайт, а для передачи данных на компьютер, ноутбук или планшетный компьютер предусмотрены разъемы Ethernet, W-LAN и USB 2.0. Лазерный сканер Z+F IMAGER 5006h предназначен для работы на промышленных объектах и строительных площадках, для чего он полностью отвечает повышенным требованиям к пыле- и влагозащите оборудования. Расширенный температурный диапазон сканера позволяет использовать его при отрицательных температурах (до -10°C).
| IMAGER 5006h | |
|---|---|
| Тип сканера | Промышленный лазерный сканер |
| Класс лазера | 3R |
| Дальность | 79 м (расстояние разрешения неоднозначности) минимум 0.4м |
| Точность измерения расстояния | < 1 мм |
| Точность угловая | 0.007° |
| Точность определения положения точки | 3.5 мм (на расстоянии 1.0 м) расходимость < 0.22 мрaд |
| Скорость сканирования | 1,016 млн. точек в секунду |
| Разрешение | 0,1 мм |
| Размеры | 286 x 190 x 412 мм |
| Масса | 14,0 кг |
| Рабочая температура | -10° C ... +45° C |
| Температура хранения | -20° C ... +50° C |
| Влажность | неконденсируемая |
| Время работы без подзарядки | > 2.5 часов (внутренняя батарея) 4 часа (внешняя) |
| Хранение данных | Внутренний жесткий диск 60 Гб |
| Вертикальная система вращения | Зеркало вращения |
| Горизонтальная система вращения | Сканер вращается вокруг вертикальной оси |
| Вертикальное поле зрения | 310° |
| Горизонтальное поле зрения | 360° |
| Вертикальное разрешение | 0.0018° |
| Горизонтальное разрешение | 0.0018° |
| Датчик угла наклона | разрешение: 1/1000° точность: 1/500° |
| Передача данных | Ethernet / W-LAN / USB |
| Встроенная панель управления | Экран: 4 строки Клавиатура: 6 кнопок |
| Потребление энергии | максимум 65 Ватт |
| Условия освещения | Работает в любых условиях – от яркого света до полной темноты |
| Точность измерения расстояния, СКО | Отражение 10% | Отражение 20% | Отражение 100% |
|---|---|---|---|
| Точность измерения расстояния на 10 м | 1,2 мм | 0,7 мм | 0,4 мм |
| Точность измерения расстояния на 25 м | 2,6 мм | 1,5 мм | 0,7 мм |
| Точность измерения расстояния на 50 м | 6,8 мм | 3,5 мм | 1,8 мм |
| Угловое разрешение | Продолжительность скана | ||||
|---|---|---|---|---|---|
| Пикселей/360° гориз./вертик. | Низкое качество 50 об./сек. | Нормальное качество 25 об./сек. | Высокое качество 25 об./сек. | ||
| "Обзорное" | 1 250 | 0:13 мин | 0:52 мин | 1:44 мин | |
| "Среднее" | 5 000 | 0:52 мин | 3:22 мин | 6:44 мин | |
| "Высокое" | 10 000 | 1:44 мин | 6:44 мин | 13:28 мин | |
| "Супервысокое" | 20 000 | 3:28 мин | 13:28 мин | 26:56 мин | |
| "Ультравысокое" | 40 000 | 6:56 мин | 26:5 мин | 53:20 мин | |
| Максимальное | 100 000 | - | - | - | |
