Универсальный измеритель напряженности и потенциала электростатического поля СТ-01

Универсальный измеритель напряженности и потенциала электростатического поля СТ-01:

Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

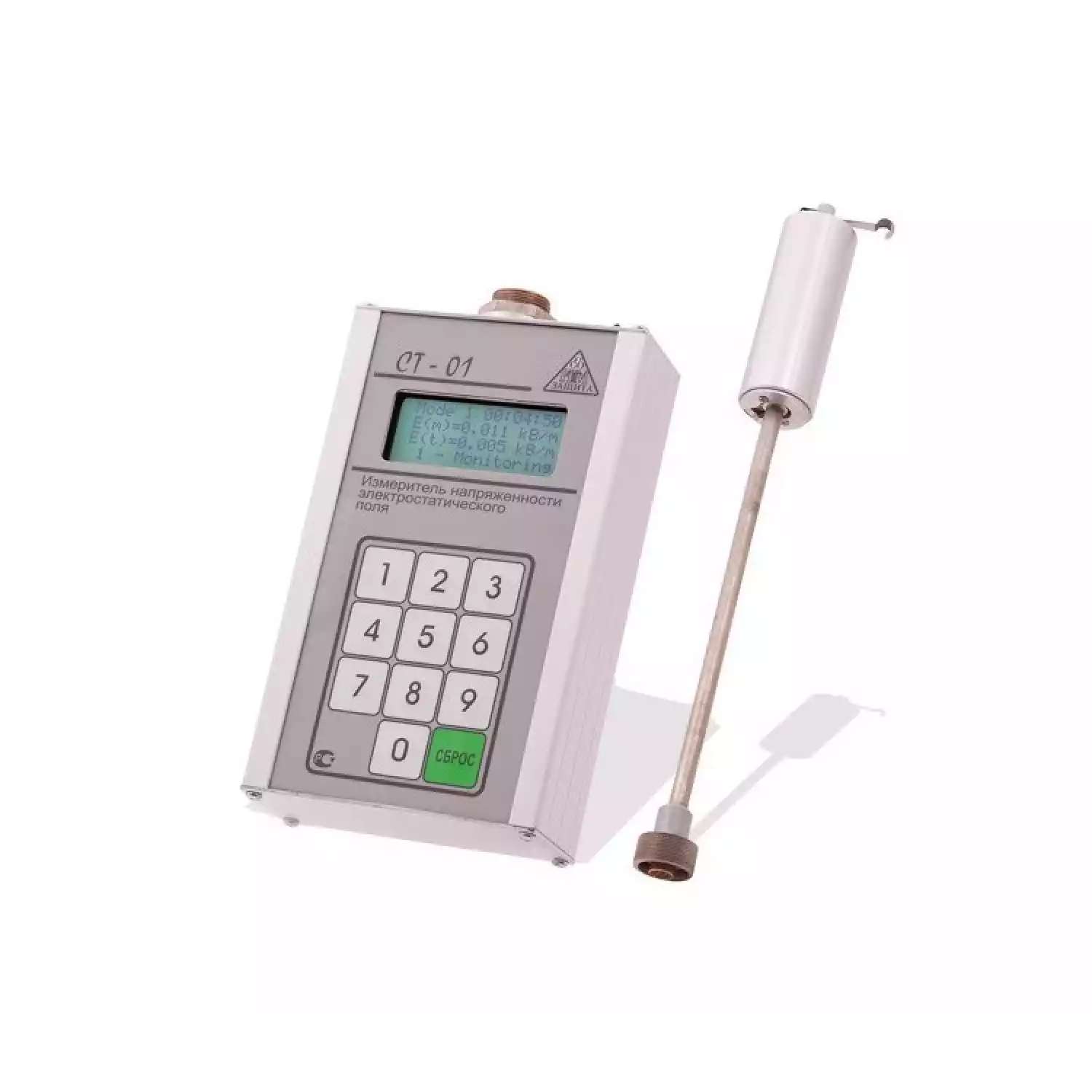

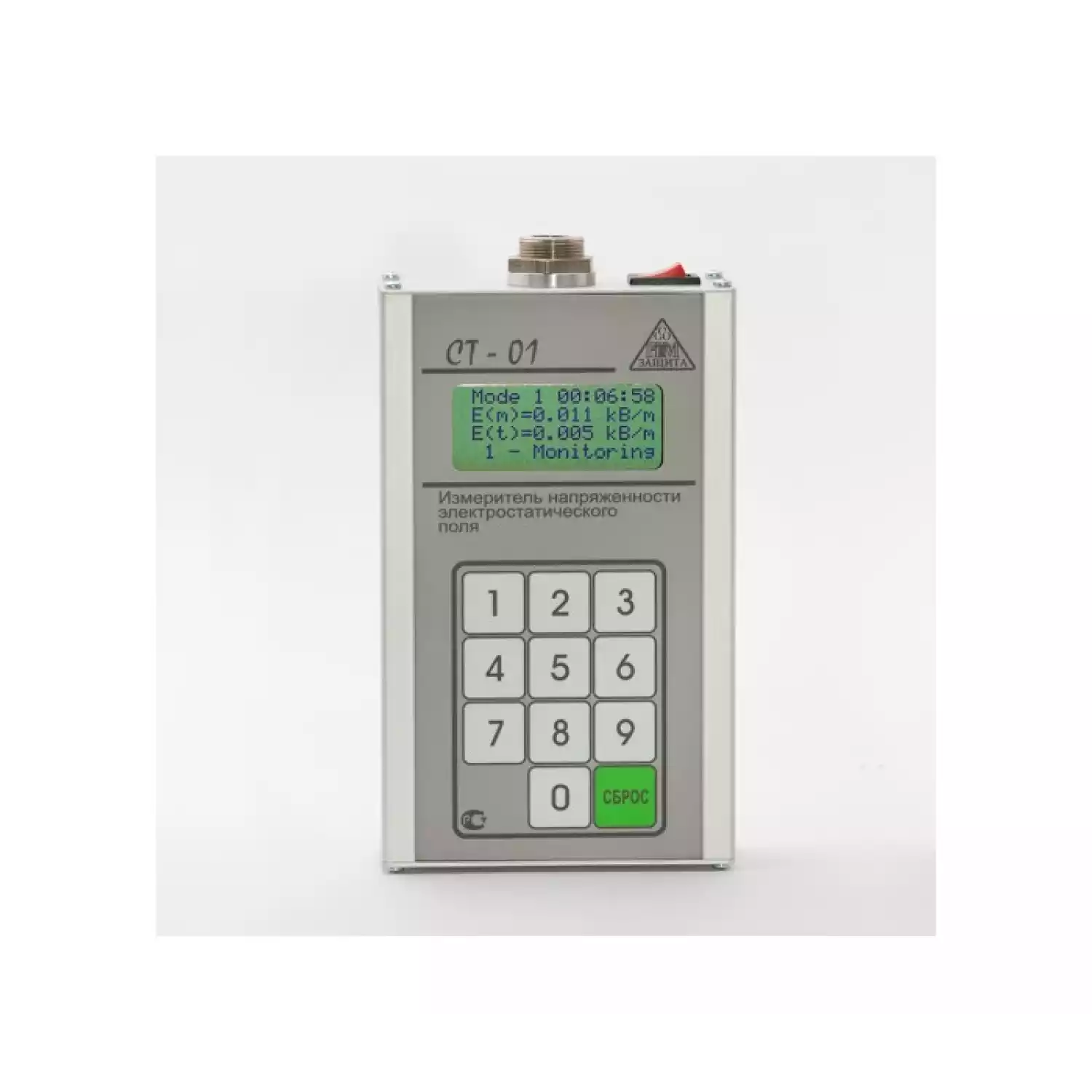

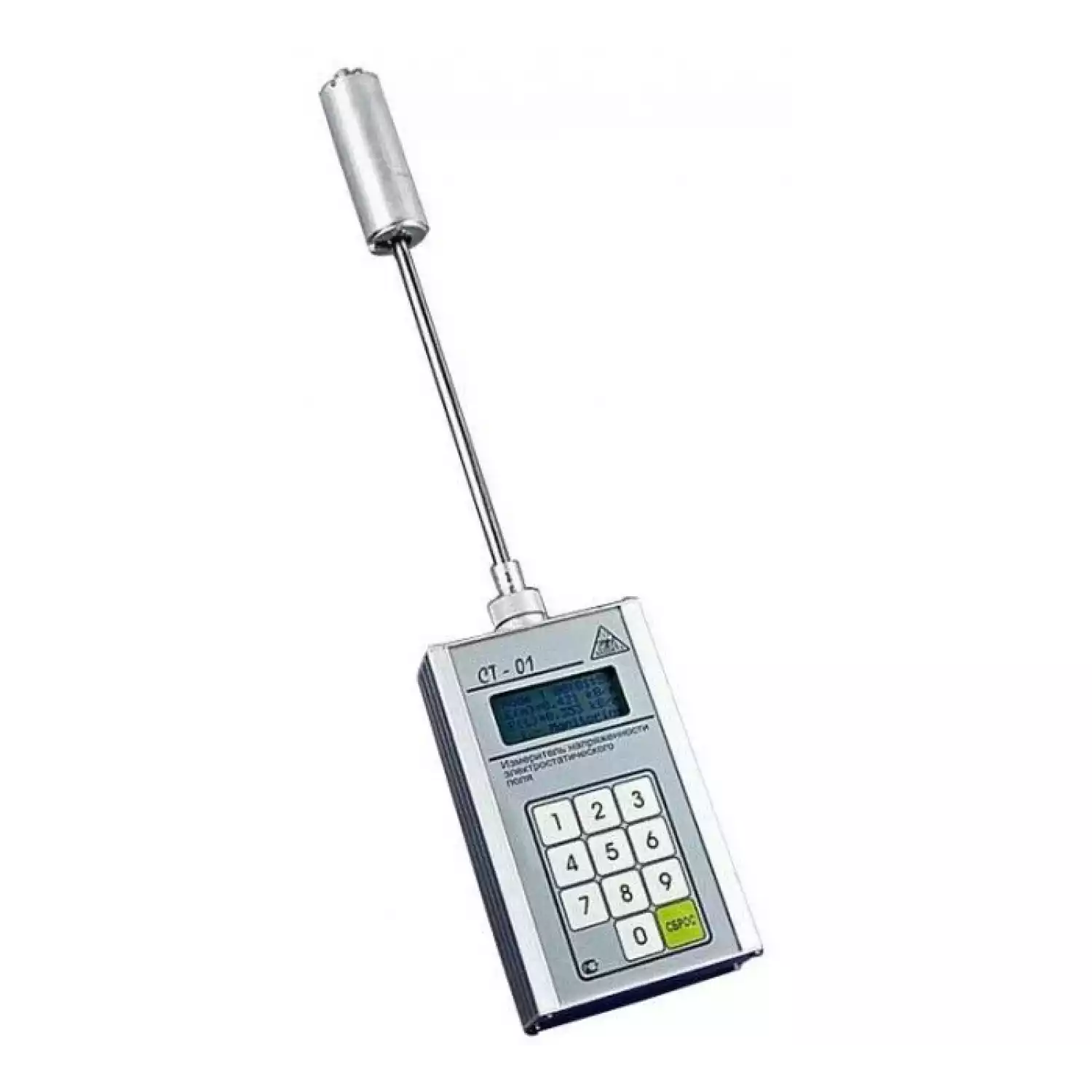

Измеритель состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.

Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.
Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.

Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (аккумуляторная батарея 6В).

Технические характеристики измерителя напряженности и потенциала электростатического поля СТ-01:

Диапазон измерения напряженности электростатического поля:	от 0,3 до 180 кВ/м
Диапазон измерения электростатического потенциала экрана видеодисплея	от 0,1 до 15 кВ
Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля:	±15 %

Габаритные размеры:

преобразователя напряженности электростатического поля	320х32х32 мм
блока управления и индикации	170х105х42 мм
Масса измерителя с аккумуляторами	1,1 кг
Мощность, потребляемая от батареи питания	не более 0,6 Вт
Среднее время наработки на отказ	не менее 1000 ч

Комплект поставки измерителя напряженности и потенциала электростатического поля СТ-01:

Преобразователь напряженности электростатического поля. кС 39570707.20
Блок управления и индикации. кС 39570707.30
Измерительная пластина в форме диска кС 39570707.40
Блок питания БП-ЕИ 220/15
Аккумулятор GР 85 ААК
Комплект укладки
Руководство по эксплуатации (с методикой поверки) МГФК 410000.001 РЭ
Паспорт МГФК 410000.001 ПС
