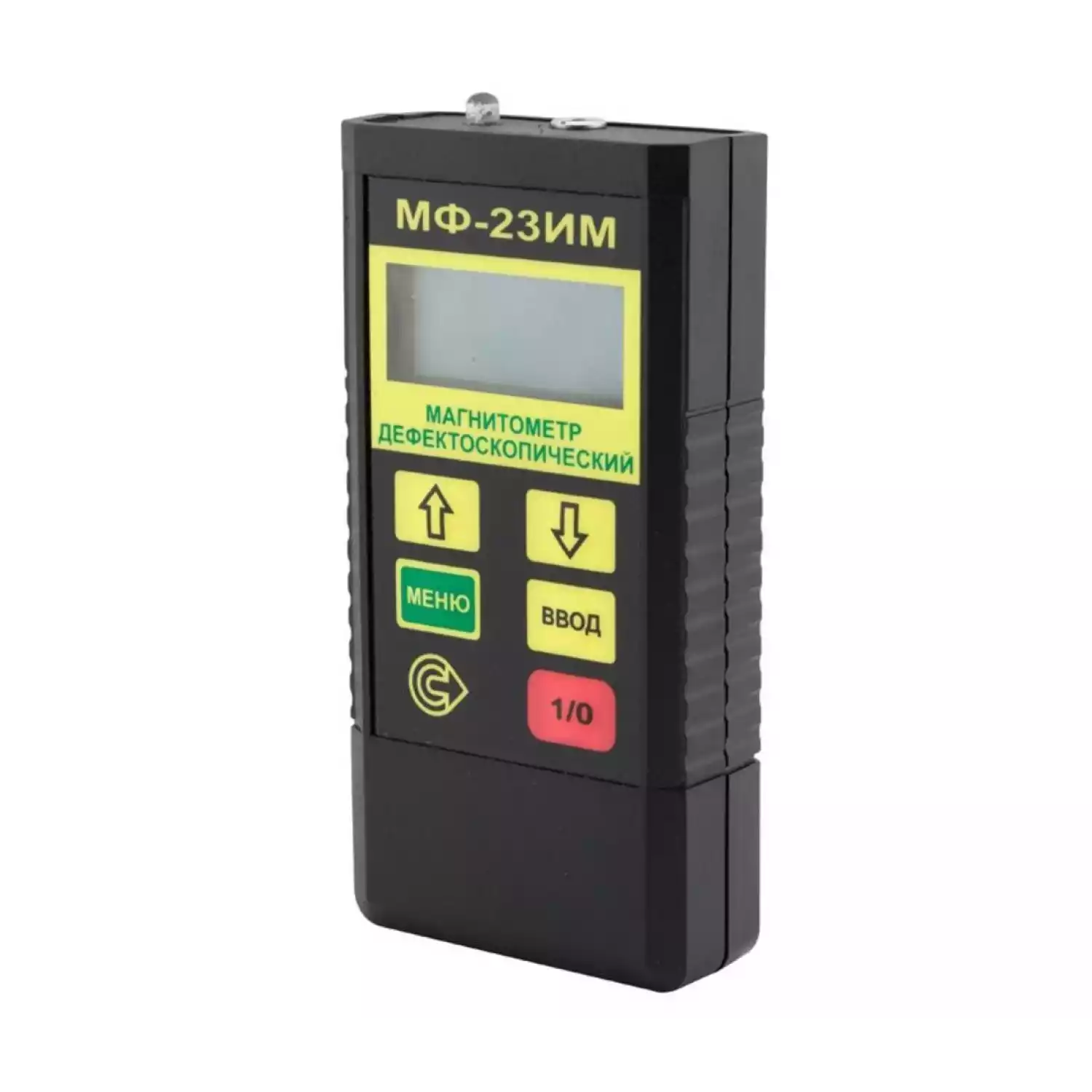

Магнитометр дефектоскопический МФ-23ИМ от производителя предназначен для измерения магнитной индукции и напряженности переменных (от 2 до 1000 мТл, от 16 до 8000 А/см), постоянных (от 0,5 до 1000 мТл, от 4 до 8000 А/см) и импульсных полей (от 2 до 1000 мТл, от 16 до 8000 А/см) и их распределения по поверхности объекта контроля при проведении неразрушающего контроля магнитопорошковым методом любых изделий и металлоконструкций из ферромагнитных материалов. Измерение индукции магнитного поля в магнитометре основано на эффекте Холла.
Магнитометр дефектоскопический МФ-23ИМ позволяет определить соответствие соотношения тангенциальной и нормальной составляющей напряженности магнитного поля при магнитопорошковом контроле как способом приложенного поля (СПП), так и способом остаточной намагниченности (СОН) согласно требованиям действующей нормативной документации.

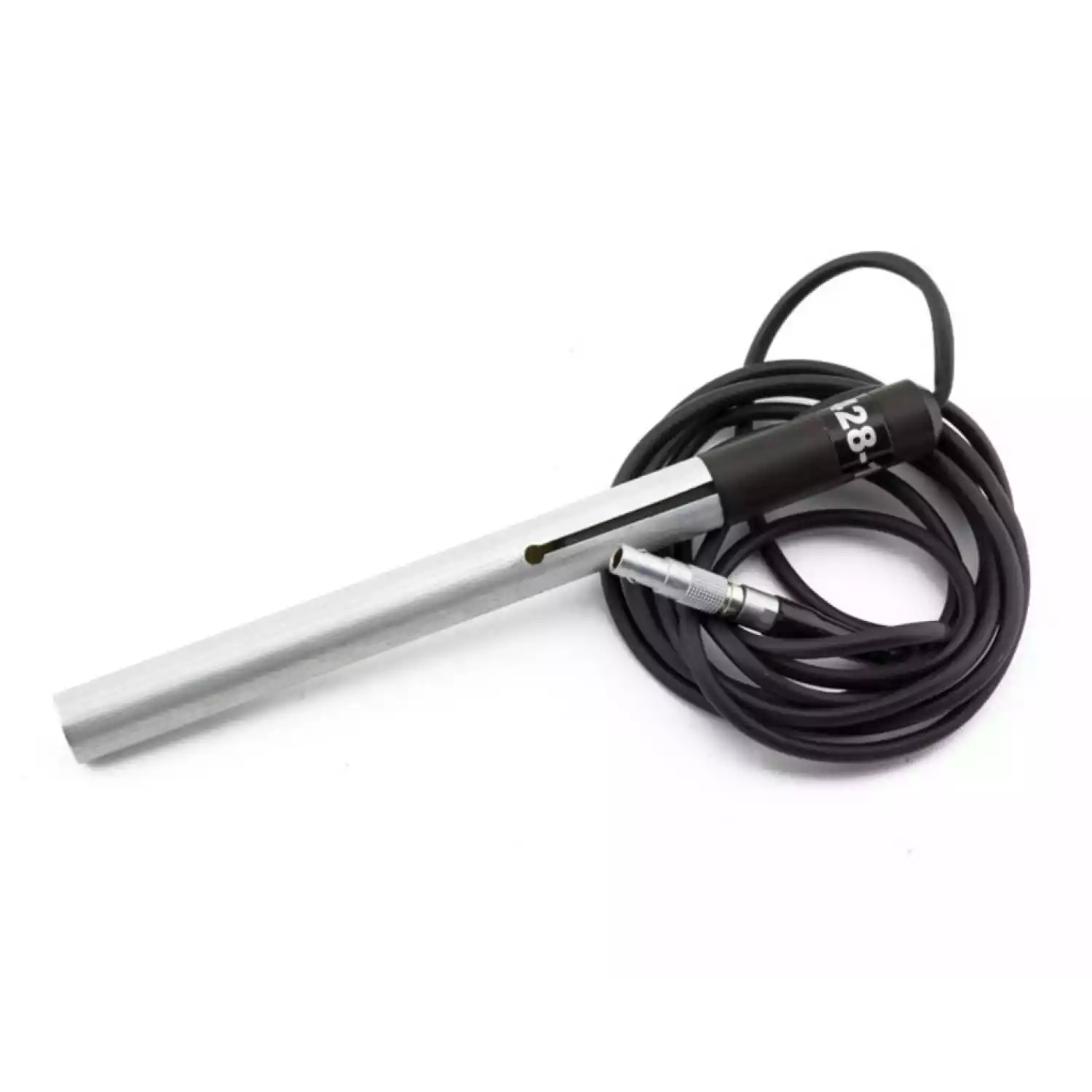

Минимальные габариты измерительного преобразователя Холла для магнитометра МФ-23ИМ позволяют производить измерение индукции и напряженности магнитного поля в пазах, проточках, угловых переходах, т.е. на тех участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин.
Магнитометр имеет 2 режима индикации результатов измерений – цифровой и графический). МФ-23ИМ в режиме графической индикации позволяет обнаружить размагничивающий импульс, отобразив его форму и амплитуду на графическом дисплее, в результате чего могут быть своевременно внесены изменения в схему намагничивания.
Программное обеспечение позволяет гибко настроить не только пороги сработки, но и временную развертку, что позволяет отстроиться от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования (намагничивающих устройств или магнитопорошковых дефектоскопов).
Определение области эффективной намагниченности, внутри которой тангенциальная составляющая напряженности магнитного поля достаточна для проведения магнитопорошкового контроля, а отношение нормальной и тангенциальной составляющих напряженности магнитного поля менее или равно 3.
Проверка режима намагничивания/размагничивания объектов контроля на соответствие методике/технологической инструкции магнитопорошкового контроля для данного объекта.
МФ-23ИМ отвечает требованиям в области неразрушающего контроля для основных отраслей промышленности: атомной, энергетической, нефтегазового комплекса, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства.
Магнитометр дефектоскопический внесен в Государственный реестр средств измерений (ГРСИ) под № 20106-00.
Магнитометр (миллитесламетр) МФ-23ИМ также внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».
Применение
Особенности
Характеристики
|
Диапазон измерения напряженности постоянных магнитных полей |
от 4 до 8000 А/см |
|
Диапазон измерения среднего и амплитудного значений напряженности переменных магнитных полей и амплитудного значения напряженности импульсных магнитных полей |
от 16 до 8000 А/см |
|
Диапазон измерения индукции постоянных магнитных полей |
от 0,5 до 1000 мТл |
|
Диапазон измерения среднего и амплитудного значений индукции переменных магнитных полей и амплитудного значения индукции импульсных магнитных полей |
от 2 до 1000 мТл |
|
Длительность измеряемых импульсов по уровню 0,1 не менее |
1 мс |
|
Сигнализация о выполнении любого действия |
звуковая |
|
Электропитание магнитометра |
1шт. батарея типа РР3 напряжением 9 В |
|
Средний потребляемый от батареи ток, не более |
20 мА |
|
Время работы магнитометра при питании от батареи, не менее |
8 ч |
|
Время установления рабочего режима магнитометра не более |
30 с |
|
Время одного измерения, не более |
3 с |
|
Время непрерывной работы магнитометра без подстройки, не менее |
60 мин. |
|
Магнитометр имеет встроенную память для запоминания результатов измерений, которая разбита по группам. Общий объем памяти, результаты измерений |
4080 |
|
Максимальное количество результатов в группе |
255 |
|
Максимальное число групп |
255 |
|
Передачи информации в компьютер |
RS232 |
|
Габаритные размеры не более |
электронный блок (длина x ширина x толщина) 120x60x25 преобразователь 1 в футляре (диаметр x длина) 13 мм x 150 мм преобразователь 2 в футляре (диаметр x длина) 13 мм x190 мм длина кабеля любого преобразователя 1500 ± 200 мм |
|
Масса |
электронного блок с батареей 150 ± 20 г. любого из преобразователей с кабелем в футляре 45 ± 5 г. |
|
Распределение времени безотказной работы |
подчиняется экспоненциальному закону |
|
Средняя наработка на отказ |
33 000 ч |
|
Установленная безотказная наработка |
3 300 ч |
|
Среднее время восстановления работоспособности |
5 ч |
|
Полный средний срок службы |
10 лет |
|
Установленный срок службы |
2 года |
