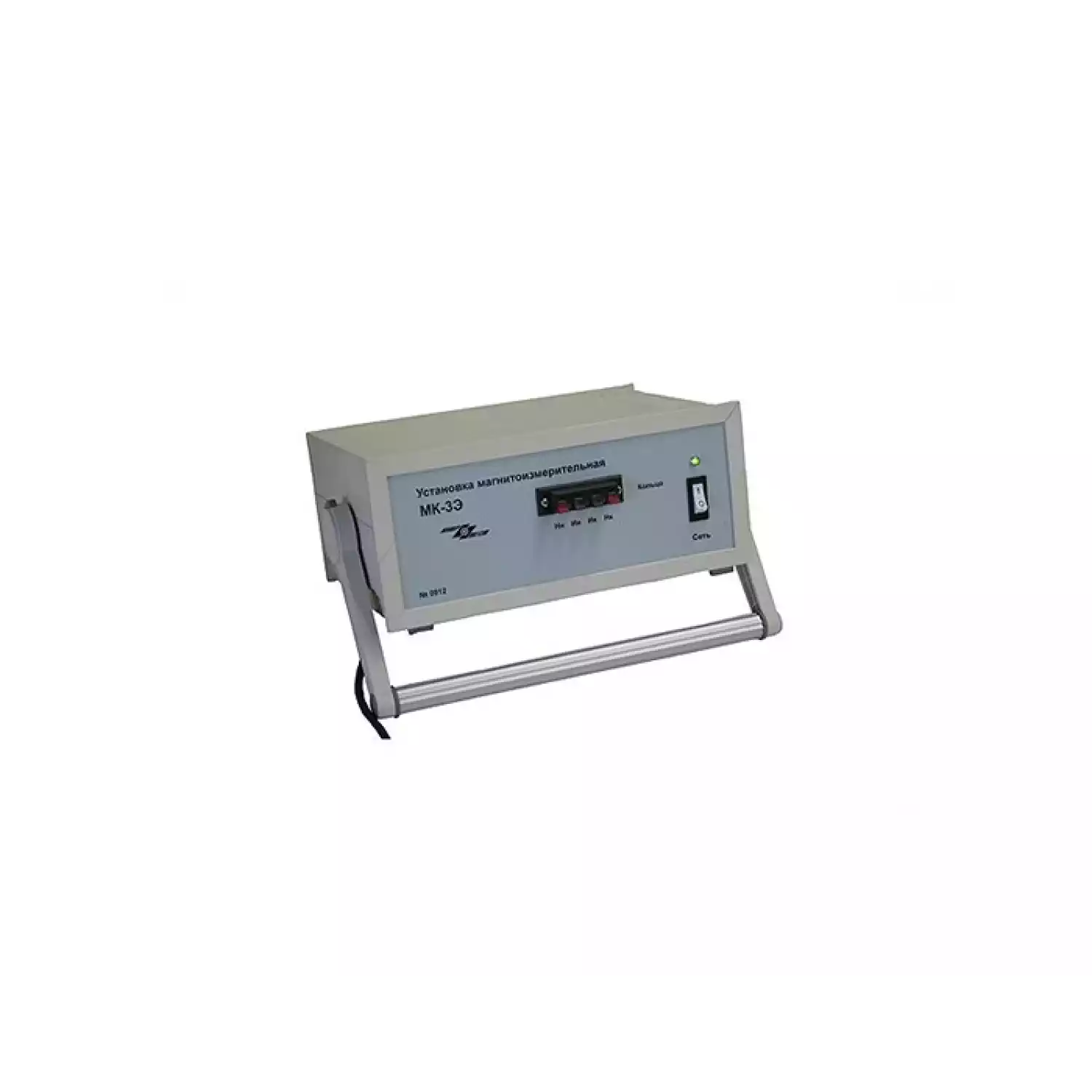

Установка магнитоизмерительная МК-3Э

Тип оборудования: Установка магнитоизмерительная

Производитель: Россия

Модель: МК-3Э (МК-ЗЭ)

Описание: Переносной магнитный прибор для измерения магнитных характеристик материалов

Сертификаты:

Сертификат об утверждении типа средств измерений Российской Федерации. Установка магнитоизмерительная МК-3Э внесена в Государственные реестр средств измерений РФ.

Гарантия на установку магнитоизмерительную МК-3Э: 18 месяцев.

Назначение магнитоизмерительной установки МК-3Э:

Установка магнитоизмерительная МК-3Э предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

Технические характеристики установки магнитоизмерительной МК-3Э:

Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов;
Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения;
Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения;
Материал образцов - магнитно-мягкие сплавы и электротехнические стали;
Измеряемые характеристики кольцевых образцов:
- магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
- основная кривая намагничивания B(H) по точкам, Тл, А/м;
- остаточная индукция Br, Тл;
- коэрцитивная сила по индукции HcB, А/м;
- максимальная магнитная проницаемость mm;
- магнитная проницаемость me в заданном поле;
- начальная магнитная проницаемость mн;
- индукция в заданном поле.
Измеряемые характеристики протяженных образцов:
- коэрцитивная сила по индукции HcB, А/м;
- коэрцитивная сила по намагниченности HcJ.
Диапазоны изменения намагничивающего тока для кольцевых образцов: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А. Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне;
Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А. Погрешность установки тока при измерении не более +0,5% от максимального значения;
Относительная погрешность измерений для доверительной вероятности 0.95, не более:
- измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
- измерения остаточной индукции Br +2 % (на кольцевых образцах);
- измерения коэрцитивной силы по индукции HcB +2 % (на кольцевых образцах и образцах протяженной формы);
- измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
- измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах);
- измерения индукции в заданном поле +2 % (на кольцевых образцах).
Установка магнитоизмерительная МК-3Э обладает следующими эксплуатационными характеристиками:
- напряжение питания, В, от сети 220 + 22;
- потребляемая мощность при питании от сети, ВА, не более 600;
- габаритные размеры, мм, 290х125х200;
- масса, кг, не более 15.
Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения;
Установка допускает непрерывную работу в течение 8 часов и более;
Установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года.

Комплект поставки магнитоизмерительной установки МК-3Э:

Электронный измерительно-управляющий блок и стабилизирующий источник намагничивающего тока в едином корпусе (электронный блок МК-ЗЭ);
Носитель с дистрибутивом программного обеспечения;
Руководство по эксплуатации;
Свидетельство о поверки Госстандарта магнитоизмерительной установки МК-3Э;
Компьютер;
Стандартный образец предприятия.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
