Магнитопорошковый дефектоскоп ДМПУ-1

Тип оборудования: магнитопорошковый дефектоскоп

Производитель: Россия

Серия: ДМПУ (дефектоскоп магнитопорошковый универсальный)

Модель: ДМПУ-1

Описание: Переносной магнитопорошковый прибор для намагничивания и поиска поверхностных трещин в магнитном металле

Сертификаты дефектоскоп ДМПУ-1:

Свидетельство об утверждении типа средств измерений Российской Федерации. Магнитопорошковый дефектоскоп ДМПУ-1внесен в Государственные реестр средств измерений РФ.
Регистрационное удостоверение ГА РФ.

Гарантия на дефектоскоп ДМПУ-1: 36 месяцев.

Назначение магнитопорошкового дефектоскопа ДМПУ-1:

Дефектоскоп магнитопорошковый универсальный ДМПУ-1 предназначен для намагничивания изделий или их участков в режимах импульсного, переменного, постоянного поля. Импульсное намагничивание производится пропусканием тока по участку объекта или кабелем, намотанным на изделие. Намагничивание постоянным и переменным полем производится катушками или электромагнитом. Для всех режимов предусмотрено размагничивание.

Технические характеристики магнитопорошкового дефектоскопа ДМПУ-1:

1. Дефектоскоп обеспечивает при питании от сети 220В, 50Гц:

1.1 В режиме постоянного тока:
максимальную силу тока в паре катушек К-130, А, не менее - 18

1.1.2 В режиме переменного тока:
амплитудное значение силы тока в паре катушек К-130, А, не менее - 22
В импульсном режиме (при нагрузке в виде свободно вывешенного кабеля, с сопротивлением не более 4мОм)

пиковое значение силы тока в импульсе, кА, не менее - 1.9
длительность импульса по полуширине, мсек, не менее - 2.5

1.2 Дефектоскоп обеспечивает размагничивание:

в импульсном режиме - последовательностью чередующихся импульсов тока противоположных направлений, убывающих по амплитуде
в режиме низкочастотного размагничивания - последовательным переключением полярности тока с убыванием амплитуды тока. Полное количество периодов тока обеих полярностей - 128.

1.3. При питании от источника постоянного тока напряжением 27В и выше дефектоскоп обеспечивает все характеристики, указанные в п.1. При снижении напряжения питания источника постоянного тока до 22В, характеристики п.1 могут снижаться пропорционально снижению питающего напряжения относительно уровня 27В.

2. Погрешность измерителей напряжения, тока и частоты, размещенных на передней панели дефектоскопа соответствует:

2.1 Предел допускаемого значения абсолютной погрешности измерителя силы тока намагничивающих устройств:

в импульсном режиме:
для пикового значения импульса тока, кА, не более - ±(0.02+0.1*I)
где I - измеряемая величина в диапазоне 0.4џ2.5кА
в непрерывном режиме:
для силы постоянного тока или амплитудного значения силы переменного тока, А, не более - ±(0.2+0.05*I),
где I - измеряемая величина в диапазоне 0.5џ30А

2.2 Измеритель частоты переменного тока по погрешности не нормируется, его показания являются факультативными, проверяются производителем в диапазоне от 10 до 80 Гц. Измеритель частоты работоспособен при амплитуде силе тока в намагничивающем устройстве не менее 1.0 А.

2.3 Измеритель напряжения питания намагничивающих устройств по погрешности не нормируется, его показания являются факультативными, проверяются производителем.

3. Ток, потребляемый дефектоскопом, при максимальных режимах работы катушек К-130 не превышает:

при питании от сети 220В, 50Гц (действующее значение), А не более - 4.5
при питании от источника постоянного тока напряжением 27В, А, не более - 30

4. Характеристики катушек К-130 для магнитопорошкового дефектоскопа ДМПУ-1:

4.1 Внутренний диаметр катушки, мм - 130±3
4.2 Длина катушки, мм - 50±3
4.3 Масса одной катушки, кг, не более - 5.6
4.4 Постоянная одной катушки, (А/см)/А - 32±3
Примечание: постоянная определяется по напряженности поля в центре катушки

5. Габаритные размеры электронного блока, мм, не более - 200х370х450
6. Масса электронного блока, кг, не более - 15

7. Средняя наработка на отказ, ч, не менее - 5000

8. Среднее время восстановления работоспособного состояния, мин, не более - 60

9. Установленный срок службы до списания, лет, не менее - 8

Рекомендуемый комплект поставки магнитопорошкового дефектоскопа ДМПУ-1:

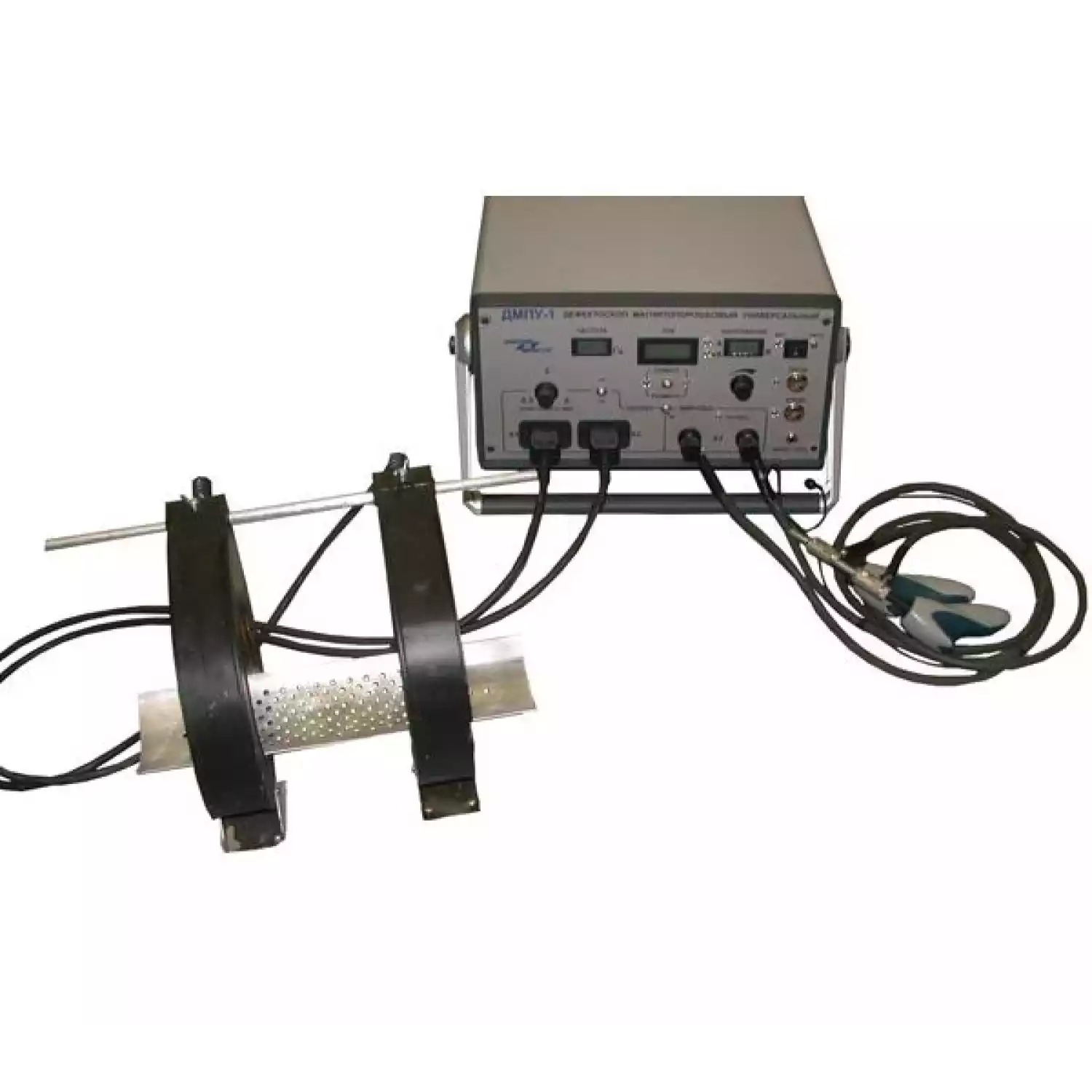

Дефектоскоп магнитопорошковый универсальный ДМПУ-1 в составе:	1 компл.
электронный блок ДМПУ-1	1 шт.
катушки намагничивания К-130	2 шт.
стержень для закрепления катушек на заданном расстоянии	1 шт.
лоток для контроля малогабаритных изделий	1 шт.
кабель намагничивающий сечение 16мм2, длина 4м	1 шт.
кабель сетевого питания	1 шт.
Сумка для упаковки и переноса электронного блока дефектоскопа	1 шт.
Чемодан или сумка для упаковки и переноса катушек намагничивания	1 шт.
Руководство по эксплуатации 4276-005-20872624-2008 РЭ	1 экз.
Методика поверки магнитопорошкового дефектоскопа ДМПУ-1 МП 36-261-2009	1 экз.

*В рекомендуемый комплект поставки в качестве намагничивающих устройств включены катушки К-130 и намагничивающий кабель. Это связано с методикой поверки дефектоскопа. По методике МП 36-261-2009 полная поверка дефектоскопа во всех режимах производится с использованием указанных намагничивающих устройств. По необходимости комплект поставки может быть изменен. Если, например, планируется использование дефектоскопа ДМПУ-1 только в импульсном режиме, катушки К-130 могут не поставляться. При этом поверка будет производиться также в усеченном варианте только для импульсного режима.

При необходимости расширения комплекта поставки дополнительно к рекомендуемому варианту комплектации могут быть поставлены: электромагнит ИНТРОТЕСТ ЭМ-02, электроконтакты, магнитные контакты, кабели гибкие по размерам заказчика, измеритель напряженности магнитного поля ИМАГ-400Ц и другие принадлежности.

**Цены, технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
