Контрольный образец для магнитопорошковой дефектоскопии с искусственным дефектом типа "трещина"

Новости

25.01.2020

Обращаем ваше внимание, что с 1 февраля 2020 года меняются цены на продукцию ООО «АКС».

Подробнее
02.11.2019

Мы рады сообщить что наша Компания успешно прошла межлабораторные сравнительные испытания.

Подробнее
В наличии
Артикул: 35116

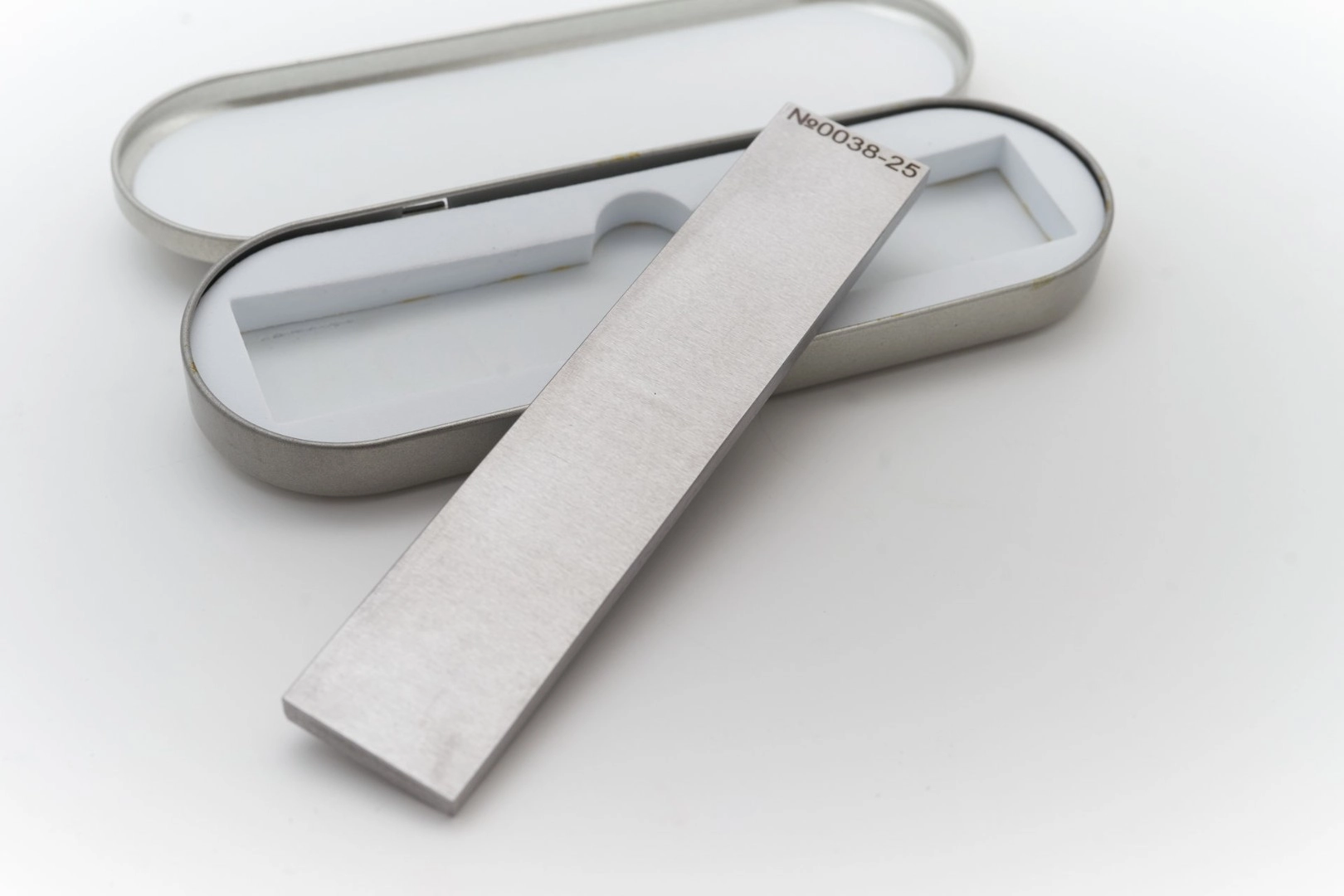

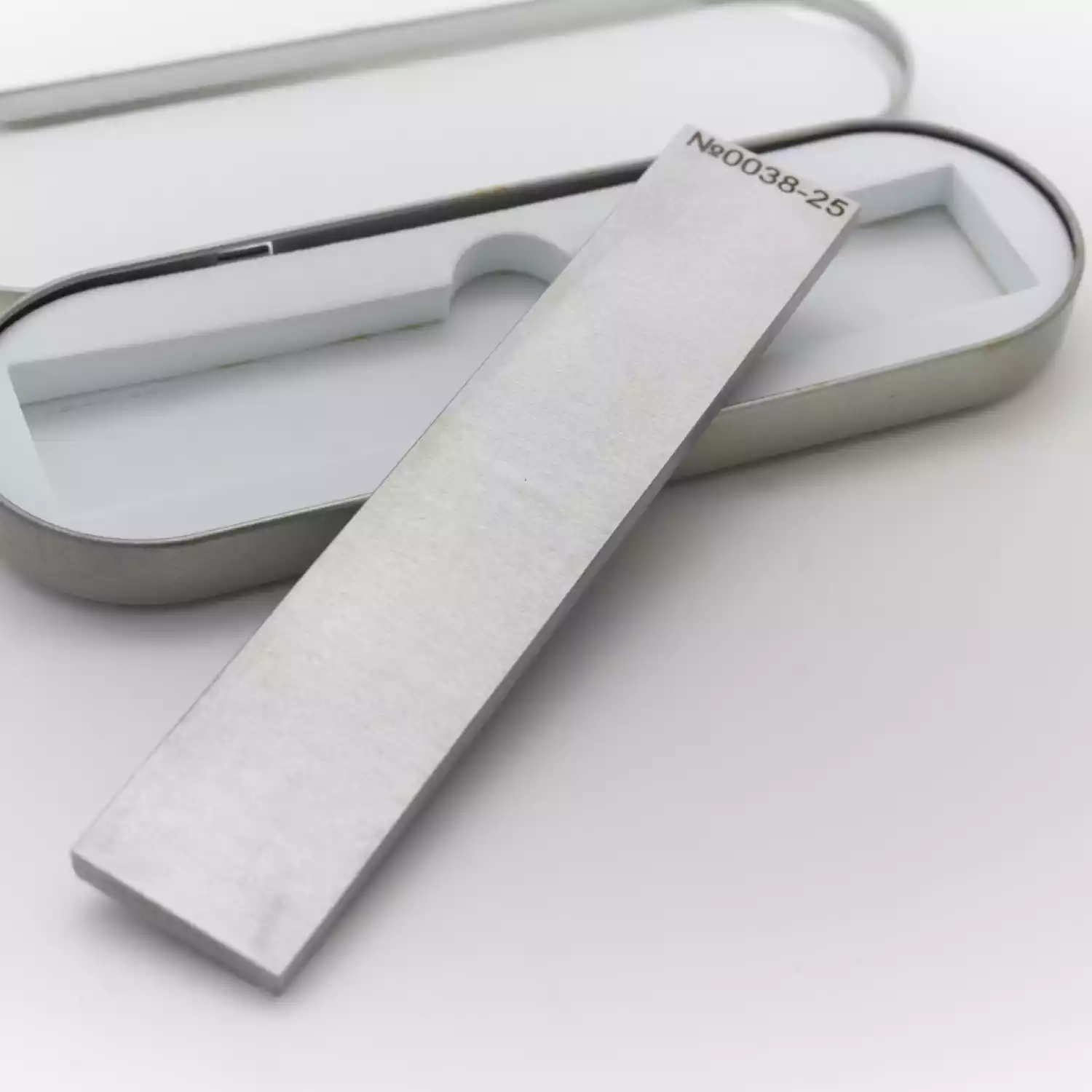

Стандартный образец для магнитопорошковой дефектоскопии из стали марки 15Х25Т. Контрольный образец для МПД имеет одиночный дефект в виде трещины и предназначен для оценки выявляющей способности применяемых магнитных индикаторов (магнитных суспензий), работоспособности дефектоскопа и чувствительности контроля при проведении магнитопорошкового контроля по соответствующему классу чувствительности.
4 900
Описание

Контрольные образцы для МПД предназначены для определения качества магнитной суспензии, а также режимов намагничивания и технологии контроля по соответствующему уровню чувствительности.

Уровень чувствительности Минимальная ширина дефекта, мкм Протяженность дефекта не менее, мм
А 2,0 0,5
Б 10,0
В 25,0

Контрольные (эталонные) образцы для МПД соответствуют требованиям:

  • ГОСТ 21105-87 - Контроль неразрушающий. Магнитопорошковый метод
  • ПНАЭ Г-7-015-89 - Сварные соединения и наплавки. Правила контроля

Каждый эталонный образец снабжен метрологическим свидетельством, а также паспортом с фотографией трещины и описанием её параметров.В комплект поставки входит рабочий, контрольный и экспертный образцы. Ресурс использования образца при соблюдении условий очистки и хранения неограничен. Контрольный образец входит в перечень обязательного оборудования для аттестации лаборатории НК по магнитному методу.

Технические характеристики

  • Размер образца, мм - 100х30
  • Толщина образца, мм - 4 - 5
  • Материал сталь, мм 40Х13
  • Шероховатость контролируемой поверхности Rz40

После проведения контроля образцы должны быть очищены и просушены. Очистка производится выдержкой в ацетоне в течении 1,5-2 часов. Образец должен храниться в отдельной коробке в сухом помещении.
