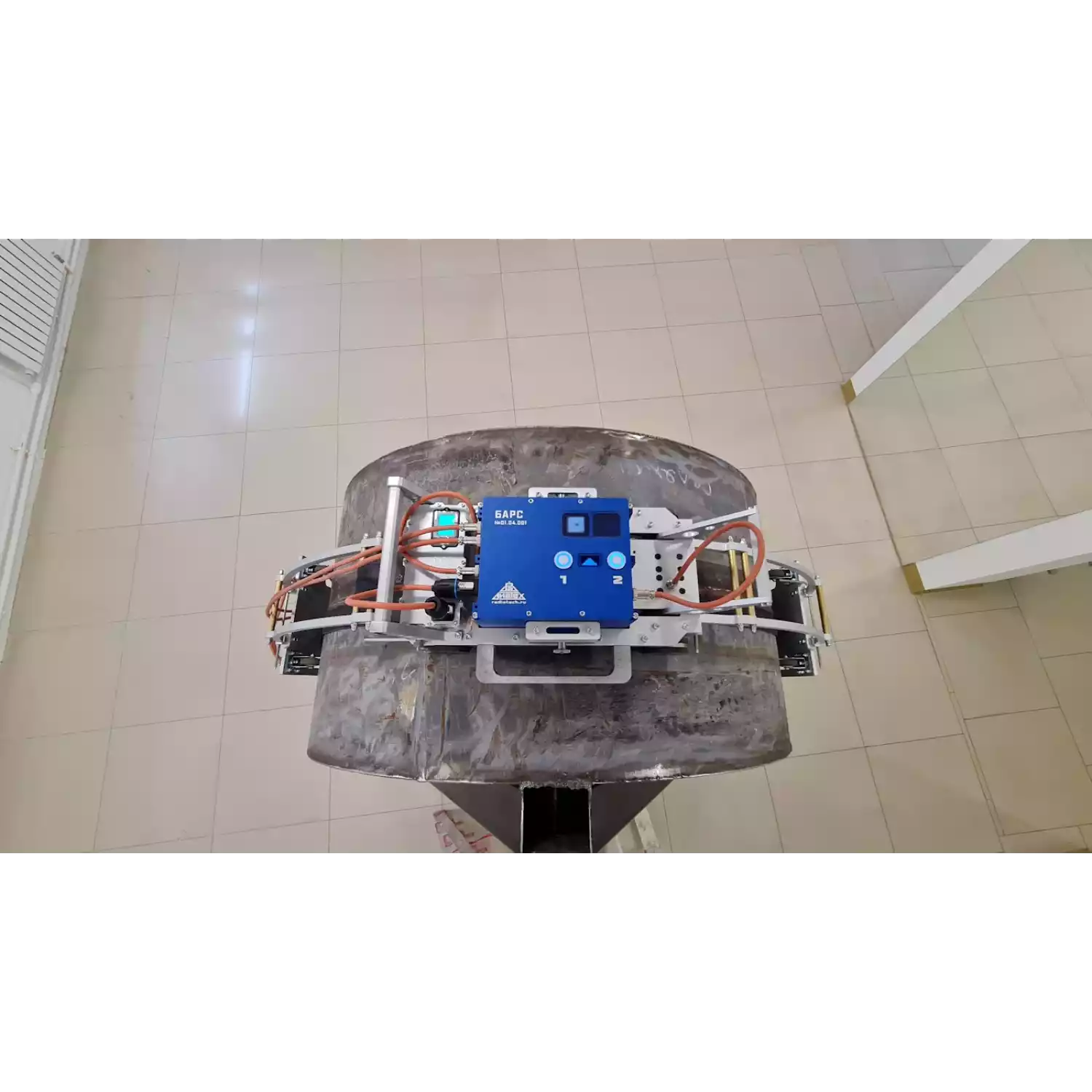

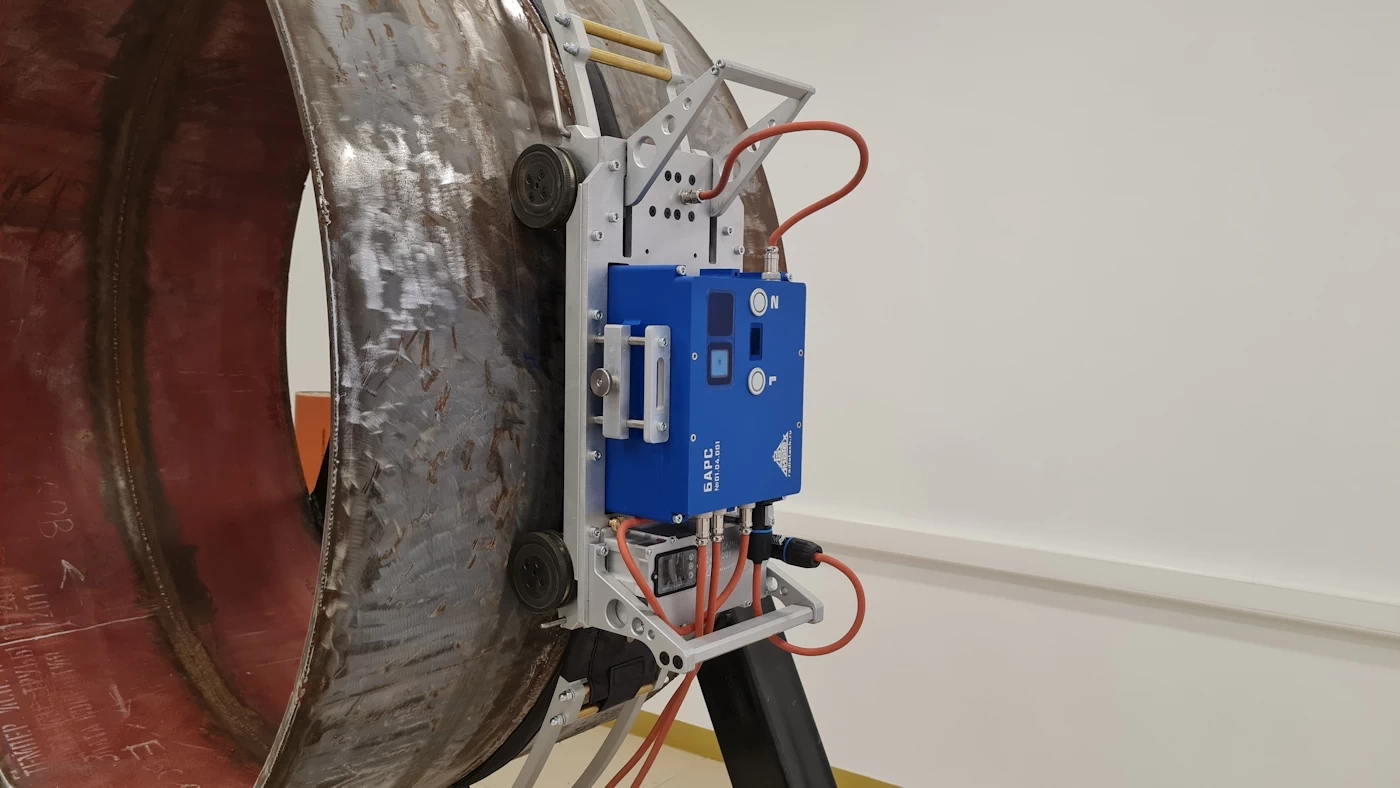

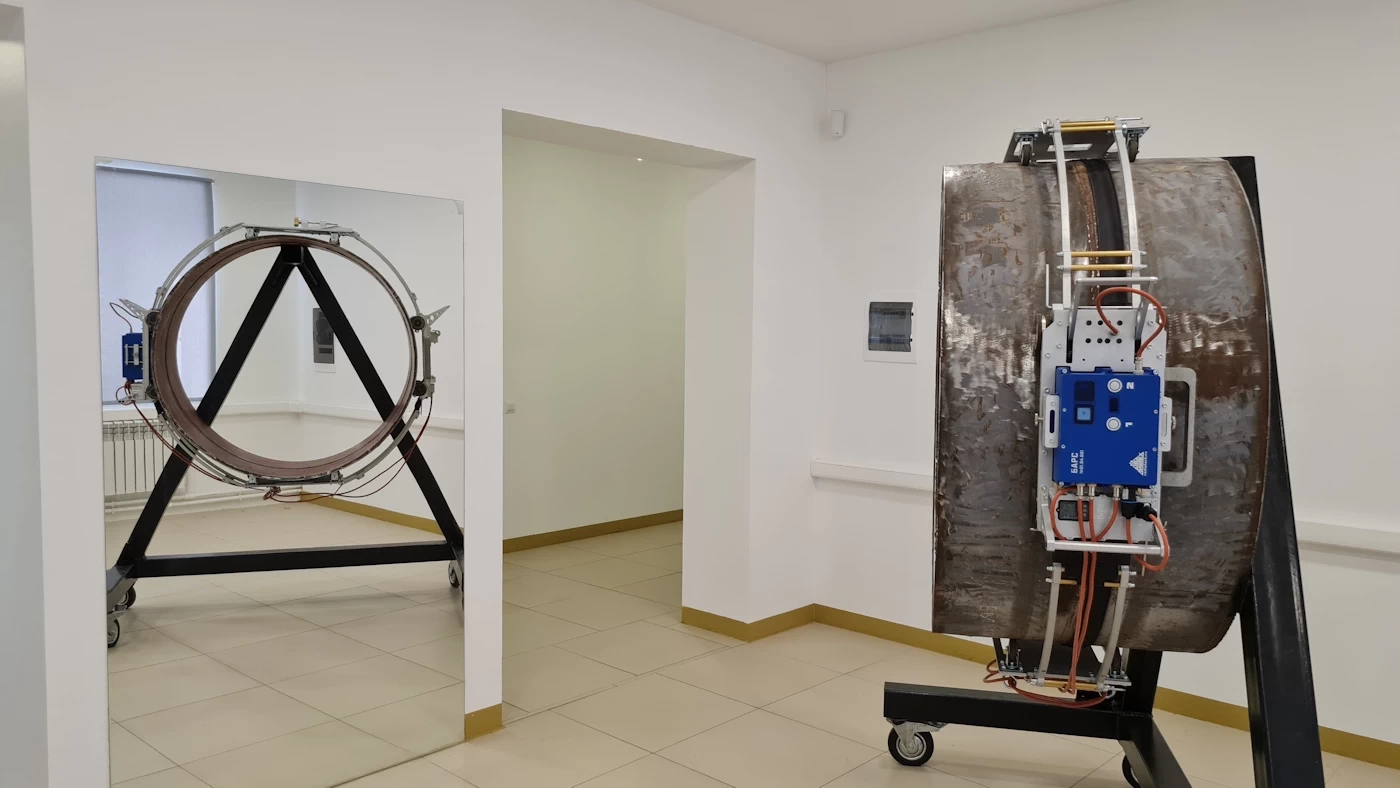

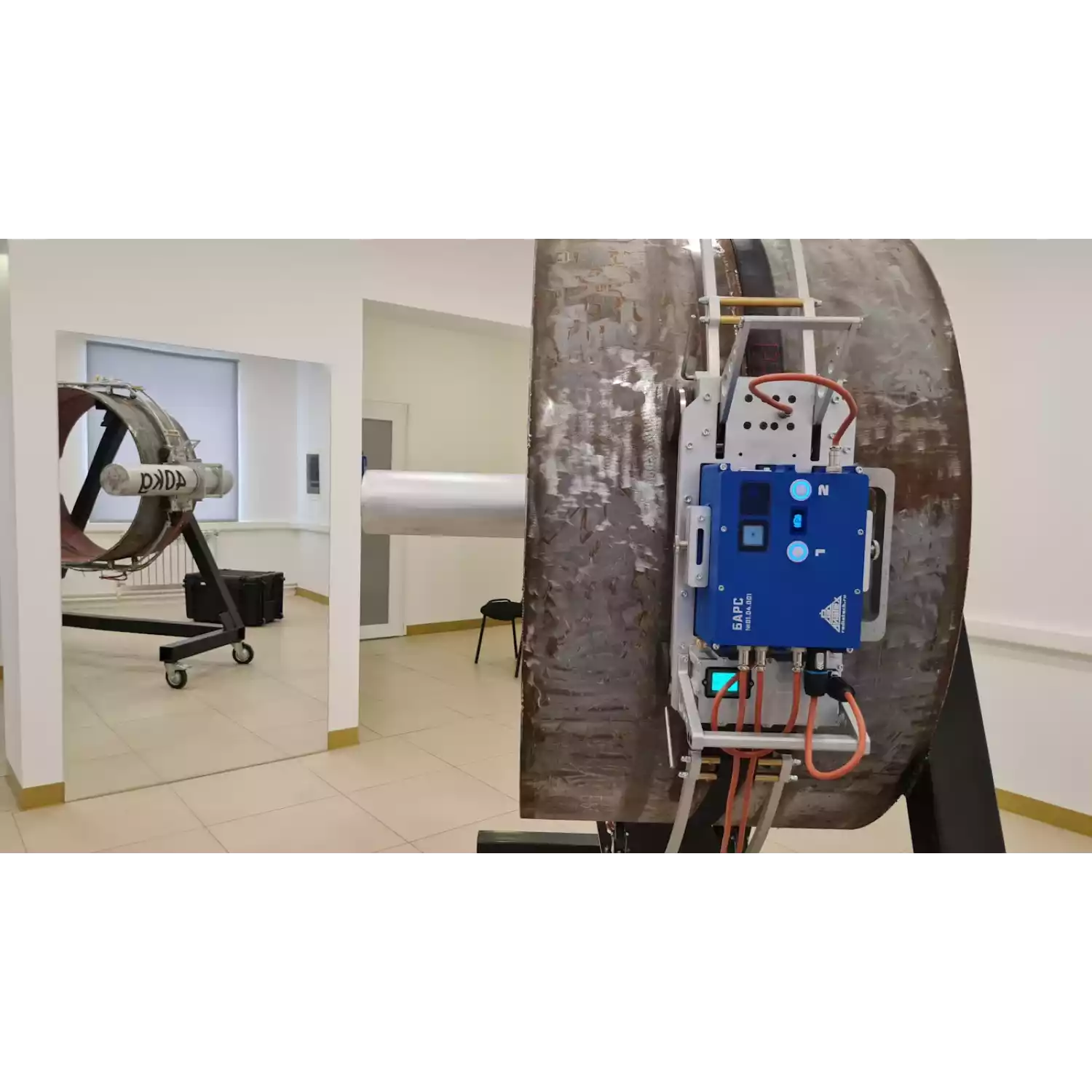

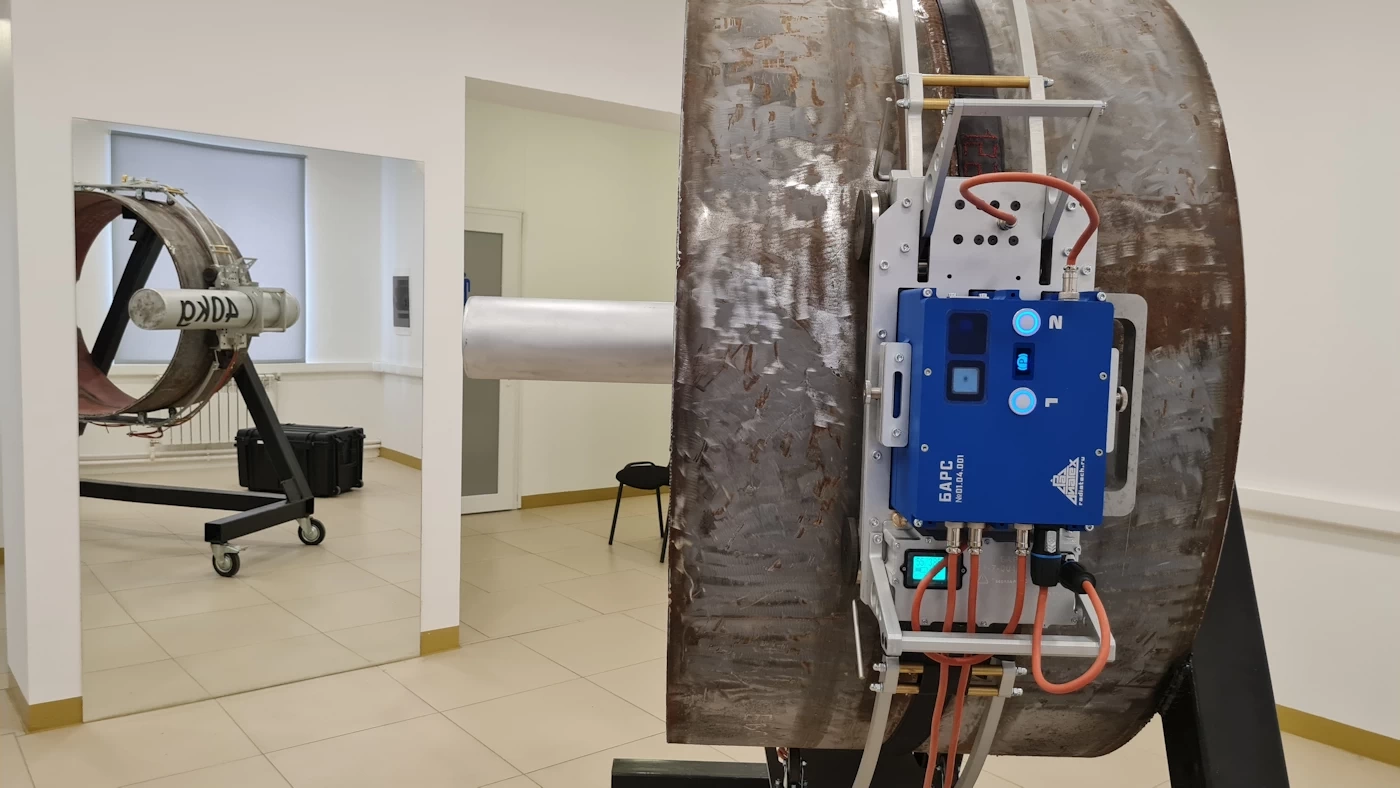

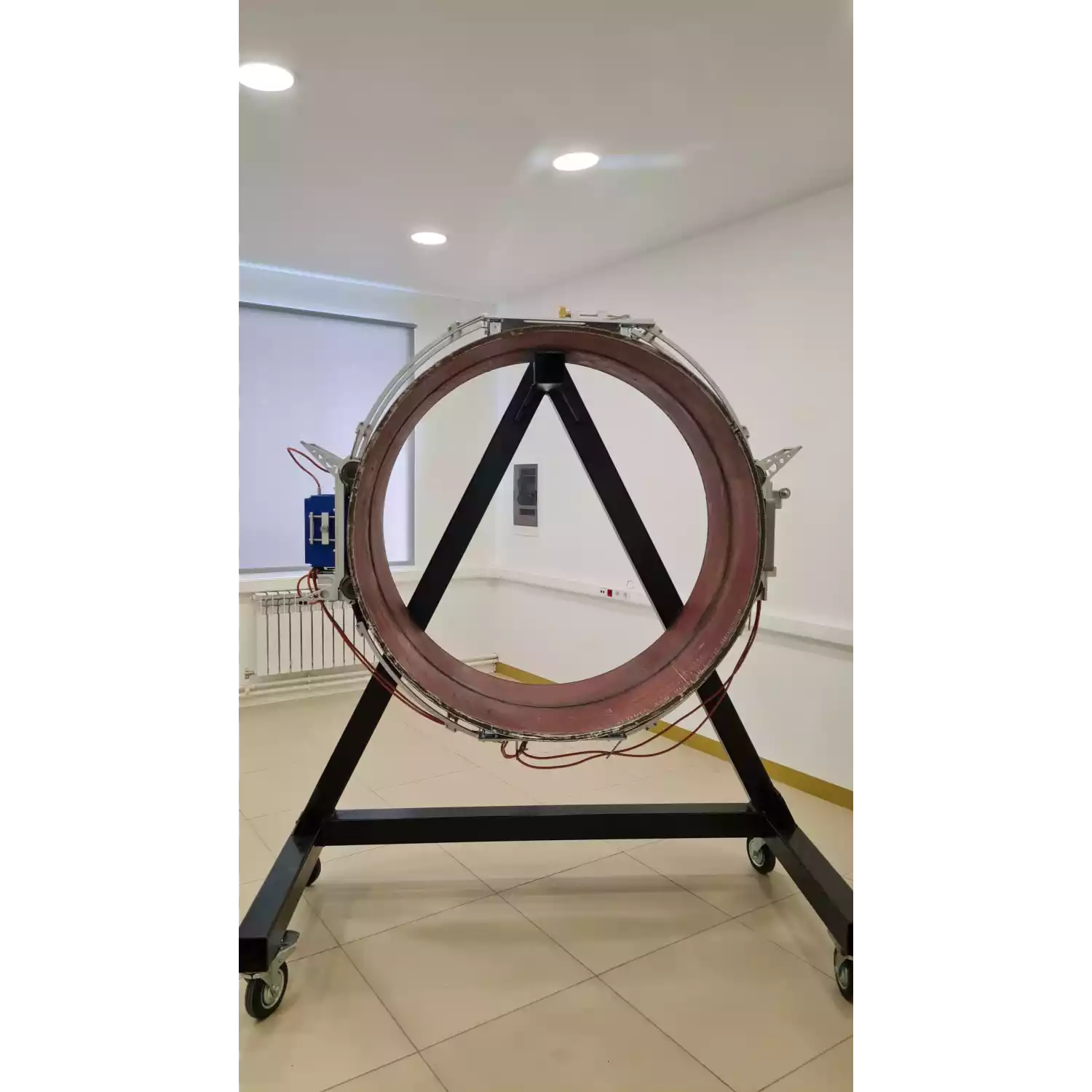

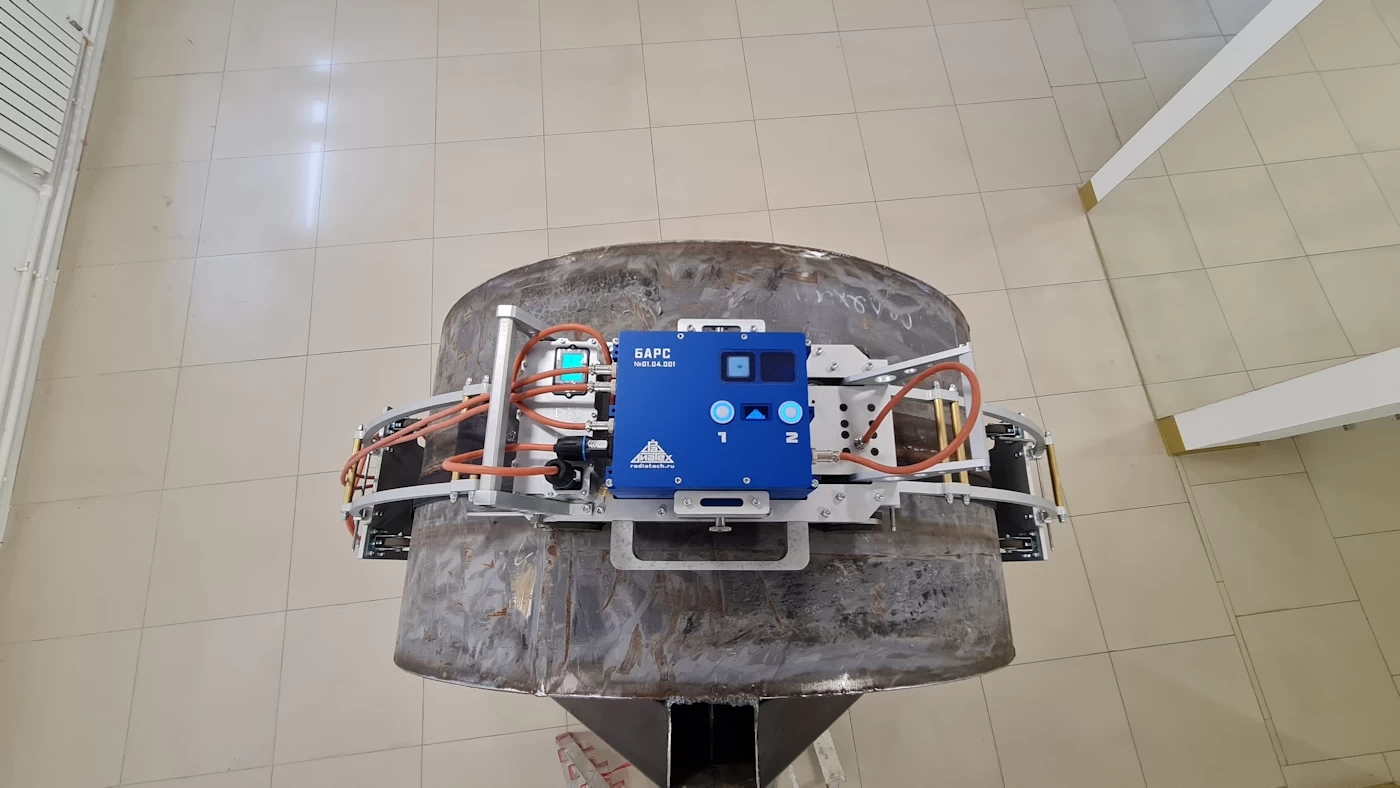

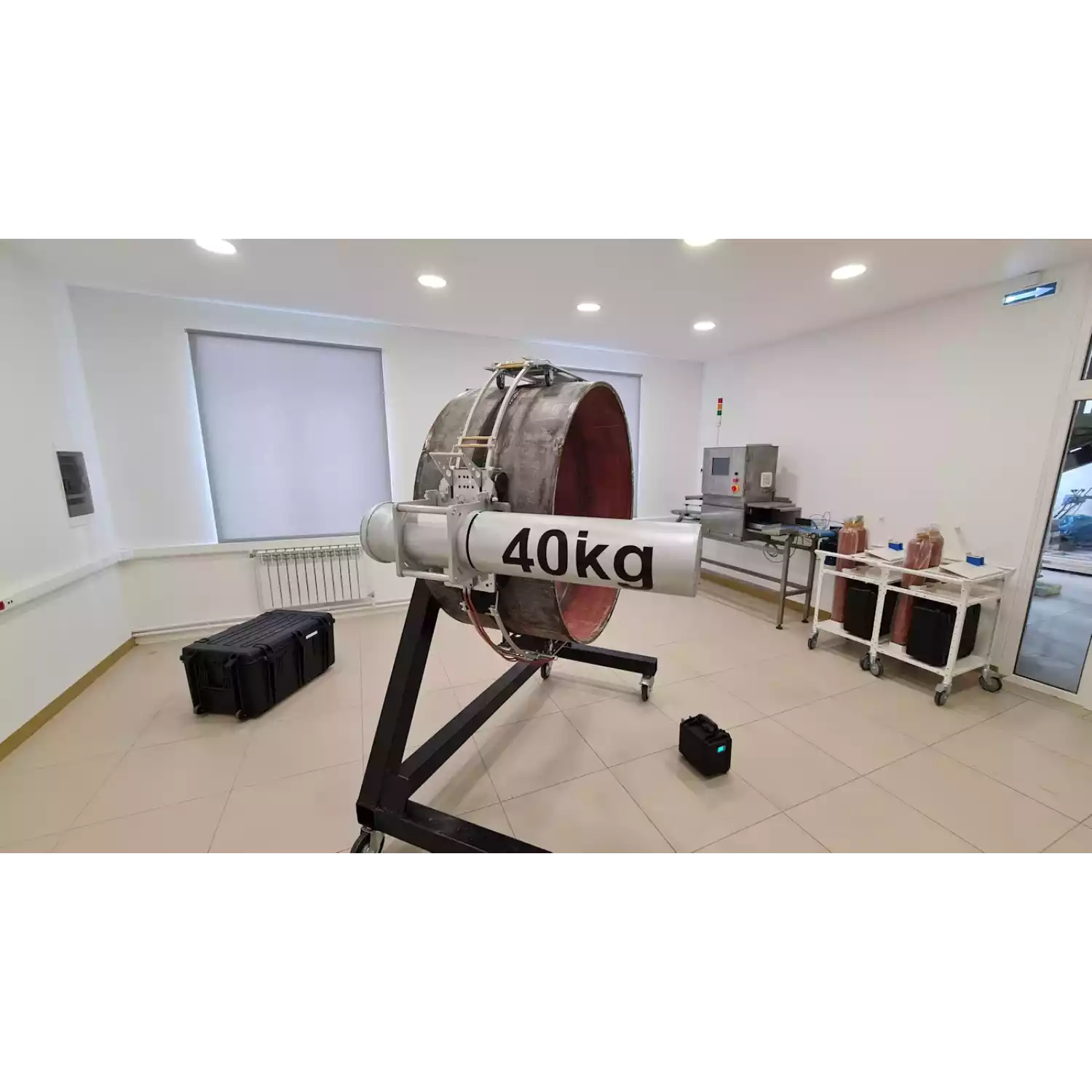

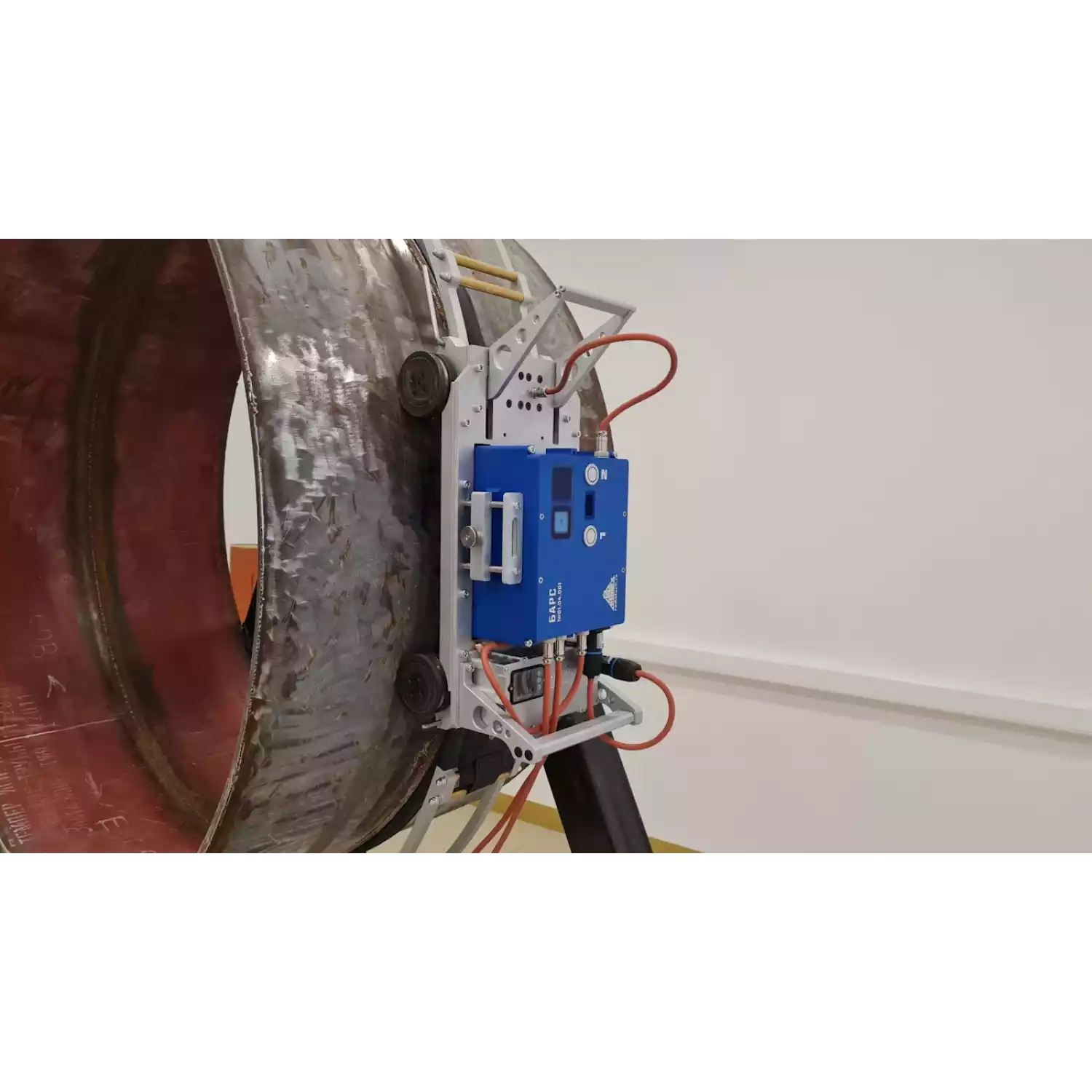

Беспленочная автоматизированная рентгенометрическая система «БАРС» (далее – система «БАРС» И-2) предназначена для цифрового рентгеновского контроля сварных соединений труб диаметром:
Схемы просвечивания: 1. Через одну стенку – фронтально; 2. Через две стенки – панорамно.
Максимальная просвечиваемая толщина определяется характеристиками рентгеновского источника.

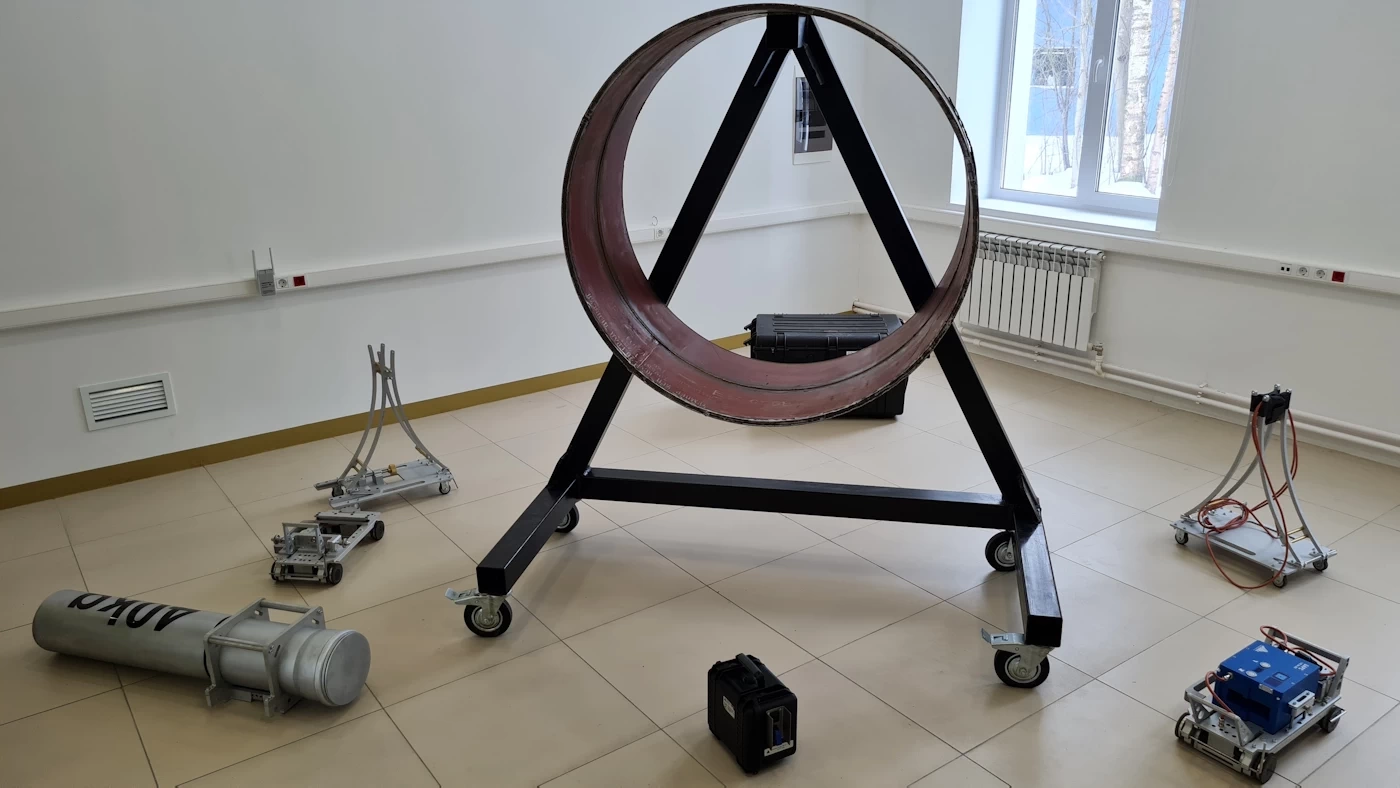

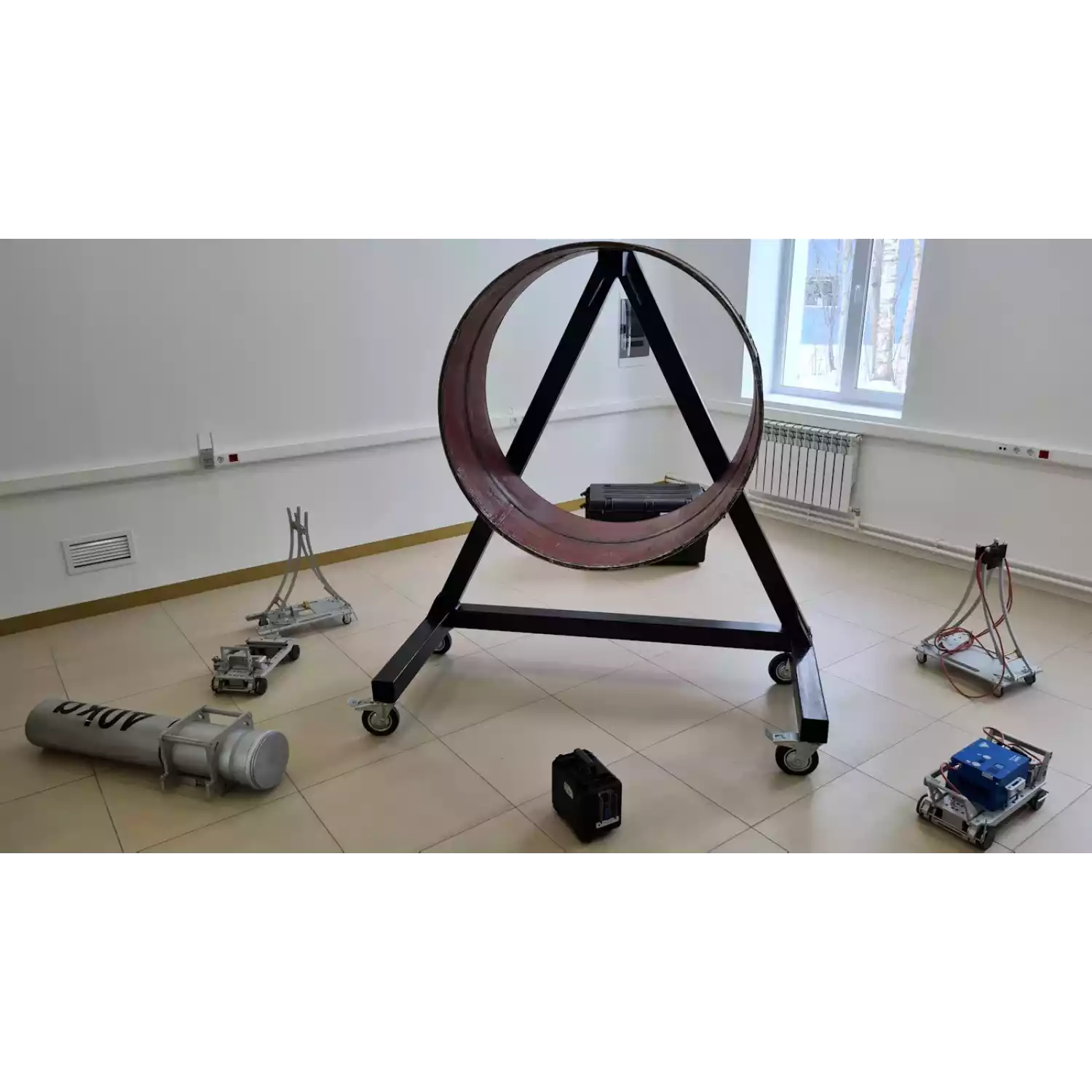

В состав системы входит:
|
№ |
Наименование |
Кол., шт. |
|
|
1. |

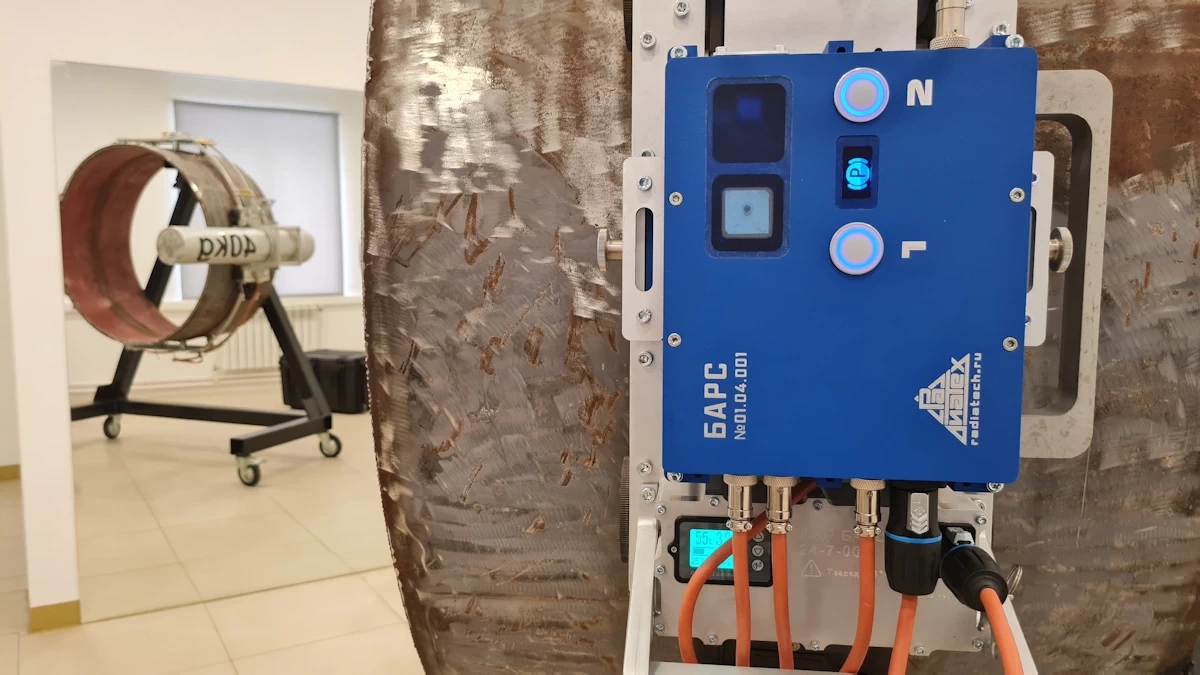

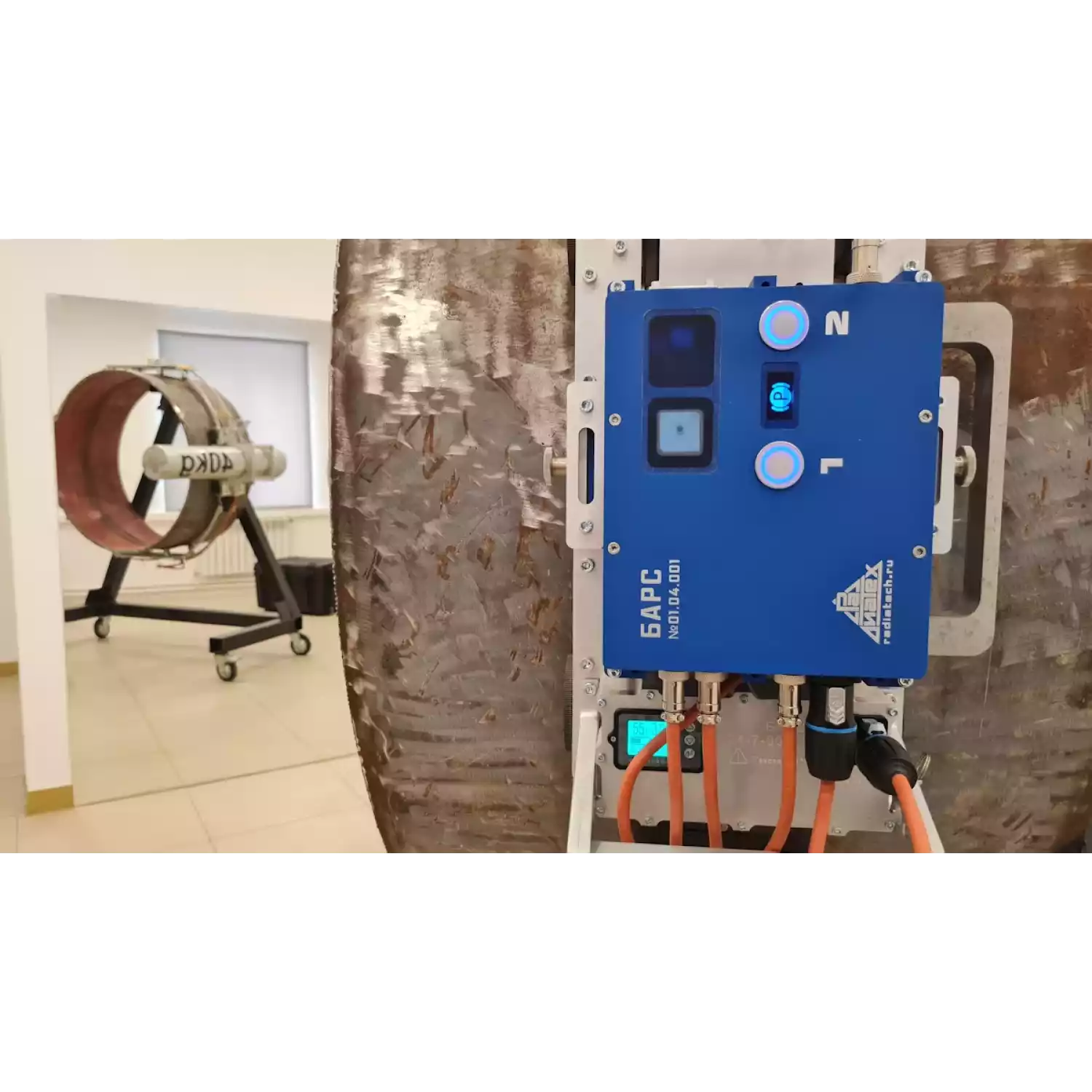

Модуль детекторный БАРС 128160-125 |
1 |
|
|
2. |
Каретка автоматизированного перемещения для модуля детекторного КА И2-МД |
1 |
|
|
3. |
Каретка автоматизированного перемещения для аппарата рентгеновского КА И2-АР с посадочной пластиной для аппарата рентгеновского |
1 |
|
|
4. |
Источник автономного питания системы ИАП БАРС 24-7-001 |
2 |
|
|
5. |
Зарядное устройство ЗУ 24-7-001 с соединительным кабелем |
1 |
|
|
6. |
Автономный ретранслятор АР-001 |
1 |
|
|
7. |
Переносной компьютер с программным обеспечением для удаленного управления Системой по Wi-Fi (брызгозащищенный IP-55) с установленным ПО «БАРС-Клиент» и программным модулем «БАРС» |
1* |
|
|
8. |
Кабель питания (0,3м) |
1 |
|
|
9. |
Соединительный кабель управления двигателями КА И2-АР |
1** |
|
|
10. |
Промежуточная каретка для бандажных ручек с механизмом натяжения |
1*** |
|
|
11. |
Промежуточная каретка для бандажных ручек без механизма натяжения |
1*** |
|
|
12. |
Комплект бандажных ручек для труб диаметром от 325 мм до 1420мм |
1٭ |
|
|
13. |
Мерный пояс для труб диаметром от 325 мм до 1420мм |
1* |
|
|
14. |
Позиционер |
1 |
|
|
15. |
Образец калибровочный ОК 0,2-40, серийный № |
1 |
|
|
16. |
Эталон ISO 19232-5, серийный № |
1 |
|
|
17. |
Кейс для хранения и транспортировки кареток автоматизированного перемещения |
1 |
|
|
18. |
Чехол для бандажных ручек |
1* |
|
|
19. |
Руководство по эксплуатации |
1 |
|
|
20. |
Руководство пользователя программным обеспечением «БАРС-клиент» |
1 |
|
|
21. |
Паспорт |
1 |
Примечание: (٭) – поставляется по согласованию с Заказчиком;
(**) – поставляются длиной L1=1700мм для диапазона труб 530-1020, L2=2300мм для диапазона труб 1020-1420;
(***) – поставляется для труб диаметра от 630мм.
Данная комплектация может быть изменена в соответствии с техническими требованиями заказчика.
|
№ |
Наименование параметра |
Значение, тип, характеристика |
|
1. |
Размер чувствительной области детектора (ШхД), мм |
128х160 |
|
2. |
Шаг пикселя, мкм |
125 |
|
3. |
Разрешающая способность (по эталону Duplex IQI ISO 19232-5) |
9 D |
|
4. |
Разрядность АЦП, бит |
16 |
|
5. |
Энергетический диапазон, кВ |
50-300 |
|
6. |
Встроенные аккумуляторные источники питания: Тип Номинальное напряжение, В Максимальный ток, А Емкость, Ач Время заряда, ч |
LiNiCoAlO2 24 7 7 2 |
|
7. |
Параметры электропитания для зарядного устройства: Напряжение переменного тока, В Частота переменного тока, Гц |
220±22 50±1 |
|
8. |
Максимальная скорость сканирования при зоне перекрытия кадров 20 мм, м/мин. |
1 |
|
9. |
Максимальное непрерывное время работы при полном заряде ИАП БАРС 24-7-001, мин. |
120 |
|
10. |
Напряжение питания постоянного тока, В |
от 23 до 29 |
|
11. |
Потребляемая мощность, Вт, не более |
80 |
|
12. |
Радиационная толщина объектов контроля, мм |
до 65 |
|
13. |
Время монтажа системы, мин |
до 5 мин. |
|
14. |
Условия эксплуатации: |
|
|
|
– температура окружающей среды, °С |
от -30 до +45 |
|
|
– относительная влажность, % |
от 30 до 95 |
|
|
– атмосферное давление, кПа |
от 84 до 106 |
|
15. |
Средний срок службы, лет, не менее |
5 |
|
№ |
Характеристика, наименование показателей |
Значение |
|
1. |
Диапазон измерений линейных размеров, мм |
от 0,2 до 40 |
|
2. |
Пределы допускаемой абсолютной погрешности измерений линейных размеров в диапазоне от 0,2 до 40 мм |
±0,15 |
|
3. |
Достигаемая чувствительность контроля по ГОСТ 7512-82 |
1 класс |
|
4. |
Достигаемая чувствительность контроля по ГОСТ ISO 17636-2-2017 |
В класс |
Программное обеспечение «БАРС-клиент»
С помощью программного обеспечения оператор имеет возможность:
Следует отметить, что детектор, применяемый в системе «БАРС», имеет высокую чувствительность к рентгеновскому излучению и хорошее соотношение сигнала к шуму, что позволяет:
