Денситометр Densorapid A

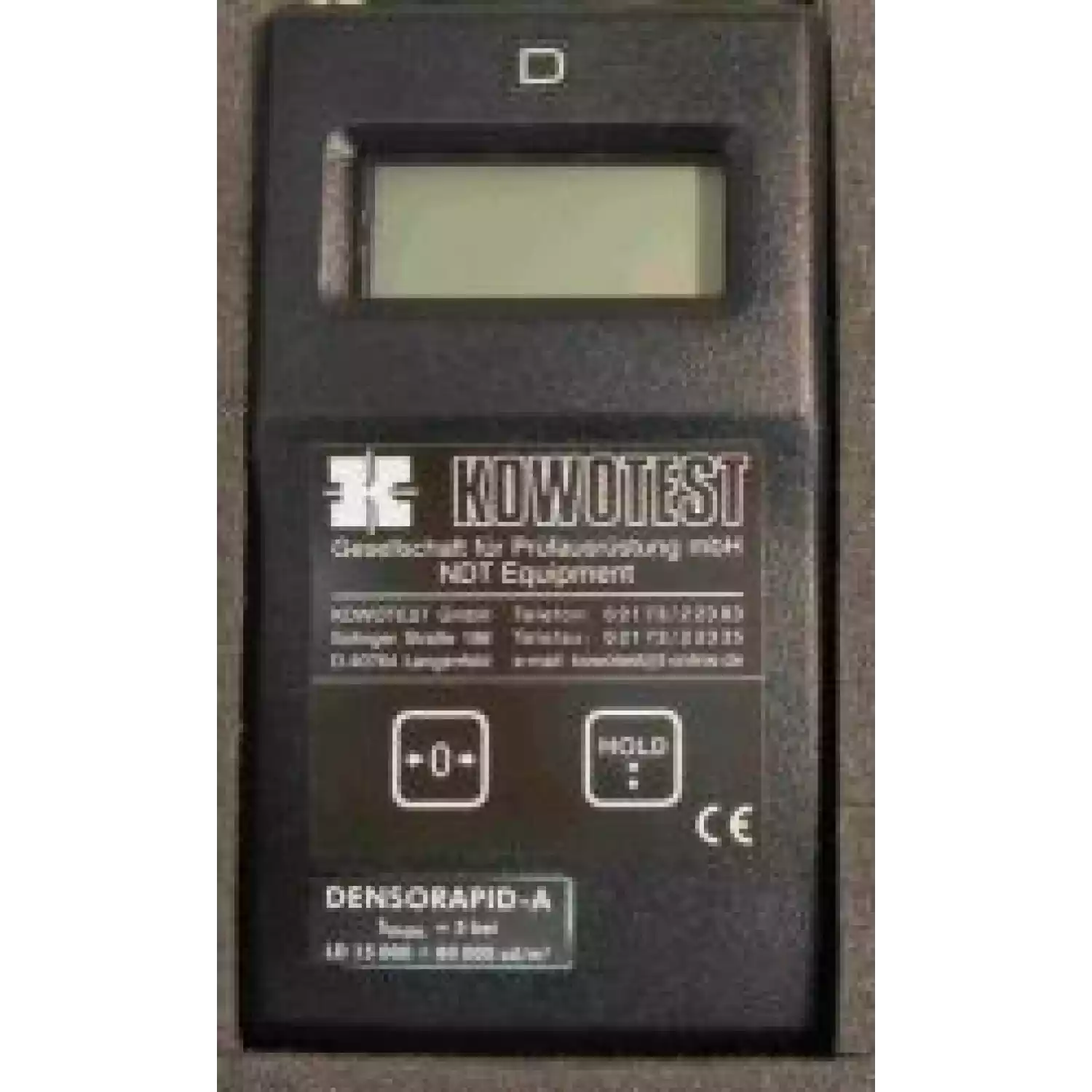

Денситометр DENSORAPID A  представляет собой цифровой прибор с ручным зондом и полуавтоматическим обнулением, служащий для фотометрического определения оптической плотности — степени почернения рентгеновских пленок. Для работы с рентгеновскими пленками компания Kowotest также предоставляет различные негатоскопы.

Оптическая плотность определяется через десятичный логарифм отношения интенсивности света перед пленкой (I°)  к интенсивности света (Id), пропущенного пленкой: S = Iº /Id.

Аналоговый входной сигнал преобразуется в приборе в цифровой выходной сигнал, считываемый с LCD-дисплея высотой 13 мм.
Цифровой блок денситометра связан со светочувствительным датчиком ─ фотодиодом. Фотодиод прибора разработан для использования с негатоскопами для просмотра рентгеновских пленок типа KOWOLUX 3  –KOWOLUX 7 с галогенными лампами для освещения поверхности и встроенными инфракрасными фильтрами. Предусмотрена возможность настройки прибора для использования с лампой накаливания и люминесцентной лампой.

Рентгеновская пленка размещается между источником света и цилиндрическим зондом датчика денситометра, располагаемым в вертикальном положении относительно наблюдаемой поверхности. Через отверстие зонда Ø 2 мм определенное количество фотонов проходящего через пленку света будет воздействовать на датчик, и на индикаторе цифрового блока будет высвечиваться значение оптической плотности пленки. Показания устанавливаются в течение нескольких миллисекунд. Измеренное значение может быть зафиксировано и сохранено в памяти.

Зонд надежно защищен от электромагнитных помех, имеет алюминиевый корпус и  управляется пальцами одной руки. В корпусе прибора помещены устройство индикации, усилитель и стабилизатор напряжения. Прибор работает от встроенной никель-кадмиевой аккумуляторной батареи, расположенной в монтажном отсеке и заряжаемой с помощью поставляемого зарядного устройства. Зарядку батареи до необходимого уровня ограничивает электронный предохранитель.

Калибровочная шкала оптической плотности используется для периодической поверки денситометра и сравнительной оценки измерений. Имеет 5 степеней затемнения от 0,2 до 3,95 в виде кружков Ø 8 мм, расположенных на одинаковом расстоянии 20 мм с цифровым обозначением и сеткой координат с погрешностью 0,02 S. Максимальное отклонение наибольшего значения калибровочной шкалы ≈ 0,05 S.

Перемещение измерительного зонда из эталонной точки на другие участки пленки допускается при условии одинаковой яркости освещенной поверхности.

Технические характеристики Денситометра Densorapid A

• Настраивается для измерения светового поля с яркостью света 15000–80000 cd/m2;
• Диапазон измерений: до S = 5;
• Погрешность измерения в пределах до 0,04 S (4%) при S до 3,5;
• Диапазон температур окружающей среды от + 10° С до + 35° С;
• Размеры прибора:  150 х 80 х 40 мм;
• Габариты футляра для переноски: 250 х 120 х 90 мм;
• Вес в комплекте 0,9 кг.
• Вес в комплекте:  0,9 кг.

Комплект поставки Денситометра DENSORAPID A

• Денситометр Densorapid А с зондом;
• Калибровочная шкала оптической плотности;
• Зарядное устройство;
• Футляр для переноски.
