Денситометр ДП-5004

Тип оборудования: денситометр, измеритель оптической плотности

Производитель: Литас, Россия

Серия: ДП

Модель: ДП 5004

Описание: Прибор для измерения оптической плотности рентгеновских снимков

Денситометр цифровой портативный ДП 5004 предназначен для измерения визуальной диффузионной оптической плотности почернения рентгенографической пленки.
Область применения: неразрушающий контроль материалов и изделий методом промышленной радиографии.

Денситометр ДП 5004 соответствует ТУ 4276-011-59116336-2009.

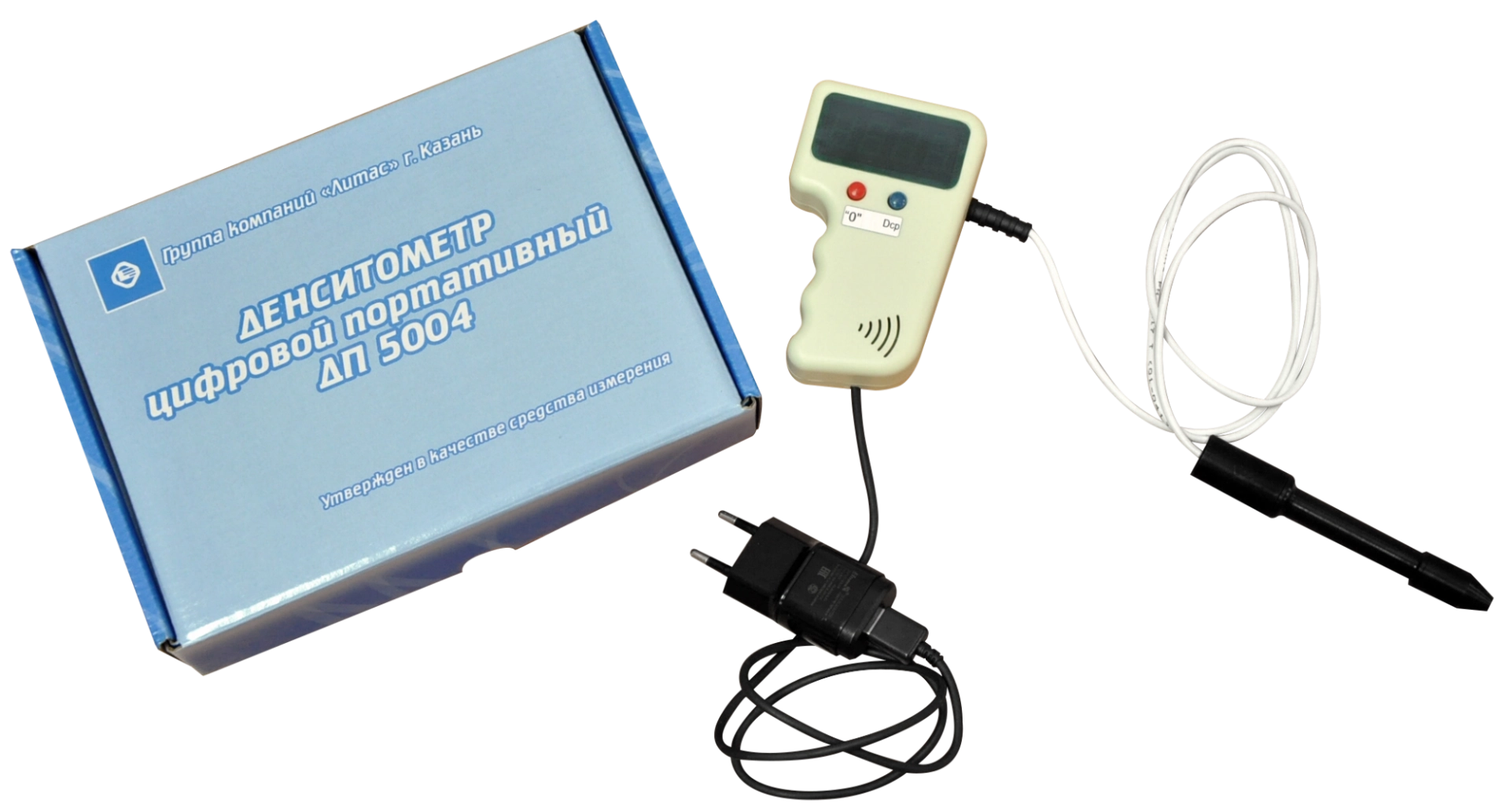

Денситометр состоит из измерительного щупа, индикаторного устройства и сетевого адаптера. Измерительный щуп и индикаторное устройство соединены неразъемным кабелем. В измерительном щупе помещен специальный оптоэлектронный преобразователь. В индикаторном устройстве размещены микропроцессор и 4-х разрядный цифровой индикатор. Питание денситометра осуществляется через сетевой адаптер, преобразующий сетевое напряжение 220В, 50Гц в постоянное напряжение +5 В.
Световой поток, прошедший через рентгеновский снимок поступает на матрицу светоприемника в оптоэлектронном преобразователе, который преобразует световой поток в цифровой код, поступающий на микропроцессор. Оптическая плотность почернения вычисляется микропроцессором и ее значение высвечивается на цифровом индикаторе.
Денситометр ДП 5004 работает с осветительным прибором для просмотра рентгенографических снимков. Для нормальной работы денситометра осветительный прибор, который используется для измерений плотностей почернения изображения на рентгенографических снимках, должен обеспечить яркость от 10000 до 50000 кд/м2. Яркостей свыше 100000 кд/м2 следует избегать.

При работе с осветительными приборами с меньшей яркостью, в которых, например, используются люминесцентные лампы, начинать измерения следует через 10-20 мин , когда произойдет стабилизация их температурного режима и, соответственно, стабилизация яркости светового поля. В этом случае измеряемая плотность почернения уменьшится.

Технические характеристики цифрового портативного денситометра ДП-5004:

Диапазон измерений	0 ÷ ± 6,0
Сертифицированный диапазон измерений	0 ÷ ± 5,0
Точность индикации	± 0,01
Точность измерений	± 0,03 в диапазоне 0 ÷ ± 5,0
Размер проверяемого поля, мм	1,7 (диаметр)
Продолжительность измерения	не более 0,4 секунды
Калибровка нуля	полуавтоматическая
Яркость индикатора	5600 mcd
Диапазон рабочих температур, оС	-20 ÷ +55
Диапазон температур хранения, оС	-50 ÷ +75
Питание прибора В/Гц	220 ± 10% / 50/60 Hz, < 5 Вт
Размеры, мм	100×60×25
Вес, г	210

Условия эксплуатации:

температура окружающей среды +10 - +35°C;
относительная влажность воздуха не более 80% при температуре 25°C;
отсутствие в помещении токопроводящей пыли.

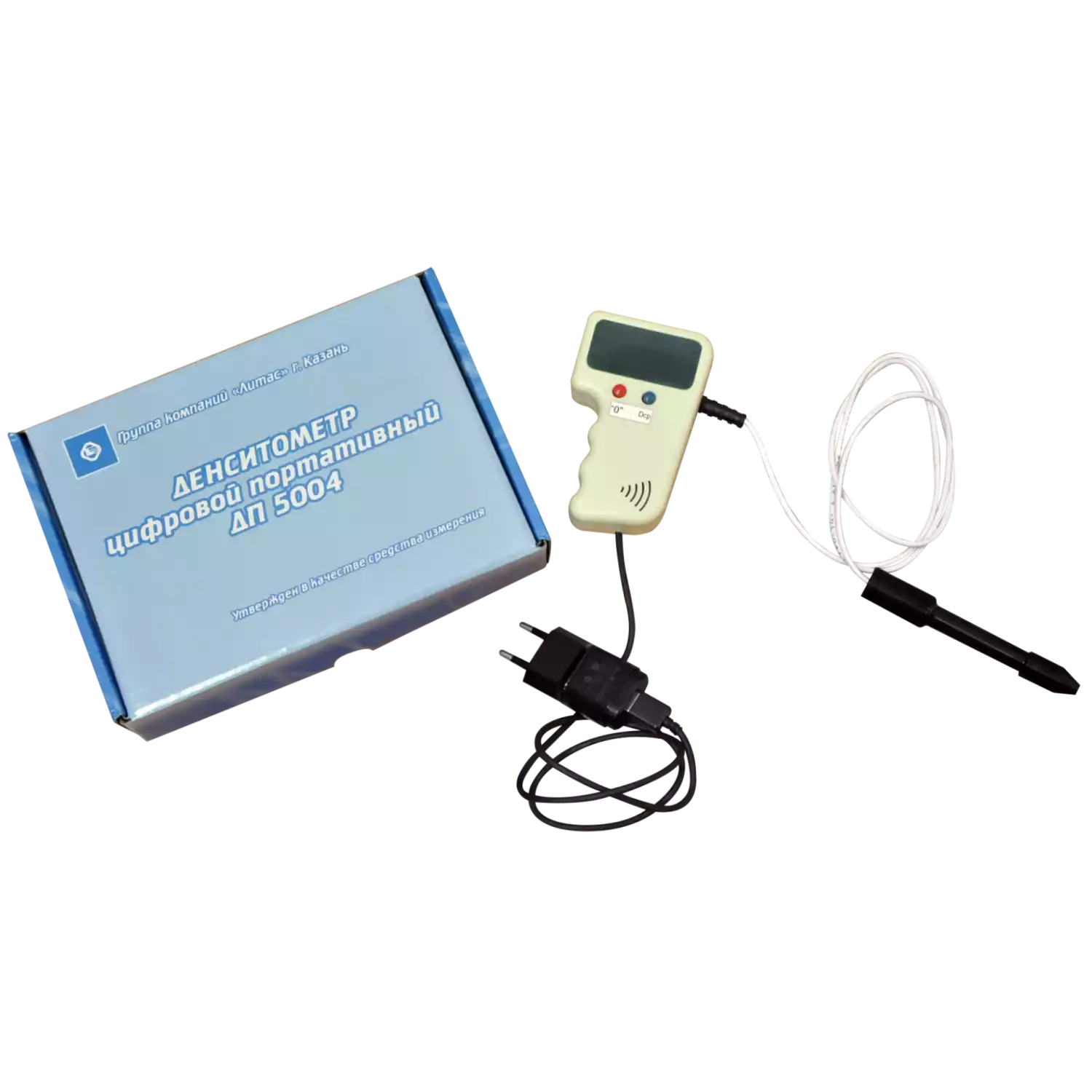

Комплект поставки:

денситометр ДП 5004 с измерительным щупом;
защитный колпачок;
сетевой адаптер;
руководство по эксплуатации и паспорт;
методика поверки.

*Технические характеристики и комплект поставки денситометра могут быть изменены производителем без предварительного уведомления.
