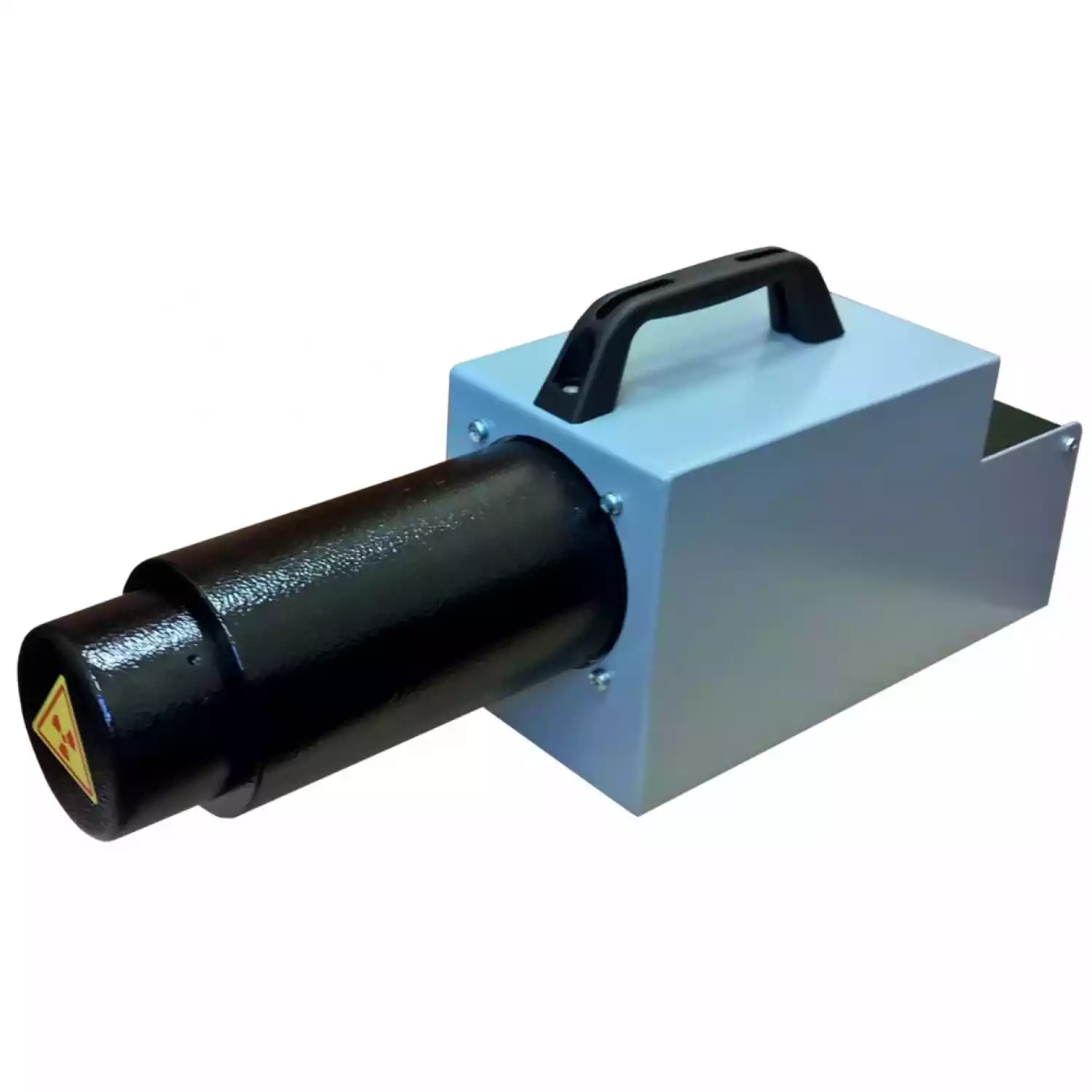

Импульсный рентгеновский аппарат Арина-7

Под заказ
Артикул: 425516
Спектрофлэш
Компактный и простой рентгеновский аппарат АРИНА-7, не требующий специальных навыков работы. Максимальная толщина просвечиваемого материала по стали: с применением высококонтрастной рентгеновской пленки со свинцовыми усиливающими экранами до 40 мм, с применением высокочувствительной рентгеновской пленки в с флуоресцентными усиливающими экранами до 80 мм. Рабочее напряжение на аноде рентгеновской трубки не менее 250 кВ. Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 1,5 мин не менее 1000 мР.
Под заказ
330 000
Купить в 1 клик
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Описание Импульсный рентгеновский аппарат Арина-7

Тип оборудования: Рентгеновский аппарат, рентгенаппарат, рентгеновский дефектоскоп, рентгеновская трубка

Производитель: Россия

Серия: АРИНА

Модель: АРИНА-7

Описание: Переносной импульсный рентгеновский аппарат

Гарантия на импульсный рентгеновский аппарат АРИНА-7: 12 месяцев

Назначение рентгеновского аппарата АРИНА-7

Портативный импульсный рентгеновский аппарат АРИНА-7 предназначен для дефектоскопии промышленных изделий, методом радиографического неразрушающего контроля (методом рентгенографии). Рентгеновский аппарат АРИНА-7 применяют в промышленности для контроля качества сварных швов трубопроводов, металлических сварных конструкций, листовых и профильных изделий, а также отливок и паковок из цветных и черных металлов.

Импульсный рентгеновский аппарат Арина-7 является одним из самых мощных приборов в этой серии с рабочим напряжением анода на рентгеновской трубке не менее 250 кВ. Рентгеновский аппарат этой серии представляет собой компактную переносную модель, в которой учтены последние достижения и разработки в области радиографии. Импульсный аппарат АРИНА-7 состоит из рентгеновского моноблока и ручного пульта управления, которые соединены между собой кабелем длинной 20 метров, что обеспечивает полную безопасность оператора.

Рентгеновский аппарат АРИНА-7 является самым мощным диагностическим комплексом в линейке рентгеновских аппаратов серии АРИНА. Благодаря высокой мощности рентгенаппарат АРИНА-7 позволяет контролировать объекты толщиной стали до 80 мм, что дает этому аппарату широкие спектр применения в области радиографии. Кроме этого, рентгеновский аппарат Арина 7 имеет существенно больший ресурс работы по сравнению с аппаратами предыдущей серии.

Рентгеновский аппарат Арина 7 работает на принципе взрывной электронной эмиссии в рентгеновской трубке с холодным катодом.

Отличительные особенности рентген аппарата Арина-7

  • Компактный и простой рентгеновский аппарат, не требующий специальных навыков работы.
  • Самый популярный рентгеновский аппарат в России. Имеет хорошее рабочее напряжение на трубке- 250 кВ
  • Простота в обслуживании
  • Максимальная толщина просвечиваемого материала по стали:
      • с применением высококонтрастной рентгеновской пленки в комбинации со свинцовыми усиливающими экранами до 40 мм
      • с применением высокочувствительной рентгеновской пленки в комбинации с флуоресцентными усиливающими экранами до 80 мм
  • Возможность направленного и панорамного просвечивания

Условия эксплуатации рентгеновского аппарата арина-7

УХЛ1 по ГОСТ 15150-69, но для работы при температурах от минус 40 до плюс 50°С, атмосферном давлении 101,3+5,3-25,6 кПа (760+40-200 мм рт. ст.), относительной влажности воздуха до 100% при температуре плюс 25° С и при более низких температурах без конденсации влаги.

Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1000 имп. не менее 1500 мР. Интервал времени, в течении которого будут набраны 1000 импульсов, соответствует 1,5 минутам при напряжении питания аппарата (220±2) В.
Амплитуда напряжения на рентгеновской трубке 250...270 кВ

  • Диаметр фокусного пятна: 2 мм
  • Напряжение питания: сеть переменного тока 220В, 50Гц
  • Аккумуляторная батарея: 24В
  • Диапазон экспозиций: (7...300) сек

Масса и габаритные размеры составных частей рентгеновского аппарата АРИНА 7

Рентгеновский блок АРИНА-7:

Масса

8,5

кг

Длина

580

мм

Ширина

150

мм

Высота

200

мм

Пульт управления:

Масса

6,0

кг

Длина

380

мм

Ширина

270

мм

Высота

100

мм



ВНИМАНИЕ! Во избежание перегрева рентгеновского блока и выхода его из строя, суммарная экспозиция за 1 час работы аппарата не должна превышать 15 минут.

Технические характеристики рентгеновского аппарата АРИНА-7

Наименование

Рентгеновский аппарат Арина-7

Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее

250

Просвечиваемая толщина стали с флуоресцентными усиливающими экранами

80

Просвечиваемая толщина стали с помощью высококонтрастных рентгеновских пленок

40

Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 1,5 мин, мР, не менее

1000

Габаритные размеры высоковольтного блока, мм

580х130х210

Габаритные размеры пульта управления, мм

380х270

Масса высоковольтного блока, кг

8,5

Масса пульта управления, кг

6,8



Комплект поставки рентгеновского аппарата АРИНА-7

  • Высоковольтный рентгеновский моноблок
  • Блок питания и управления аппаратом
  • Соединительный кабель, 20 м.
  • Транспортировочный футляр
