Тип оборудования: Рентгеновский аппарат, рентгенаппарат
Производитель: Россия
Серия: АРИНА

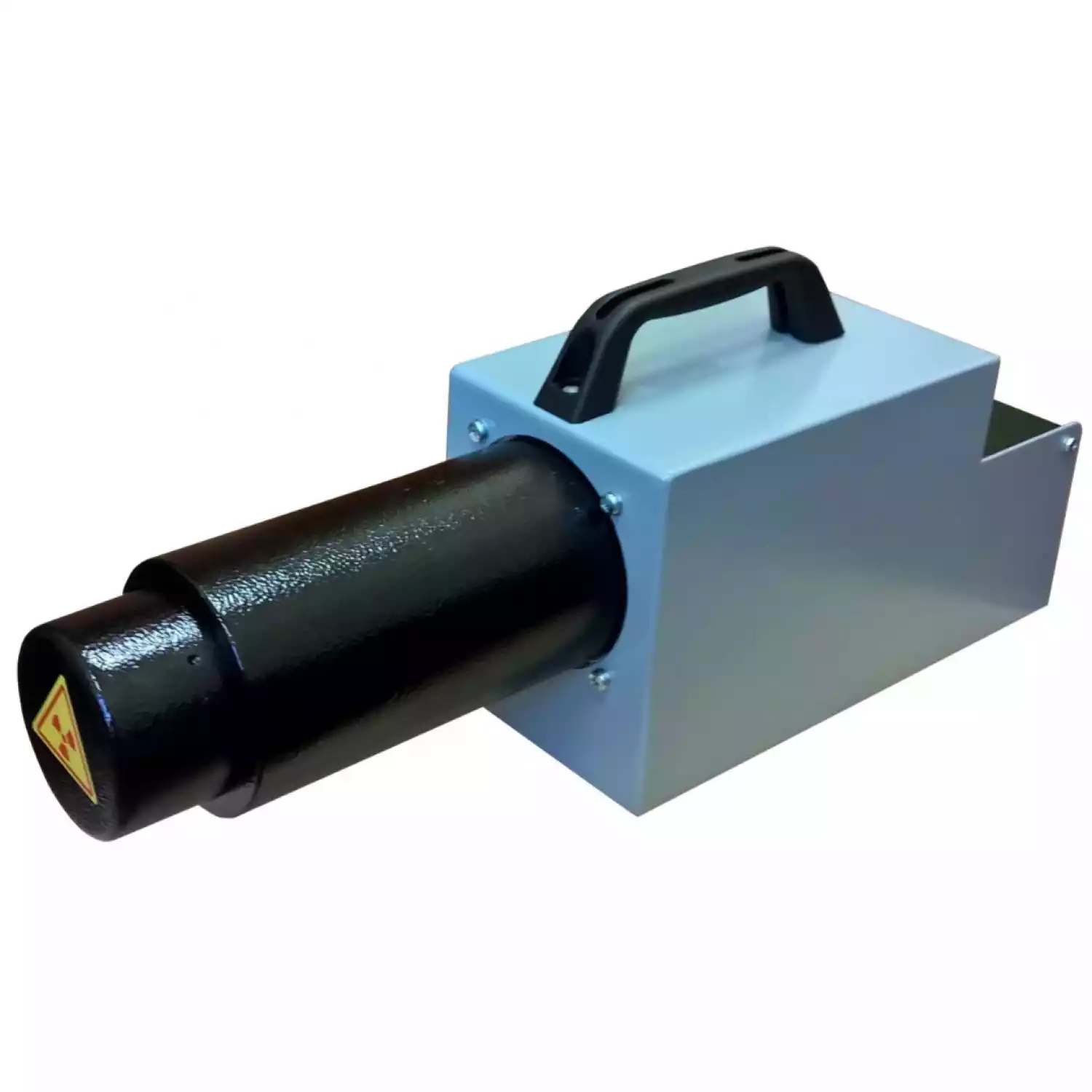

Модель: АРИНА-9
Описание: Переносной импульсный рентгеновский аппарат
Назначение рентгеновского аппарата АРИНА-9
Портативные импульсные рентгеновские аппараты серии АРИНА предназначены для использования в качестве источника рентгеновского излучения при неразрушающем контроле материалов методом рентгенографии.
Рентгеновский аппарат Арина-9 в корпусе Арина-3 с рентгенографическими характеристиками рентгенаппарата Арина-7. В аппарате АРИНА-9 используется новая металлокерамическая трубка, новый разрядник - обостритель и новый первичный коммутатор. Кроме того, пульт управления аппарата имеет существенно большую среднюю мощность по сравнению с пультами всех предшествующих моделей Арины. Время непрерывной работы аппарата составляет 30 мин. От перегрева его предохраняет термореле, автоматически выключающее аппарат при достижении критической температуры масла в высоковольтном блоке. Комбинация этих элементов позволила не только снизить массогабаритные параметры аппарата, но и существенно увеличить ресурс его работы как минимум в два раза по сравнению со всеми выпускаемыми в настоящее время моделями серии Арина (ресурс работы аппарата при стендовых испытаниях превышал 150 часов). Рентгеновский аппарат Арина-9 наиболее эффективно использовать для контроля толстостенных труб большого диаметра, хотя и средние и малые трубопроводы могут контролироваться данным аппаратом столь же успешно.
Условия эксплуатации рентгеновского аппарата АРИНА-9: в диапазоне температур от минус 40 до плюс 50°С, атмосферном давлении 101,3+5,3-25,6кПа (760+40-200мм рт ст), относительной влажности воздуха до 98% при температуре плюс 25°С и при более низких температурах без конденсации влаги.
Технические характеристики рентгеновского аппарата АРИНА-9
|
Рабочее напряжение на рентгеновской трубке, кВ |
300 |
|
Диаметр фокусного пятна, мм |
2,5 |
|
Толщина просвечиваемой стали: - с применением свинцовой фольги, мм |
45 |
|
- с применением флуоресцентных усиливающих экранов, мм |
90 |
|
Доза излучения за импульс на расстоянии 0,5 м от фокуса, мР |
2 |
|
Частота следования рентгеновских импульсов, Гц |
10 |
|
Потребляемая мощность, Вт |
300 |
|
Вес излучателя, кг |
9 |
|
Габариты |
520х215х135 |

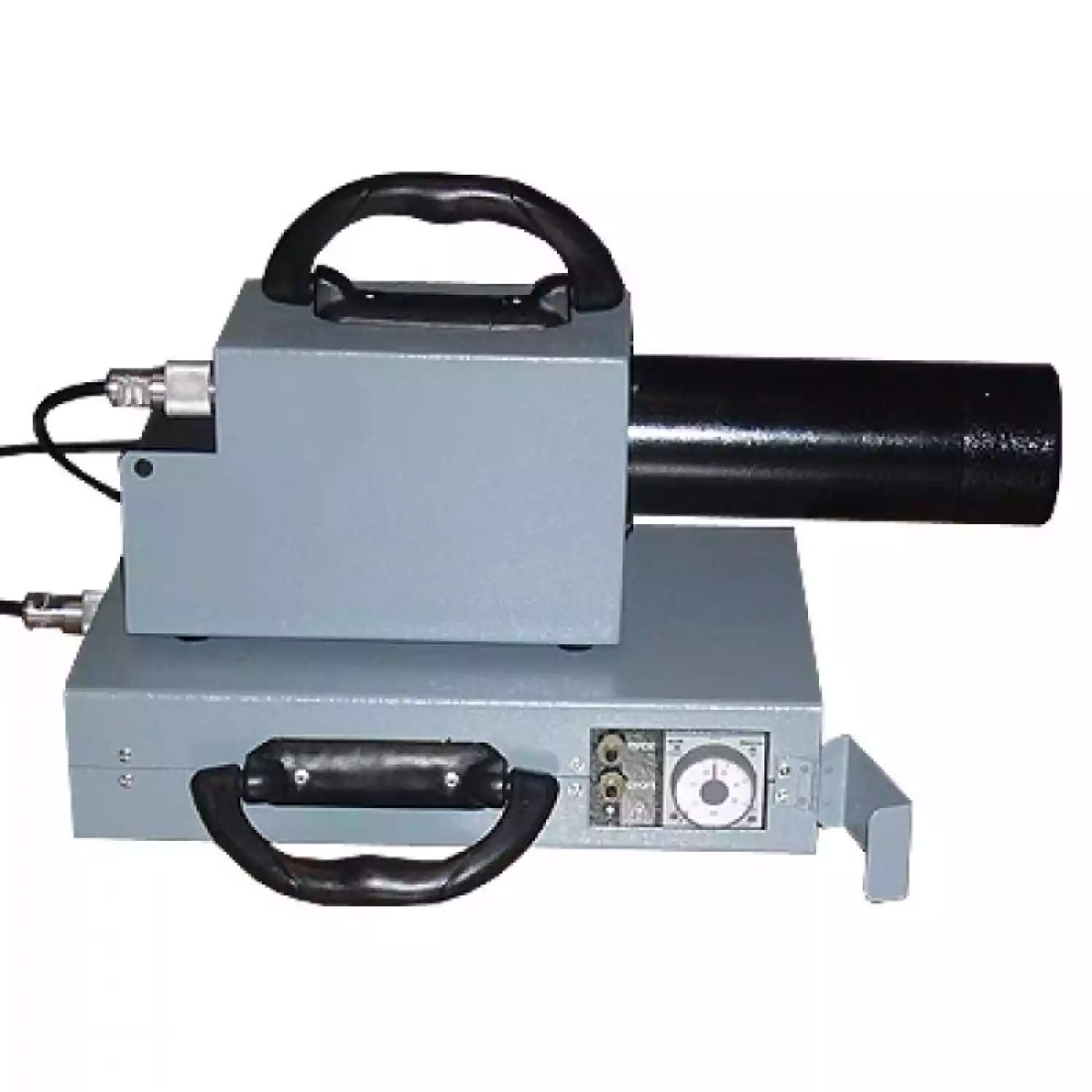

Комплект поставки рентгеновского аппарата АРИНА-9
- Высоковольтный блок
- Пульт управления
- Кабель соединительный
- Кабель 220В
- Кабель 24В
- Сумка / КОФР
ВНИМАНИЕ! Рекомендуем укомплектовать рентгеновский аппарат АРИНА-9 блоком питания на 24В и устройством для крепления на трубу.
