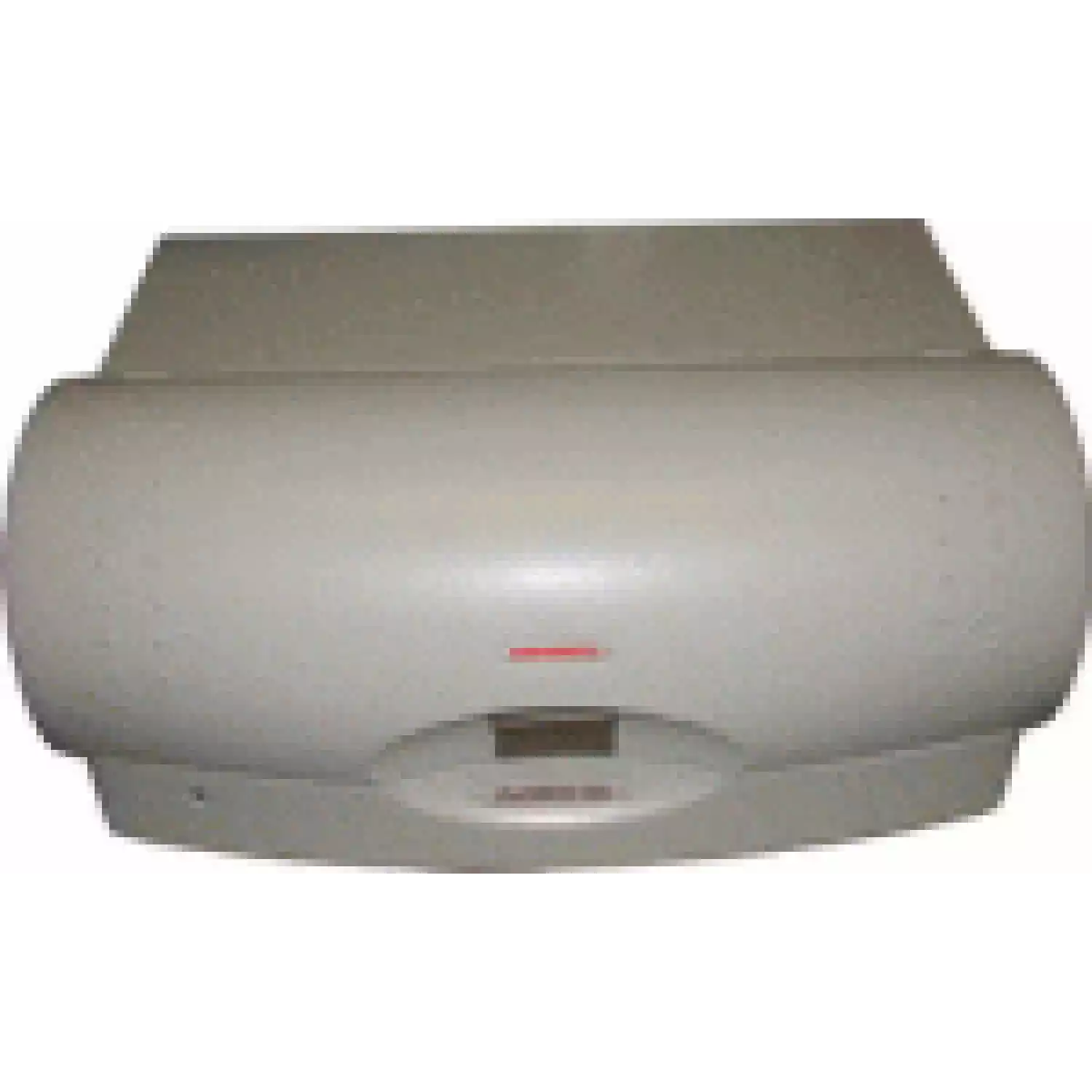

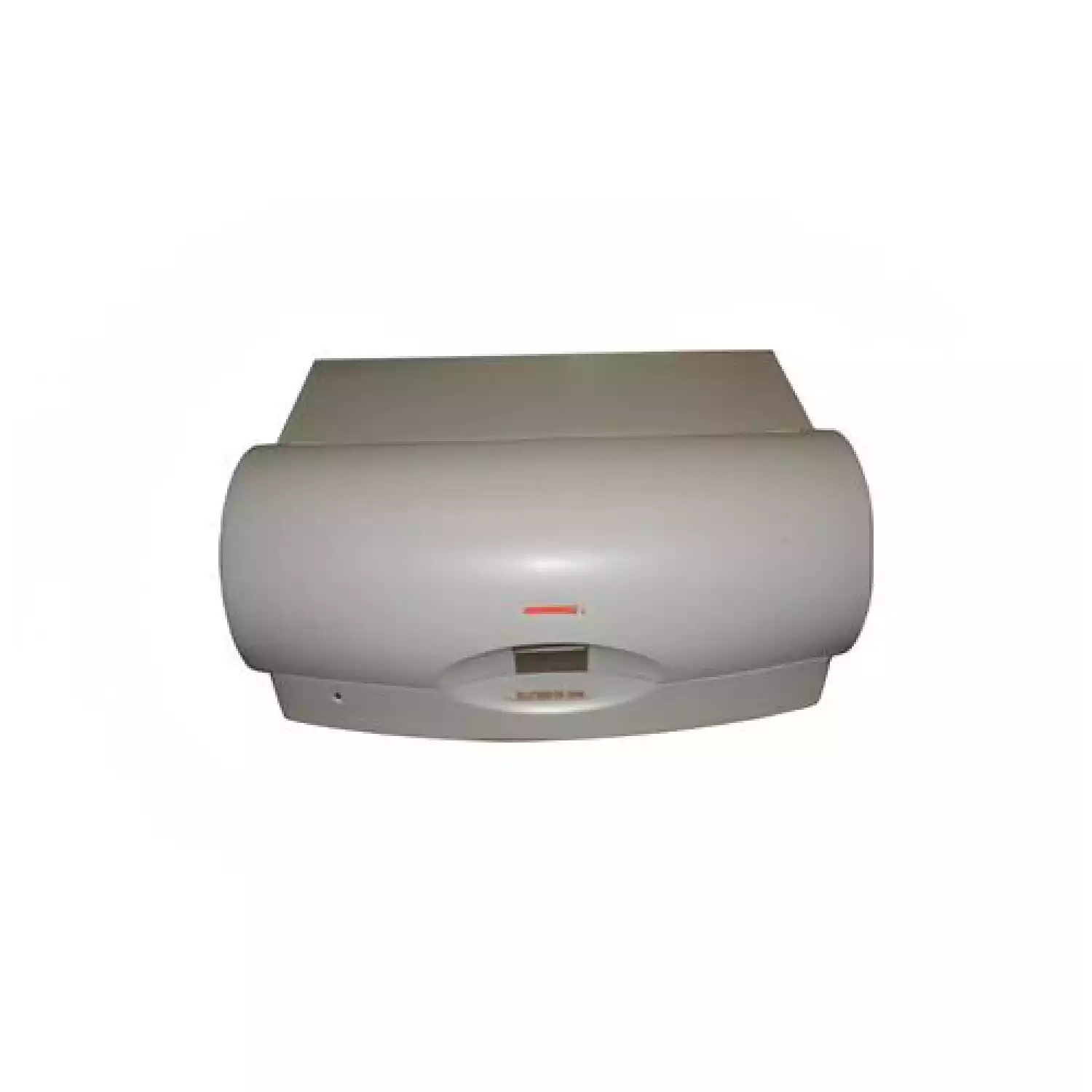

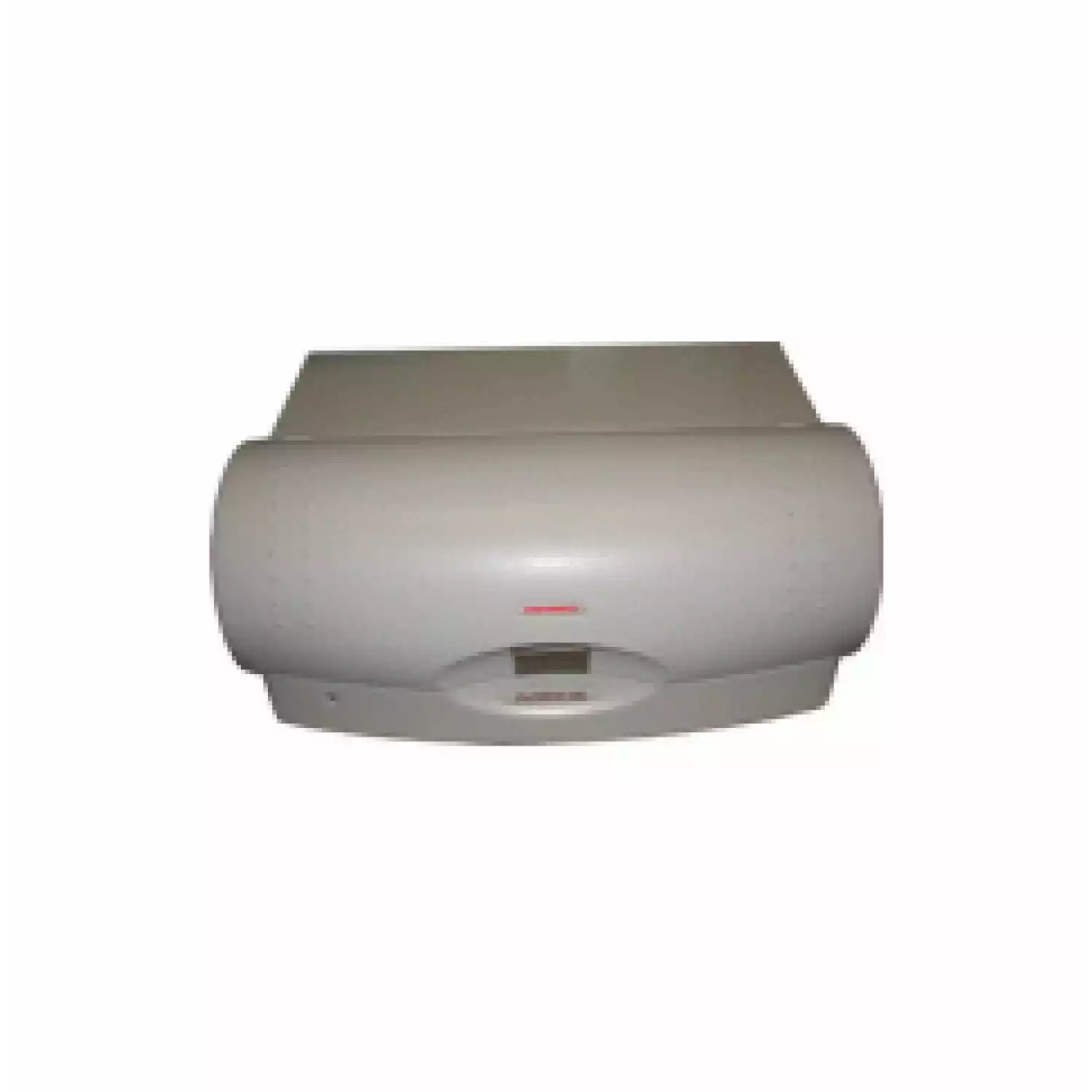

Комплекс цифровой радиографии ФОСФОМАТИК-21М

Под заказ
Артикул: 432116
Тестрон
Комплекс цифровой радиографии ФОСФОМАТИК-21М - недорогая система в мобильном исполнении для небольших лабораторий. Барабанное сканирование, размеры пластин не более 25х30. Протяжка пластин: барабанная. Максимальный размер пластин*: 25 х 30 см. Максимальная производительность: 10-12 пластин 25х30 см в час. Качество снимка соответствует пленке*: D7, R7, AA400. Динамический диапазон по экспозиционной дозе*: > 10 раз. Система стирания пластин: встроенная. Габариты: 480 х 320 х 220 мм. Вес: 15,5 кг. Питание: 100В...250В 50/60Гц.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Комплекс цифровой радиографии ФОСФОМАТИК-21М

Тип оборудования: рентгенографический комплекс

Производитель: Россия

Серия: ФОСФОМАТИК

Модель: ФОСФОМАТИК-21М

Описание: прибор для рентгенографии

Гарантия на комплекс цифровой радиографии ФОСФОМАТИК-21М: 12 месяцев.

Назначение прибора:

Комплекс цифровой радиографии ФОСФОМАТИК-21М предназначен для высококачественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов контроля. Возможен контроль объектов сложной формы с затрудненным доступом к контролируемым соединениям, а также, контроль трубопроводов, резервуаров и других объектов в нестационарных условиях: на территории нефтеперерабатывающих предприятий, магистральных трубопроводах, электростанциях и т.д.

Мобильная система Фосфоматик-21М используется в основном для небольших лабораторий. Фосфоматик-21М реализует барабанное сканирование, размеры пластин не более 25 х 30. Используется как в стационарных так и в мобильных лабораториях.

Особенности установки Фосфоматик-21М:

  • Исполнение: мобильное.
  • Протяжка пластин: барабанная.
  • Максимальный размер пластин*: 25 х 30 см.
  • Максимальная производительность: 10-12 пластин 25х30 см в час.
  • Качество снимка соответствует пленке*: D7, R7, AA400.
  • Динамический диапазон по экспозиционной дозе*: > 10 раз.
  • Система стирания пластин: встроенная.
  • Габариты: 480 х 320 х 220 мм.
  • Вес: 15,5 кг.
  • Питание: 100 В...250 В 50/60 Гц.

Схема контроля строится точно так же, как и в традиционной радиографии. Однако, вместо рентгеновской пленки применяются высококонтрастные гибкие многоразовые фосфорные пластины.

После экспозиции пластина вставляется в специальный сканер для считывания изображения компьютером. После помещения в стирающее устройство пластина вновь готова к использованию.

Метод цифровой радиографии сочетает достоинства радиографии и рентгенотелевидения. Это, с одной стороны присущие рентгенотелевидению оперативность контроля, электронная обработка и архивирование изображений, исключение расходных материалов и процессов химической обработки, а с другой стороны - возможности исследования объектов любой конфигурации и неограниченных габаритов, а также приближения приемника излучения вплотную к объекту, как при съемке на пленку.

По своему динамическому диапазону этот метод превосходит не только рентгенотелевизионный, но и радиографию. С его помощью возможна регистрация изображения объекта с большим перепадом толщин за одну экспозицию с последующим просмотром участков различной оптической плотности с помощью регулировок яркости и контраста изображения.

Пластины совместимы с любыми источниками радиации энергиями от 10 эВ до 15 МэВ (рентгеновские аппараты постоянного потенциала и импульсного действия, радионуклидные источники).

Они могут изгибаться, повторяя рельеф объекта контроля, а также могут быть нарезаны в нужный размер.

Пластины после экспозиции могут храниться длительное время, они слабочувствительны к свету и требуют защиты лишь от прямых солнечных лучей (достаточен конверт из черной бумаги или полиэтилена).

Расходы на пленку и реактивы отпадают вместе c процессами проявки, сушки и хранения пленки, присущими традиционной радиографии.

Изображения сохраняются сразу в электронном виде и могут подвергаться цифровой обработке с целью улучшения выявляемости дефектов. Становится возможным автоматизированный поиск дефектов и измерение их параметров.

Громоздкие архивы рентгеновской пленки заменяются компактной компьютерной базой данных.
Оператор может быстро и точно измерить размеры дефекта на увеличенном фрагменте изображения на экране компьютера.
Сканер может быть размещен в передвижной лаборатории, что позволит проводить большие объемы контроля при ограниченном наборе пластин. Оператор может на месте, быстро проверить результат съемки и при необходимости повторить экспозицию.

Комплекс построен на базе сканирующего устройства и фосфорных пластин производства фирмы KODAK и оснащен программным обеспечением, разработанным по заказу фирмы KODAK.

ФОСФОМАТИК- первый комплекс, обеспечивающий действительно равноценную замену рентгеновской пленке для целей промышленной радиографии.

Программное обеспечение ФОСФОМАТИК-21М выполняет следующие функции:

Цифровая обработка изображений до 16 бит градаций серого:

  • подавление шумов
  • регулирование яркости, контраста
  • более 20 цифровых фильтров
  • масштабирование изображения, функция «цифровая лупа»
  • вывод гистограммы изображения и профиля яркости
  • задание контраста по гистограмме и профилю яркости
  • задание контраста на выделенном участке изображения
  • функция негатив/позитив
    - Измерение линейных размеров по изображению и по профилю плотности
    - Одновременная работа с несколькими изображениями
    - Редактирование и выполнение последовательностей действий
    - Нанесение текста и меток на изображение
    - Поддержка централизованных и удаленных баз данных
    - Конфигурируемый пользователем протокол контроля
    - Запись оцифрованных изображений на внешние носители
    - Печать изображений и протоколов контроля.

Технические характеристики комплекса "Фосфоматик":

  • Сканирующая система:
    Габариты сканирующего устройства 35/40:
    ширина 52.5 см
    глубина 67.5 см
    масса 64 кг. Напряжение питания 220в (возможно питание от автомобильного аккумулятора).
    Потребляемая мощность 150 Вт.
  • Стирающее устройство:
    Время стирания изображения от 60 сек.
    Габариты стирающего устройства ширина 75 см
    глубина 44 см
    высота 12 см
    масса 14 кг. Напряжение питания 220 В
    Потребляемая мощность 450 Вт.

Стирающее устройство ставится отдельно от сканера.
Визуальное разрешение соответствует ГОСТ 29025-91, и составляет значения не хуже указанных в таблице.

Тип комплекса Разрешение по одиночному медному проводу, не менее
ФОСФОМАТИК -21 100мкм (5,0 пар линий/мм)
ФОСФОМАТИК -35 75 мкм
ФОСФОМАТИК -40 40 мкм



В модели Фосфоматик-21 стирающее устройство совмещено со сканером.

Система архивирования и обработки изображения (базовая комплектация):

Процессор Pentium IV 3.2 GHz
Шина ISA+PCI
Память 2048 Mb
Жесткий диск 160 GB
Сетевая карта 100 Mbps TX
Система архивирования DVD-RW 4.7 GB
Монитор 19" (возможна замена на 22")



Дополнительные принадлежности к комплексу ФОСФОМАТИК-21М:

  • Источник бесперебойного питания 500 ВА
  • Дополнительная система архивирования на МО дисках
  • Лазерный принтер 600 точек на дюйм для печати протоколов контроля
  • Лазерный принтер 1200 точек на дюйм для печати изображений и протоколов
  • Монитор 22" вместо 19"
  • Устройство питания от аккумулятора 12 в

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
