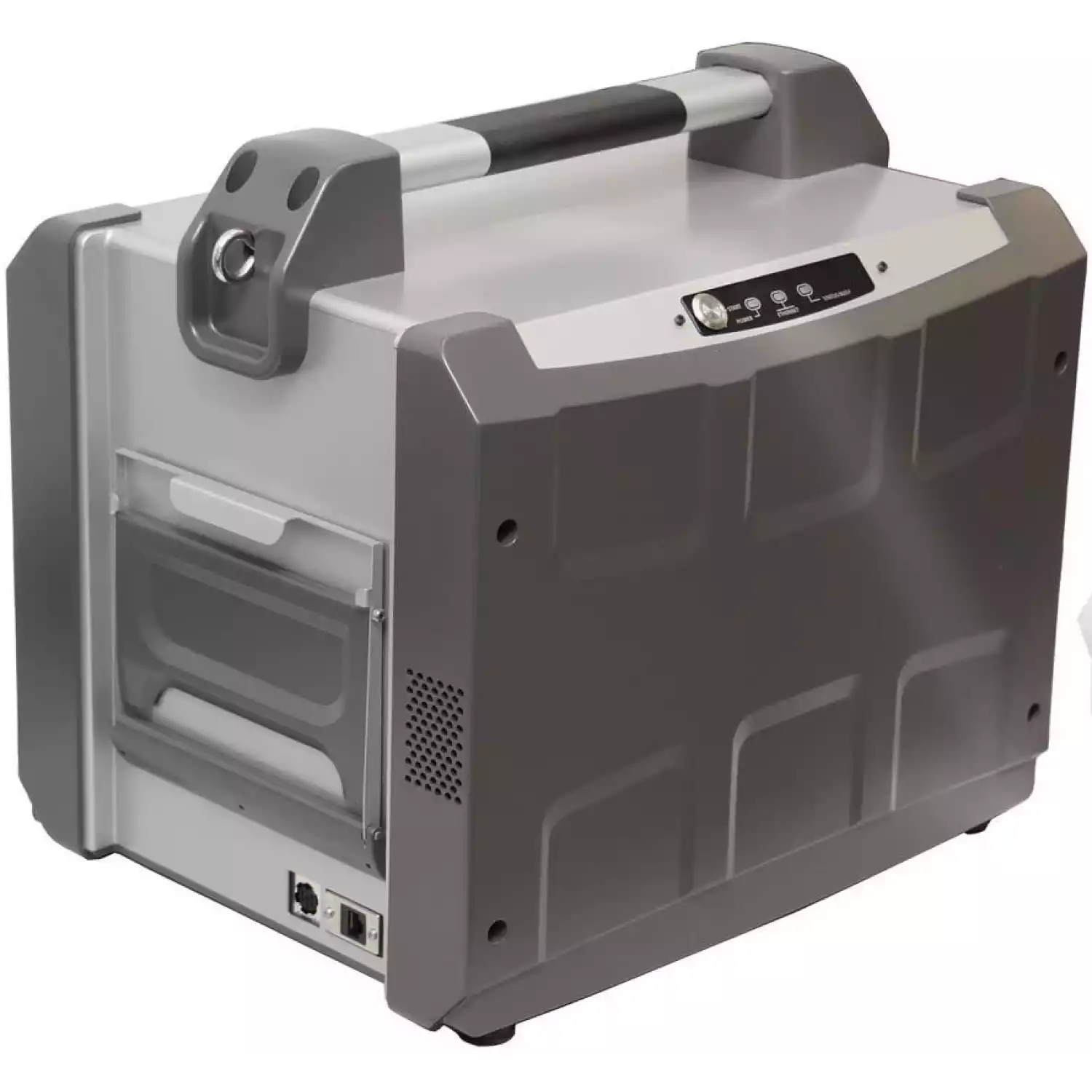

Переносной комплекс цифровой радиографии ФОСФОМАТИК-40 / 100-НРХ-PRO

Под заказ
Артикул: 432916
Тестрон
Переносной комплекс цифровой радиографии ФОСФОМАТИК-40/100-НРХ-2 для высококачественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов рентгеновского контроля. Идеален для использования в полевых условиях. Встроенный аккумулятор обеспечивает до 45 минут непрерывного сканирования фосфорных пластин. Время подготовки к работе после транспортировки не более 5 минут. Время сканирования пластины около 40с.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Переносной комплекс цифровой радиографии ФОСФОМАТИК-40 / 100-НРХ-PRO

Производитель: Тестрон

Гарантийный срок: 12 месяцев

Назначение:

Переносной комплекс цифровой радиографии ФОСФОМАТИК-40/100-НРХ-2 предназначен для высококачественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов рентгеновского контроля. Идеален для использования в полевых условиях. Встроенный аккумулятор обеспечивает до 45 минут непрерывного сканирования фосфорных пластин. Время подготовки к работе после транспортировки не превышает 5 минут, что вместе со среднем временем сканирования пластины около 40с обеспечивает невероятно высокую оперативность контроля.

Основные технические характеристики:

Сканирующая система
Исполнение Переносное
Сканирование гибких пластин без использования кассет Имеется
Схема протяжки гибких пластин без кассет Горизонтальная без изгиба пластины, чувствительным слоем вверх.
Исключается осыпание грязи с пластины внутрь сканирующего устройства.
Расположение сканирующей оптики Над пластиной, исключается осыпание грязи и пыли на оптические элементы системы.
Избыточное давление сжатого воздуха в области
сканирования для автоматического сдувания пыли с пластины
Имеется
Максимальный размер листовой пластины Не менее 152х430мм
Максимальный размер рулонной пластины Не менее 152х2500 мм (длина ограничивается только размерами
имеющихся в продаже рулонных пластин)
Поддержка рулонных пластин Да, автоматическое протягивание не менее 2500 мм
(длина ограничивается только размерами имеющихся
в продаже рулонных пластин)
Время считывания изображения 152 х 430 мм 25÷100с в зависимости от разрешения
Визуальное разрешение Не менее 45-50 линий/мм (ограничивается фосфорной
пластиной Flex Blue)
Аналогово-цифровой преобразователь
(динамический диапазон)
Патентованный логарифмический усилитель-преобразователь - 24 бита
Размер лазерного пятна 12.5 мкм
Минимальный размер пикселя 12.5 мкм
Поддержка разнотолщинности исследуемых изделий
(фотографическая широта)
Имеется, в разных частях изделия допускается перепад по экспозиционной
дозе не менее чем в 3000 раз в рамках одной экспозиции и одного
сканирования
Система стирания Встроенная, светодиодная
Чувствительность контроля по ГОСТ 7512-82 в диапазоне
радиационных толщин до 100мм стали, не хуже
1 класс
Чувствительность контроля по ПНАЭ Г-7-010-89 в
диапазоне радиационных толщин до 100мм стали, не хуже
1 категория
Сертификат средства измерения Комплекс внесен в Госреестр средств измерений.
Система обработки и архивирования изображений
Исполнение Ноутбук с диагональю экрана 19"
Процессор Intel Core i5
Память 8 Гб
Жёсткий диск 1 Тб
Операционная система Windows 7 х64
Ток питающей электросети 110-220В (AC) ±10%, 50Гц ±5 или аккумулятор 24В
Влажность (без конденсации влаги) до 80% при 25 °С
Максимально потребляемая мощность 80 Вт
Габариты сканирующего устройства (ДхШхВ) 410x330x310 мм
Вес сканирующего устройства 16 кг



Комплект поставки:

  • Цифровой радиографический сканер ФОСФОМАТИК-40 / 100-HPX-PRO - 1 шт.
  • Ноутбук с ПО улучшения и архивирования изображений - 1 шт.
  • Гибкая фосфорная пластина Flex Blue 10*43см - 1 шт.

Прочие характеристики

Исполнение комплекса цифровой радиографии - переносное со встроенным аккумулятором и с функцией обдува пластин сжатым воздухом при подаче на сканирование. Идеален для полевых условий эксплуатации размещения в мобильных лабораториях.

Протяжка пластин - горизонтальная без изгиба пластин. Пластина подается на сканирование лицевой поверхностью вверх, отсутствует трение чувствительного слоя по направляющим поверхностям. Сканирующая оптика располагается над пластиной, а не под ней, что предотвращает попадание пыли на оптику и ухудшение качества изображений в ходе эксплуатации прибора.

Применяемые электронная схема и алгоритм обработки входного сигнала обеспечивают перепад входных экспозиционных доз для одного снимка более 3000/1. Есть возможность за одну экспозицию и одно сканирование контролировать изделия с десятикратным перепадом толщин (от 3 до 30 мм на одном снимке) при сохранении чувствительности по 1 классу, ГОСТ 7512-82 во всем диапазоне.

Чувствительность контроля примерно соответствует получаемой на радиографической пленке Kodak MX125. Максимальная ширина пластин - 15см. Встроенная светодиодная система стирания пластин.

Чувствительность контроля - по 1 классу по ГОСТ 7512-82; по 1-ой категории ПНАЭГ-7-010-89. Комплекс имеет подтверждающие документы на соответствие ГОСТ 7512-82 и ПНАЭГ-7-010-89 а также утвержденные уполномоченным органом методические инструкции.

Температурный диапазон применения пластин - от -50 до +85 °C.
