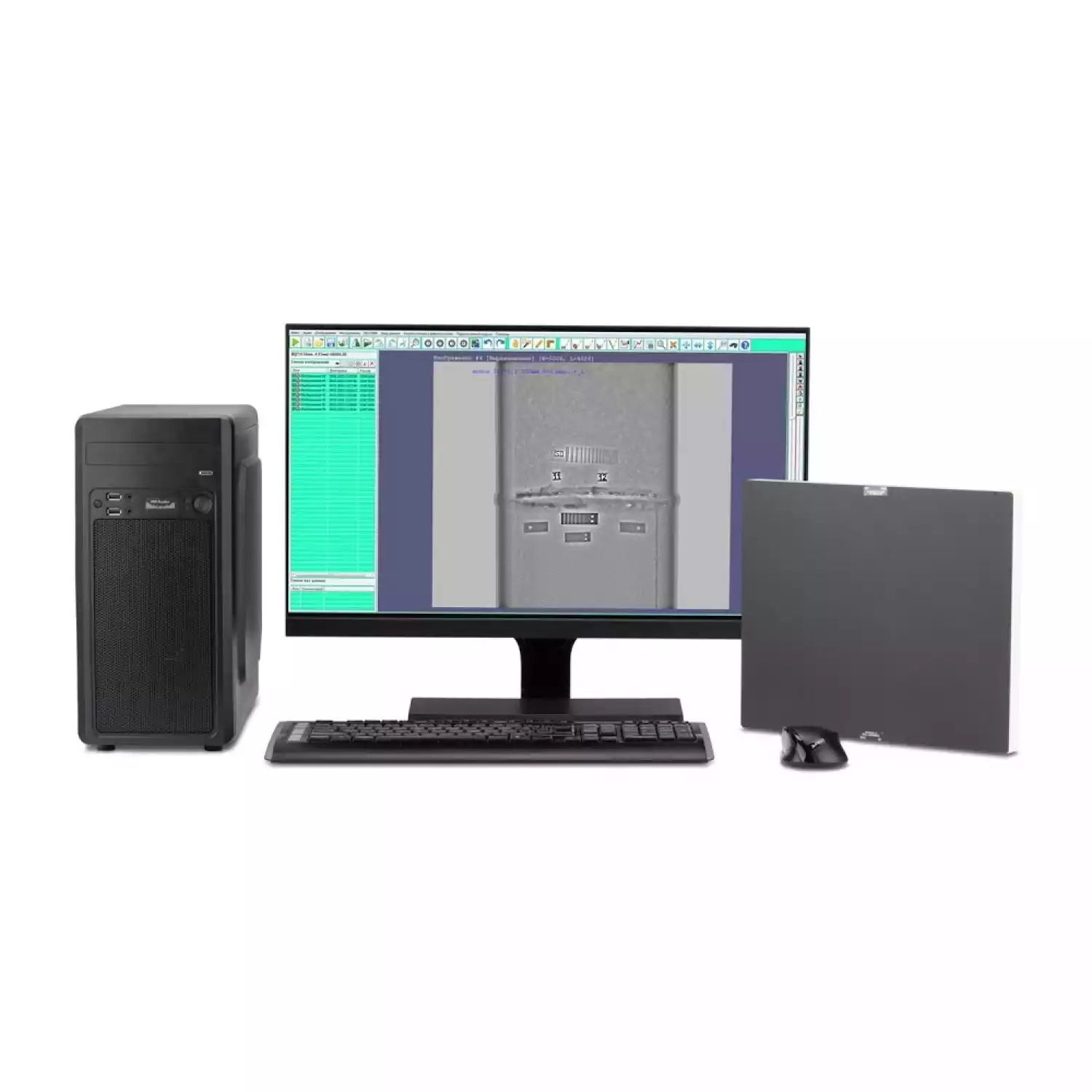

КЦР Экоскан – это комплекс оборудования, назначением которого является получение изображения контролируемого объекта в цифровом формате посредством проведения прямого рентгеновского контроля с использованием преобразовывающего рентгеночувствительного элемента, которым является динамический плоскопанельный детектор.
Динамические детекторы линейки Экоскан способны передавать цифровое видеоизображение на рабочую станцию оператора в реальном времени с частотой кадров до 34 к/с, что позволяет дистанционно, с помощью манипулятора, корректировать взаимное расположение объекта контроля, рентгеновского излучателя и детектора, осуществляя экспозицию с различных доступных ракурсов. Благодаря возможности получать динамические изображения в режиме реального времени, использование комплексов Экоскан является удобным и рациональным решением при проведении рентгеновского контроля в стационарных камерах радиационной защиты и рентгенотелевизионных системах и позволяет экономить рабочее время дефектоскописта, особенно при большом объеме контролируемых изделий (поточные линии, конвейеры), а также позволяет исключить из бюджета предприятия расходы на снабжение лаборатории рентгеновской плёнкой, химреактивами и оборудованием для проявки, расшифровки и хранения снимков.
Благодаря возможности получать динамические изображения в режиме реального времени, использование комплексов Экоскан является удобным и рациональным решением при проведении рентгеновского контроля в стационарных камерах радиационной защиты и рентгенотелевизионных системах и позволяет экономить рабочее время дефектоскописта, особенно при большом объеме контролируемых изделий (поточные линии, конвейеры), а также позволяет исключить из бюджета предприятия расходы на снабжение лаборатории рентгеновской плёнкой, химреактивами и оборудованием для проявки, расшифровки и хранения снимков.
Аппарат работает в двух режимах:
Корпус детектирующего блока выполнен из металла или прочного пластика и имеет карбоновое покрытие рабочей области. Питание панели предусмотрено от сети переменного тока, связь с компьютером осуществляется двумя UTP кабелями, которые обеспечивают высокую скорость передачи данных. Для преобразования рентгеновского излучения в аналоговый световой сигнал используются сцинтилляторы на основе оксисульфида гадолиния (Gadоx) или на основе соединения йодида цезия (CsI).
Дальнейшее преобразование света в электроны производится матрицей, состоящей из полупроводникового материала – аморфного кремния (a-Si), и тонкоплёночных транзисторов (TFT), представляющих из себя полупроводниковые элементы, передающие электрический заряд на аналого-цифровой преобразователь. АЦП проводит измерение тока, полученного с транзистора, преобразовывая электрический сигнал в цифровой для последующей передачи информации на персональный компьютер оператора, разрядность аналого-цифрового преобразователя позволяет получать высококачественное изображение в диапазоне до 65 536 оттенков серого. Далее, с помощью специализированного программного обеспечения "Стражник" формируется файл защищенного расширения DICONDE, доступного для последующей обработки и анализа.
Разъемы детектирующего блока
«Стражник» — используемое в комплексах Экоскан программное обеспечение, предназначенное для обработки изображения, полученного в процессе экспозиции.
Замер дефектов
Рабочая область ПО «Стражник»
Конфигурация управляющего компьютера оператора обеспечивает корректную работу с программным обеспечением Стражник на протяжении всего времени эксплуатации комплекса. Для хранения и обработки большого объема данных используется SSD накопитель с объемом памяти от 1 ТБ. Монитор высокого разрешения с 24-дюймовым дисплеем обладает оптимальным уровнем контрастности, обеспечивая расшифровку радиографических снимков по любому из классов чувствительности контроля в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017. В базовый комплект поставки управляющей станции входят необходимые периферийные устройства: кабельные лазерная мышь, клавиатура и набор кабелей для подключения компьютера. По заказу базовые конфигурация и комплект поставки компьютера могут быть изменены, либо стационарный ПК может быть заменен на ноутбук.
| Наименование компонента | Кол-во, шт. |
|---|---|
| Цифровой плоскопанельный динамический детектор |
1 |
| Управляющая станция оператора (стационарный компьютер) | 1 |
| Программное обеспечение «Стражник» | 1 |
| Комплект кабелей питания и связи | 1 |
| Адаптер питания | 1 |
| Паспорт и РЭ | 1 |
| Характеристика | Экоскан 1515 | Экоскан 2323 | Экоскан 2530/14 | Экоскан 2532 | Экоскан 2929 | Экоскан 4141/10 | Экоскан 4343/14 | Экоскан 4343/15 |
|---|---|---|---|---|---|---|---|---|
| Технология фотодиодной матрицы |
a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT |
| Тип сцинтиллятора | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox | Gadox или CsI |
| Шаг пикселя, мкм | 119 | 179 | 139 | 124 | 145 | 100 | 139 | 140 |
| Количество пикселей | 1280 × 1280 | 1280 × 1280 | 1792 × 2176 | 2560 × 2048 | 2048 × 2048 | 4096 × 4096 | 3072 × 3072 | 3072 × 3072 |
| Частота кадров*, к/с |
34 | 30 | 9 | 22 | 14 | 3,75 | 4 | 15 |
| Разрядность АЦП, бит |
16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Размер эффективной зоны, мм |
149,5 × 149,5 | 224,8 × 224,8 | 249 × 302 | 251 × 314,5 | 293,5 × 293,5 | 409,6 × 409,6 | 427 × 427 | 426,7 × 426,7 |
| Размер корпуса, мм | 181 × 196 × 50 | 256 × 261 × 50 | 372 × 420 × 26 | 285,4 × 343 × 45 | 323 × 328 × 50 | 599 × 672 × 44 | 540 × 630 × 26 | 471 × 471 × 35 |
| Диапазон энергий рентгеновского излучения |
40–450 кВ | 40–450 кВ | 20 кВ–16 МэВ | 40–450 кВ | 40–450 кВ | 20 кВ–15 МэВ | 20 кВ–16 МэВ | 40–450 кВ |
| Масса, кг | 2,0 | 3,4 | 6,5 | 9,2 | 10,5 | 25,0 | 14,6 | 21,0 |
| Температура эксплуатации, °C |
+10...+35 | +10...+35 | +10...+40 | +10...+35 | +10...+35 | +10...+35 |
| Персональный компьютер | |
|---|---|
| Монитор | |
| Процессор | Intel® Core™ i5/i7 |
| Видеоадаптер | nVidia, память от 2 ГБ |
| Операционная система | Windows 10 |
| Разрядность операционной системы | 64 бит |
| Оперативная память | от 8 ГБ |
| Тип накопителя | SSD/HDD |
| Объем памяти накопителя | от 1 ТБ |
| Оптический привод | DVD±RW |
| Адаптеры | LAN/WiFi |
| Размер экрана | 24 дюйма |
| Разрешение экрана | 1920 × 1080, Full HD |
| Частота обновления | 75 Гц |
| Тип матрицы | IPS |
| Яркость экрана | 250 кд/м. кв. |
| Соотношение сторон | 16:9 |
| Разъемы | HDMI/DVI |
* Технические характеристики на момент поставки могут отличаться из-за технологического развития комплектующих
