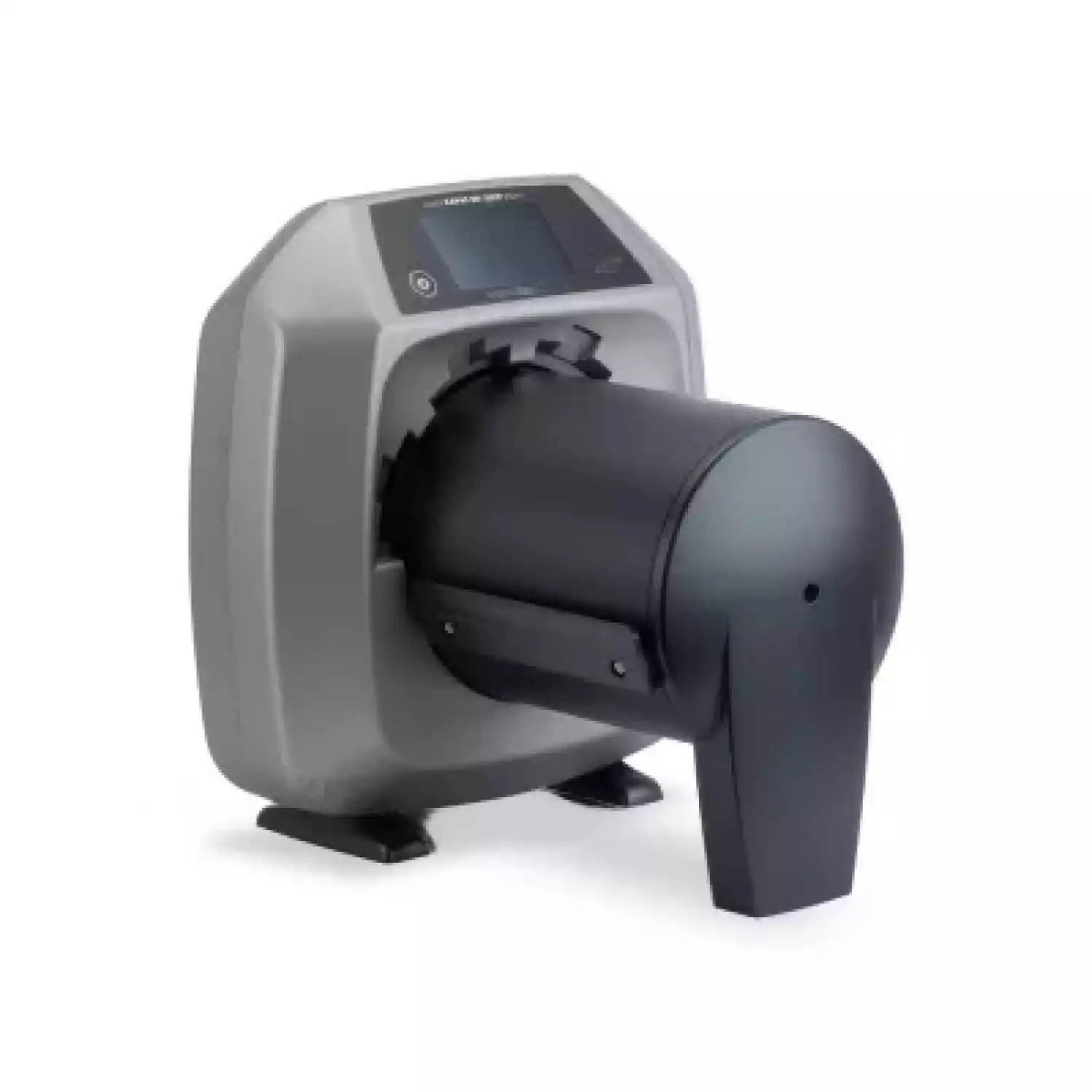

Комплекс цифровой радиографии Карат КР (КР-35СР/КР-35ВР + X-Vizor)

Основным назначением комплекса цифровой радиографии (КЦР) Карат КР является обеспечение оперативной беспленочной рентгенографии как в стационарных условиях заводских лабораторий, так и при проведении выездных работ. КЦР изготавливается в соответствии с ТУ 4276-002-69192869-2014 и имеет две модификации, отличающиеся величиной разрешения: 35СР — стандартное разрешение, 35ВР — высокое разрешение.

Принцип работы с комплексом Карат КР следующий: оператором производится экспозиция объекта контроля на запоминающую пластину, далее пластина устанавливается в устройство подачи сканера и происходит её автоматическое сканирование с последующим удалением данных (стирание пластины можно отключить в настройках сканера). После завершения операции сканирования изображение выводится на экран компьютера для дальнейшей расшифровки оператором. Конструкция комплекса позволяет обрабатывать пластины шириной от 2 до 35,4 см без использования дополнительного адаптера и, в зависимости от размера, считывать до четырех запоминающих пластин единовременно, при этом изображение каждой из одновременно сканируемых пластин сохраняется в отдельном файле. Компьютер для управления комплексом и для расшифровки полученных изображений может быть подключен через Ethernet кабель или Wi-Fi.

Удобство работы с КЦР в полевых условиях обусловлено возможностью управления с сенсорного экрана, а также поддержкой автономной работы до 6 часов от литий-ионного аккумулятора 24V (приобретается отдельно). При выполнении запроса сканирования без активного подключения к компьютеру изображение сохраняется на карте памяти SDHC.

Программное обеспечение позволяет изменять такие параметры работы комплекса как: напряжение фотоэлектронного умножителя, скорость вращения лазера и его мощность. Кроме того, есть возможность изменять разрешение сканирования, а в модификации 35ВР дополнительно предусмотрена регулировка пятна лазера в пределах 12,5 — 50 мкм. В базовой комплектации ПО имеет стандартные наборы настроек; так же по желанию заказчика оно может быть доработано и приспособлено к более узкоспециализированным задачам.

Особенности ПО X-Vizor

Программное обеспечение X-Vizor предоставляет широкие возможности для работы с отсканированным материалом: сохранение полученных файлов, их объединение в базы данных, архивирование и первичное редактирование. В редакторе можно выполнить обрезку и вращение изображения, наложение, изменение контрастности и глубины цвета (от 6 до 18 бит), инвертирование и пр. X-Vizor так же поддерживает возможность сохранения файлов в различных форматах: .png, .jpg, .tiff, .bmp, .xvz, .xyz и .diconde.

Возможности программы позволяют проводить автоматический анализ снимков с целью поиска, определения физических характеристик и последующей классификации дефектов. В зависимости от выбора оператора на основании собранных данных составляются протокол контроля и заключение в соответствии с требованиями выбранного нормативного документа.

Особенности запоминающих пластин

Запоминающие пластины (ЗП) обладают всеми положительными качествами обычной рентгеновской плёнки, при этом не имея её главных недостатков — не восприимчивы к дневному освещению и не требуют проявки в специально подготовленном помещении.

Основными характеристиками пластин являются: высокая контрастность, повышенная чувствительность к рентгеновскому излучению, многоразовость. Для получения качественного изображения требуется меньшее время экспозиции, за счет чего снижается наработка и износ рентгеновского аппарата и радиационная нагрузка на рабочий персонал.

Продление срока службы пластин обеспечивается использованием жестких или гибких кассет либо защитных конвертов. При бережном обращении ЗП выдерживает до 1000 рабочих циклов и более.

Технические характеристики:

Электрические характеристики устройства
Напряжение питания постоянным током, В	24
Максимальные колебания напряжения питания, %	± 10
Максимальные потребление тока, А	5
Мощность, Вт	<120
Степень защиты	IP20
Электрические характеристики, блок питания
Напряжение питания переменным током, В	100–240
Максимальные колебания сетевого напряжения, %	±10
Частота сети, Гц	50–60
Класс защиты	I
Степень	IP20
Категория перенапряжения	II
Мощность, Вт	<140
Максимальные потребление тока, А	2
Лазер КЦР КАРАТ КР-35ВР
Класс лазера в соответствии с EN 60825-1:1994-03 + A1:2002-07 + A2:2001-03	3В
Длина волны, нм	635
Мощность, Вт	0,80
Уровень шума
Режим ожидания, дБ(А)	0
Готов к считыванию, дБ(А)	≈ 37
При считывании, дБ(А)	≈ 55
Общие технические характеристики
Габаритные размеры (Ш x В x Г), мм	370 × 400 × 470
Вес, кг	≈ 17,5
Максимальная ширина сканируемых пластин, мм	354
Мощность, Вт	<140
Степень загрязненности	2
Максимальный уровень шума, дБ(A)	<60
Карта памяти
Тип	SDHC
Максимальная емкость, ГБ	32
Система файлов	FAT32
Класс скорости	≥4
Параметры окружающей среды при эксплуатации
Температура, °C	+10 ... +35
Относительная влажность воздуха, %	20 ÷ 90
Давление воздуха, гПа	750 ÷ 1060
Высота над уровнем моря, м	<2000
Параметры окружающей среды при хранении и транспортировке
Температура, °C	−20 ... +60
Относительная влажность воздуха, %	10 ÷ 95
Давление воздуха, гПа	750 ÷ 1060
Высота над уровнем моря, м	<16000
Параметры окружающей среды при эксплуатации запоминающих пластин
Температура, °C	+18 ... +45
Относительная влажность воздуха, %	<80

Комплектация:

Наименование	Количество
Сканер Карат КР	1 шт.
Сетевой Ethernet кабель	1 шт.
Карта памяти SDHC 4 ГБ	1 шт.
Стилус	1 шт.
Блок питания AC 220V/DC 24V	1 шт.
Сетевой кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
