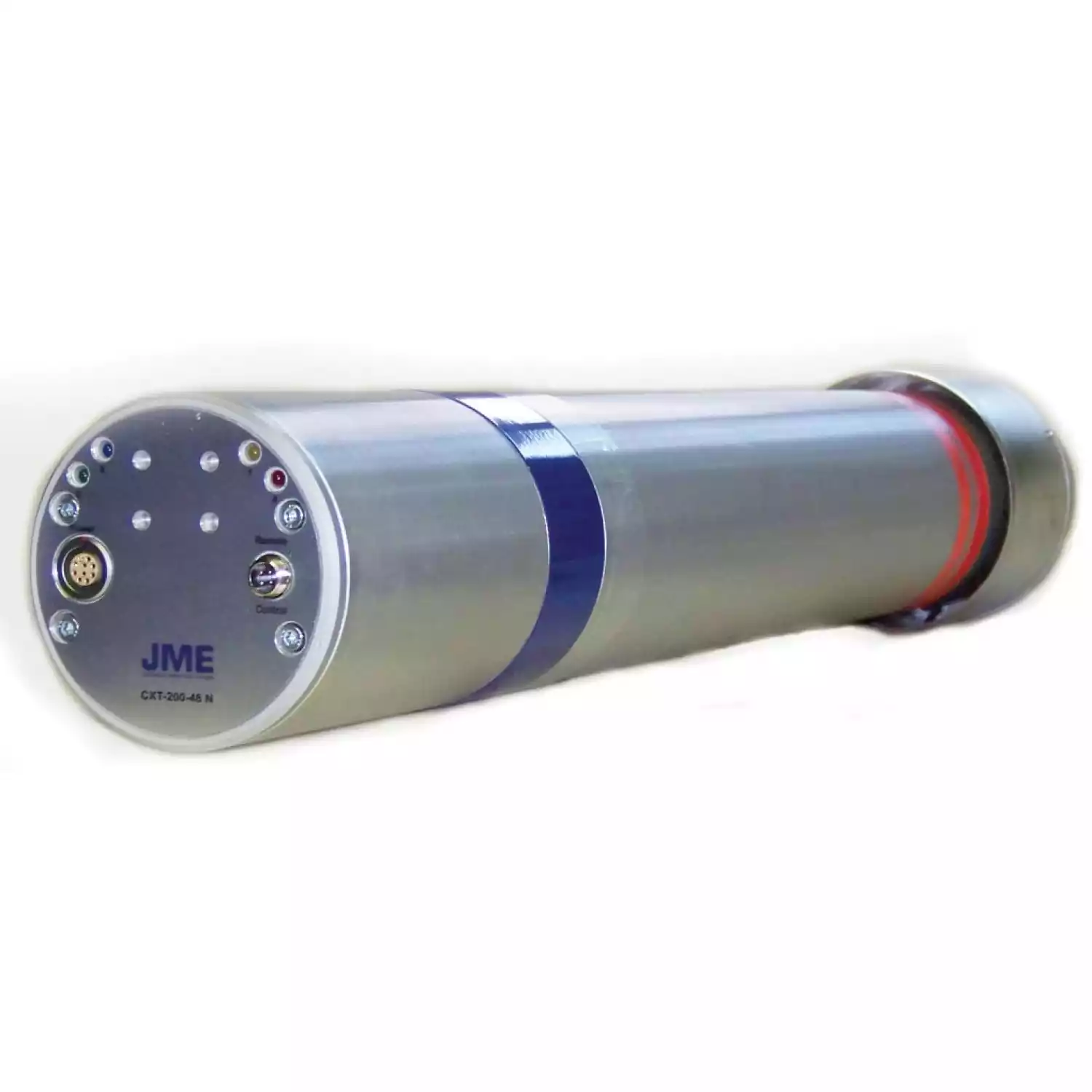

Панорамные рентгеновские аппараты СХТ для кроулеров

Тип оборудования: Рентгеновский аппарат постоянного потенциала

Производитель: Россия

Серия: СТХ

Модели: СТХ 180-24, 180-48, 200-48, 200-120, 250-48, 250-120

Описание: рентгеновский дефектоскоп постоянного потенциала

Гарантия на панорамные рентгеновские аппараты СХТ для кроулеров: 12 месяцев

Назначение прибора:

Панорамные рентгеновские аппараты СХТ для кроулеров - панорамные рентгеновские трубки моноблоков работают в режиме с постоянным напряжением и током анода, что обеспечивает максимально возможную жесткость спектра излучения с высоким КПД при питании аппаратов от аккумуляторной батареи кроулера. Цепи питания и управления аппаратов гальванически изолированы от корпуса и друг от друга, что позволяет устанавливать их на кроулеры с любыми схемами заземления цепей питания и управления аппаратом. Все значения параметров режимов могут быть изменены оператором. Аппараты имеют принудительное воздушное охлаждение анодов вентиляторами, которые в целях экономии заряда батареи включаются только после разогрева радиатора выше +50°С.

Аппараты "СХТ-180" имеют конструктивно пристыкованный к моноблоку блок питания и управления того же диаметра, что и моноблок. Аппараты "СХТ 200-120" имеют отдельный блок питания и управления, устанавливаемый на шасси кроулера и соединяемый с моноблоком коротким кабелем. Аппараты "СХТ-250" имеют отдельный блок питания и управления, устанавливаемый на шасси кроулера.

Аппараты "СХТ-200" имеют уникальные конструктивные и рентгенооптические параметры, что позволяет эффективно использовать их при радиографии толстостенных труб с внутренним диаметром от 150 мм (максимальный диаметр аппарата не превышает 120 мм). При этом время экспозиции при просвечивании трубы диаметром 152 мм с толщиной стенки 20 мм на стандартную пленку D7 (Pb) в условиях круглосуточной прокладки шельфового подводного трубопровда с палубы корабля составляет 9 с.

Аппарат поставляется в укладочном деревянном футляре с внутренней амортизацией и ручками для переноски, что обеспечивает его сохранность при хранении и перевозке любыми видами транспорта.

Рабочий диапазон температур от -40° С до +50° С.

Технические характеристики рентгеновских аппаратов:

Характеристика	СХТ 180-24	СХТ 180-48	СХТ 200-48	СХТ 200-120	СХТ 250-48	СХТ 250-120
Напряжение питания постоянного тока, В	24	48	48	120	48	120
Потребляемый ток, не более, А	10	10	10	10	10	10
Мощность на аноде, Вт	200	400	400	1000	400	1000
Размеры фокусного пятна, не более, мм	3,5 х 1	3,5 х 1	3,5 х 1	3,5 х 1	5,5 х 1,5	5,5 х 1,5
Угол выхода пучка, градус	40 х 360 при неравномерности по полю снимка не хуже ±5%	40 х 360 при неравномерности по полю снимка не хуже ±5%	40 х 360 при неравномерности по полю снимка не хуже ±5%	40 х 360 при неравномерности по полю снимка не хуже ±5%	40 х 360 при неравномерности по полю снимка не хуже ±5%	40 х 360 при неравномерности по полю снимка не хуже ±5%
Габаритные размеры моноблоков,мм	Ø120 х 890	Ø120 х 890	Ø120 х 890	Ø180 х 766	Ø170 х 845	Ø180 х 845
Вес моноблоков, кг	15	15	15	16	22	24
Размеры блока питания и управления, мм	—	—	—	160 х 120 х 100	160 х 120 х 100	160 х 120 х 100
Вес блока питания и управления, кг	—	—	—	1,5	1,5	1,5

Примечание. Модели аппаратов "СХТ 180-24", "СХТ 180-48" и "СХТ 200-48" используются на различных модификациях 6" кроулера, модели "СХТ 200-48" и "СХТ 250-48" - на 8" кроулере и на кроулере 10/60", а модели "СХТ 200-120" и "СХТ 250-120" - на большом 24" кроулере.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
