Рентгеновский аппарат МАРТ-200

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка

Производитель: Россия

Серия: МАРТ

Модель: МАРТ-200

Описание: рентгеновский дефектоскоп постоянного потенциала

Назначение рентгеновского аппарата МАРТ-200

Портативный рентгеновский аппарат МАРТ-200 предназначен для контроля качества различных сварных металлоконструкций. Рентген аппарат МАРТ-200 используется для направленного и панорамного просвечивания, что делает его также незаменимым при контроле качества сварных соединений нефтяных и газовых трубопроводов.

Рентгеновский дефектоскоп МАРТ-200с постоянным напряжением на термоэмиссионной трубке разработан взамен ранее выпускавшихся рентгеновских аппаратов АРИНА-4 и АРИНА-6. В рентгеновском аппарате МАРТ-200 значительно улучшены характеристики и используется усовершенствованная трубка.

Рентген аппараты МАРТ имеют неоспоримые преимущества с выпускаемыми на данный момент портативными рентгеновскими аппаратами постоянного действия, которые заключаются в малогабаритных высоковольтных источниках постоянного напряжения, разработанных ведущими инженерами с учетом последних достижений в области радиографии.

Современный высоковольтный источник выводит рентгеновский аппарат Март-200 на лидирующие позиции среди рентгеновских аппаратов постоянного действия. Благодаря большой частоте преобразования напряжения сети в высокое напряжение с его последующим выпрямлением, рентгеновский аппарат МАРТ-200 по массогабаритным характеристикам практически аналогичен импульсному аппарату Арина.

Аппарат Март-200 значительно превосходят рентгеновские аппараты Арина по мощности излучения и сроку службы.

Рентгеновские аппараты МАРТ-200 отличаются от импульсных рентгеновских аппаратов АРИНА существенно большей мощностью излучения, лучшими рентгенографическими характеристиками и существенно бóльшим ресурсом.

Рентгеновский аппарат МАРТ-200 обладает отличными массогабаритными характеристиками. Вес моноблока не превышает 5 кг, габариты при этом, меньше, чем у рентгеновского аппарата МАРТ-250.

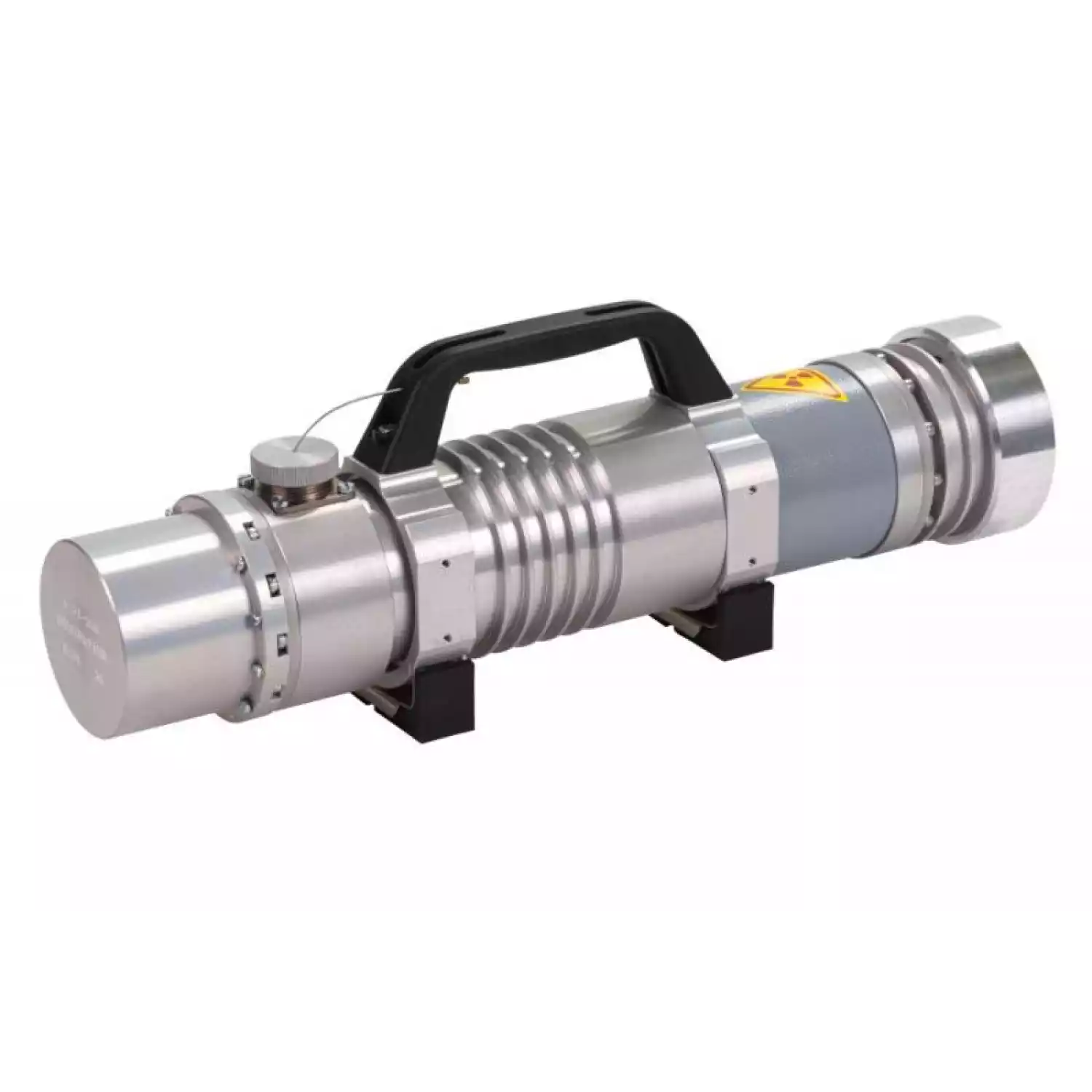

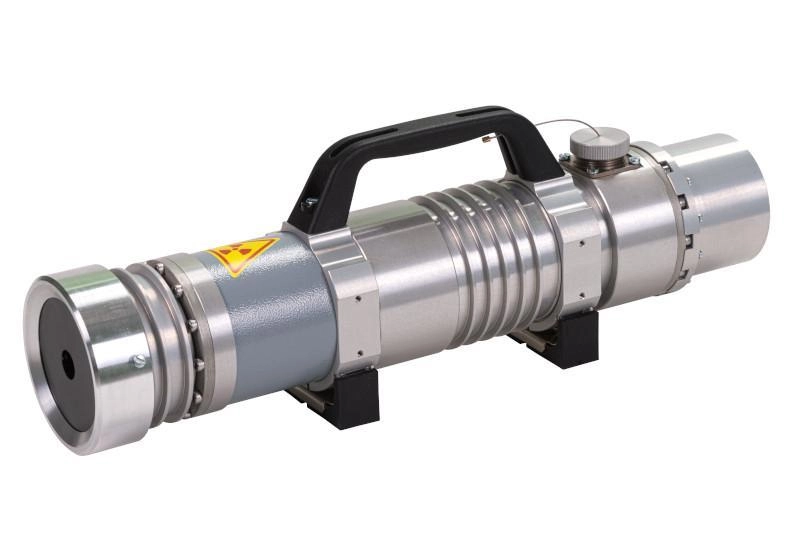

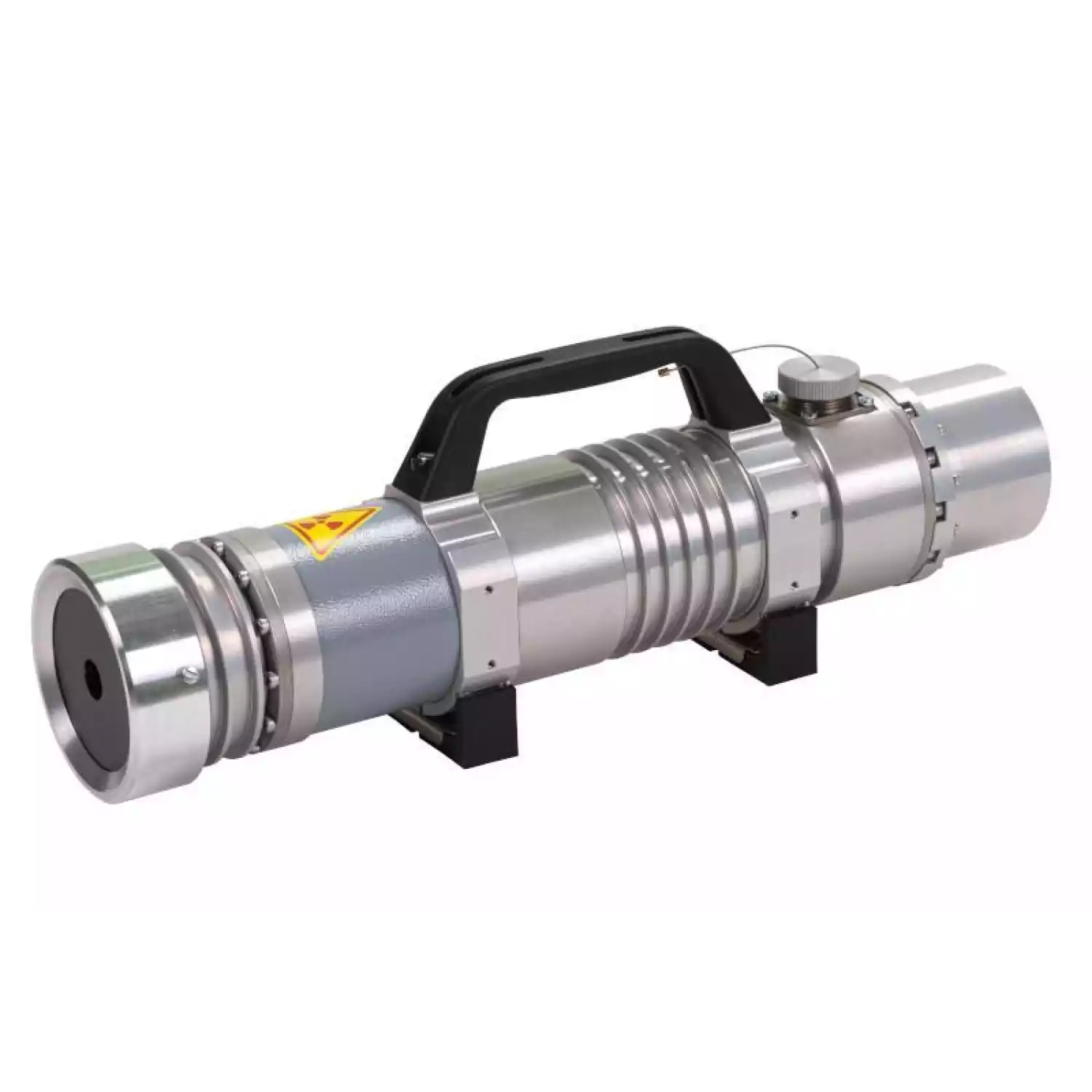

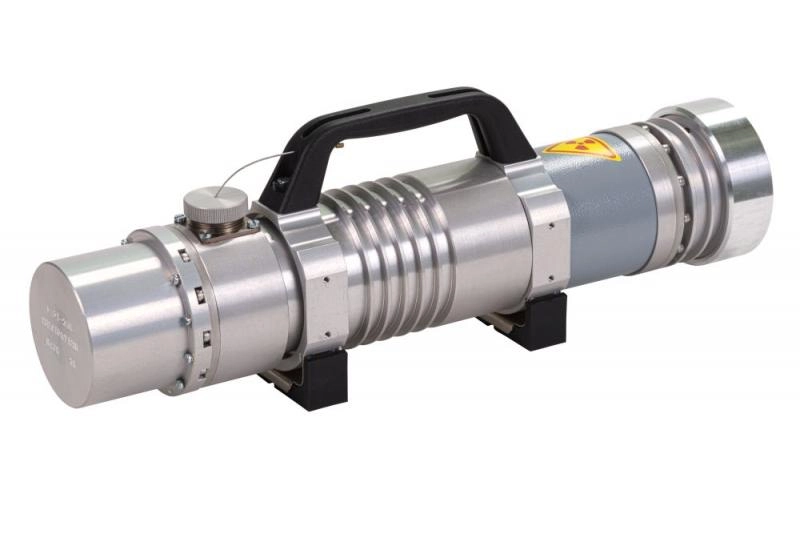

Рентгеновский аппарат МАРТ-200 состоит из малогабаритного источника постоянного высокого напряжения и термоэмиссионной рентгеновской трубки. В отличие от аналогов, выпускаемых в России и за рубежом, рентген аппарат МАРТ-200 отличаются чрезвычайно малыми габаритами и весом. Вес рентгеновского моноблока МАРТ-200 - 5,5 кг.

Отличительные особенности рентгеновского аппарата МАРТ-200:

Торцевое излучение в телесном угле порядка 150°
Малогабаритная рентгеновская трубка 0,1БПМ27-250 с регулируемым рабочим напряжением до 200 кВ
Доза рентгеновского излучения 4Р
Просвечиваемая толщина по стали до 40 мм
Масса рентгеновского блока 5,5 кг

Благодаря возможности регулирования рабочего напряжения на трубке в широких пределах, рентгеновский аппарат МАРТ-200 может использоваться как для неразрушающего контроля тонкостенных стальных изделий, так и для толстостенных (трубы больших диаметров) магистральных газо-нефтепроводов.

Технические характеристики рентгеновского аппарата МАРТ-200

Параметр	Единица измерения	Рентгеновский аппарат МАРТ-200
Рабочее напряжение на рентгеновской трубке	кВ	100-200
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин	Р	4
Диаметр фокусного пятна	мм	3
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин	мм	20 (F7 + Pb) 30 (F8 + RCF) 40 (F8 + NDT1200)
Мощность аппарата	Вт	100
Метод просвечивания	-	направленный панорамный
Вес излучателя	кг	5,5
Габариты излучателя	мм	420x100
