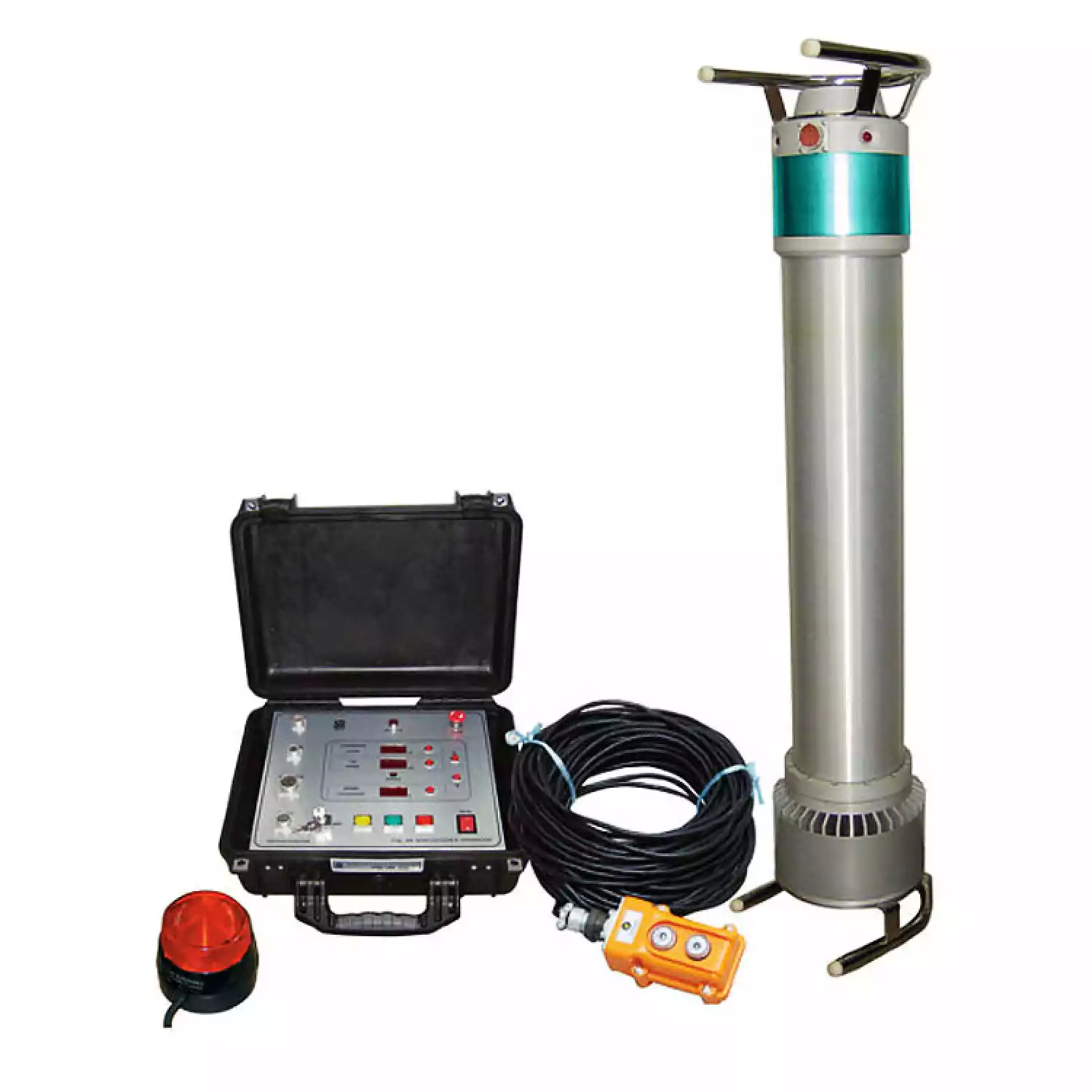

Рентгеновский аппарат РПД-180 и РПД-180П

Под заказ
Артикул: 405016
СИНТЕЗ-НДТ
Серия переносных рентгеновских аппаратов "РПД-180" представлена моделями: "РПД-180" (с боковым выходом излучения)%3B"РПД-180 П" (с панорамным выходом излучения).
Под заказ
670 000
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Рентгеновский аппарат РПД-180 и РПД-180П

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп

Производитель: Россия

Серия: РПД-180

Модели: РПД-180 и РПД-180П

Описание: рентгеновский дефектоскоп постоянного потенциала

Гарантия на рентгеновский аппарат РПД-180 и РПД-180П: 12 месяцев

Назначение прибора:

Серия переносных рентгеновских аппаратов "РПД-180" представлена двумя моделями:

  • "РПД-180" (с боковым выходом излучения);
  • "РПД-180 П" (с панорамным выходом излучения).

Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.

Конструктивно моноблоки данной серии представляют собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Блок питания и управления (БПУ) представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.

Аппарат "РПД-180П" может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы при радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).

Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.

В качестве дополнительного оборудования поставляется штатив с телескопическими ногами для крепления моноблока.

Узел вращений штатива обеспечивает неограниченное вращение моноблока вокруг его продольной оси и вокруг горизонтальной оси, перпендикулярной оси аппарата и проходящей через центр тяжести по обеим осям вращения.

Длина каждой из ножек регулируется независимо друг от друга, что позволяет устанавливать аппарат на любой неровной поверхности

Минимальная высота установки аппарата - 640 мм, максимальная -1100 мм. Вес штатива 6 кг.

Технические характеристики рентгеновских аппаратов:

Наименование параметра

"РПД-180"

"РПД-180П"

Масса моноблока (для "РПД-200" ПТ - без тележки), кг

13,9

10,9

Масса блока питания и управления, кг

7,2

7,2

Масса комплекта кабелей (стандартная комплектация), кг

5

5

Длина моноблока (без рукояток), мм

760

760

Длина моноблока (с рукоятками), мм

850

850

Диаметр моноблока (без рукояток), мм

138

138

Размеры блока питания и управления, мм

415х345х180 мм

415х345х180 мм

Диапазон установки анодного напряжения, кВ, с шагом 1кВ

50 ÷ 180

50 ÷ 180

Диапазон установки анодного тока, мА, с шагом 0,01 мА

0,5 ÷ 3,0

0,5 ÷ 3,0

Диапазон установки времени экспозиции, с, с шагом 1 с

1÷998 (16 мин)

1÷998 (16 мин)

Размер фокусного пятна, мм

2 х 2

3,5 х 1,5

Рабочая диаграмма излучения

40° х 60°

40° х 360°

Максимальная анодная мощность, Вт

400

400

Питание - однофазная сеть переменного тока

220 В, 50 Гц

220 В, 50 Гц

Тип рентгеновской трубки

1,2 БПК 21-200

1 БПК 21-200

Диапазон рабочих температур, градус С

-10 ÷ +40

-10 ÷ +40

Диапазон температур хранения и транспортировки, град. С

-40 ÷ +70

-40 ÷ +70

Потребляемая мощность, Вт, не более

650





Комплект поставки аппаратов:

  • Моноблок в футляре с амортизацией и ручками для переноски; блок питания и управления (БПУ) в кейсе;
  • Пульт дистанционного управления с кабелем длиной 50 м;
  • Соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации "РПД-180П", "РПД-180 СП" - 20 м).
  • Сигнальная лампа на магнитном держателе с кабелем длиной 10 м

Дополнительные опции:

  • Штатив
  • Тележка для панорамного аппарата
  • Устройство крепления к трубе
  • Каретка для перемещения аппарата вокруг трубы
