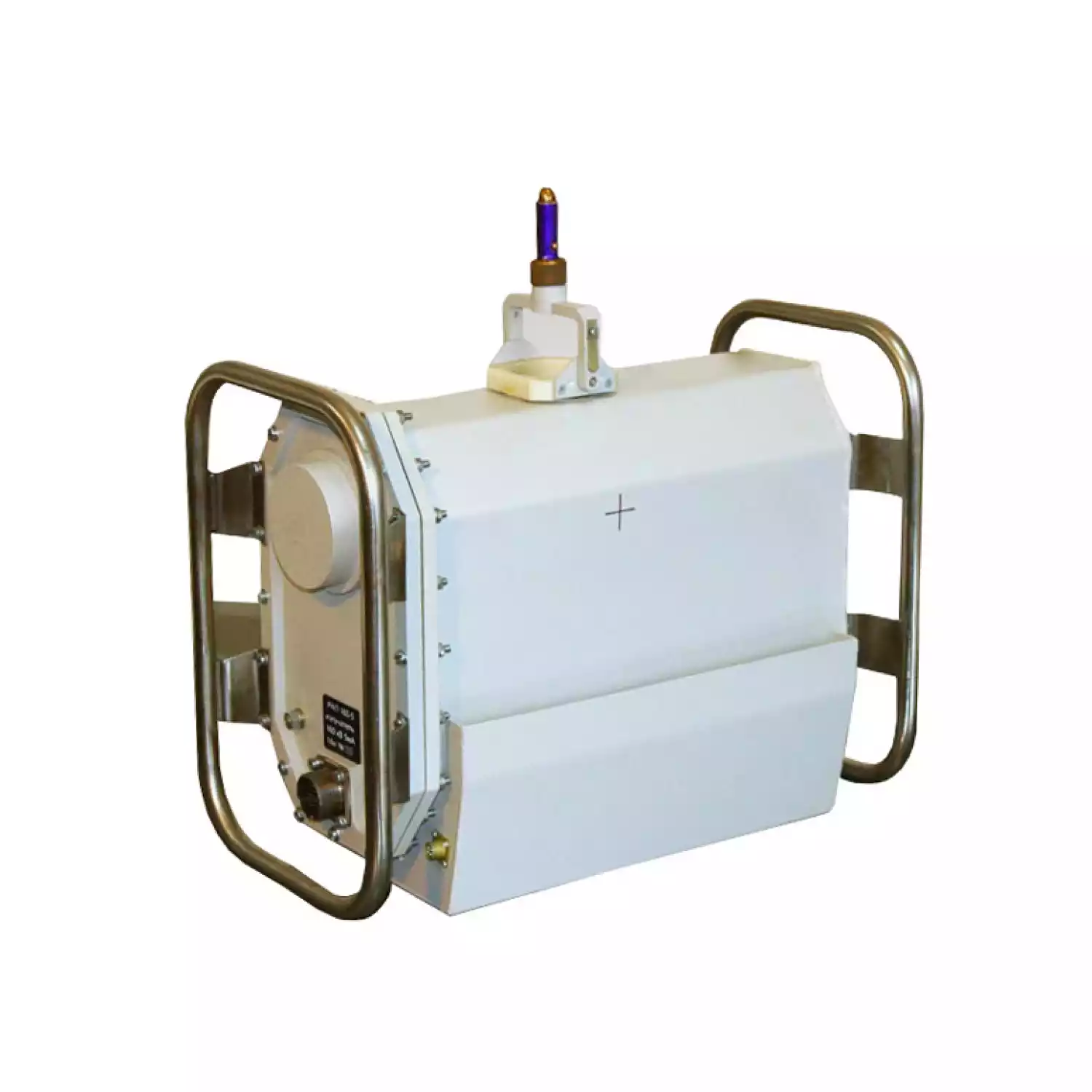

РАП 160-5 — универсальный переносной рентгеновский аппарат постоянного потенциала направленного действия. Используется в качестве источника ионизирующего излучения для рентгеновского контроля изделий из различных материалов, сварных соединений и литья в лабораторных, цеховых и полевых условиях. Максимальное анодное напряжение 160 кВ.
Аппараты линейки РАП имеют малый размер фокусного пятна при высокой удельной мощности излучения. Есть возможность регулировать напряжение, ток и время экспозиции. В качестве изолирующей среды используется масло. Аппараты РАП отличаются высокой надёжностью, а ресурс работы рентгеновских трубок доведён до нескольких тысяч часов.
Рентгеновский аппарат РАП 160-5 состоит из блока излучателя, блока питания и миниатюрного пульта управления. Дистанция между аппаратом и пультом может достигать 100 м, что обеспечивает безопасность для оператора во время эксплуатации прибора. РАП 160-5 относится к аппаратам лёгкого класса и универсального назначения.
Прибор может использоваться при исследовании сварных соединений тонкостенных стальных сосудов и трубопроводов, отливок из лёгких сплавов на основе бериллия, магния и алюминия, электронных компонентов. Применяется для контроля неметаллических заготовок и изделий из резины, фторопласта, углерода, дерева, пластика.

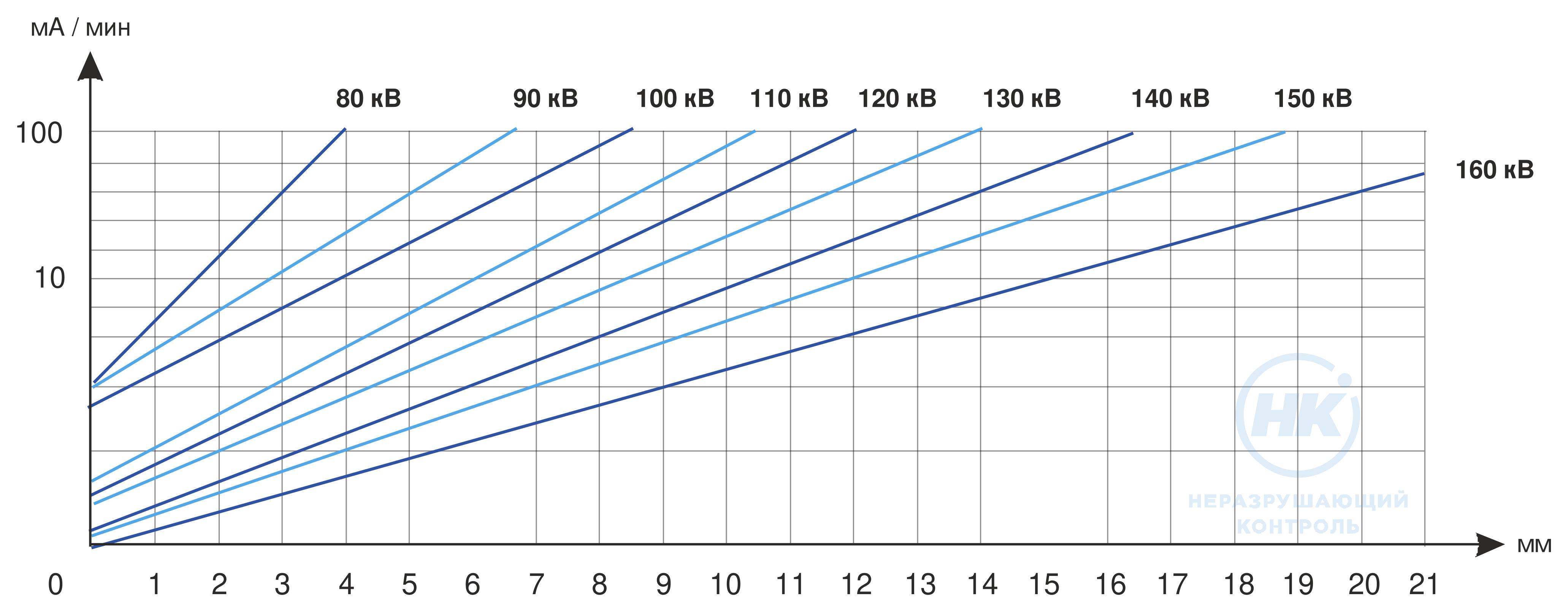

Условия: плёнка Agfa D7, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, оптическая плотность D=2,0. Автоматическая обработка: G135, +26,5 °С, цикл 6,5 мин.
Условия: Agfa D4 без усиливающих экранов, фокусное расстояние 70 см, D=2,0. Автом. обработка: G135, +26,5 °С, цикл 6,5 мин.
Условия: Agfa D4, свинцовые усиливающие экраны 0,05 – 0,09 мм, фокусное расстояние 70 см, D=2,0. Автом. обработка: G135, +26,5 °С, цикл 6,5 мин.
На электроды трубки РАП 160-5 с главного трансформатора подаются силовые высоковольтные импульсы длительностью 100-400 мкс. Форма импульсов приближена к прямоугольной с длительностью фронтов 20-25% отдлительности импульса. Скважность импульсов около 6-8. Между силовыми импульсами на трубку подаётся обратное напряжение около 25% от рабочей амплитуды, поэтому трубка длительное время «отдыхает» — рассасываются вылетающие с анода вторичные электроны и ионы газа, которые могут выделяться изэлементов конструкции трубки.
Благодаря такой схеме питания уменьшаются размеры и масса излучателя, увеличивается рентгеновская отдача по сравнению с полуволновой схемой и повышается устойчивость работы трубки за счёт существенного снижения на ней обратного напряжения. Прогнозируемый ресурс службы трубок в составе аппарата РАП 160-5 увеличивается до 4 000 часов.
При простое рентгенаппарата сроком более недели трубке требуется тренировка, которая у аппаратов западных производителей занимает около 30 минут. Для аппаратов серии РАП тренировка ограничивается неболее чем 10-минутным интервалом без снижения надёжности.
| Максимальное анодное напряжение | 160 кВ |
|---|---|
| Диапазон регулировки анодного напряжения | 50 – 160 кВ |
| Диапазон регулировки анодного тока | 0,5-5,0 мА |
| Размер фокусного пятна | 1,2×1,2 мм |
| Угол раствора рабочего пучка | 40° |
| Номинальная толщина просвечивания (Al) | 66 мм при условиях: F=700 мм, D=2, плёнка типа D4 без усиливающих экранов, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл6,5 мин |
| Номинальная толщина просвечивания (Fe) | 11 мм при условиях: F=700 мм, D=2, плёнка типа D7 со свинцовыми усиливающими экранами 0,05-0,09 мм, время экспозиции 300 с, автом. обработка, G135, +26,5 °С, цикл6,5 мин |
| Мощность экспозиционной дозы | не менее0,14Гр/мин при анодном напряжении 160 кВ и токе анода 3,5 мА нарасстоянии 0,5 м отвыходного окна |
| Электропитание | однофазная сеть переменного тока, 50/60 Гц,220 В |
| Полная потребляемая мощность | не более1,7 кВА |
| Габариты излучателя | 320×200×390 мм |
| Масса излучателя | 16 кг |
| Габариты блока питания | 305 х 260 х 215 мм |
| Масса блока питания | 6,3 кг |
| Габариты пульта управления | 190 х 130 х 50 мм |
| Масса пульта управления | 0,6 кг |
