Переносной рентгеновский аппарат 0,3 СБК-160

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгеновский дефектоскоп, рентген аппарат портативный

Производитель: Россия

Серия: 0,3СБК

Модель: 0,3 СБК-160

Гарантия: 12 месяцев

Прибор 0,3СБК-160 используются для проведения рентгеновского неразрушающего контроля качества сварных соединений трубопроводов, нефте и газопроводов металлоконструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации, на предприятиях судпрома и авиапрома. Р/А СБК-160 может использоваться как от сети, так и от автономных источников питания – переносного бензинового генератора и аккумуляторного блока питания (ИАП - источник автономного питания). Рентген аппарат 0,3 СБК-160 имет функцию автоматической тренировки.

Технические характеристики рентгеновсого аппарата 0,3 СБК-160

Моноблок устройства 0,3СБК 160 представляет собой источник ионизирующего излучения со встроенной рентгеновской трубкой типа 0.3 БПM 25-150, которая работает в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции с предельными значениями:

мощности на аноде трубки, Вт	300
анодного напряжения, кВ	160
анодного тока, мА	3
В диапазоне от 100 кВ до 160кВ характеристика по мощности –изоваттная, с предельной мощностью на аноде, Вт	300

Диапазон уставок режимов работы рентгеновской трубки:

анодного напряжения на рентгеновской трубке, кВ	50÷160
тока анода рентгеновской трубки, мА	0,1÷3,0
времени экспозиции, сек	1 ÷ 998

Дискретность уставок режимов работы:

анодного напряжения, кВ	1,0
анодного тока , мА	0,01
времени экспозиции, сек	1

Диаграмма излучения – конус с углами при вершине	80° х 100°
Ось пучка	перпендикулярна оси моноблока
Размер фокусного пятна, мм	0,8 х 0,8
Питание - от сети переменного тока 50 Гц с напряжением, В	90 ÷ 264
Мощность, потребляемая от сети, Вт, не более	450
Диапазон рабочих температур окружающей среды, С	-20° ÷ +40°
Диапазон температур хранения, С	-50° ÷ +50°
Температура отключения по перегреву моноблока, С	+70°
Время непрерывной работы на максимальной мощности при начальной температуре +20° С, мин	около 20
Время работы от заряженного источника автономного питания (ИАП) на максимальной мощности, мин	28

Габаритные размеры

моноблок «0,3 CБК 160» без съёмной ручки, мм	Ø120 × 508
блок питания и управления в алюминиевом кейсе (БПУ), мм	580 × 430 × 240
пульт дистанционного управления (ПДУ), мм	155 × 100 × 30
источник автономного питания (ИАП), мм	270 × 250 × 120

Вес прибора

моноблок «0,3СБК 160» со съемной ручкой, кг, не более	5,9
блок питания и управления «0,3СБК 160» в алюминиевом кейсе (БПУ), кг, не более	10,5
пульт дистанционного управления (ПДУ), кг, не более	0,4
источник автономного питания (ИАП), кг, не более	10,5
кабель соединительный (моноблок – БПУ) длиной 5м, кг, не более	0,7
кабель ПДУ длиной 25 м, кг, не более	0,8
кабель сетевой длиной 2 м, кг, не более	0,2
кабель автономного питания длиной 0,5 м, кг, не более	0,2
штатив моноблока, кг, не более	1,1

Стандартная комплектация р/а 0,3 СБК-160

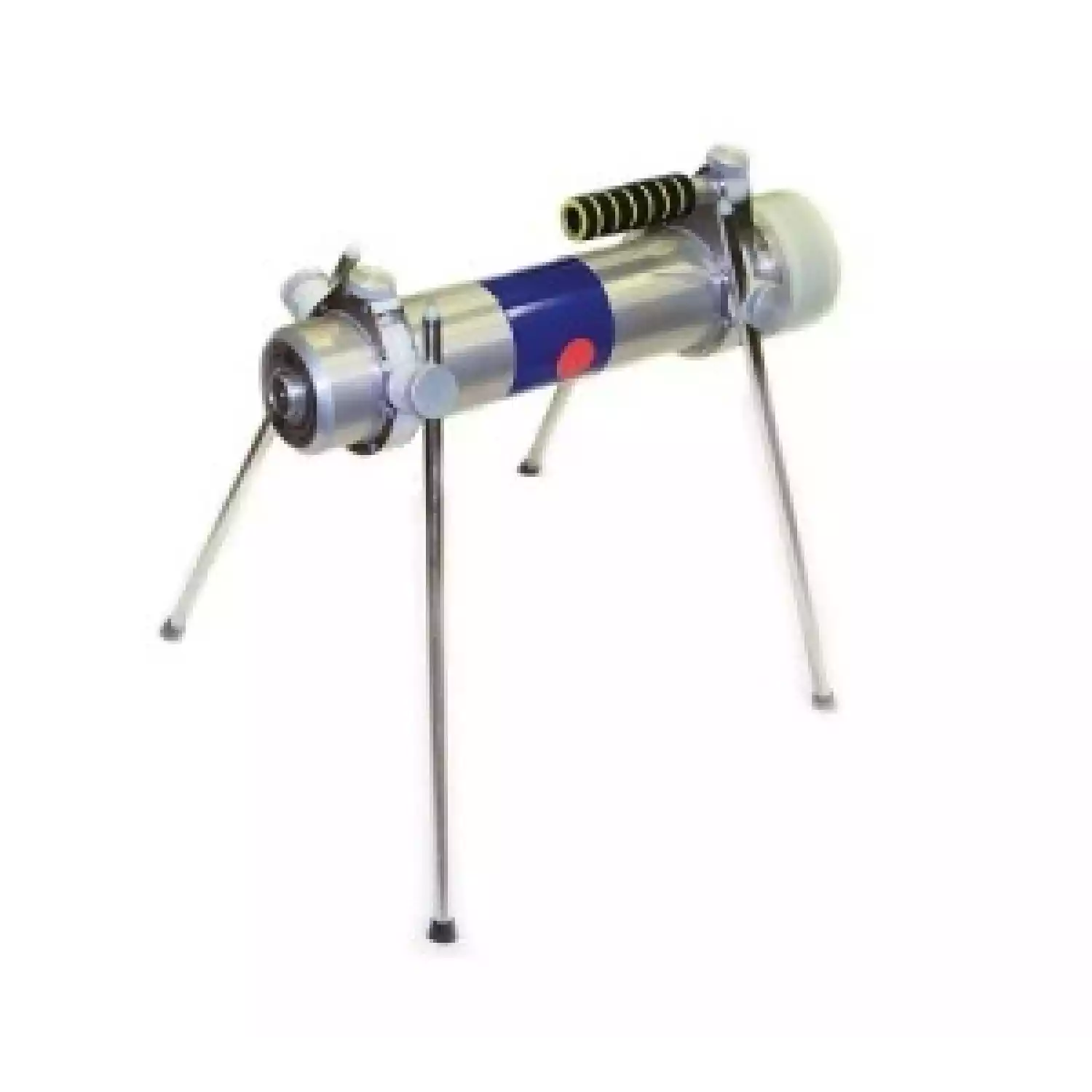

моноблок «0,3 СБК 160» со съёмной ручкой и 4х ножечным складным штативом высотой 0,5 м
блок питания и управления «0,3СБК 160» (БПУ), смонтированный в защитном алюминиевом кейсе;
пульт дистанционного управления (ПДУ);
кабель соединительный (моноблок – БПУ) – длиной 5 м;
кабель сетевой с евровилкой – длиной 2 м;
кабель ПДУ – длиной 25 м
комплект эксплуатационной документации

Все части базового комплекта укладываются внутрь алюминиевого кейса (БПУ) Масса этого комплекта не превышает 18,5 кг

Дополнительная комплектация аппарата 0,3СБК-160

источник автономного питания (ИАП), состоящий из 2х свинцовокислотных необслуживаемых 12 вольтовых аккумуляторных батарей ёмкостью 12 А·ч со встроенным зарядным устройством и кабелем питания – длиной 0,5 м
устройство автономного охлаждения
штатив фото телескопический с магнитными опорами
ременное устройство крепления на трубе
