Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгеновский дефектоскоп, рентген аппарат портативный
Производитель: Россия
Серия: CXT

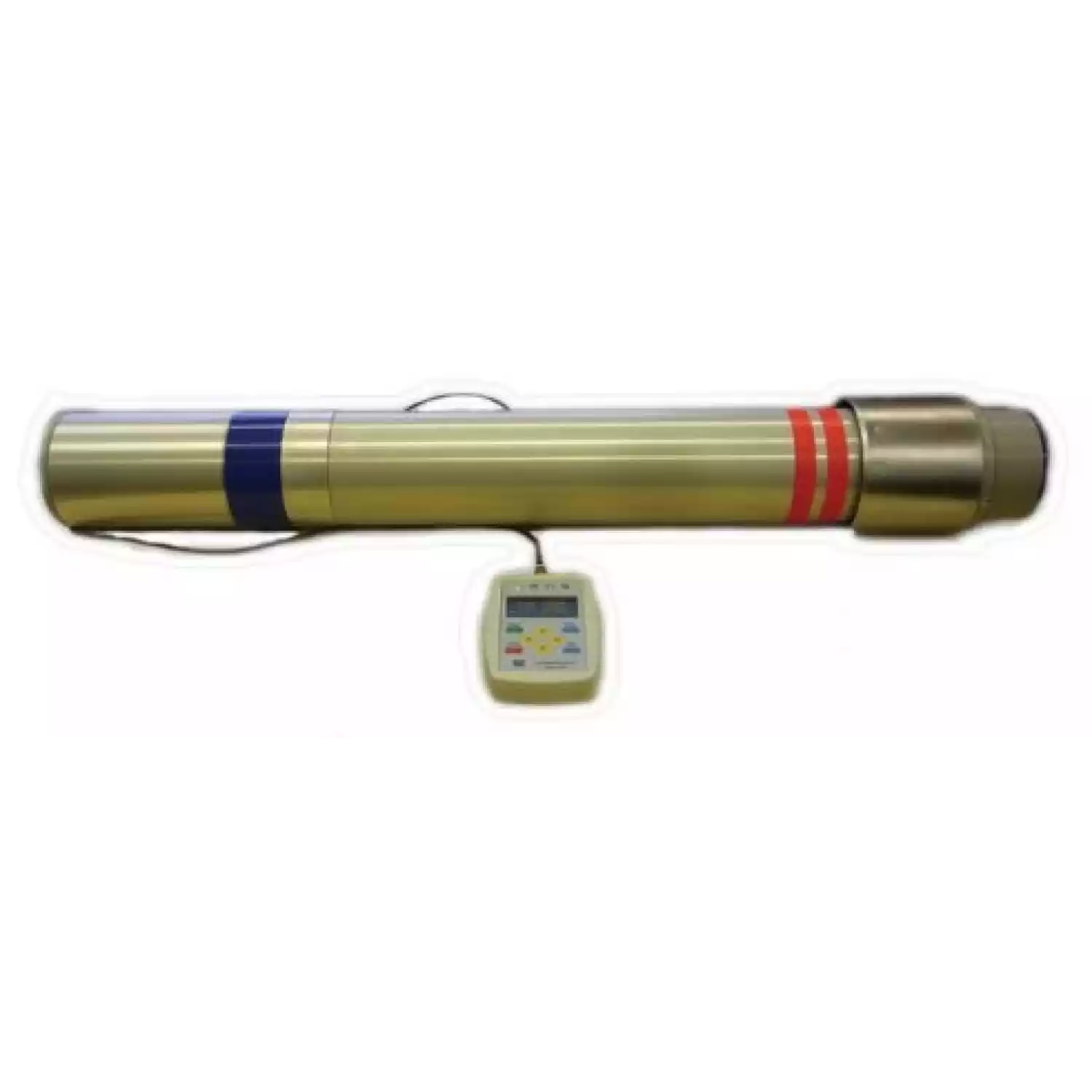

Модель: CXT-200-48-N для трубосварочной базы
Гарантия: 12 месяцев
Новый аппарат со встроенным микропроцессорным управлением и снабженный микропроцессорным пультом дистанционного управления предназначен для рентгеновского контроля сварных швов труб в составе кроулеров производства английской компании “JME” ltd - модель 6’’, модель 8’’ и модель 10’’ ; производства французской компании “IPSI” - модель 10’’ , а также производства немецкой компании “C-TEC” - модель “С-200” , все с питанием от аккумуляторных батарей с напряжением – 48 В. Аппарат имеет функцию автоматической адаптивной тренировки.
Аппарат устанавливается на эти кроулеры без каких-либо конструктивных доработок. Этот аппарат имеет также улучшенную конструкцию системы охлаждения и предоставляет пользователю возможность устанавливать 11 режимов работы по величине анодного напряжения и 2 режима по мощности на аноде. Микропроцессорное устройство аппарата обеспечивает режим автоматической тренировки рентгеновской трубки, а также автоматический перезапуск с продлением экспозиции при пробоях в трубке. Это позволяет успешно эксплуатировать аппарат при более высоких задаваемых напряжениях на аноде рентгеновской трубки, одновременно обеспечивая постоянство экспозиции во время работы кроулера.
Наличие микропроцессорного пульта дистанционного управления позволяет удобно и без рентгеновского излучения проводить настройки системы командоуправления кроулером. Кроме того, пульт дистанционного управления позволяет эксплуатировать аппарат "СХТ-200-48 N" в автономном режиме, как обычный переносной панорамный рентгеновский аппарат, например, при его эксплуатации на трубосварочной базе. Наличие режима с уменьшенной до 70% от номинальной мощности аппарата позволяет эффективно его эксплуатировать при питании от старых аккумуляторных батарей с повышенным внутренним сопротивлением. При этом появляется возможность полного использования уменьшенной ёмкости этих батарей.
Эта модель аппарата комплектуется съёмным кольцом-дефлектором, позволяющим существенно интенсифицировать режим охлаждения моноблока аппарата при эксплуатации кроулера в трубах средних диаметров. При установке аппарата в трубу с наружным диаметром 159 мм и ниже дефлектор не применяется.
Все устанавливаемые на данную модель аппарата панорамные рентгеновские трубки проходят тщательный входной контроль и точную юстировку симметрии диаграммы направленности. Это гарантирует получение рентгеновских снимков с постоянной плотностью по окружности шва просто при установке аппарата на ось трубы. Наличие этих новых качеств выгодно отличает эту модель кроулерного панорамного аппарата от предыдущих моделей аппаратов – “СХТ180-48”, “СХТ200-48” и Model –“200-3-Р-48”.
В состав комплекта поставки аппарата СХТ 200-48-N входят пульт дистанционного управления, кабель пульта дистанционного управления длиной 30 м, съёмный дефлектор диаметром 140 мм, футляр для хранения и транспортировки аппарата, комплект эксплуатационной документации.
| Номинальное напряжение аккумуляторной батареи, В | 48 |
| Мощность на аноде рентгеновской трубки – 2 ступени, Вт | 280 и 400 |
| Напряжение на аноде –11 ступеней, кВ | 120, 130, 140, 150, 160, 170, 180, 185, 190, 195, 200 |
| Диаграмма излучения – панорамная | 40° x 360° |
| Круговая несимметрия диаграммы, не хуже | 5% |
| Габариты аппарата без дефлектора, мм С дефлектором, мм | Ø – 120, длина – 885 Ø – 140, длина 885 |
| Размеры пульта дистанционного управления, мм | 152 x 87 x 30 |
| Масса аппарата, кг | 15,1 |
| Масса пульта, кг | 0,3 |
| Масса дефлектора, кг | 0,3 |
| Масса кабеля пульта дистанционного управления, кг | 0,8 |
| Диапазон рабочих температур, С | -40 ÷+50° |
А . Рабочий режим – управление от кроулера.
Б . Автономный режим – управление от пульта дистанционного управления.
В режиме А по команде “Старт ” от кроулера выполняется экспозиция с установками анодного напряжения и анодного тока, записанными ранее с пульта в память аппарата.
Время экспозиции задается таймером кроулера. Аварийные режимы, такие как “Перегрев ”, “Разряд ” аккумуляторной батареи и “Пробой ” рентгеновской трубки – отрабатываются автоматически и индицируются на заднем фланце аппарата с помощью четырех светодиодов. При пробое рентгеновской трубки аппарат перезапускается и продлевает время экспозиции до заданного таймером кроулера
В режиме Б аппарат полностью управляется от пульта дистанционного управления.
На дисплее индицируются как параметры предыдущей экспозиции, так и вновь заданной и дата предыдущего включения. Индицируется подача команды “Старт ” от кроулера при отключенном излучении. Это позволяет удобнее настраивать систему управления кроулером. С пульта запускается режим “Автоматическая тренировка ” и контролируется ход ее выполнения. Пульт позволяет выбирать один из двух режимов по мощности на аноде и любой из одиннадцати режимов анодного напряжения на трубке. Выбранные режимы записываются в память аппарата. Аварийные ситуации индицируются светодиодами и поясняются надписями на дисплее. В режиме Б можно задать время экспозиции и включить рентгеновское излучение, что позволяет использовать аппарат без кроулера (на трубосварочной базе) и при контроле сварки “катушек”, в защитной камере.
При отключении пульта дистанционного управления аппарат автоматически переходит в режим А . При этом будут выполняться параметры экспозиции, записанные с пульта, за исключением параметра “Время экспозиции ”, который будет определяться длительностью команды “Старт ”, принимаемой от кроулера. В трубах малого диаметра используется аппарат без дефлектора. В трубах среднего диаметра можно использовать аппарат с надетым на него дефлектором, обеспечивающим более интенсивное охлаждение при длительных экспозициях. В аппарате также реализована функция защиты батареи кроулера от ее переразряда.
