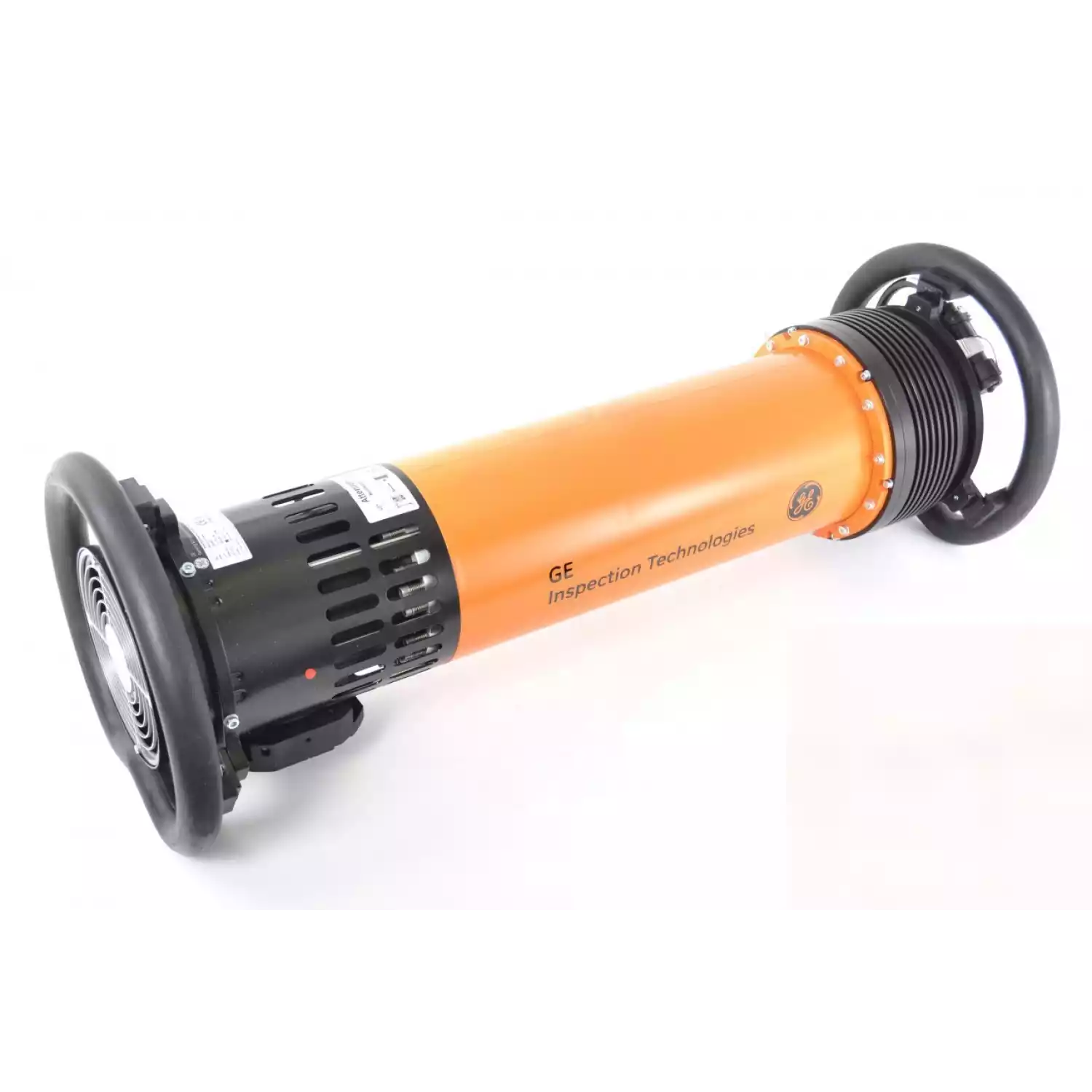

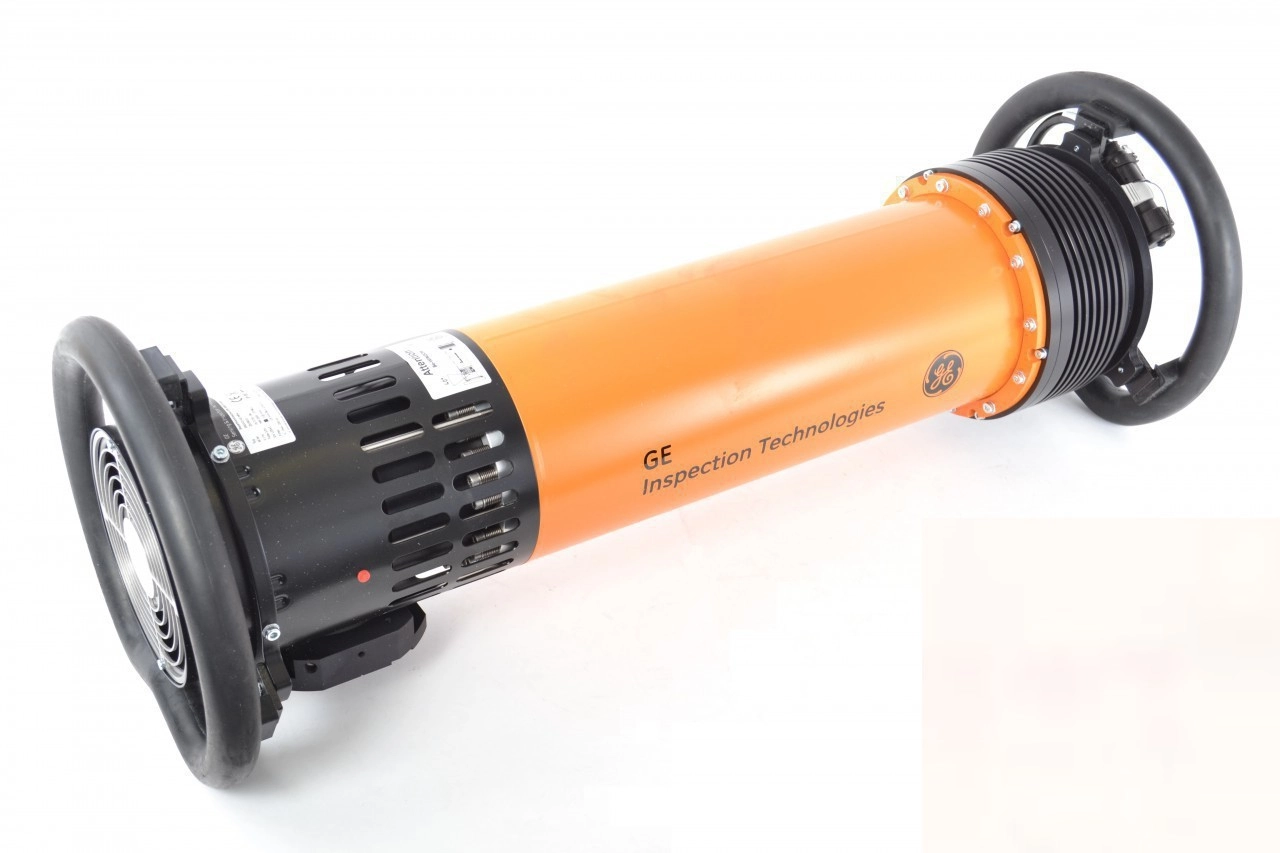

Портативный рентгеновский аппарат ЭРА 42 предназначен для оценки качества сварных соединений трубопроводов, монтажных и строительных конструкций радиографическим методом неразрушающего контроля. Может использоваться как в полевых условиях, так и на территории промышленных предприятий и в лабораториях.
Моноблочный излучатель рентгеновского аппарата ЭРА 42 включает в себя высоковольтный генератор и металлокерамическую рентгеновскую трубку. Коммутация блока излучателя и цифрового пульта управления аппаратом производится с помощью низковольтного соединительного кабеля. Штекерные соединения кабеля снабжены ориентирующими элементами, что исключает возможность неправильного подключения.
Выходное окно рентгеновского излучения, расположенное в боковой части излучателя, формирует пучок с углом раскрытия 40° × 60°. Для центрирования пучка излучения могут применяться лазерные целеуказатели, которые крепятся на бленде выходного окна блока излучателя. Конструкция бленды излучателя также предусматривает возможность использования свинцовых диафрагм и установки вольфрамовой заглушки, перекрывающей рентгеновское излучение во время тренировки рентгеновского аппарата. Для позиционирования блока излучателя относительно объекта контроля используются специализированные штативы и тележки.
Рентгеновский аппарат ЭРА 42 имеет ударопрочный корпус, а по своим пыле- и влагозащитным свойствам соответствует степени защиты IP65, что обеспечивает надежность работы аппарата в неблагоприятных условиях окружающей среды. Аппарат может эксплуатироваться в широком температурном диапазоне от −20 до +50 °C.
В рентгеновских аппаратах ЭРА 42 используются металлокерамические трубки MIR 200E с направленным выходом излучения и воздушным охлаждением. Они отличаются высокой энергоэффективностью и стабильностью работы, малыми габаритами и массой, а также низкой чувствительностью к ударам и вибрационным нагрузкам.
Все аппараты серии ЭРА оснащены встроенным калькулятором времени экспозиции. На основе заданного значения напряжения, фокусного расстояния, просвечиваемого материала и его радиационной толщины, типа рентгеновской пленки и требуемой плотности рентгеновского снимка калькулятор рассчитывает произведение мА × мин. По этому значению выставляются максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции. Благодаря этому обеспечивается оптимизация режимов работы (в том числе времени излучения), а также оптимизация энергопотребления.
Широкий диапазон напряжений на рентгеновской трубке позволяет работать с материалами различной плотности, структуры и толщины (полимерные композитные материалы, высокопрочные стали). Просвечивание может выполняться на рентгеновскую пленку, запоминающие пластины или цифровые детекторы.
Современная микропроцессорная платформа пульта управления позволяет использовать до 250 пользовательских программ и хранит в памяти параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера.
Рентгеновские аппараты ЭРА имеют высокие ресурс и производительность, подходят для эксплуатации в суровых климатических условиях. Прочная конструкция, надежность, низкое энергопотребление и возможность питания от переносного генератора — все это делает их незаменимыми для полевой работы.
| Наименование параметра | Значение |
| Направление излучения | Направленное |
| Толщина стали, доступная для просвечивания за 10 мин., пленка D7, фокусное расстояние 700 мм, плотность снимка D = 2,0 | 42 мм |
| Диапазон высокого напряжения | 5–200 кВ |
| Диапазон тока в трубке | 0,5–10 мА |
| Ток при максимальном напряжении | 4,5 мА / 200 кВ |
| Мощность трубки | 900 Вт |
| Размер фокального пятна | 3,0 мм (EN 12543); 1,5 (IEC 336) |
| Материал анода | W (вольфрам) |
| Угол наклона анода | 22° |
| Угол выхода пучка излучения | 40° × 60° |
| Стабильность тока и напряжения | ± 1% |
| Фильтр рентгеновского излучения | 0,8 ± 0,1 мм, Ве |
| Требования к электропитанию | 160–253 В АС, 80–127 В АС, 50–60 Гц |
| Масса блока излучателя | 26,8 кг |
| Макс. потребляемая мощность | 1,6 кВА |
| Тип дисплея пульта управления | Графический ЖК-экран с фоновой подсветкой |
| Разрешение экрана пульта управления | 320 × 240 рх |
| Класс защиты | IP65 |
| Наименование | Количество |
| Блок излучателя ЭРА 42 | 1 шт. |
| Пульт цифрового управления ЭРА 42 | 1 шт. |
| Упаковочная сумка | 1 шт. |
| Соединительный кабель ЭРА для соединения излучателя с пультом управления (20 м) | 1 шт. |
| Сетевой кабель, 230 В (10 м) | 1 шт. |
| Комплект запчастей | 1 шт. |
| Паспорт | 1 экз. |
| Руководство эксплуатации | 1 экз. |
