Артикул: 403816
СИНТЕЗ-НДТ
Стационарный рентгеновский аппарат БАСТИОН для проведения радиографии и радиоскопии в стационарных условиях. Рентгеновский аппарат БАСТИОН выпускается как со стеклянными, так и с металлокерамическими рентгеновскими трубками производства швейцарской фирмы COMET.
Под заказ
720 000
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Рентгеновский аппарат БАСТИОН

Тип оборудования: Рентгеновский аппарат, высоковольтный генератор

Производитель: Россия

Описание: прибор для проведения радиографии и радиоскопии

Гарантия на рентгеновский аппарат БАСТИОН: 12 месяцев.

Назначение прибора:

Рентгеновский аппарат БАСТИОН предназначен для проведения радиографии и радиоскопии в стационарных условиях. Изготовлены на базе самых последних достижений в области высоковольтной техники.

В аппаратах данной серии применены металлокерамические рентгеновские трубки производства швейцарской фирмы COMET.

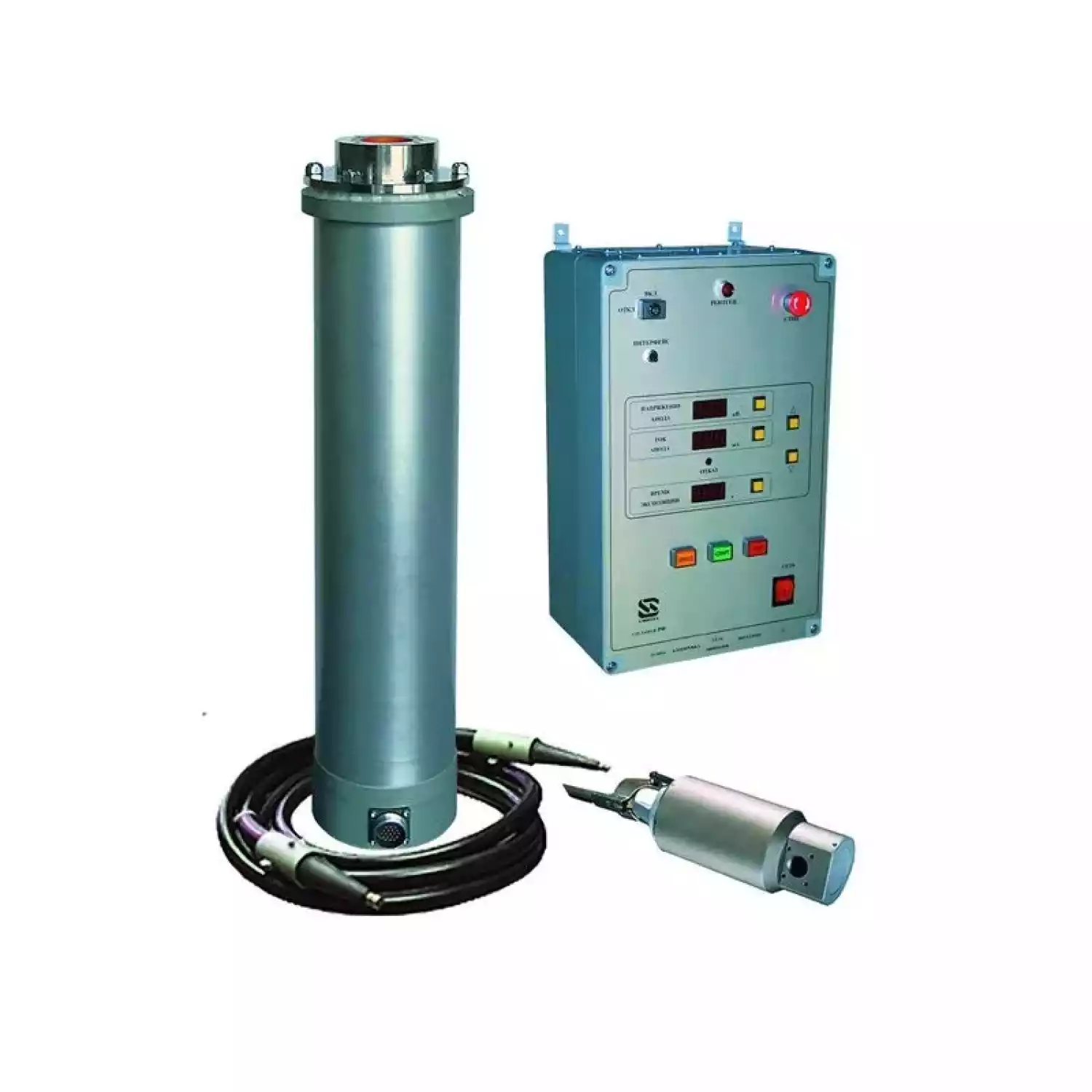

Высоковольтный генератор выполнен в виде металлического цилиндрического корпуса, в торце которого установлено гнездо разъема для подключения высоковольтного кабеля.

С противоположного торца корпуса расположены маслорасширитель и низковольтный разъем для подключения кабеля, идущего к блоку питания и управления рентгеновского аппарата.

Генератор заполнен под вакуумом специально подготовленным трансформаторным маслом, которое играет роль изолирующей среды и теплоносителя. Стабильность тока и напряжения составляет 0,05% в час для кратковременной составляющей и 0,1% - для долговременной.

Блок питания и управления состоит из функциональных узлов как силовой части, так и микропроцессорного управления, смонтированных на печатных платах и собранных в пластиковом прямоугольном корпусе с воздушным охлаждением элементов силовой электроники встроенным вентилятором. В стандартной комплектации конструкция блока предусматривает его настенную установку.

Высоковольтный кабель имеет стандартные разъемы R24 со стороны кожуха рентгеновской трубки и R30 - со стороны высоковольтного генератора. По желанию заказчика, длина высоковольтного кабеля может быть 5, 10, 15, 20 м или иной.

Управление работой аппарата осуществляется по кабелю от цифрового пульта управления или, по желанию заказчика, по стандартному интерфейсу от удаленного компьютера.

Технические характеристики кабельных аппаратов серии "Бастион" на 160 КВ:

Характеристика

Бастион 160/320

Бастион 160/640

Бастион 160/1000

Бастион 160/1000 П

Макс. анодное напряжение, кВ

10 ± 160

10 ± 160

20 ± 160

40 + 160

Макс. мощность анода, Вт

320

640

1000

1000

Диапазон установки анодного тока, мА

0,5 - 3,0

0,5 - 10,0

0,5 - 20,0

0,5 - 12,0

Угол излучения, градус

40 х 30

40 х 360

Фокус, мм: по стандарту EN336/ EN 12543

0,2 / 0,5

0,4 / 1,0

0,4 / 1,0

0,4 / 4

Габаритные размеры высоковольтного генератора, мм

Ø132 х 570

Ø132 х 590

Ø135 х 650

Ø135 х 650



Технические характеристики кабельных аппаратов серии "Бастион" на 225 КВ:

Характеристика

Бастион 225/320

Бастион 225/640

Бастион 225/1000

Макс. анодное напряжение, кВ

30±225

Макс. мощность анода, Вт

320

640

1000

Диапазон установки анодного тока, мА

0,5 - 3,0

0,5 - 10,0

0,5 - 20,0

Угол излучения, градус

30

40

40

Фокус, мм: по стандарту EN336/EN12543

0,2 / 0,5

0,4 / 1,0

1,5 / 3,0

Габаритные размеры высоковольтного генератора, мм

Ø168х750

Рентгеновская трубка "Comet"

MXR-225/ 01

MXR-225/21

MXR-225/21



Технические характеристики кабельных аппаратов серии "Бастион" на 320 И 450 КВ:

Характеристика

Бастион 320/640/1600

Бастион 450/900

Макс. анодное напряжение, кВ

320

450

Макс. мощность анода, Вт

640/1600

900

Диапазон установки анодного тока, мА

0,5 - 20,0

0,5 - 10,0

Угол излучения, градус

40

Фокус, мм: по стандарту EN336/EN12543

0,8 и 1,8 / 1,9 и 3,6

1,2 / 2,5

Габаритные размеры высоковольтного генератора, мм

2х(Ø132х570)

2х(Ø168х750)

Рентгеновская трубка "Comet"

MXR-320/23

MXR-451



Комплект поставки рентгеновског аппарата БАСТИОН:

  • высоковольтный генератор;
  • блок питания и управления;
  • рентгеновская трубка COMET;
  • высоковольтный кабель;
  • комплект кабелей;
  • автономная система жидкостного охлаждения с комплектом кабелей и шлангов;

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
