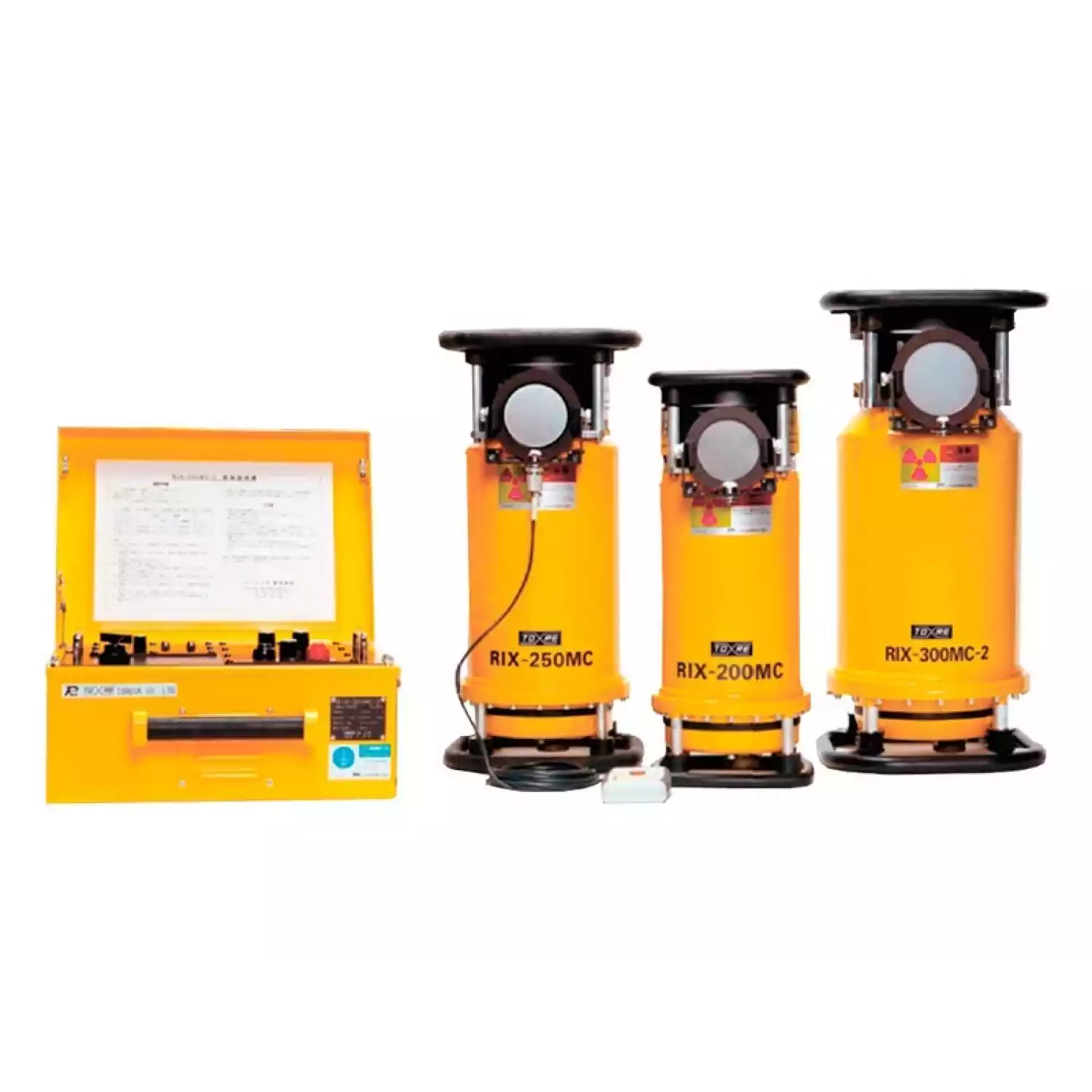

Переносные рентгеновские аппараты Toreck серии RIX-C/MC

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгеновский дефектоскоп, рентген аппарат портативный

Производитель: Toreck (Япония)

Серия: Toreck

Модель: RIX-C/MC

Гарантия: 12 месяцев

Аппараты Toreck серии RIX-C/MC - это портативные аппараты рентгеновского излучения направленного действия с керамической рентгеновской трубкой с максимальной мощностью от 200-300кВ для решения необходимых задач неразрушающего контроля за короткие сроки.

Номограмма излучения Toreck RIX-200MC

Условия измерения:
Пленка Fuji #100,
Усиливающая свинцовая фольга 0.03 мм
Фокусное расстояние до пленки 600 мм
Время выработки 5 мин, 20°С,
Плотность плёнки 2.0

Номограмма излучения Toreck RIX-200C

Номограмма излучения Toreck RIX-250MC

Номограмма излучения Toreck RIX-250C

Номограмма излучения Toreck RIX-300MC-2

Комплект поставки рентгеновских аппаратов TORECK серии RIX-C/MC

1. Генератор (1 шт.),

2. Контроллер (1 шт.),

3. Комплектующие:

Кабеля питания, 3-х жильные (10 м),

Низковольтные провода, 9-жильные (20 м),

Заземляющая планка с кабелем заземления 10 м (1 шт.),

Сигнальная лампа 24 В с проводом 20 м (1 шт.),

Центровой индикатор (1 шт.),

Закрепленная рентгеновская диафрагма (коллиматор) - 1 комплект,

Запчасти: (1 комплект предохранителей 15А -3 шт., 2А - 3 шт., 1А - 3 шт.),

Сумка для комплектующих (1 шт.)

Технические характеристики рентгеновских аппаратов Toreck RIX C, RIX-MC

Технические характеристики	RIX-200MC	RIX-200C	RIX-250MC	RIX-250C	RIX-300MC-2
Выходное напряжение	Максимальное значение 200 кВ, ток трубки 3 мА (постоянный) 60 кВ ~ 100 кВ, с шагом 10 кВ 100 кВ ~ 200 кВ, с шагом 5 кВ	Максимальное значение 200 кВ, ток трубки 5 мА (постоянный) 60 кВ ~ 100 кВ, с шагом 10 кВ 100 кВ ~ 200 кВ, с шагом 5 кВ	Максимальное значение 250 кВ, ток трубки 3 мА (постоянный) 110 кВ ~ 150 кВ, с шагом 10 кВ 150 кВ ~ 250 кВ, с шагом 5 кВ	Максимальное значение 250 кВ, ток трубки 5 мА (постоянный) 110 кВ ~ 150 кВ, с шагом 10 кВ 150 кВ ~ 250 кВ, с шагом 5 кВ	Максимальное значение 300 кВ, ток трубки 3 мА (постоянный) 160 кВ ~ 200 кВ, с шагом 10 кВ 200 кВ ~ 300 кВ, с шагом 5 кВ
Источник питания	180-240 В, 50/60 Гц, 1.3 кВА	180-240 В, 50/60 Гц, 1.7 кВА	180-240 В, 50/60 Гц, 1.6 кВА	180-240 В, 50/60 Гц, 2 кВА	180-240 В, 50/60 Гц, 1.7 кВА
Рентгеновская трубка	Керамическая с бериллиевым окном	Керамическая с бериллиевым окном	Керамическая с бериллиевым окном	Керамическая с бериллиевым окном	Керамическая с бериллиевым окном
Фокусное пятно	2 × 2 мм, согласно стандарту EN12543	2 × 2 мм, согласно стандарту EN12543	2 × 2 мм, согласно стандарту EN12543	2 × 2 мм, согласно стандарту EN12543	2,5 × 2,5 мм, согласно стандарту EN12543
Фильтр	Алюминий -2 мм, Бериллий - 1 мм	Алюминий -2 мм, Бериллий - 1 мм	Алюминий -2 мм, Бериллий - 1 мм	Алюминий -2 мм, Бериллий - 1 мм	Алюминий -2 мм, Бериллий - 1 мм
Угол раскрытия	40° × 60°	40° × 60°	40° × 60°	40° × 60°	40° × 60°
Проникающая способность	28 мм по стали (200 кВ, 5 мин излучения, пленка Fuji #100, плотность 2.0)	32 мм по стали (200 кВ, 5 мин излучения, пленка Fuji #100, плотность 2.0)	39 мм по стали (250 кВ, 5 мин излучения, пленка Fuji #100, плотность 2.0)	42 мм по стали (250 кВ, 5 мин излучения, пленка Fuji #100, плотность 2.0)	50 мм по стали (300 кВ, 5 мин излучения, пленка Fuji #100, плотность 2.0) 58 мм по стали (300 кВ, 10 мин излучения, пленка Fuji #100, плотность 2.0)
Время цикла	Время работы и время отдыха в соотношении 1:1, один цикл - 6 мин	Время работы и время отдыха в соотношении 1:1, один цикл - 6 мин	Время работы и время отдыха в соотношении 1:1, один цикл - 6 мин	Время работы и время отдыха в соотношении 1:1, один цикл - 6 мин	Продолжительное время работы (до срабатывания термодатчика), макс. значение таймера 9 мин 50 сек
Охлаждение	Принудительное воздушное охлаждение анода рентгеновской трубки	Принудительное воздушное охлаждение анода рентгеновской трубки	Принудительное воздушное охлаждение анода рентгеновской трубки	Принудительное воздушное охлаждение анода рентгеновской трубки	Принудительное воздушное охлаждение анода рентгеновской трубки
Размеры и масса	Генератор 196 × 196 × 480 мм, 14 кг Контроллер 390 × 345 × 197 мм, 15 кг	Генератор 250 × 250 × 530 мм, 20 кг Контроллер 390 × 345 × 197 мм, 15 кг	Генератор 250 × 250 × 530 мм, 20 кг Контроллер 390 × 345 × 197 мм, 15 кг	Генератор 286 × 286 × 558 мм, 26 кг Контроллер 390 × 345 × 197 мм, 15 кг	Генератор 286 × 286 × 595 мм, 32 кг Контроллер 390 × 345 × 197 мм, 15 кг
Температура эксплуатации	от -20° до +70°С	от -20° до +70°С	от -20° до +70°С	от -20° до +70°С	от -20° до +70°С
Номограмма излучения	Условия измерения: Пленка Fuji #100, Усиливающая свинцовая фольга 0.03 мм Фокусное расстояние до пленки 600 мм Время выработки 5 мин, 20°С, Плотность плёнки 2.0	Условия измерения: Пленка Fuji #100, Усиливающая свинцовая фольга 0.03 мм Фокусное расстояние до пленки 600 мм Время выработки 5 мин, 20°С, Плотность плёнки 2.0	Условия измерения: Пленка Fuji #100, Усиливающая свинцовая фольга 0.03 мм Фокусное расстояние до пленки 600 мм Время выработки 5 мин, 20°С, Плотность плёнки 2.0	Условия измерения: Пленка Fuji #100, Усиливающая свинцовая фольга 0.03 мм Фокусное расстояние до пленки 600 мм Время выработки 5 мин, 20°С, Плотность плёнки 2.0	Условия измерения: Пленка Fuji #100, Усиливающая свинцовая фольга 0.03 мм Фокусное расстояние до пленки 600 мм Время выработки 5 мин, 20°С, Плотность плёнки 2.0
