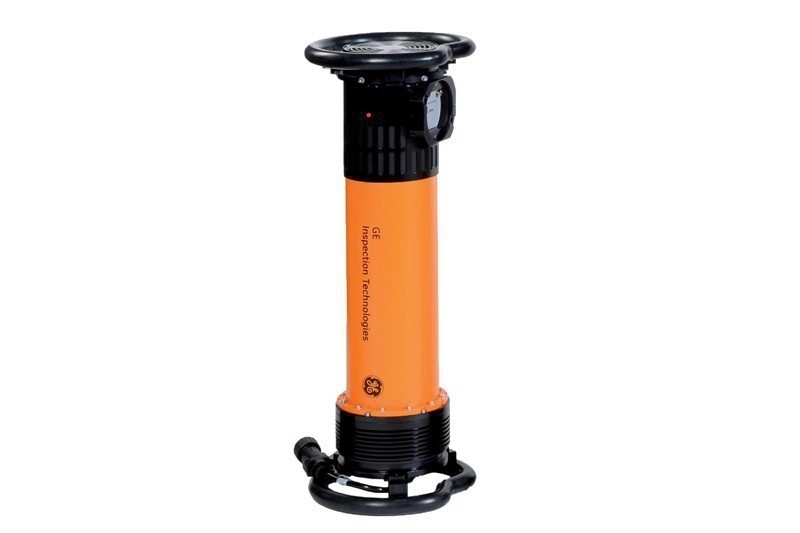

Рентгеновский аппарат ЭРА 65

Портативный рентгеновский аппарат постоянного тока ЭРА 65

Портативный рентгеновский аппарат ЭРА 65 предназначен для оценки качества сварных соединений трубопроводов, строительных и монтажных конструкций радиографическим методом неразрушающего контроля. Может использоваться как в полевых условиях, так и на территории промышленных предприятий и в лабораториях.

Конструктивное исполнение

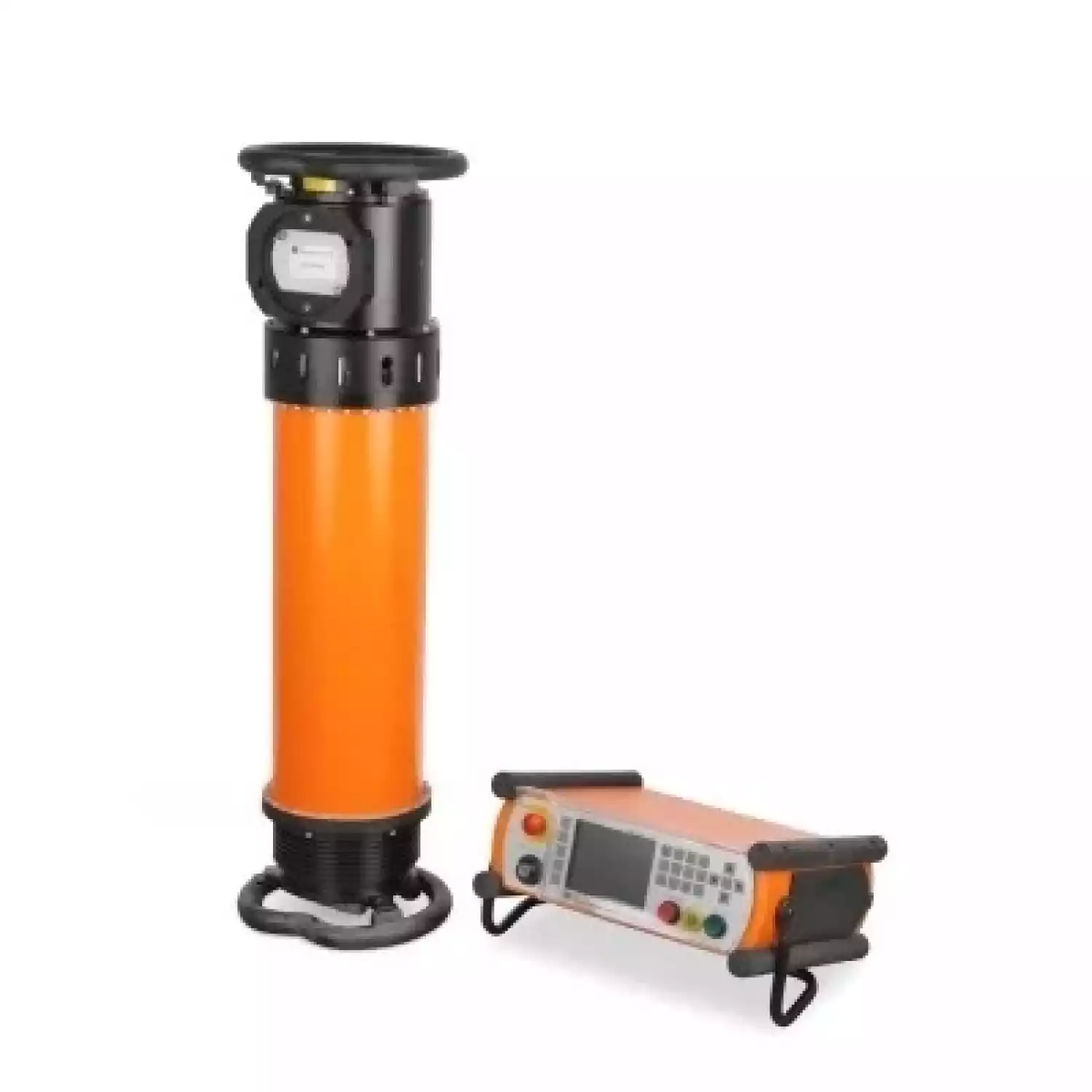

Моноблочный излучатель рентгеновского аппарата ЭРА 65 включает в себя высоковольтный генератор и металлокерамическую рентгеновскую трубку. Коммутация блока излучателя и цифрового пульта управления аппаратом производится с помощью низковольтного соединительного кабеля. Штекерные соединения кабеля снабжены ориентирующими элементами, что исключает возможность неправильного подключения.

Выходное окно рентгеновского излучения, расположенное в боковой части излучателя, формирует пучок с углом раскрытия 40° × 60°. Для центрирования пучка излучения могут применяться лазерные целеуказатели, которые крепятся на бленде выходного окна блока излучателя. Конструкция бленды излучателя также предусматривает возможность использования свинцовых диафрагм и установки вольфрамовой заглушки, перекрывающей рентгеновское излучение во время тренировки рентгеновского аппарата. Для позиционирования блока излучателя относительно объекта контроля используются специализированные штативы и тележки.

Рентгеновский аппарат ЭРА 65 имеет ударопрочный корпус, а по своим пыле- и влагозащитным свойствам соответствует степени защиты IP65, что обеспечивает надежность работы аппарата в неблагоприятных условиях окружающей среды. Аппарат может эксплуатироваться в широком температурном диапазоне от −20 до +50 °C.

Особенности

В рентгеновских аппаратах ЭРА 65 используются металлокерамические трубки MIR 300E с направленным выходом излучения и воздушным охлаждением. Они отличаются высокой энергоэффективностью и стабильностью работы, малыми габаритами и массой, а также низкой чувствительностью к ударам и вибрационным нагрузкам.

Все аппараты серии ЭРА оснащены встроенным калькулятором времени экспозиции. На основе заданного значения напряжения, фокусного расстояния, просвечиваемого материала и его радиационной толщины, типа рентгеновской пленки и требуемой плотности рентгеновского снимка калькулятор рассчитывает произведение мА × мин. По этому значению выставляются максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции. Благодаря этому обеспечивается оптимизация режимов работы (в том числе времени излучения), а также оптимизация энергопотребления.

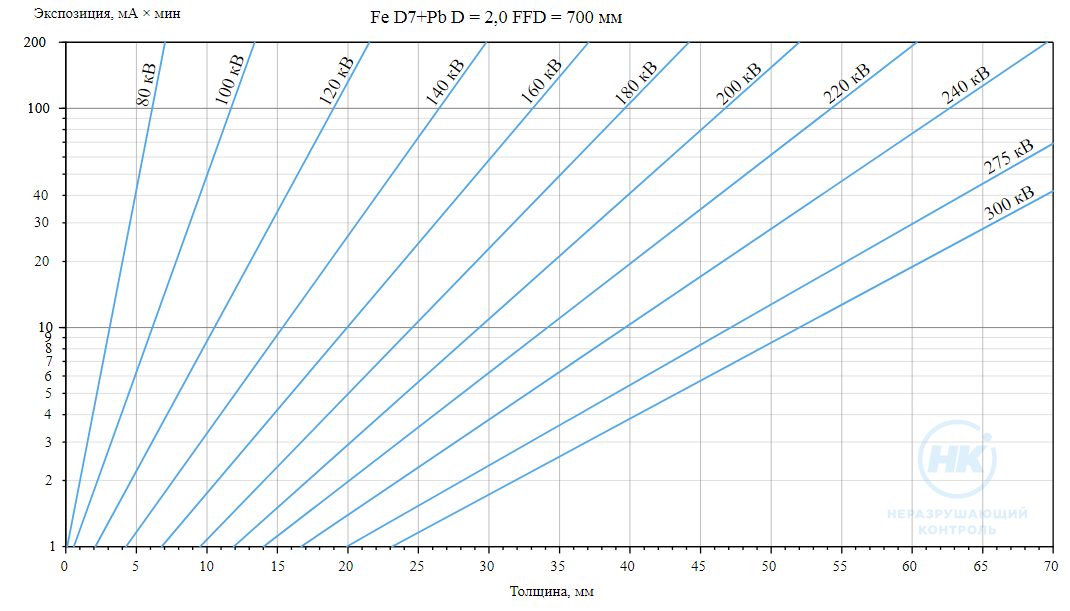

Ниже приведена номограмма экспозиций для рентгеновского аппарата ЭРА 65 при использовании высокочувствительной пленки AGFA D7 Pb.

Широкий диапазон напряжений на рентгеновской трубке позволяет работать с материалами различной плотности, структуры и толщины (полимерные композитные материалы, высокопрочные стали). Просвечивание может выполняться на рентгеновскую пленку, запоминающие пластины или цифровые детекторы.

Современная микропроцессорная платформа пульта управления позволяет использовать до 250 пользовательских программ и хранит в памяти параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера.

Рентгеновские аппараты ЭРА имеют высокие ресурс и производительность, подходят для эксплуатации в суровых климатических условиях. Прочная конструкция, надежность, низкое энергопотребление и возможность питания от переносного генератора — все это делает их незаменимыми для полевой работы.

Технические характеристики:

Наименование параметра Значение
Направление излучения Направленное
Толщина стали, доступная для просвечивания за 10 мин., пленка D7, фокусное расстояние 700 мм, плотность снимка D = 2,0 65 мм
Диапазон высокого напряжения 5–300 кВ
Диапазон тока в трубке 0,5–6 мА
Ток при максимальном напряжении 3,0 мА / 300 кВ
Мощность трубки 900 Вт
Размер фокального пятна 3,0 мм (EN 12543); 1,5 (IEC 336)
Материал анода W (вольфрам)
Угол наклона анода 20°
Угол выхода пучка излучения 40° × 60°
Стабильность тока и напряжения ± 1%
Фильтр рентгеновского излучения 0,8 ± 0,1 мм, Ве
Требования к электропитанию 160–253 В АС, 80–127 В АС, 50–60 Гц
Масса блока излучателя 40 кг
Макс. потребляемая мощность 2 кВА
Тип дисплея пульта управления Графический ЖК-экран с фоновой подсветкой
Разрешение экрана пульта управления 320 × 240 рх
Класс защиты IP65

Комплектация:

Наименование Количество
Блок излучателя ЭРА 65 1 шт.
Пульт цифрового управления ЭРА 65 1 шт.
Упаковочная сумка 1 шт.
Соединительный кабель ЭРА для соединения излучателя с пультом управления (20 м) 1 шт.
Сетевой кабель, 230 В (10 м) 1 шт.
Комплект запчастей 1 шт.
Паспорт 1 экз.
Руководство эксплуатации 1 экз.
