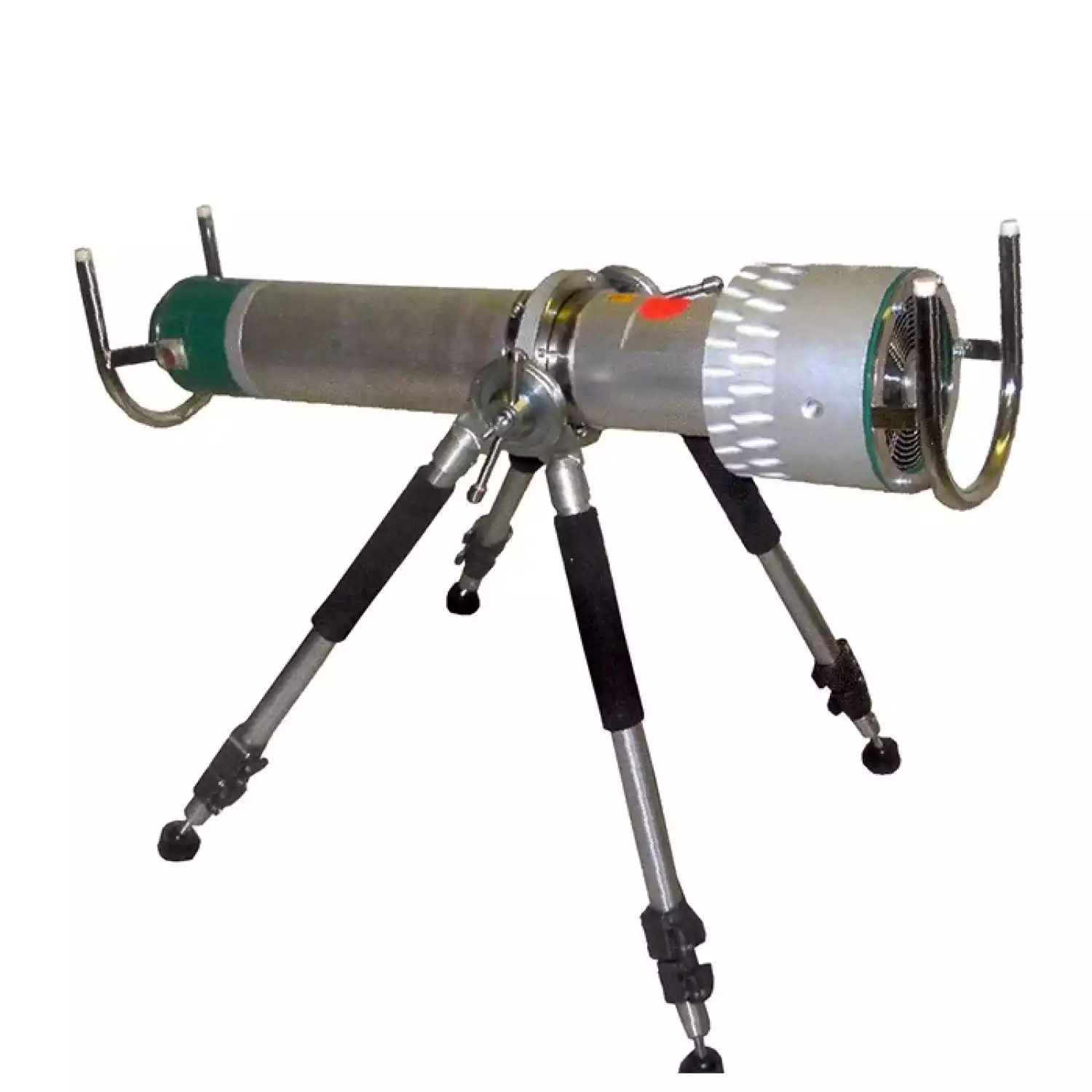

Рентгеновский аппарат РПД-200 С и РПД-200 СП

Под заказ
Артикул: 402916
СИНТЕЗ-НДТ
Рентгеновские аппараты РПД-200С предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера. Серия переносных рентгеновских аппаратов РПД-200 представлена моделями: рентгеновский аппарат РПД-200С (с боковым выходом излучения) и рентгеновский аппарат РПД-200СП (с панорамным выходом излучения). Диапазон установки анодного напряжения 70 ÷ 200 кВ, с шагом 1 кВ. Диапазон рабочих температур: -35 ÷ +40 °С.
Под заказ
1 104 480
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Рентгеновский аппарат РПД-200 С и РПД-200 СП

Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп

Производитель: Россия

Серия: РПД-200

Модель: РПД-200-С

Описание: рентгеновский дефектоскоп постоянного потенциала

Назначение рентгеновского аппарата РПД-200 С

Рентгеновские аппараты РПД-200С предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера.

Рентгеновский аппарат РПД-200 С осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.

Серия переносных рентгеновских аппаратов РПД-200 представлена следующими моделями:

  • Рентгеновский аппарат РПД-200С (с боковым выходом излучения)
  • Рентгеновский аппарат РПД-200СП (с панорамным выходом излучения)

Моноблок рентгеновского аппарата РПД-200С работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки.

Блок питания и управления рентгеновского аппарата РПД-200С имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу аппарата при температурах от -40°С.

Высокая надежность рентгеновских аппаратов РПД-200 С обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы рентгеновского аппарата РПД-200-С: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.

Конструктивно рентгеновский аппарат РПД-200 С представляет собой алюминиевый цилиндрический блок, заполненный трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Управление работой рентгеновского аппарата РПД-200С осуществляется по стандартному последовательному интерфейсу от карманного пульта дистанционного управления с простым и удобным в использовании алгоритмом работы и четырех строчным ярко светящимся текстовым дисплеем. Пульт подключается к блоку питания и управления гибким тонким кабелем произвольной длины.

Рентгеновский аппарат РПД-200-С может снабжаться системой радиоуправления, позволяющей работать без кабеля связи БПУ - ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом абсолютно не изменяется.

Технические характеристики рентгеновского аппарата РПД-200 С

Наименование параметра

Рентгеновский аппарат "РПД-200С"

Рентгеновский аппарат "РПД-200СП"

Масса моноблока, кг

19

16

Масса футляра БПУ, кг

8

8

Масса блока питания и управления, кг

7

7

Масса футляра блока питания и управления, кг

5

5

Длина моноблока (без рукояток), мм

780 / 750

780 / 750

Длина моноблока (с рукоятками), мм

870 / 840

-

Диаметр моноблока (без рукояток)

180 / 140

180 / 140

Диаметр моноблока (с рукоятками), мм

250

-

Размер блока питания и управления (с ручками), мм

540х420х230

540х420х230

Диапазон установи анодного напряжения, кВ, с шагом 1 кВ

70 - 200

70 - 200

Диапазон установки анодного тока, мА, с шагом 0,01 мА

0,5-5 мА

0,5-5 мА

Диапазон установки времени экспозиции, с, с шагом 1 с

1-998 (16 мин)

1-998 (16 мин)

Размер фокусного пятна, мм

2 х 2

3,5 х 1,5

Рабочая диаграмма излучения, градус

40х60

Панорама 40х360

Максимальная мощность, на аноде, Вт

1000

1000

Питание - однофазная сеть переменного тока

220 В, 50 Гц

220 В, 50 Гц

Тип рентгеновской трубки

1,2БПК 21-200

1,2БПК 21-200

Диапазон рабочих температур, °С

-35 ÷ +40

-35 ÷ +40

Диапазон температур хранения и транспортировки, °С

-45 ÷ +70

-45 ÷ +70

Потребляемая мощность, Вт, не более

1400

1400



Стандартный комплект поставки рентгеновского аппарата РПД-200:

  • Рентгеновский аппарат РПД-200 в футляре с амортизацией и ручками для переноски;
  • блок питания и управления (БПУ) в кейсе;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации рентгеновского аппарата "РПД-200 П" - 20 м).
  • сигнальная лампа на магнитном держателе с кабелем длиной 10 м
