Однополярные и двуполярные кабельные рентгеновские аппараты «Экстравольт» предназначены для радиографического и радиоскопического контроля сварных швов. В качестве объектов контроля могут выступать изделия из керамики, композита, пластика и резины. Глубина просвечивания в серии: от 46 до 128 мм по стали.

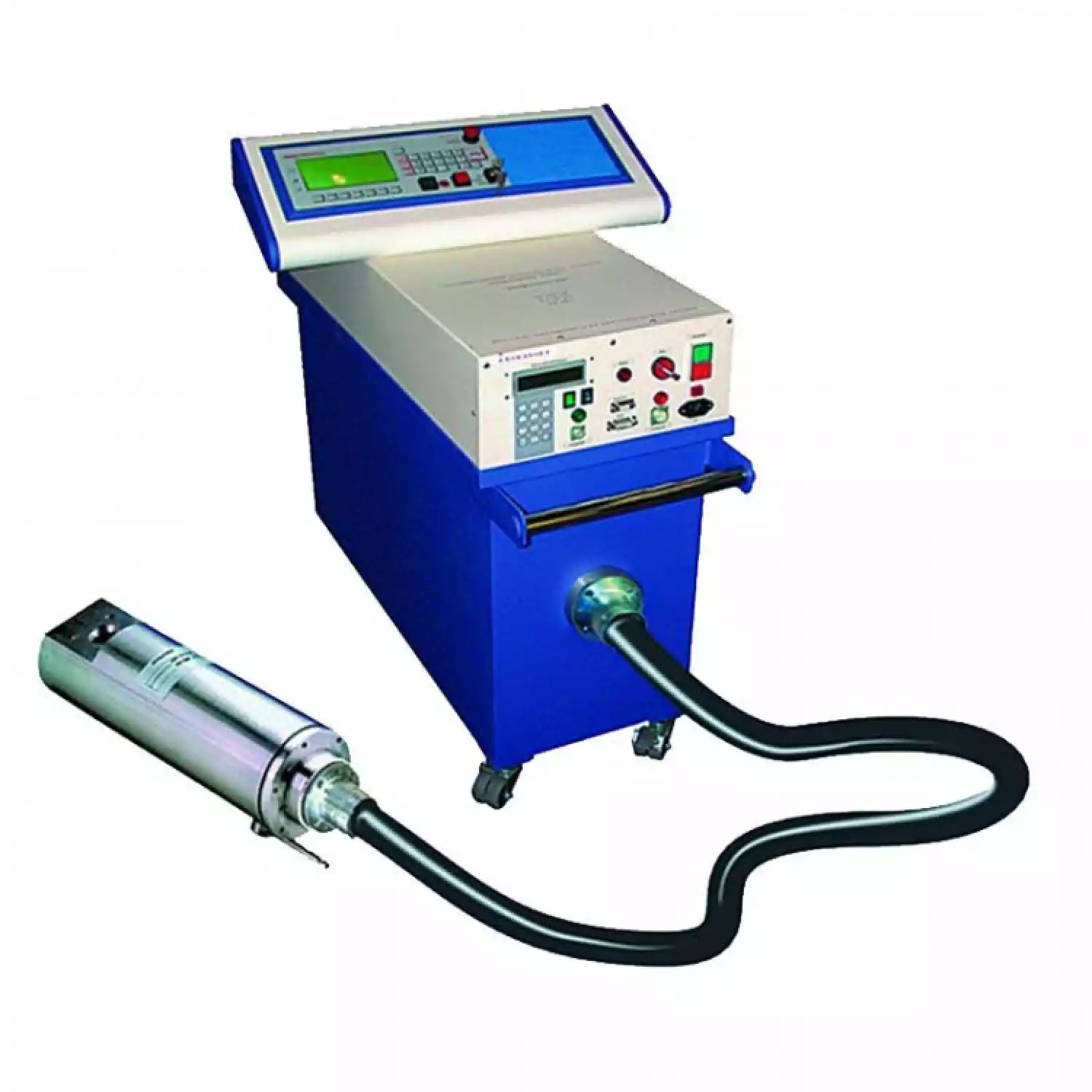

Однополярные аппараты «Экстравольт» состоят из катодного генератора, рентгеновской трубки из металлокерамики с системой охлаждения, высоковольтный кабель и пульт дистанционного управления. У двуполярных «Экстравольтов» дополнительно идёт анодный выосковольтный генератор.
Функцию изоляции и теплообменника выполняет трансформаторное масло. Высокий коэффициент полезного действия и возможность просвечивания больших толщин обеспечиваются работой преобразователя напряжения на частоте примерно 80 кГц.
Сочетание прибора с рентгено-телевизионными детекторами дает возможность проведения радиографии на фосфорных пластинах или металлокерамической рентгеновской трубке.
| Модель | 160/ P1600 | 160/ P3000 | 225/ P1600 | 225/ P3000 |
|---|---|---|---|---|
| Максимальное напряжение на трубке | 160 кВ | 160 кВ | 225 кВ | 225 кВ |
| Максимальный анодный ток трубки | 15 мА | 50 мА | 15 мА | 20 мА |
| Максимальная мощность на аноде трубки | 1600 Вт | 3000 Вт | 1600 Вт | 3000 Вт |
| Глубина просвечивания по стали | 46 мм | 50 мм | 64 мм | 76 мм |
| Рекомендуемая рентгеновская трубка | THX160/1010, THX160/1030 | THX160/1010, THX160/1030 | THX225/1010, THX225/1030 | THX225/1030, THX225/1055 |
| Пределы регулировки высокого напряжения | 10...160 кВ с шагом 0.1 кВ | 10...160 кВ с шагом 0.1 кВ | 10...225 кВ с шагом 0.1 кВ | 10...225 кВ с шагом 0.1 кВ |
| Пределы регулировки тока трубки | 0.5...15 мА с шагом 0.1 мА | 0.5...20 мА с шагом 0.1 мА | 0.5...15 мА с шагом 0.1 мА | 0.5...20 мА с шагом 0.1 мА |
| Точность установки выходных параметров | ± 1.0% по току ; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
| Стабильность / Повторяемость | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре |
| Время экспозиции (шаг 0,1 мин) | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно |
| Длина высоковольтного кабеля | стандартно 7м (до 100м по заказу) | стандартно 7м (до 100м по заказу) | стандартно 7м (до 100м по заказу) | стандартно 7м (до 100м по заказу) |
| Датчик протока охлаждающей жидкости | в комплекте системы охлаждения | в комплекте системы охлаждения | в комплекте системы охлаждения | в комплекте системы охлаждения |
| Питание | 120В…240В 50/60Гц | 380В 50/60Гц | 120В...240В 50/60Гц | 380В 50/60Гц |
| Рабочий цикл | 100% 24 часа в сутки при температуре до 40º С | 100% 24 часа в сутки при температуре до 40º С | 100% 24 часа в сутки при температуре до 40º С | 100% 24 часа в сутки при температуре до 40º С |
| Рабочая температура: | +2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
| Влажность | до 90% без конденсации влаги | до 90% без конденсации влаги | до 90% без конденсации влаги | до 90% без конденсации влаги |
| Условия хранения | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации |
| Максимально потребляемая мощность | 2.5 кВт | 4.5 кВт | 2.5 кВт | 4.5 кВт |
| Габариты генератора | 980х350х455 мм | 980х350х455 мм | 980х350х455 мм | 980х350х455 мм |
| Вес генератора | 120 кг | 120 кг | 120 кг | 120 кг |
| Модель | 320 / P2000 | 350 / P2000 | 350 / P4200 | 380 / P2000 |
|---|---|---|---|---|
| Максимальное напряжение на трубке | 320 кВ | 350 кВ | 350 кВ | 380 кВ |
| Максимальный анодный ток трубки | 10 мА | 10 мА | 16 мА | 10 мА |
| Максимальная мощность на аноде трубки | 2000 Вт | 2000 Вт | 4200 Вт | 2000 Вт |
| Глубина просвечивания по стали | 85 мм | 92 мм | 98 мм | 98 мм |
| Рекомендуемая рентгеновская трубка | MB320/3, MB350/3, TSX300/1540 | MB320/3, MB350/3, TSX300/1540 | MB350/1 | MB380/3, MB420/3, MB450/3 |
| Пределы регулировки высокого напряжения | 20...350 кВ с шагом 0.1 кВ | 20...350 кВ с шагом 0.1 кВ | 20...350 кВ с шагом 0.1 кВ | 20...450 кВ с шагом 0.1 кВ |
| Пределы регулировки тока трубки | 0.5...20 мА с шагом 0.1 мА | 0.5...20 мА с шагом 0.1 мА | 0.5...16 мА с шагом 0.1 мА | 0.5...10 мА с шагом 0.1 мА |
| Точность установки выходных параметров | ± 1.0% по току; ± 1.5% по напряжению |
± 1.0% по току; ± 1.5% по напряжению |
± 1.0% по току; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
| Стабильность / Повторяемость | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре |
| Время экспозиции (шаг 0,1 мин) | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно |
| Длина высоковольтного кабеля | стандартно 7м (до 100м по заказу) |
стандартно 7м (до 100м по заказу) |
стандартно 7м (до 100м по заказу) |
стандартно 7м (до 100м по заказу) |
| Датчик протока охлаждающей жидкости | в комплекте системы охлаждения | в комплекте системы охлаждения | в комплекте системы охлаждения | в комплекте системы охлаждения |
| Блок масло-воздушного теплообмена | OL4502 (770x535x340мм, 60кг) | OL4502 (770x535x340мм, 60кг) | OL4502 (770x535x340мм, 60кг) | OL4502 (770x535x340мм, 60кг) |
| Блок масло-водяного теплообмена | OW4500 (621x560x350мм, 65кг, опция) | OW4500 (621x560x350мм, 65кг, опция) | OW4500 (621x560x350мм, 65кг, опция) | OW4500 (621x560x350мм, 65кг, опция) |
| Питание | 120В…240В 50/60Гц | 120В…240В 50/60Гц | 380В 50/60Гц | 120В…240В 50/60Гц |
| Рабочий цикл | 100% 24 часа в сутки при температуре до 40 ºС | 100% 24 часа в сутки при температуре до 40 ºС | 100% 24 часа в сутки при температуре до 40 ºС | 100% 24 часа в сутки при температуре до 40 ºС |
| Рабочая температура: | +2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
| Влажность | до 90% без конденсации влаги | до 90% без конденсации влаги | до 90% без конденсации влаги | до 90% без конденсации влаги |
| Условия хранения | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации |
| Максимально потребляемая мощность | 2.8 кВт | 2.8 кВт | 6 кВт | 2,8 кВт |
| Габариты генератора | 980х350х455 мм катод 980х350х305 мм анод | 980х350х455 мм катод 980х350х305 мм анод | 980х350х455 мм катод 980х350х305 мм анод | 980х350х455 мм катод 980х350х305 мм анод |
| Вес генератора | 120 кг катод 100 кг анод |
120 кг катод 100 кг анод |
120 кг катод 100 кг анод |
120 кг катод 100 кг анод |
| Модель | 420 / P2000 | 420 / P4200 | 450 / P2000 | 450 / P4200 |
|---|---|---|---|---|
| Максимальное напряжение на трубке | 420 кВ | 420 кВ | 450 кВ | 450 кВ |
| Максимальный анодный ток трубки | 10 мА | 16 мА | 10 мА | 16 мА |
| Максимальная мощность на аноде трубки | 2000 Вт | 4200 Вт | 2000 Вт | 4200 Вт |
| Глубина просвечивания по стали | 109 мм | 109 мм | 115 мм | 128 мм |
| Рекомендуемая рентгеновская трубка | MB380/3, MB420/3, MB450/3 |
MB420/1, MB450/1 |
MB380/3, MB420/3, MB450/3 |
MB420/1, MB450/1 |
| Пределы регулировки высокого напряжения | 20...450 кВ с шагом 0.1 кВ | 20...450 кВ с шагом 0.1 кВ | 20...450 кВ с шагом 0.1 кВ | 20...450 кВ с шагом 0.1 кВ |
| Пределы регулировки тока трубки | 0.5...10 мА с шагом 0.1 мА | 0.5...16 мА с шагом 0.1 мА | 0.5...10 мА с шагом 0.1 мА | 0.5...16 мА с шагом 0.1 мА |
| Точность установки выходных параметров | ± 1.0% по току ; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
± 1.0% по току ; ± 1.5% по напряжению |
| Стабильность / Повторяемость | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре | ±0.1% / ±0.01% при неизменной температуре |
| Время экспозиции (шаг 0,1 мин) | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно | 0.1 ... 99,9 минут или непрерывно |
| Длина высоковольтного кабеля | стандартно 7м (до 100м по заказу) |
стандартно 7м (до 100м по заказу) |
стандартно 7м (до 100м по заказу) |
стандартно 7м (до 100м по заказу) |
| Датчик протока охлаждающей жидкости | в комплекте системы охлаждения | в комплекте системы охлаждения | в комплекте системы охлаждения | в комплекте системы охлаждения |
| Блок масло-воздушного теплообмена | OL4502 (770x535x340мм, 60кг) | OL4502 (770x535x340мм, 60кг) | OL4502 (770x535x340мм, 60кг) | OL4502 (770x535x340мм, 60кг) |
| Блок масло-водяного теплообмена | OW4500 (621x560x350мм, 65кг, опция) | OW4500 (621x560x350мм, 65кг, опция) | OW4500 (621x560x350мм, 65кг, опция) | OW4500 (621x560x350мм, 65кг, опция) |
| Питание | 120В…240В 50/60Гц | 380В 50/60Гц | 120В…240В 50/60Гц | 380В 50/60Гц |
| Рабочий цикл | 100% 24 часа в сутки при температуре до 40º С | 100% 24 часа в сутки при температуре до 40º С | 100% 24 часа в сутки при температуре до 40º С | 100% 24 часа в сутки при температуре до 40º С |
| Рабочая температура: | +2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
+2ºС…75ºС (охлаждение антифриз-вода) -20ºС…40ºС (охлаждение антифриз-воздух) |
| Влажность | до 95% без конденсации влаги | до 90% без конденсации влаги | до 90% без конденсации влаги | до 90% без конденсации влаги |
| Условия хранения | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации | -25ºС…75ºС, влажность до 95% без конденсации |
| Максимально потребляемая мощность | 2,8 кВт | 2,8 кВт | 2,8 кВт | 6 кВт |
| Габариты генератора | 980х350х455 мм катод 980х350х305 мм анод |
980х350х455 мм катод 980х350х305 мм анод |
980х350х455 мм катод 980х350х305 мм анод |
980х350х455 мм катод 980х350х305 мм анод |
| Вес генератора | 120 кг катод 100 кг анод |
120 кг катод 100 кг анод |
120 кг катод 100 кг анод |
120 кг катод 100 кг анод |
