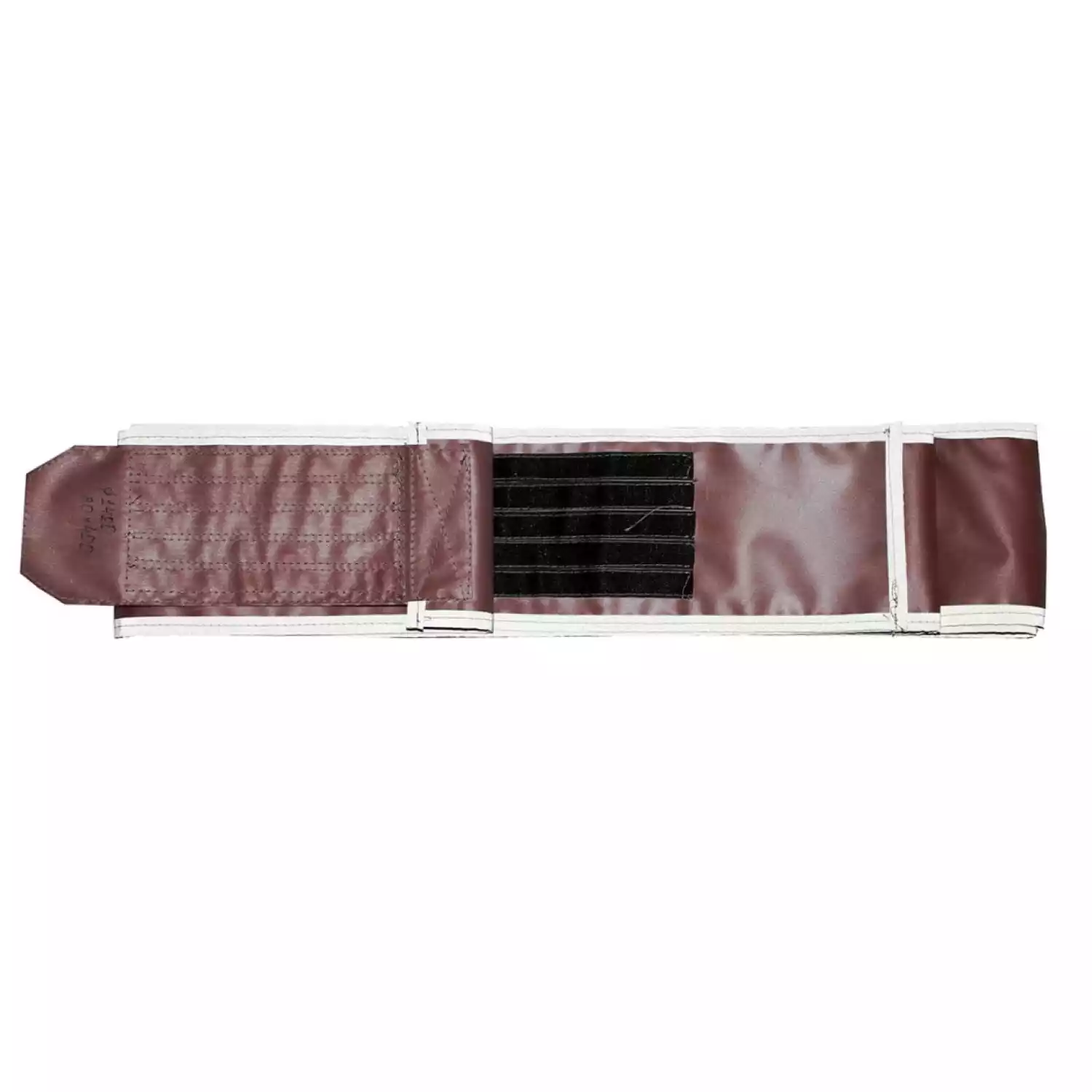

Пояса для панорамного и фронтального просвечивания труб
Выпускается в соответствии с ТУ 427650-007-4407661-2016.
Пояса предназначены для размещения в них кассет с радиографическими пленками или запоминающими пластинами, усиливающими и защитными экранами при проведении радиографического контроля.
Пояса обеспечивают:
- плотное прилегание радиографических пленок, запоминающих пластин к экранам;
- Перекрытие пленок или запоминающих пластин в кассетах по всей длине пояса на величину не менее 20мм;
- радиационную стойкость до 0.8 Кл/кг (3000Р);
- рабочий диапазон температур от минус 30°С до плюс 50°С
Размеры поясов в зависимости от диаметра трубопровода представлены в таблице:
Диаметр трубопровода, мм |
159 |
219 |
325 |
529 |
630 |
820 |
1020 |
1220 |
1420 |
Длина пояса, м |
0,5 |
0,7 |
1,1 |
1,7 |
2,0 |
2,6 |
3,3 |
4,0 |
4,5 |
Пояса изготавливаются с креплением типа «липучка» или «пряжка».
Возможно изготовление поясов с другими размерами в соответствии с требованиями Заказчика.
*Технические характеристики и комплект поставки пояса могут быть изменены производителем без предварительного уведомления.
