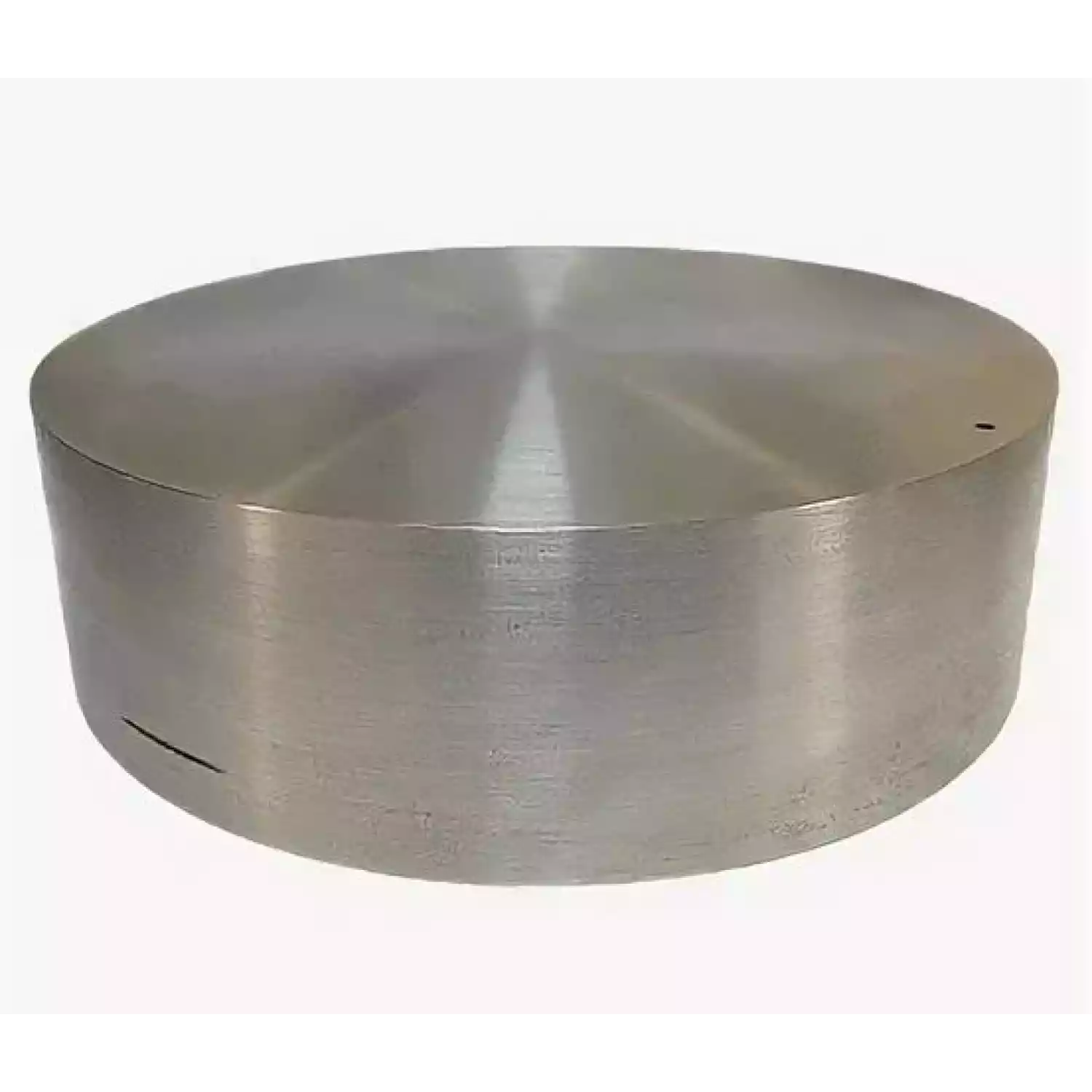

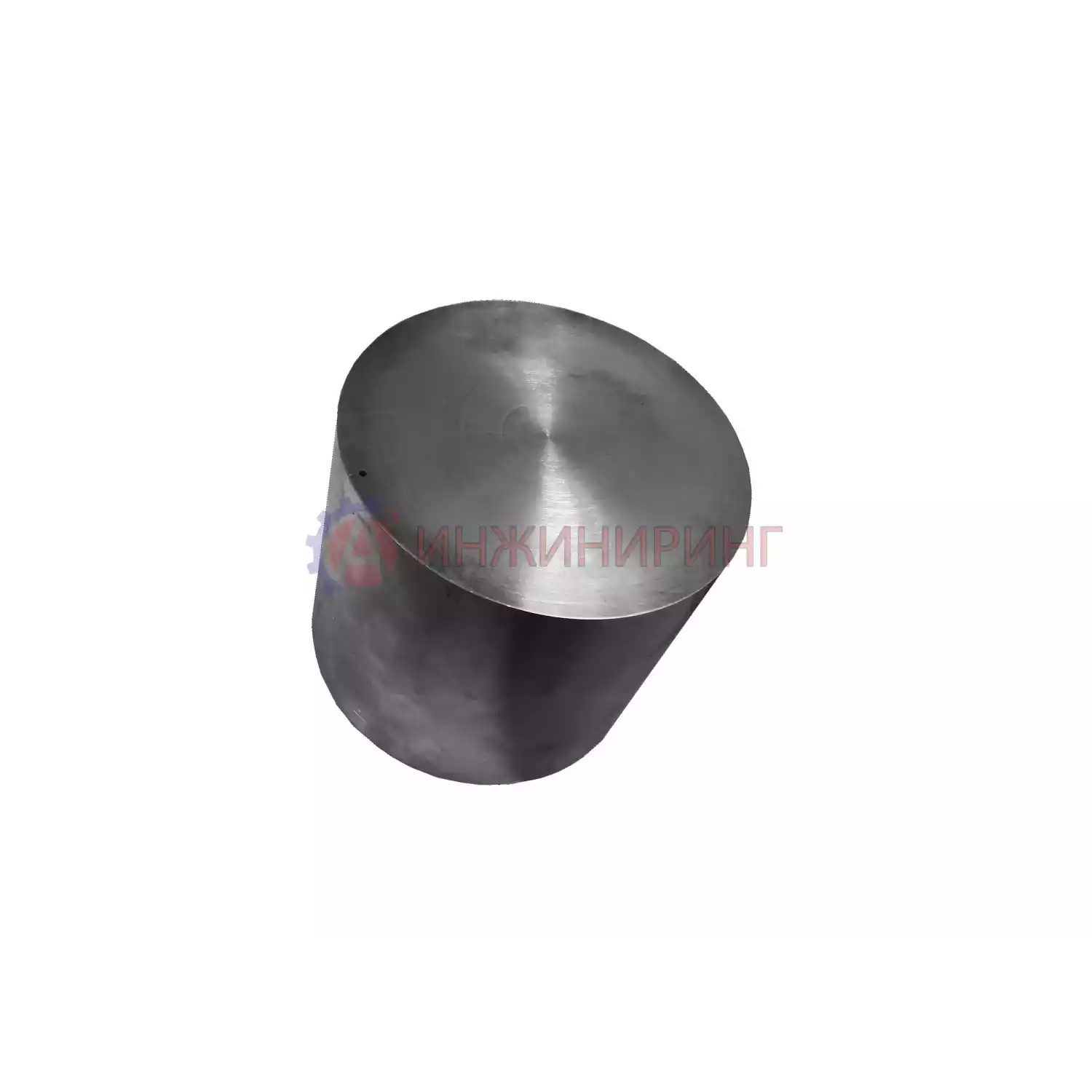

Настроечные образцы (меры) для контроля валов по РД 19.100.00-КТН-036-13

Назначение

Настроечные образцы (меры) для ультразвукового контроля валов в соответствии с требованиями РД-19.100.00-КТН-036-13 предназначены для настройки чувствительности при проведении УЗК прямыми раздельно-совмещенными ультразвуковыми преобразователями.

Отличительные особенности:

1. Настроечные образцы (меры) имеют два искусственных дефекта типа «боковое цилиндрическое отверстие» расположенных в торцах образца (меры) и имеющих диаметр 2.5мм и глубину залегания 50мм;
2. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
3. Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты переаттестации, условия хранения.
4. Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.
5. Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

Гарантийный срок эксплуатации 3 года.

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (калибровка)
