Меру СО-4.1 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.
В наличии
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

А3-НК. Мера СО-4.1.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

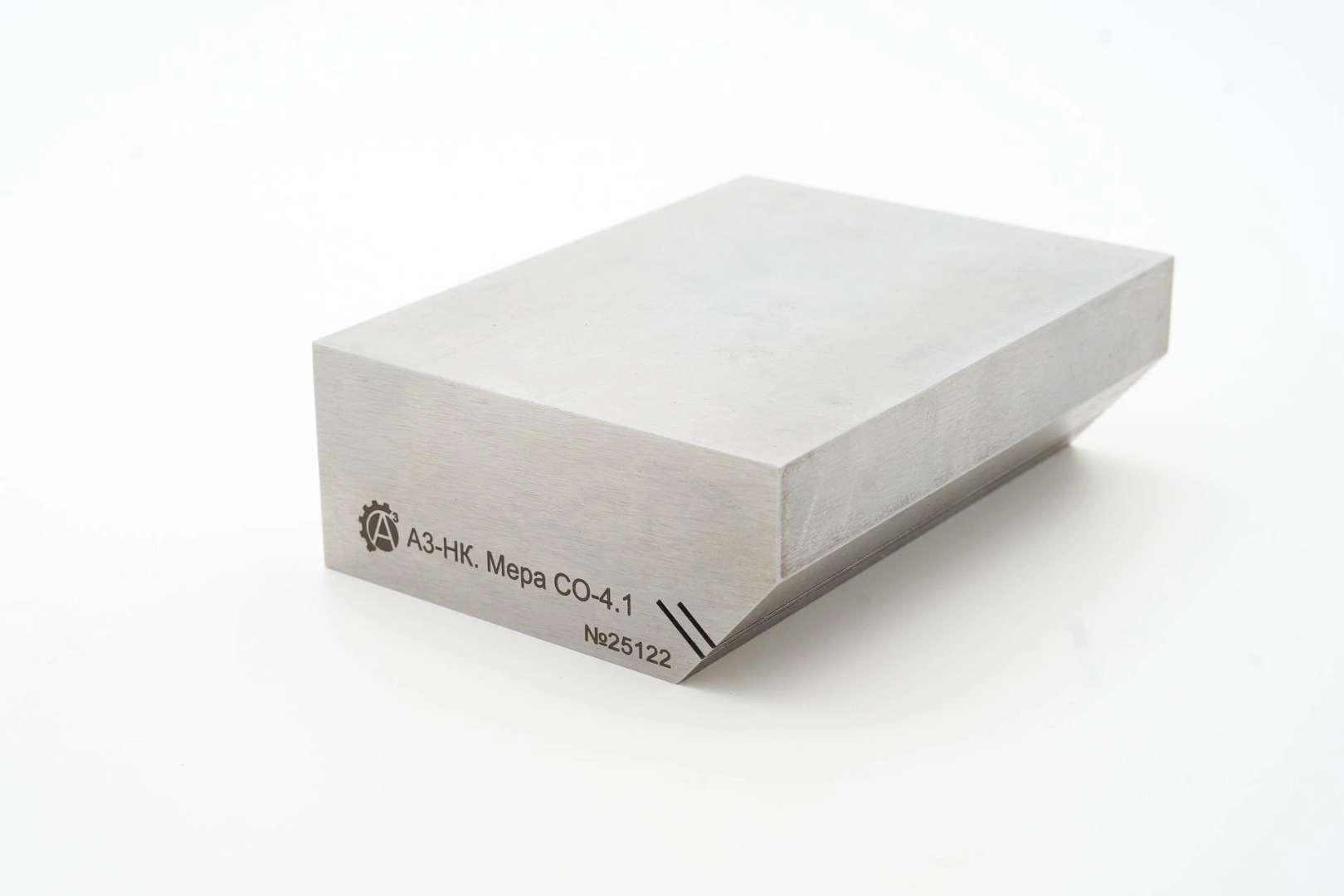

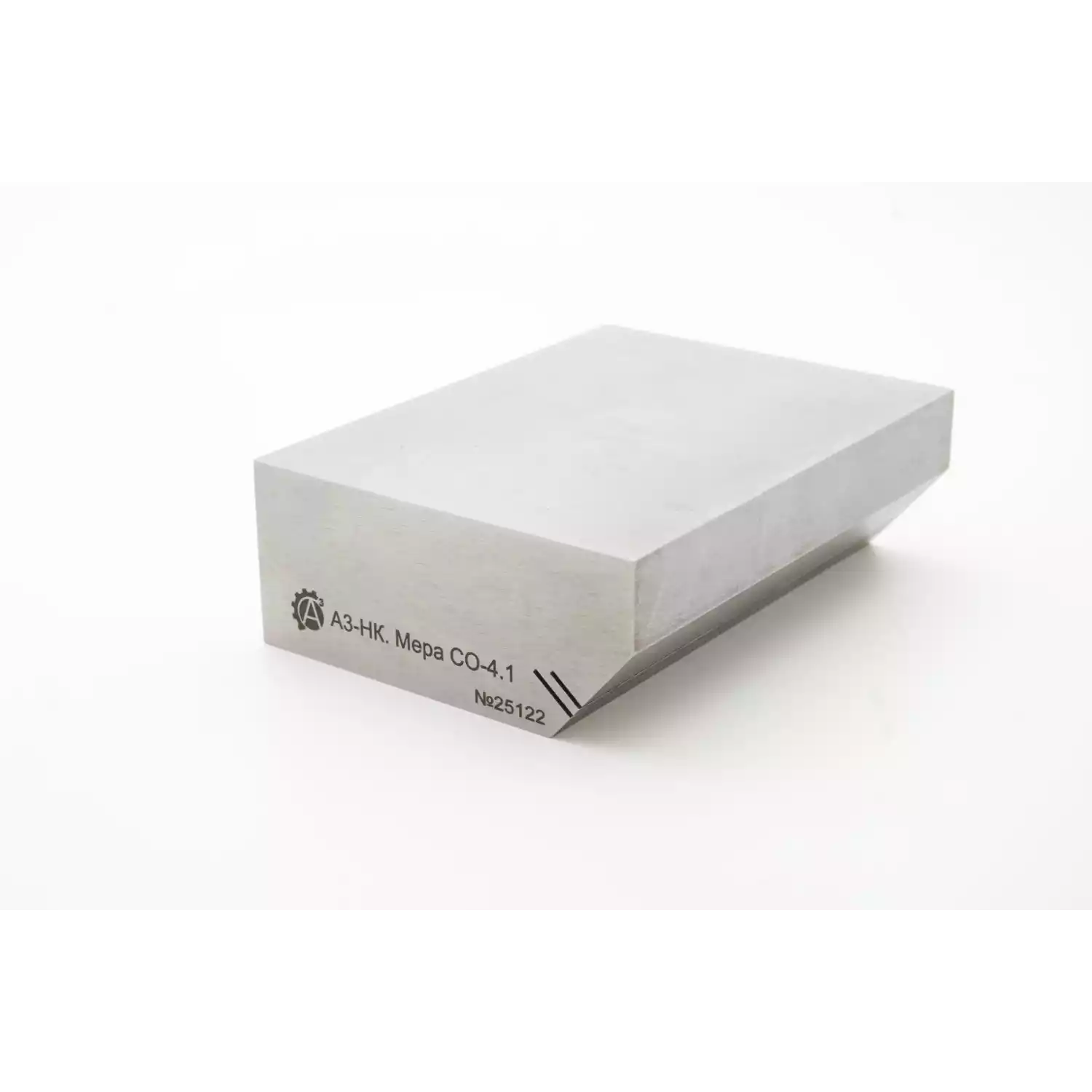

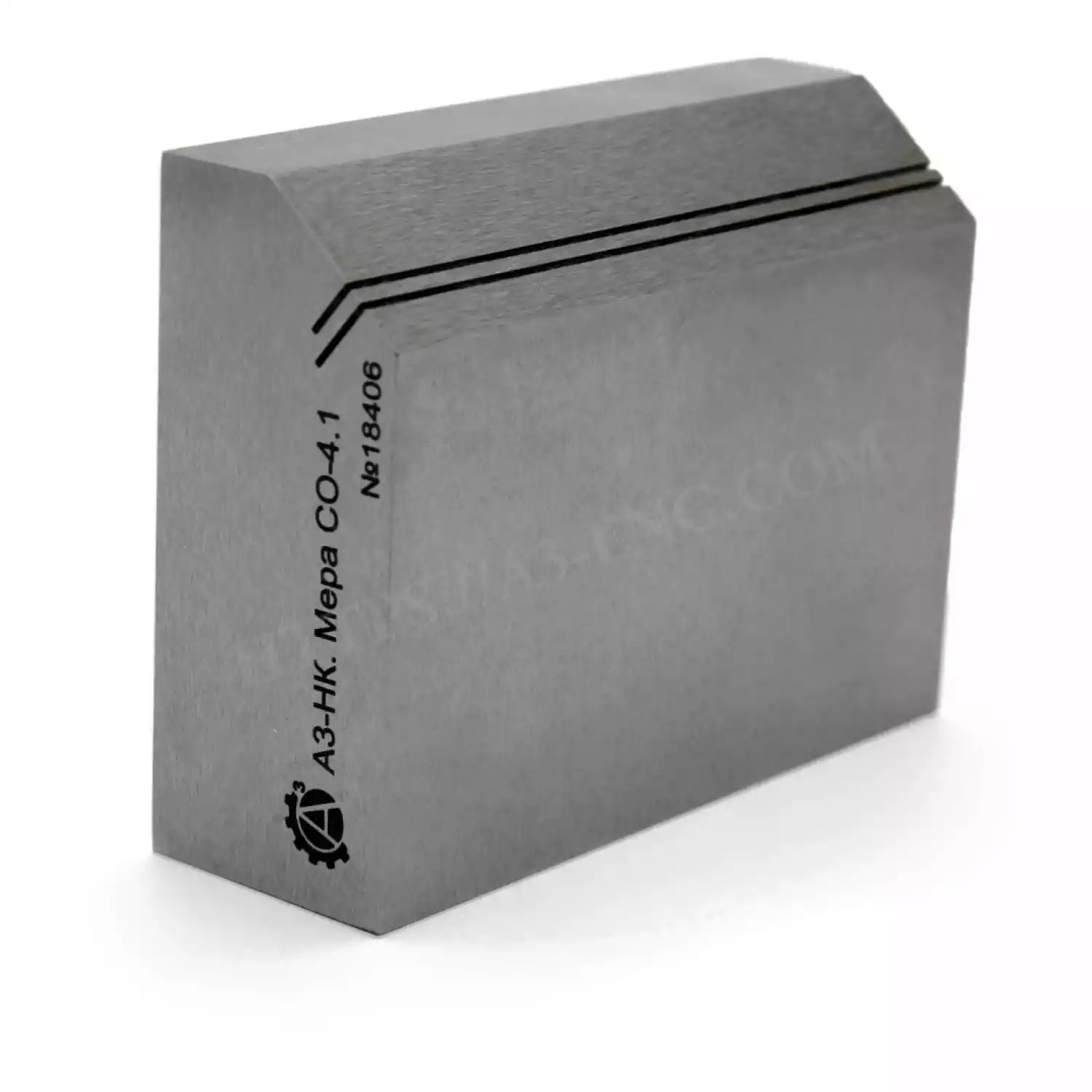

Мера СО-4.1 представляет собой изделие в виде бруска со скошенной гранью, на которой нанесены два параллельных паза с изменяющейся глубиной.

Назначение

Меру СО-4.1 применяют для измерения длины волны (частоты), возбуждаемой преобразователями с углами α ввода от 40° до 65° а и частотой от 1,25 до 5 МГц.

Основные технические характеристики:

Наименование характеристики

Значение

Мера СО-4.1

Толщина меры, не более, мм

40

Номинальное значение ширины пазов, мм

1,0 ±0,1

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

3,1



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера СО-4.1

Номинальное значение и допустимое отклонение длины меры, мм

120,0 ±0,2

Номинальное значение глубины паза 1 со стороны А и паза 2 со стороны Б и их допустимое отклонение, мм

11,0 ±0,1

Номинальное значение глубины паза 1 со стороны Б и паза 2 со стороны А и их допустимое отклонение, мм

8,5 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения длины меры и глубины пазов, мм

±0,1

Номинальное значение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±30





Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

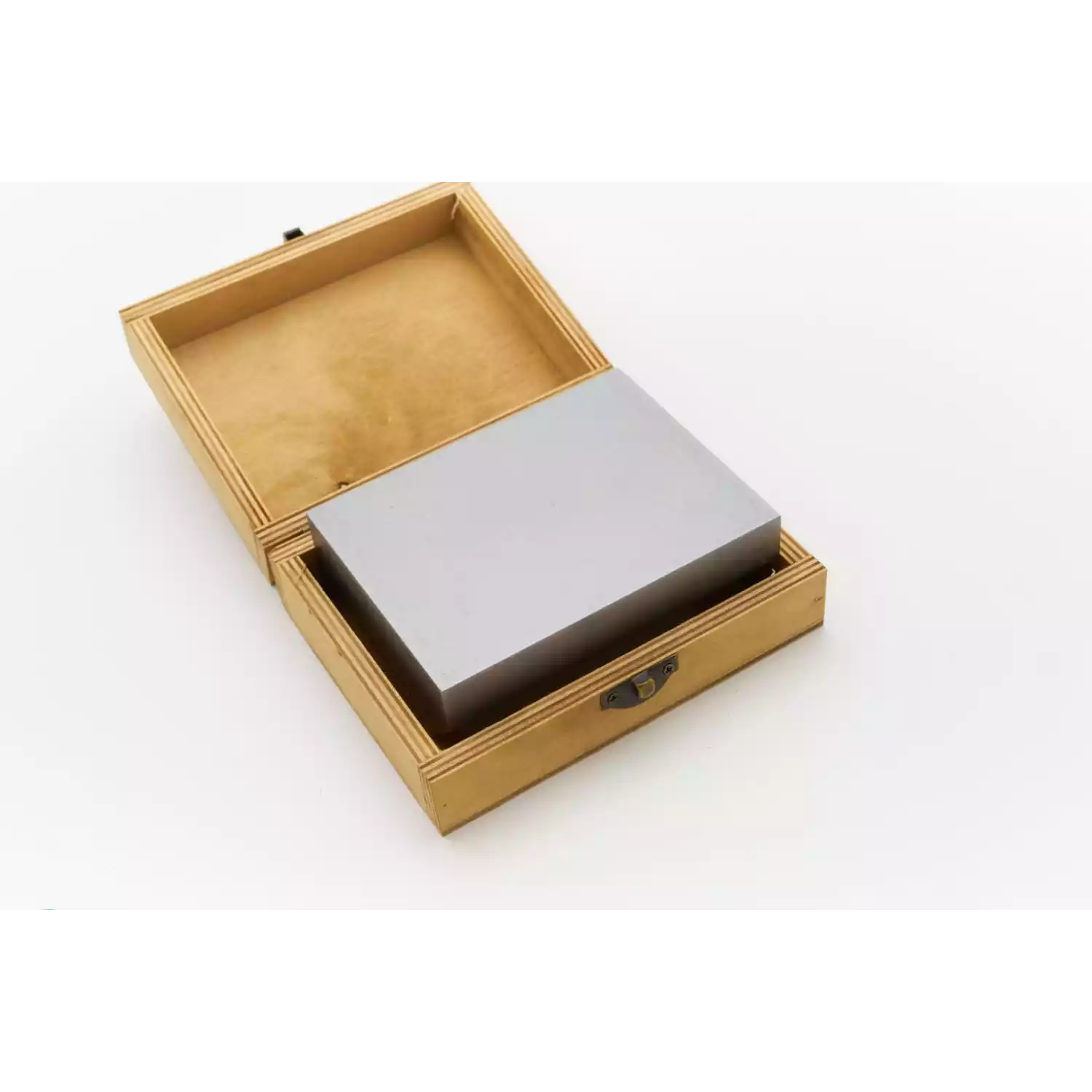

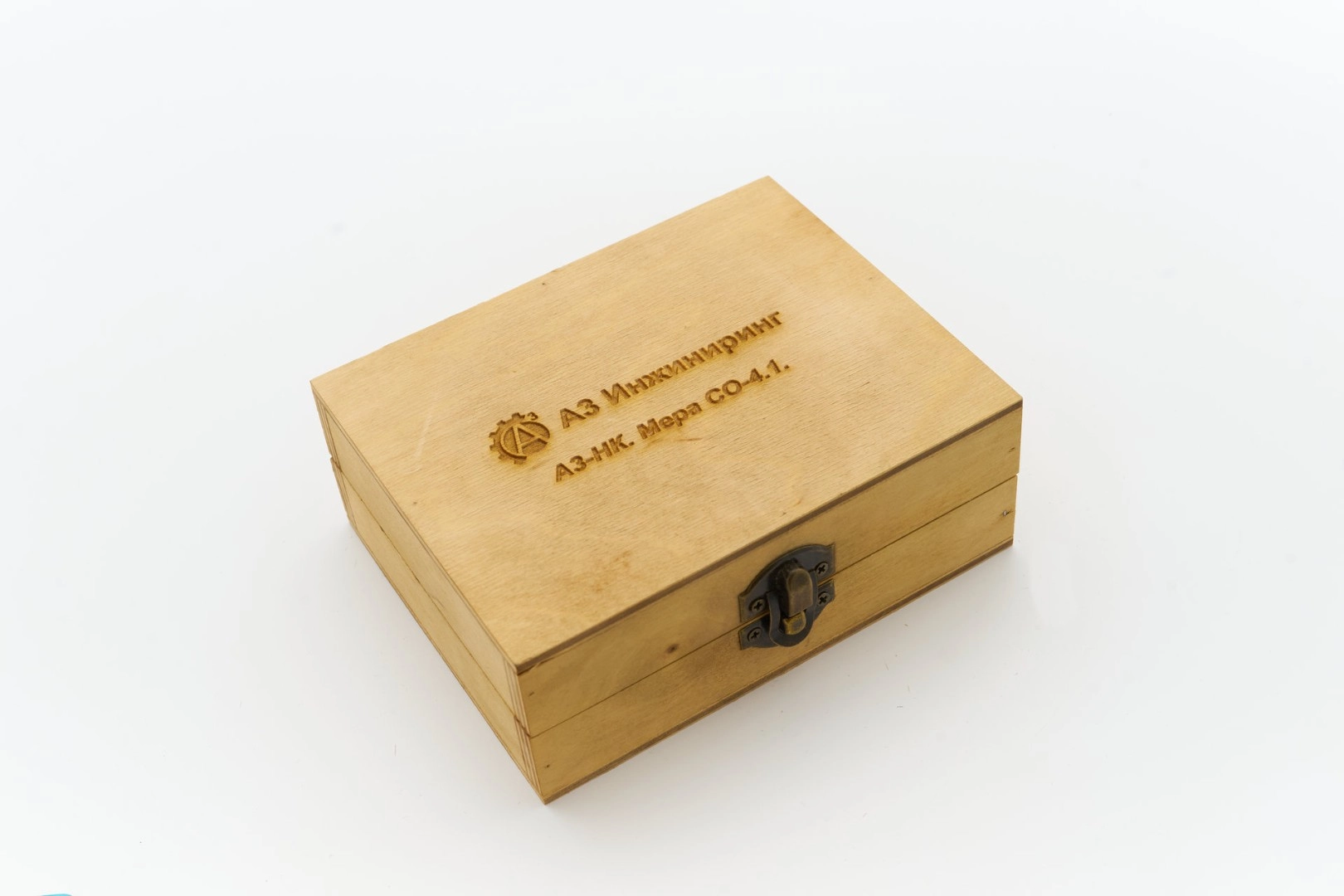

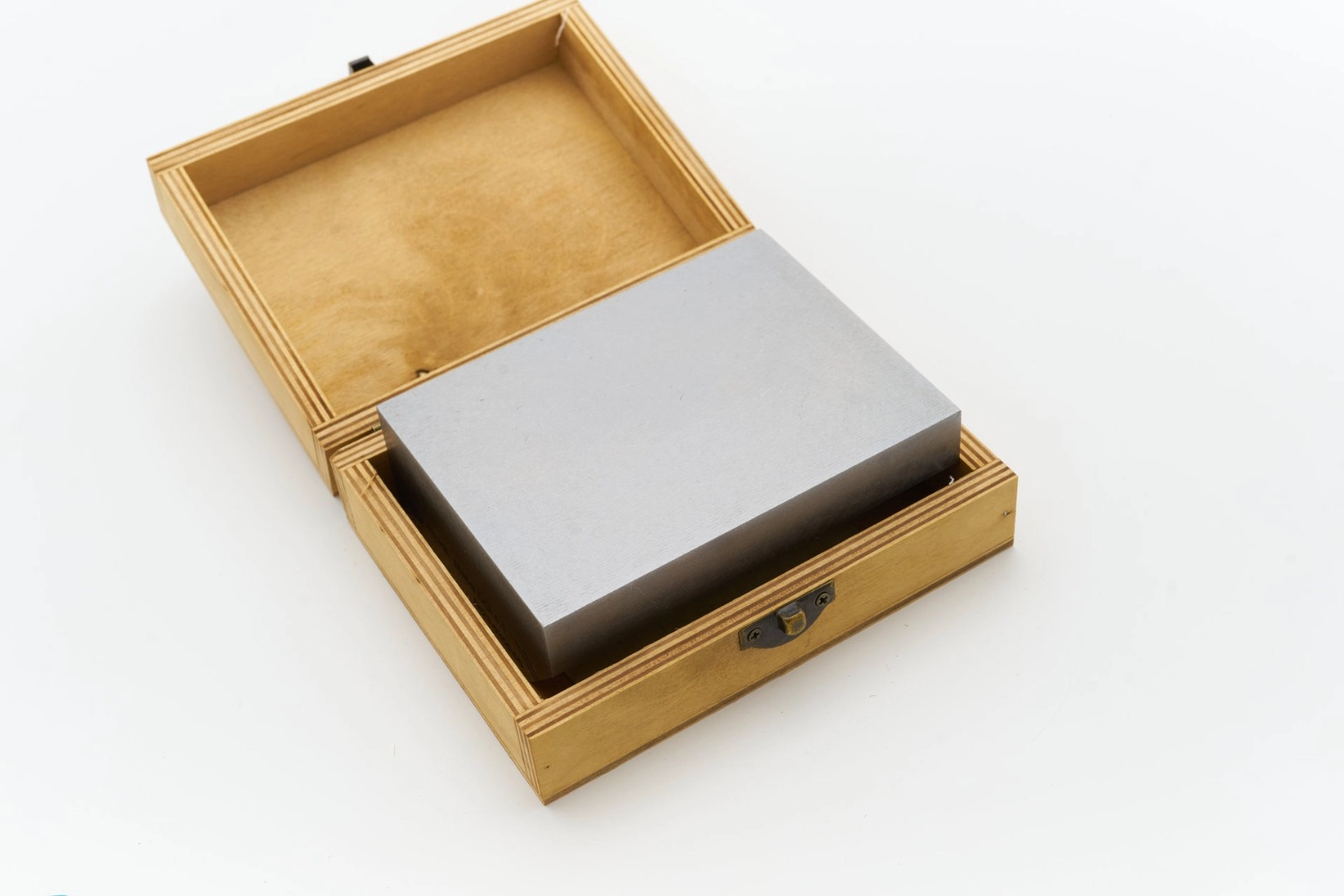

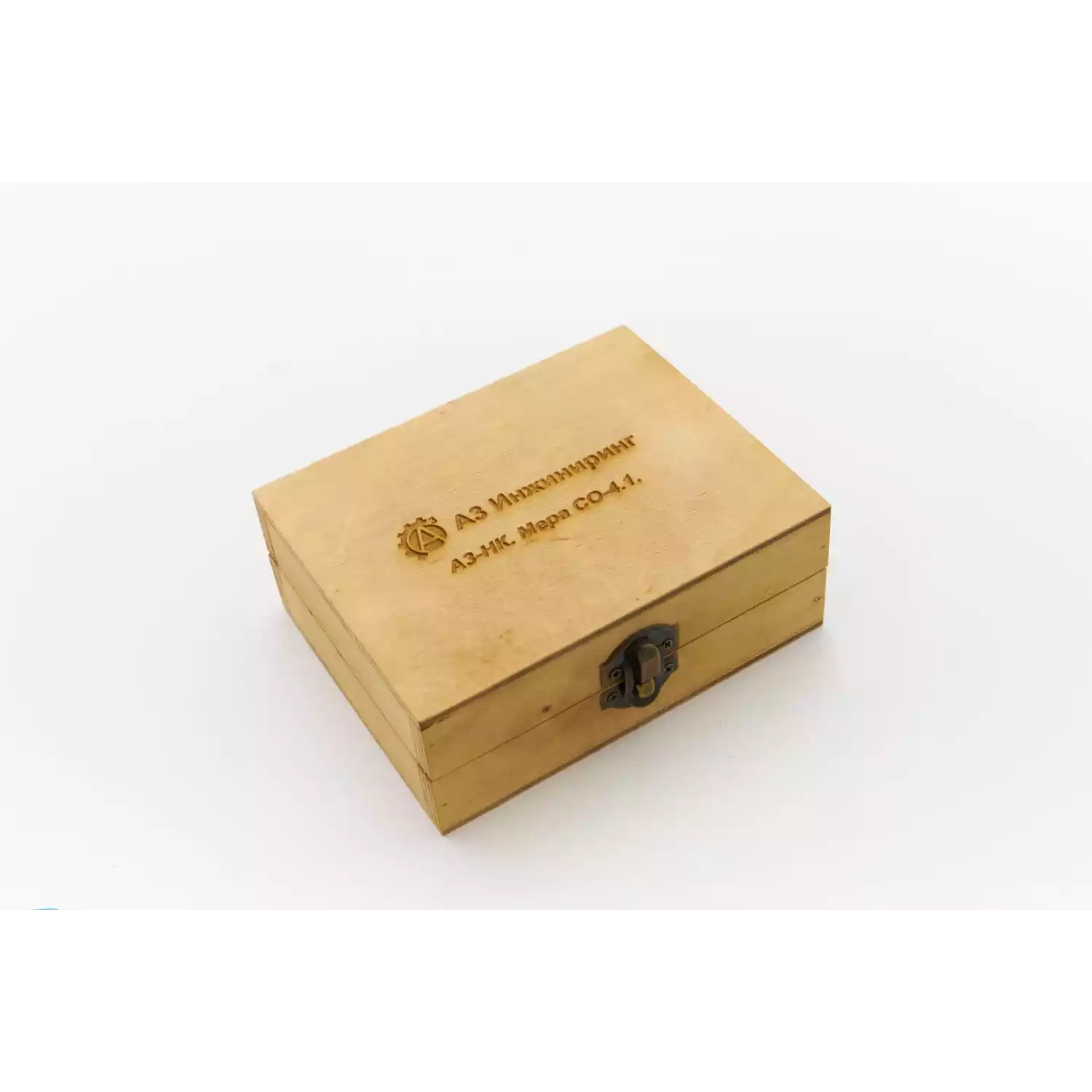

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
