Внесен в реестр СИ

В наличии
Артикул: 88015
А3 Инжиниринг
Мера ОСО 32.008-09 №1  предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.
В наличии
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

А3-НК. Мера ОСО 32.008-09 №1.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

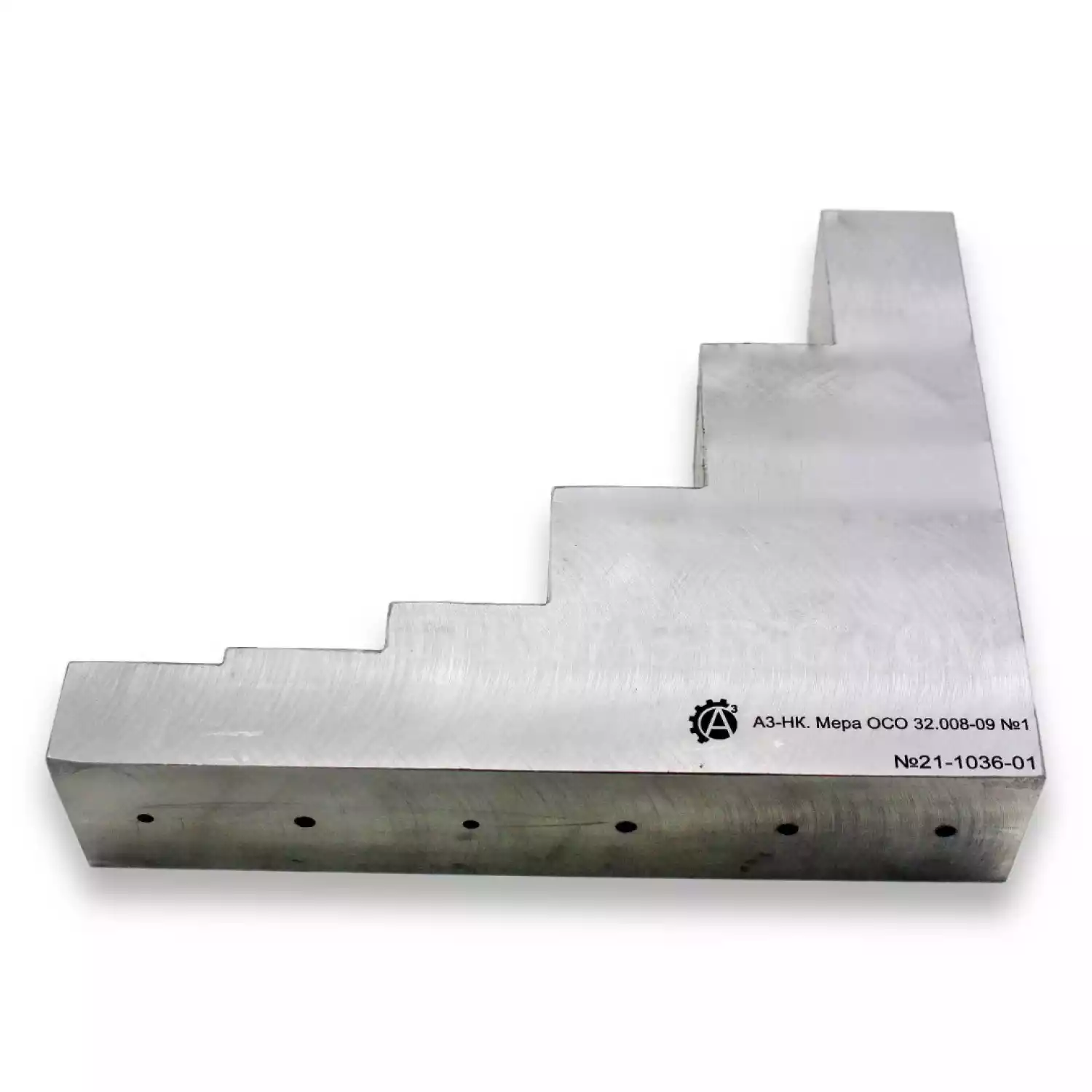

Мера ОСО 32.008-09 №1 представляет собой изделие в виде пластины, одна сторона которой имеет ступенчатую форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на донной поверхности меры по центру ступенек.

Назначение

Мера ОСО 32.008-09 №1  предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.

Основные технические характеристики:

Наименование характеристики

Значение

Мера ОСО 32.008-09№1

Длина меры, мм

240

Ширина меры, мм

51

Отклонение от параллельности рабочей и донной поверхности, мм

±0,05

Отклонение от плоскостности рабочей и донной поверхностей, мм

±0,05

Шероховатость Rz рабочей и донной поверхностей меры, не более, мкм



40

Масса, не более, кг

20





Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера ОСО 32.008-09№1

Номинальные значения и допустимые отклонения высот ступенек меры, мм:

30,0 ±0,1

35,0 ±0,1

50,0 ±0,1

90,0 ±0,1

145,0 ±0,2

204,0 ±0,3

Номинальное значение и допустимое отклонение диаметра плоскодонного отражателя, мм

- ИД1, ИД3

- ИД2, ИД4, ИД5, ИД6

4,00 ±0,12

5,00 ±0,12

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм:

- для ИД1

- для ИД2

- для ИД3

- для ИД4

- для ИД5

- для ИД6

10,00 ±0,15

15,00 ±0,18

30,00 ±0,21

70,00 ±0,30

125,00 ±0,40

184,00 ±0,46

Пределы допускаемой абсолютной погрешности воспроизведения высоты ступенек меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 60



Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

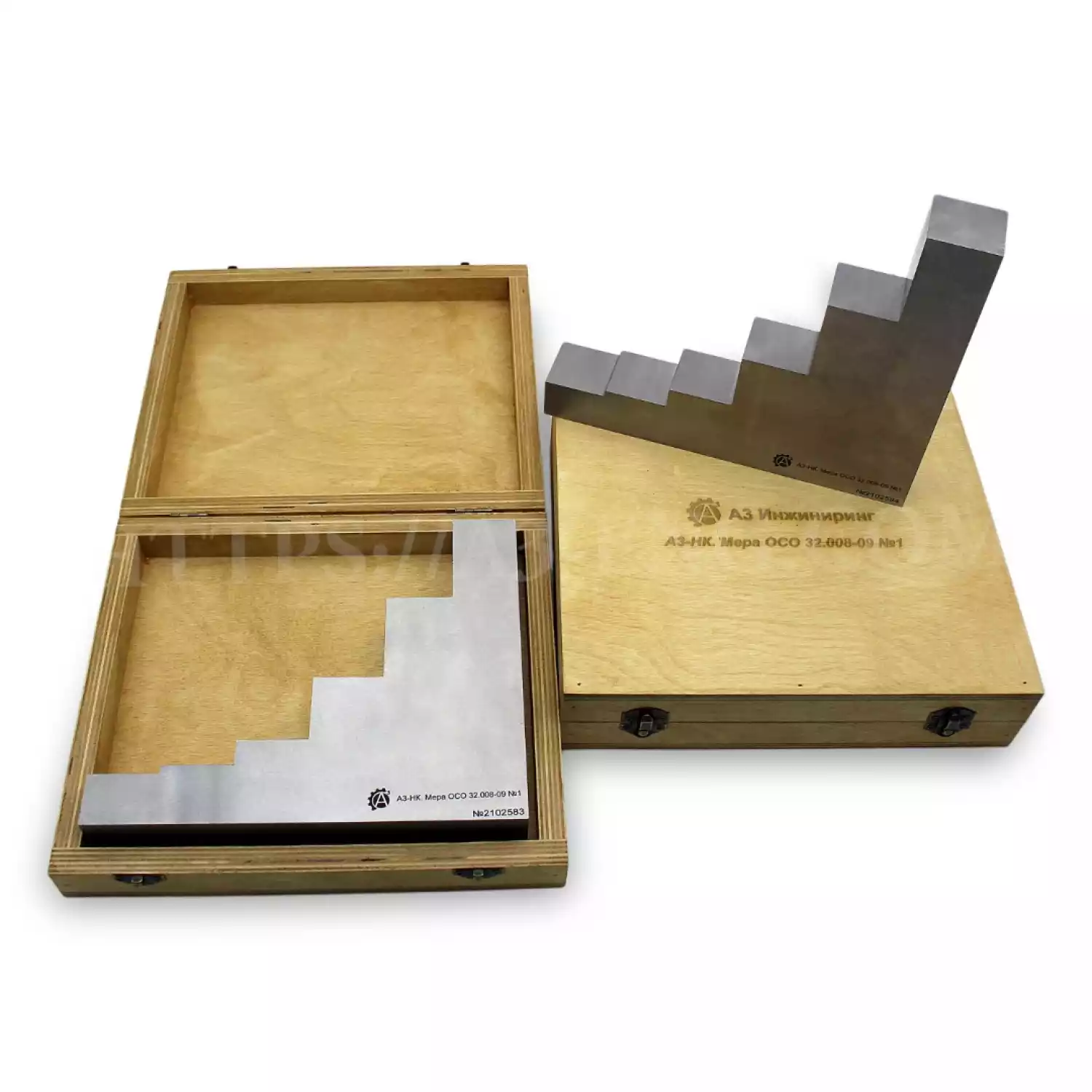

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
