А3-НК. Мера СО-1.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

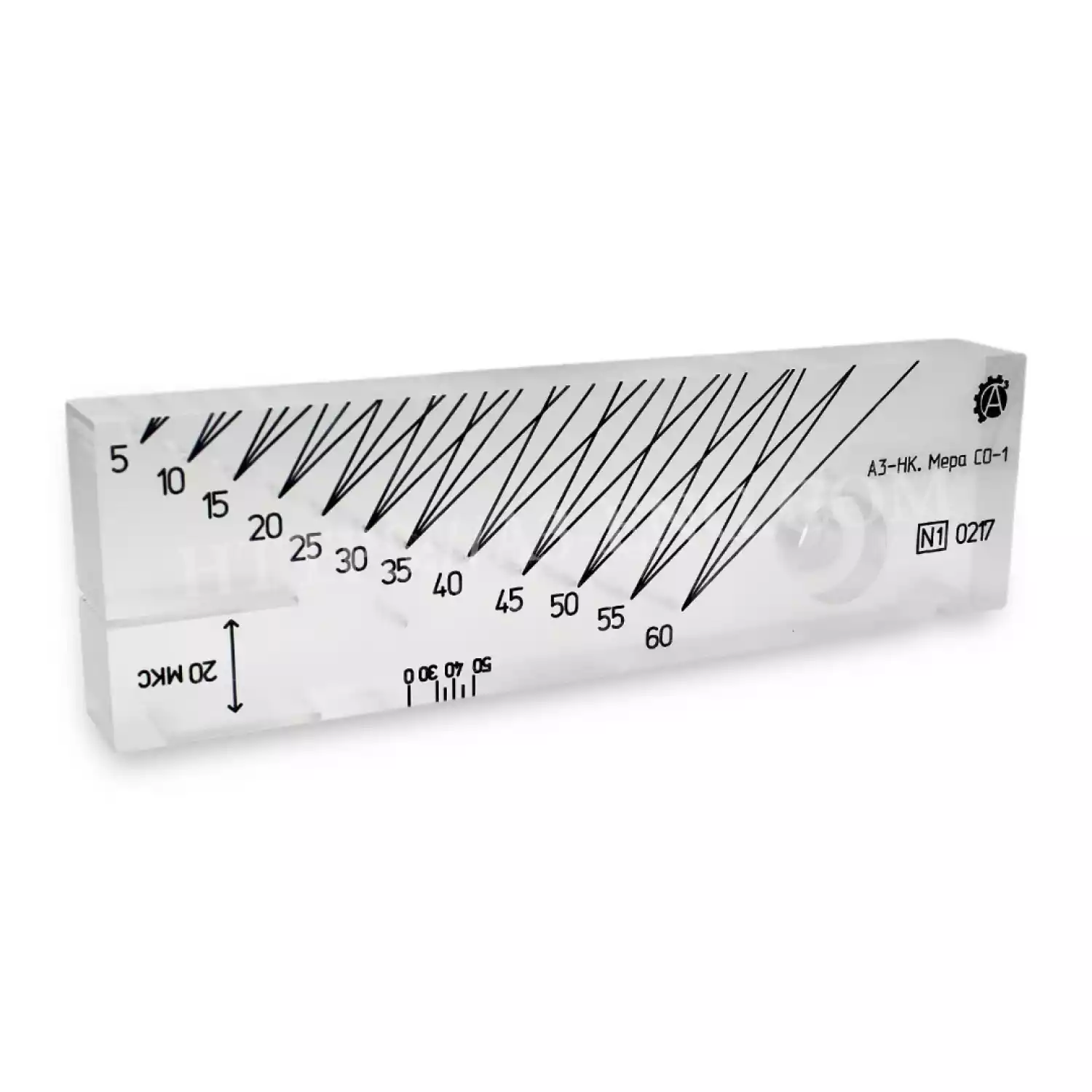

Мера СО-1 представляет собой изделие в виде параллелепипеда с цилиндрическими несквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности, отверстиями и пазами для определения разрешающей способности, и пазом для определения погрешности глубиномера.

Назначение

Мера СО-1 предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.

Основные технические характеристики:

Наименование характеристики

Значение

Мера СО-1

Длина меры, мм

279

Расстояние от грани 1 до паза 1, мм

20

Диапазон номинальных значений расстояния от грани 1 до центров искусственных дефектов ИД4 – ИД16, мм



от 15 до 165

Номинальное значение расстояния от грани 1 до центра искусственных дефектов ИД1, ИД2, ИД3, мм

227

Ширина паза 3, мм

2

Глубина паза 3, мм

45

Масса, не более, кг

1,3

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера СО-1

Номинальное значение и допустимое отклонение толщины меры, мм

30,00-0,24

Номинальное значение и допустимое отклонение высоты меры, мм

79,0±0,3

Номинальное значение и допустимое отклонение расстояния от паза 3 до рабочей поверхности3, мм

27,00-0,21

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2, мм

- до паза 1

- до паза 2

5 +0,3

7,50+0,36

Номинальное значение и допустимое отклонение ширины паза 1 и 2, мм

5,0±0,3





Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
