Артикул: 88013
А3 Инжиниринг
Мера НО-ФТ.02 с отражателем типа «плоскодонное отверстие» применяется для настройки чувствительности ультразвукового дефектоскопа при ультразвуковом контроле наклонными совмещенными и раздельно совмещенными преобразователями в т.ч. «хордового» типа.
В наличии
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет
А3-НК. Мера НО-ФТ.02.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

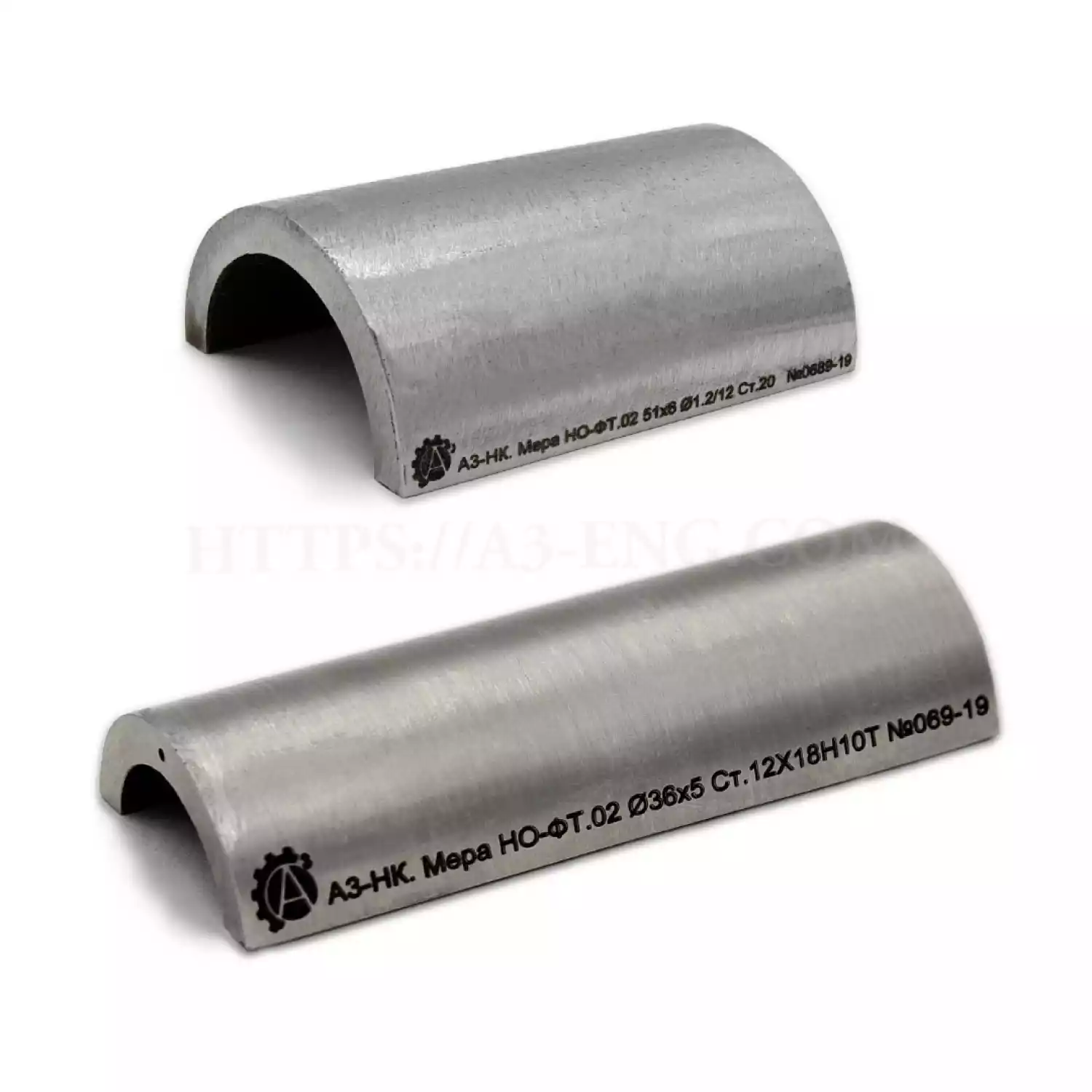

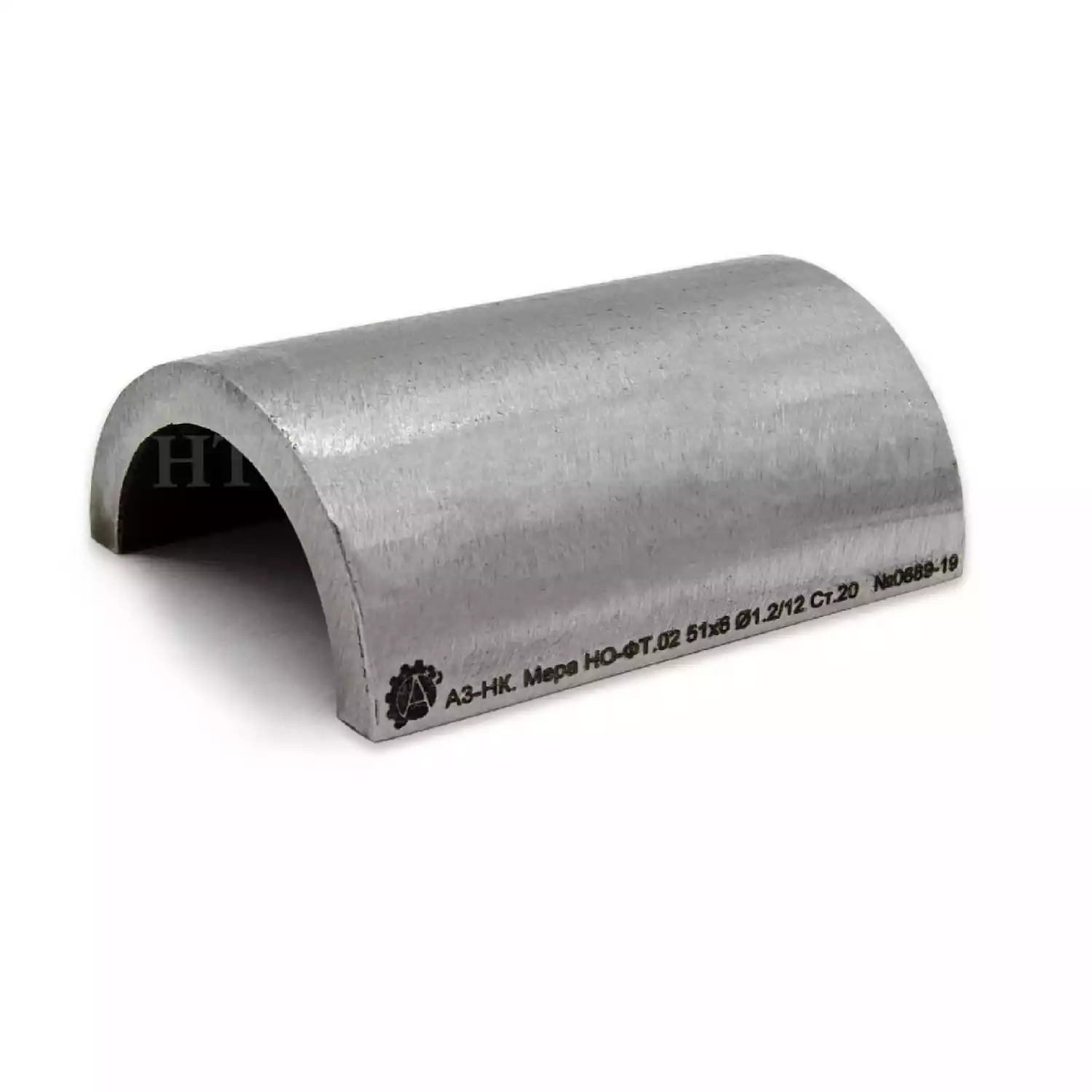

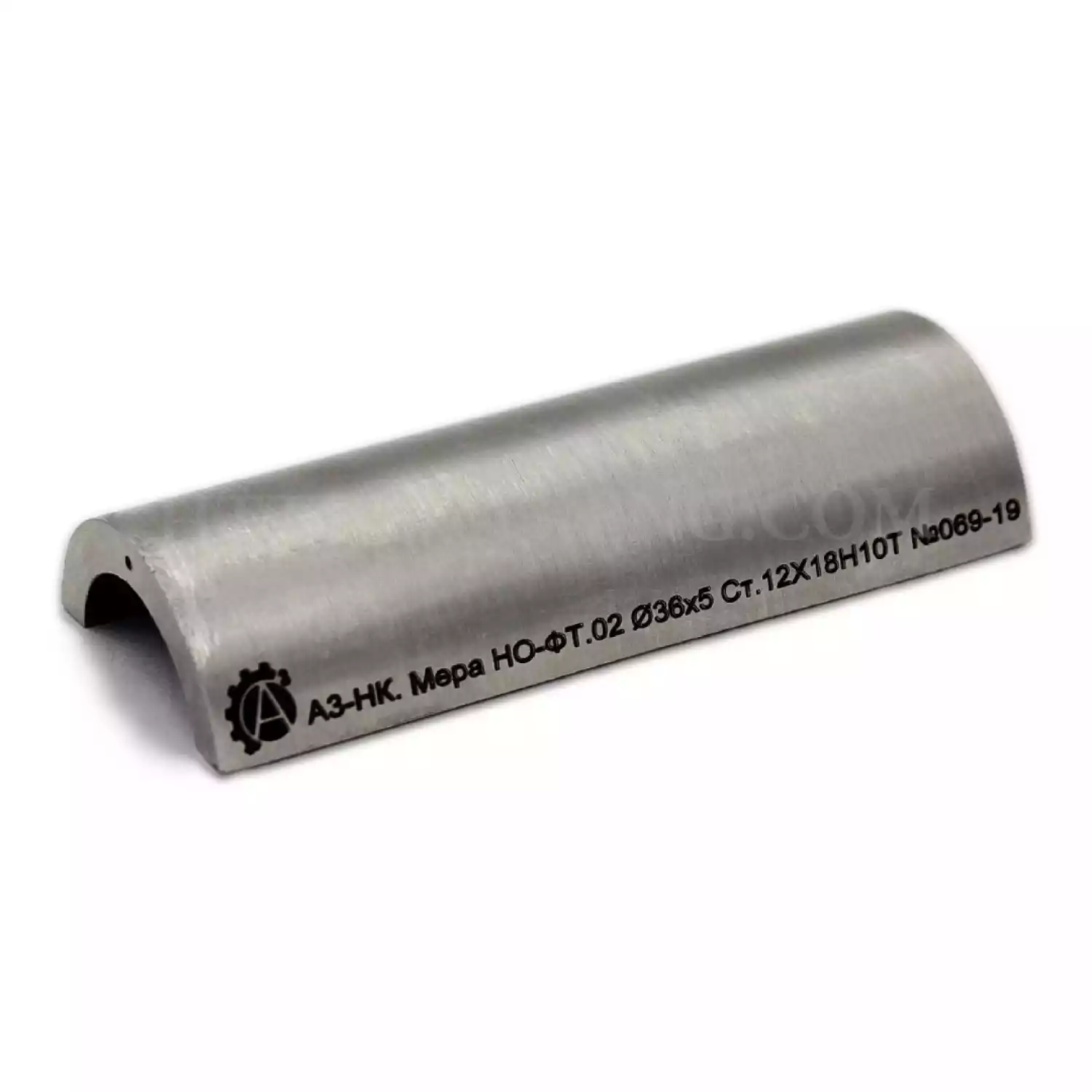

Мера НО-ФТ.02 представляет собой изделие в виде фрагмента трубы с расположенным на ней плоскодонным отражателем.

Назначение

Мера НО-ФТ.02 с отражателем типа «плоскодонное отверстие» применяется для настройки чувствительности ультразвукового дефектоскопа при ультразвуковом контроле наклонными совмещенными и раздельно совмещенными преобразователями в т.ч. «хордового» типа.

Основные технические характеристики:

Наименование характеристики

Значение

Мера НО-ФТ.02

Длина меры, не более, мм

250

Ширина меры, не более, мм

70

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера НО-ФТ.02

Диапазон номинальных значений толщины меры, мм

от 2 до 70

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонного отражателя, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±75



Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
