Мера СО-2 предназначена для определения угла ввода ультразвукового луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности, а также мертвой зоны ультразвукового преобразователя.
Подробнее
В наличии
5 700 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
А3-НК. Мера СО-2.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

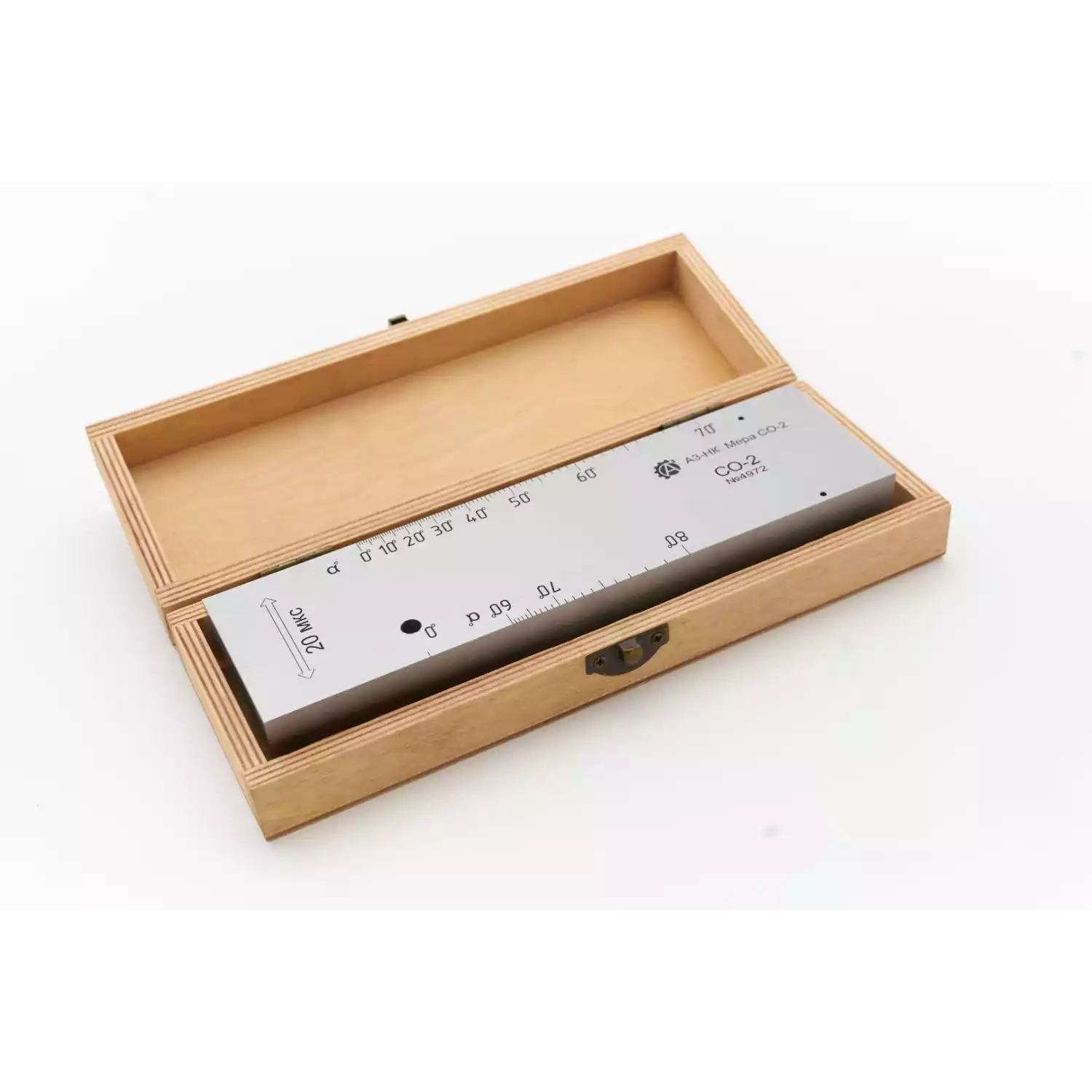

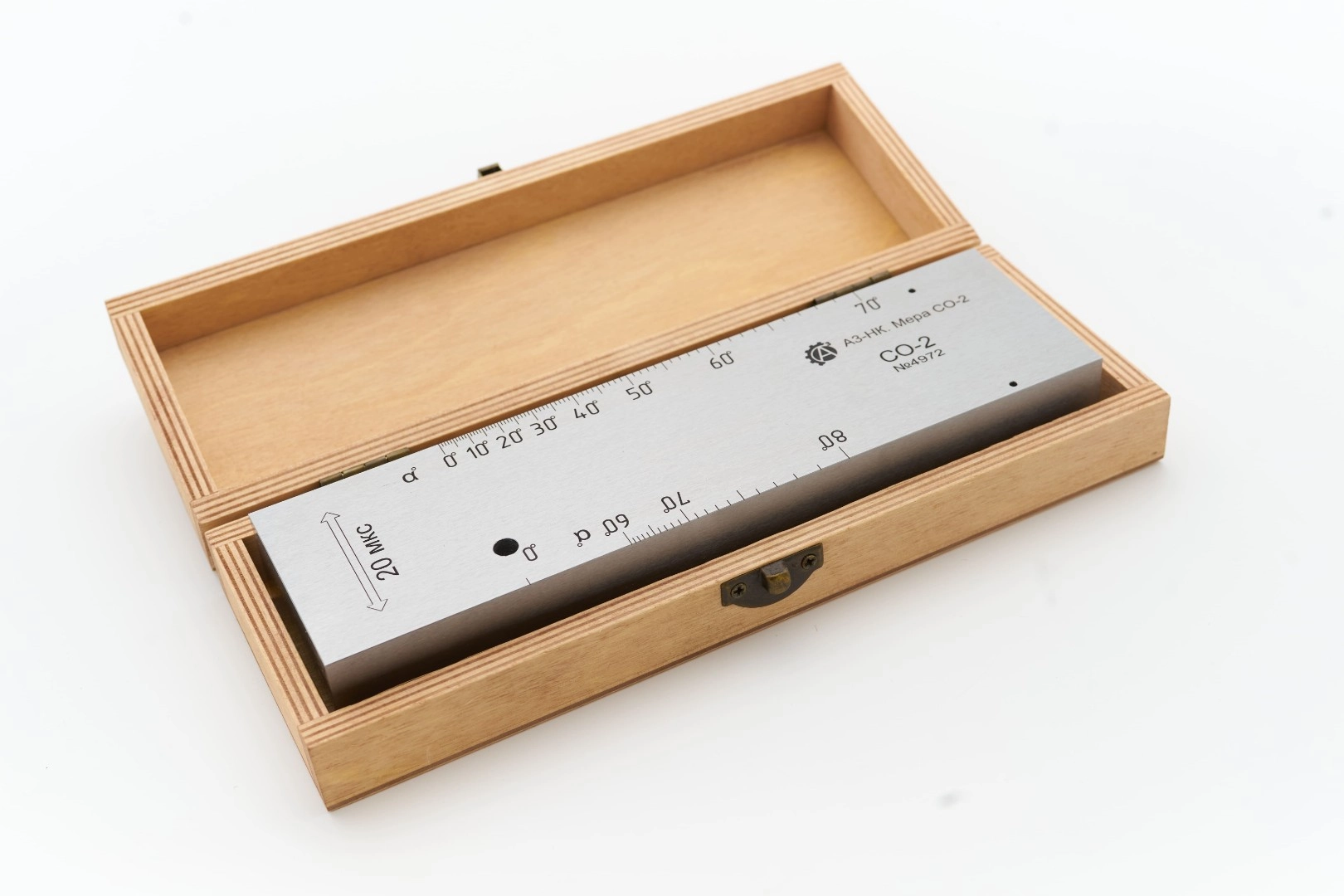

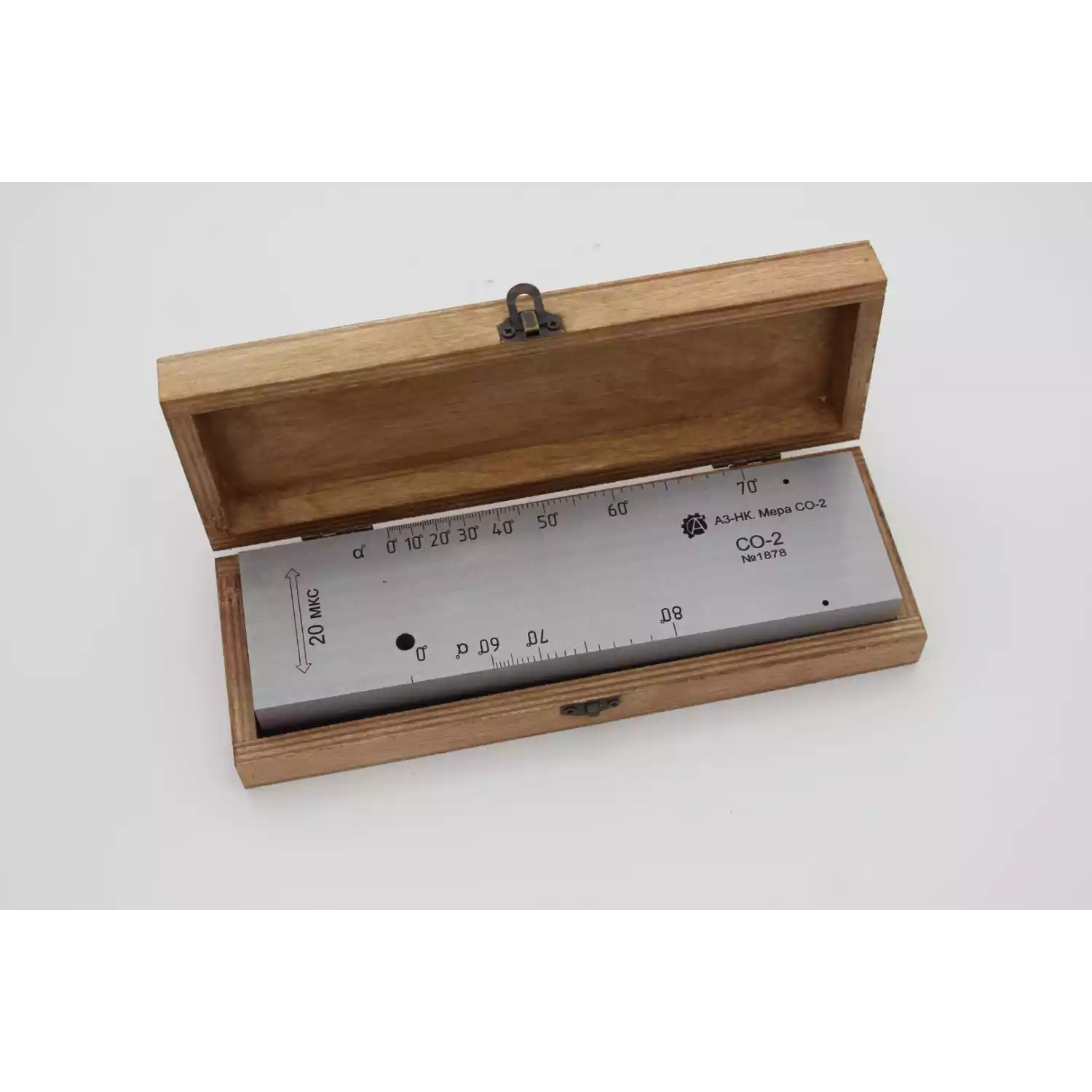

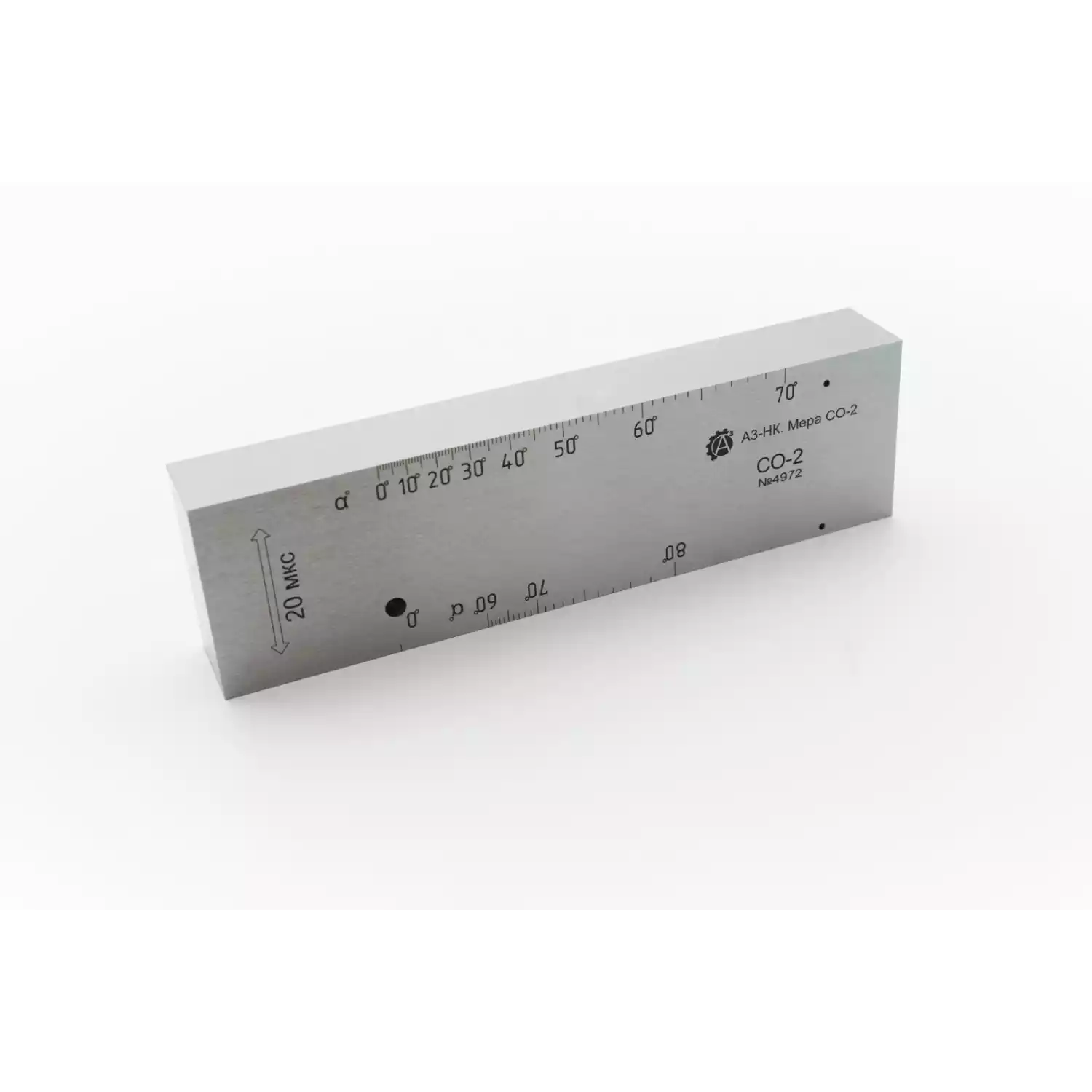

Мера СО-2 представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Произведены в соответствии с 427610-011-4407661-2019.ТУ.

Назначение

Мера СО-2 предназначена для определения угла ввода ультразвукового луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности, а также мертвой зоны ультразвукового преобразователя. У других производителей данная мера может называться: мера СО-2 из комплекта КОУ-2 или КОУ-2М, образец СО-2, стандартный образец СО-2 из набора КОУ 2.

Основные технические характеристики:

Наименование характеристики

Значение

Меры СО-2

Длина меры, не более, мм

210

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

2



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера СО-2

Номинальное значение и допустимое отклонение высоты меры, мм

59,0 -0,3

Номинальное значение и допустимое отклонение толщины меры, мм

29,00 -0,21

Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3

6,00+0,03

2,00+0,25

2,00+0,25

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм

44,0±0,3

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм

8,0 ±0,3

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД3, мм

3 ±0,3

Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм

±0,1

Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм

25,98 ±0,15

Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм:

- для шкалы 1 вдоль рабочей поверхности 1 меры

- для шкалы 2 вдоль рабочей поверхности 2 меры





44·tgα ±0,2

15·(tgα - tg60°) ±0,2

где α - значение угла ввода, соответствующее данной риске, °

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов, расстояний от проекции центров искусственных дефектов до базовых рисок шкал и положения рисок шкал относительно базовых рисок, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 30





Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

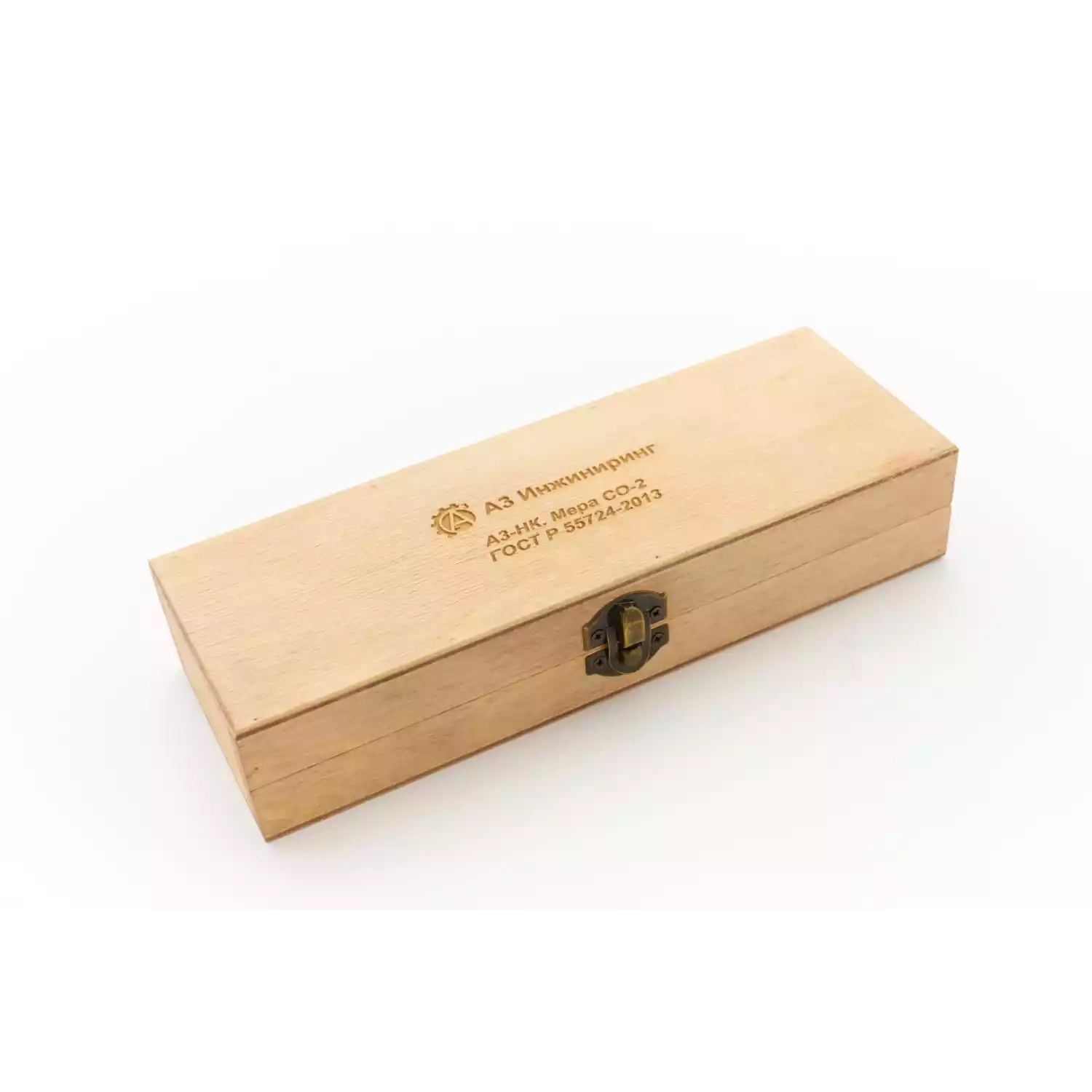

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом

Настроечный образец СО 2 производства А3 Инжиниринг поставляется только с поверкой.
