Мера МД2-0-2 предназначена для измерения параметров ультразвуковых импульсных дефектоскопов (чувствительности и погрешности измерения координат), получения опорного сигнала от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Образец содержит искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,0 мм, залегающие на глубинах от 0,5 мм до 50 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Описание А3-НК. Мера МД-2-02.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

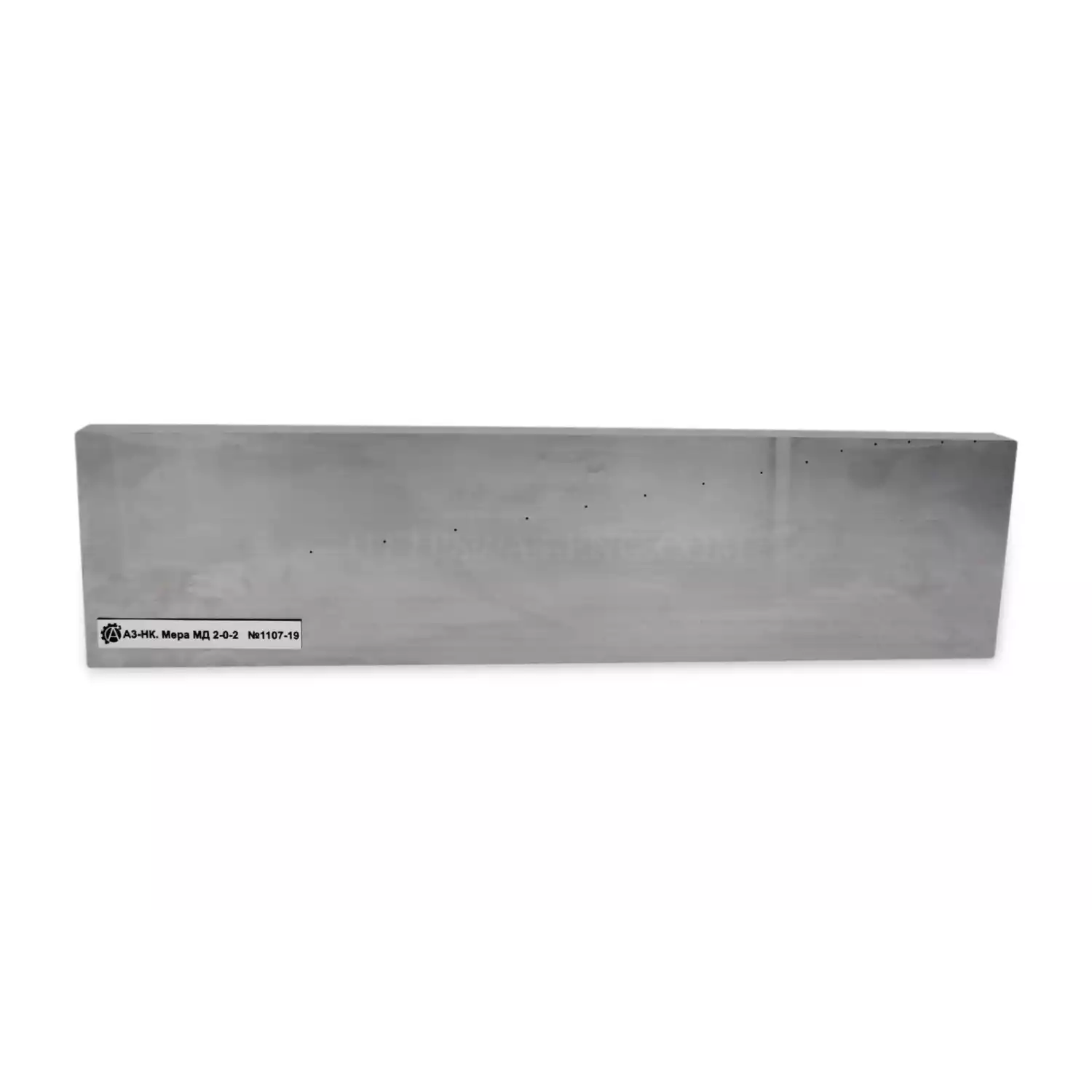

Мера  МД2-0-2  представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн.

Назначение

Мера  МД2-0-2 предназначена для измерения параметров ультразвуковых импульсных дефектоскопов (чувствительности и погрешности измерения координат), получения опорного сигнала от цилиндрических отражателей при аттестации и поверке стандартных образцов предприятий. Образец содержит искусственные отражатели типа «боковое цилиндрическое отверстие» диаметром 1,0 мм, залегающие на глубинах от 0,5 мм до 50 мм.

Основные технические характеристики:

Наименование характеристики

Значение

Меры МД 2-0-2

Длина меры, мм

400

Толщина меры, мм:

МД 2-0-2



25



Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

12



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Меры МД 2-0-2

Номинальное значение и допустимое отклонение высоты меры, мм

100,0 ±0,1

Номинальные значения и допустимые отклонения диаметров искусственных дефектов, мм:

МД 2-0-2



1,0 ±0,1



Диапазон номинальных значений расстояния от рабочей поверхности до центров искусственных дефектов, мм

от 1,0 до 50,8

Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±30



Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
