А3-НК. Мера ОСО 32-006-2002.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

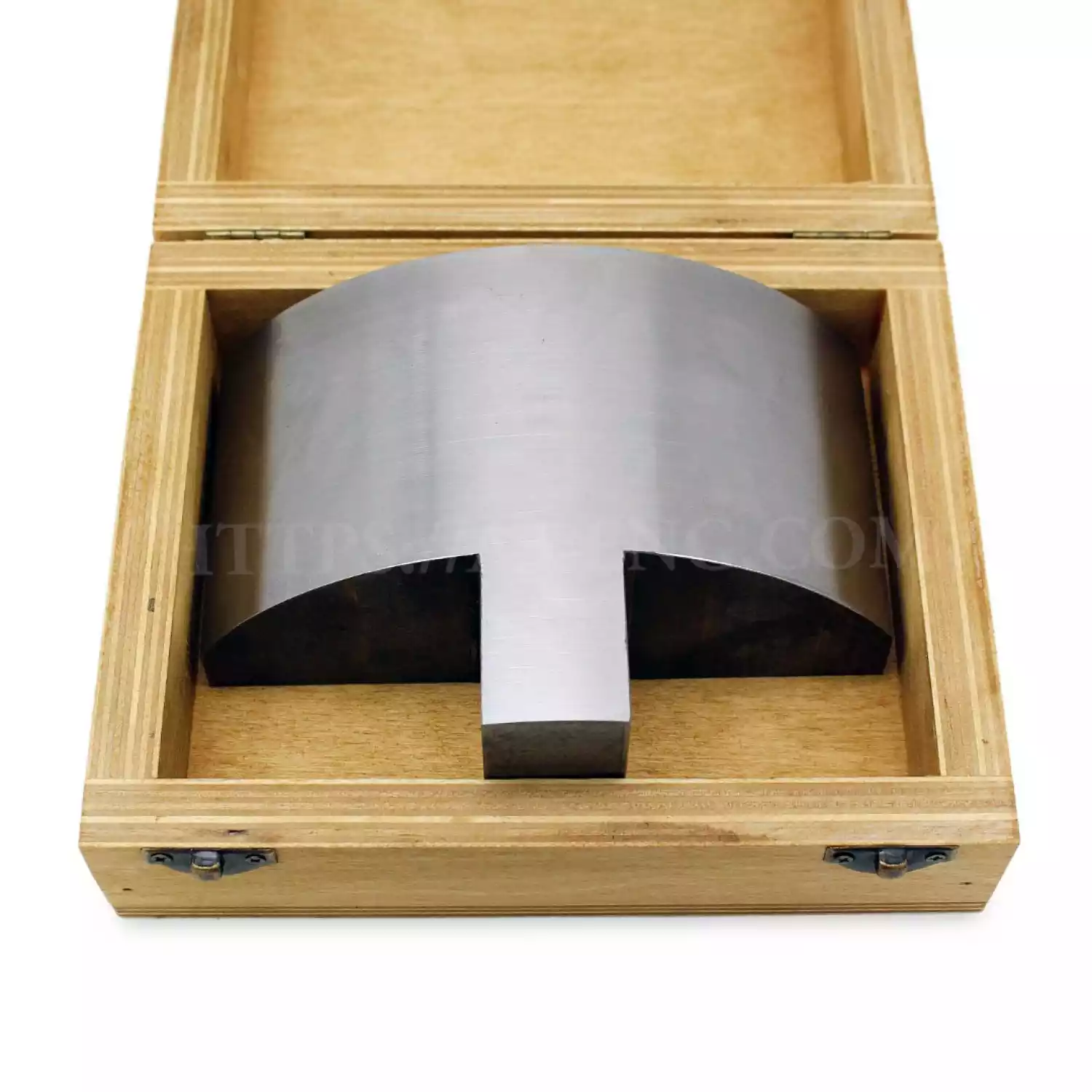

Мера ОСО 32-006-2002 представляет собой изделие в половину цилиндра, одна сторона которого имеет выточку прямоугольной формы. Искусственный дефект выполнен в виде сквозного отверстия, расположенного на одной из сторон прямоугольной выточки.

Назначение

Мера ОСО 32-006-2002 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.

Основные технические характеристики:

Наименование характеристики

Значение

Мера ОСО 32-006-2002

Шероховатость Rz рабочей и донной поверхностей меры, не более, мкм

40

Масса, не более, кг

9,8



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера ОСО 32-006-2002

Номинальное значение и допускаемое отклонение высоты меры, мм

59,4 ±0,2

Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

6,00 ±0,12

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра искусственного дефекта, мм

±0,2

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 60



Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
