Меры НО-ППУ.05 применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.
В наличии
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

А3-НК. Мера НО-ППУ.05.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

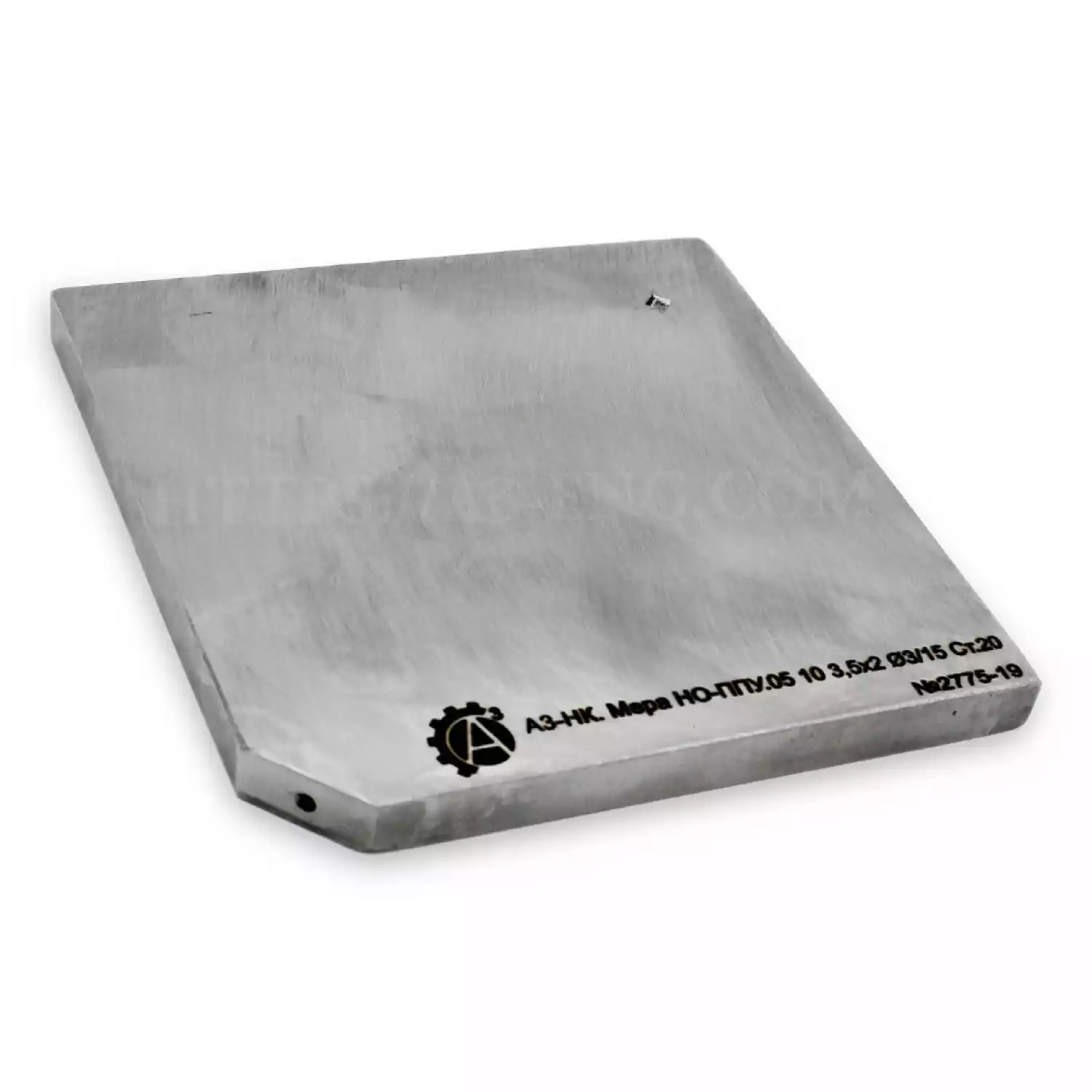

Мера НО-ППУ.05 представляет собой изделие в виде параллелепипеда со скошенным под углом гранью и расположенной на нем зарубкой и плоскодонным отражателем.

Назначение

Меры НО-ППУ.05 применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.

Основные технические характеристики:

Наименование характеристики

Значение

Мера НО-ППУ.05

Длина меры, не более, мм

150

Ширина меры, не более, мм

150

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20





Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера НО-ППУ.05

Диапазон номинальных значений высоты меры, мм

от 6 до 70

Диапазон номинального значения ширины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения глубины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±75



Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
