А3-НК. Меры КМД-4у.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

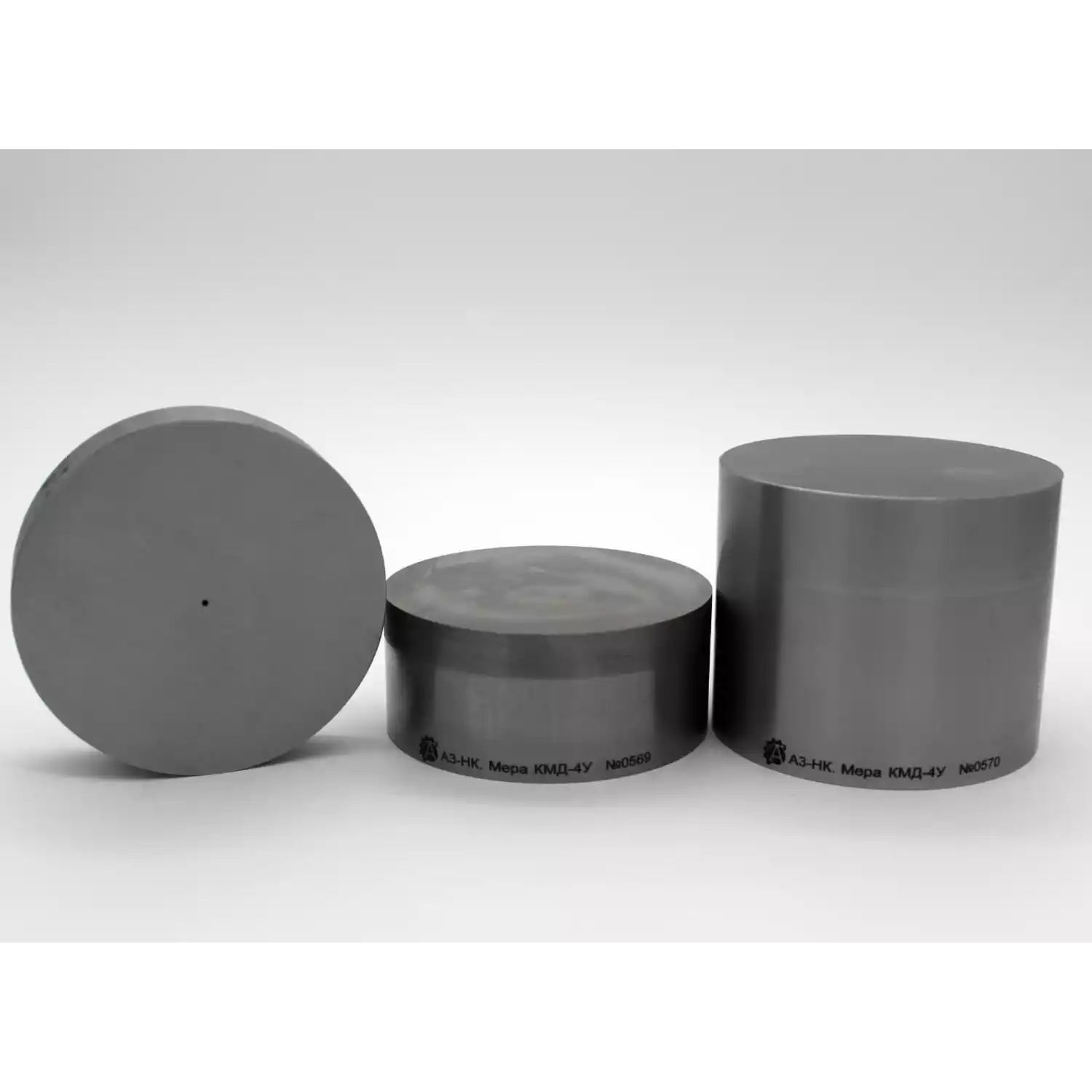

Меры КМД-4У представляют собой изделия в виде прямых цилиндров различных по высоте, ограниченных двумя плоскими поверхностями: рабочей и донной. На мерах КМД-4У со стороны донной поверхности имеется искусственный дефект, выполненный в виде плоскодонного отражателя. Все меры производятся с воответствии с 427610-011-4407661-2019.ТУ.

Назначение

Меры КМД-4У предназначены для измерения параметров (чувствительности, погрешности измерения глубины залегания и эффективной площади отражателя) ультразвуковых импульсных дефектоскопов и получения опорного сигнала от дискового отражателя при аттестации и поверке стандартных образцов предприятий.

Основные технические характеристики:

Наименование характеристики	Значение
Меры КМД-4У
Номинальное значение и предельное отклонение диаметра мер, мм: - при толщине от 16 до 150 мм - при толщине свыше 150 до 400 мм - при толщине свыше 400 до 500 мм	97,00^-0,12_-0,34 147,000^-0,145_-0,395 177,000^-0,145_-0,395
Отклонение от параллельности рабочей и донной поверхности, мм	± 0,04
Отклонение от плоскостности рабочей и донной поверхностей, мм	± 0,04
Шероховатость Rа рабочей и донной поверхностей меры, не более, мкм	1,25
Масса (для одной меры), не более, кг	98

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.

Метрологические характеристики:

Наименование характеристики	Значение
Меры КМД-4У
Номинальные значения высоты меры, мм	16; 17; 20; 22; 25; 30; 35; 40; 45; 85; 105; 195; 300; 400; 500
Допустимое отклонение высоты меры, мм	±0,1
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, мм - для мер с номинальным значением от 16 до 18 - для мер с номинальным значением от 19 до 30 - для мер с номинальным значением от 31 до 50 - для мер с номинальным значением от 51 до 80 - для мер с номинальным значением от 81 до 120 - для мер с номинальным значением от 121 до 180 - для мер с номинальным значением от 181 до 250 - для мер с номинальным значением от 251 до 315 - для мер с номинальным значением от 316 до 400 - для мер с номинальным значением от 401 до 500	±0,215 ±0,260 ±0,310 ±0,370 ±0,435 ±0,500 ±0,575 ±0,650 ±0,700 ±0,775
Номинальные значения диаметра плоскодонного отражателя, мм	1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 3,2; 3,6; 4,0; 5,0; 6,0; 7,0; 8,0; 9,0; 10,0; 11,0; 12,0; 13,0; 14,0; 15,0; 16,0; 17,0; 18,0; 19,0; 20,0
Допустимое отклонение диаметра плоскодонного отражателя, мм	±0,1
Пределы допускаемой абсолютной погрешности воспроизведения диаметра плоскодонного отражателя, мм - для мер с номинальным значением от 1,0 до 3,0 мм - для мер с номинальным значением от 3,1 до 6,0 мм - для мер с номинальным значением от 6,1 до 10,0 мм - для мер с номинальным значением от 10,1 до 18,0 мм - для мер с номинальным значением от 18,1 до 20,0 мм	±0,025 ±0,030 ±0,036 ±0,043 ±0,052
Диапазон значений расстояния от рабочей поверхности до плоскодонного отражателя, мм	от 1 до 485
Пределы допускаемой абсолютной погрешности воспроизведения расстояния от рабочей поверхности до плоскодонного отражателя, мм - для мер с номинальным значением от 1 до 3 - для мер с номинальным значением от 4 до 6 - для мер с номинальным значением от 7 до 10 - для мер с номинальным значением от 11 до 18 - для мер с номинальным значением от 19 до 30 - для мер с номинальным значением от 31 до 50 - для мер с номинальным значением от 51 до 80 - для мер с номинальным значением от 81 до 120 - для мер с номинальным значением от 121 до 180 - для мер с номинальным значением от 181 до 250 - для мер с номинальным значением от 251 до 315 - для мер с номинальным значением от 316 до 400 - для мер с номинальным значением от 401 до 485	± 0,10 ± 0,12 ± 0,15 ± 0,18 ± 0,21 ± 0,25 ± 0,30 ± 0,35 ± 0,40 ± 0,46 ± 0,52 ± 0,57 ± 0,63
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16	5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4440 ±133 6360 ±133
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с -для мер высотой от 16 до 45 мм -для мер высотой от 85 до 500 мм	±70 ±30

Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение	Обозначение	Кол-во
Комплект мер дефектоскопические А3-НК*	-	1компл.
Футляр	-	1 шт**
Транспортная упаковка	-	1 шт
Руководство по эксплуатации	-	1 экз
Паспорт	-	1 экз
Методика поверки	МП 066.Д4-19	1 экз
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом
