Описание средства измерений

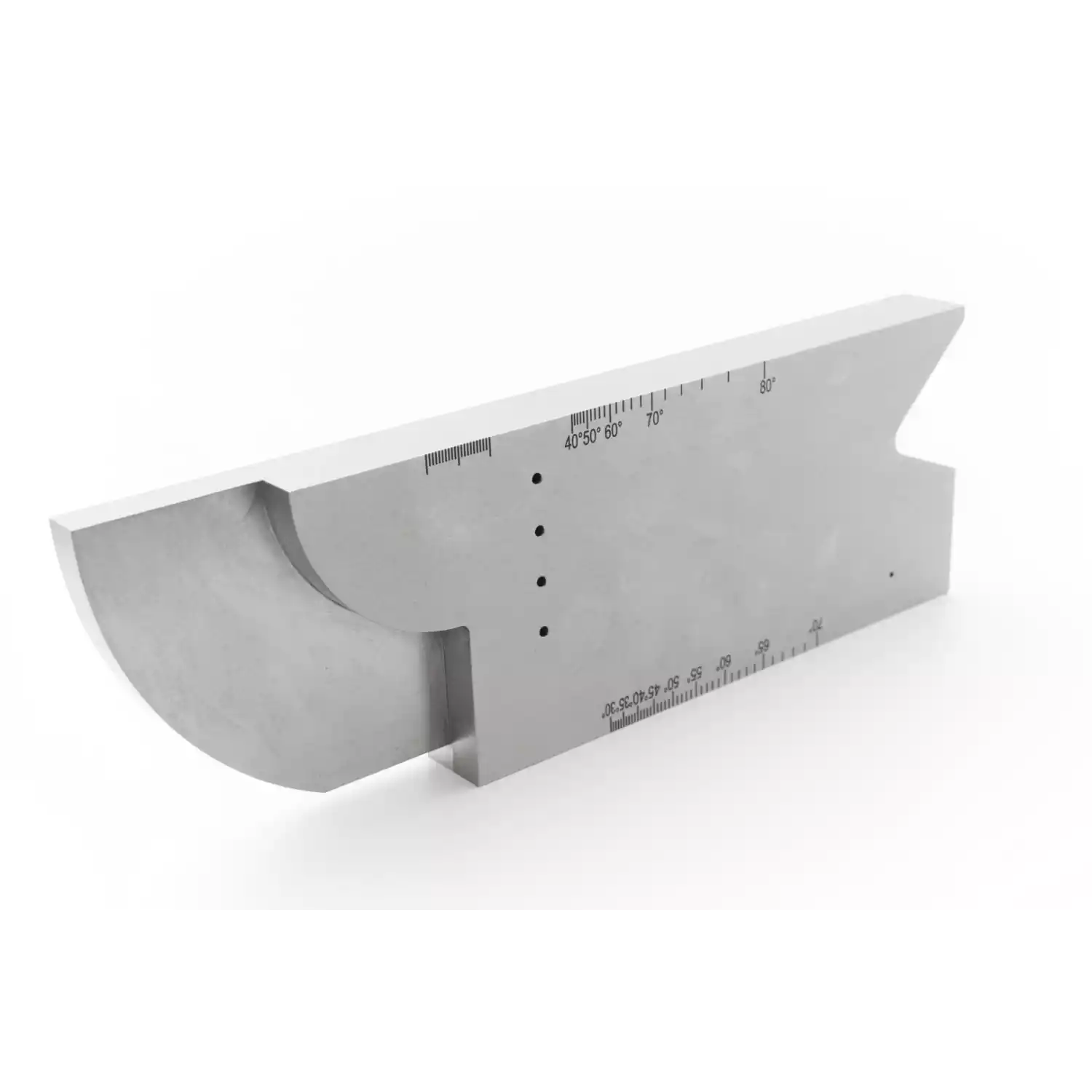

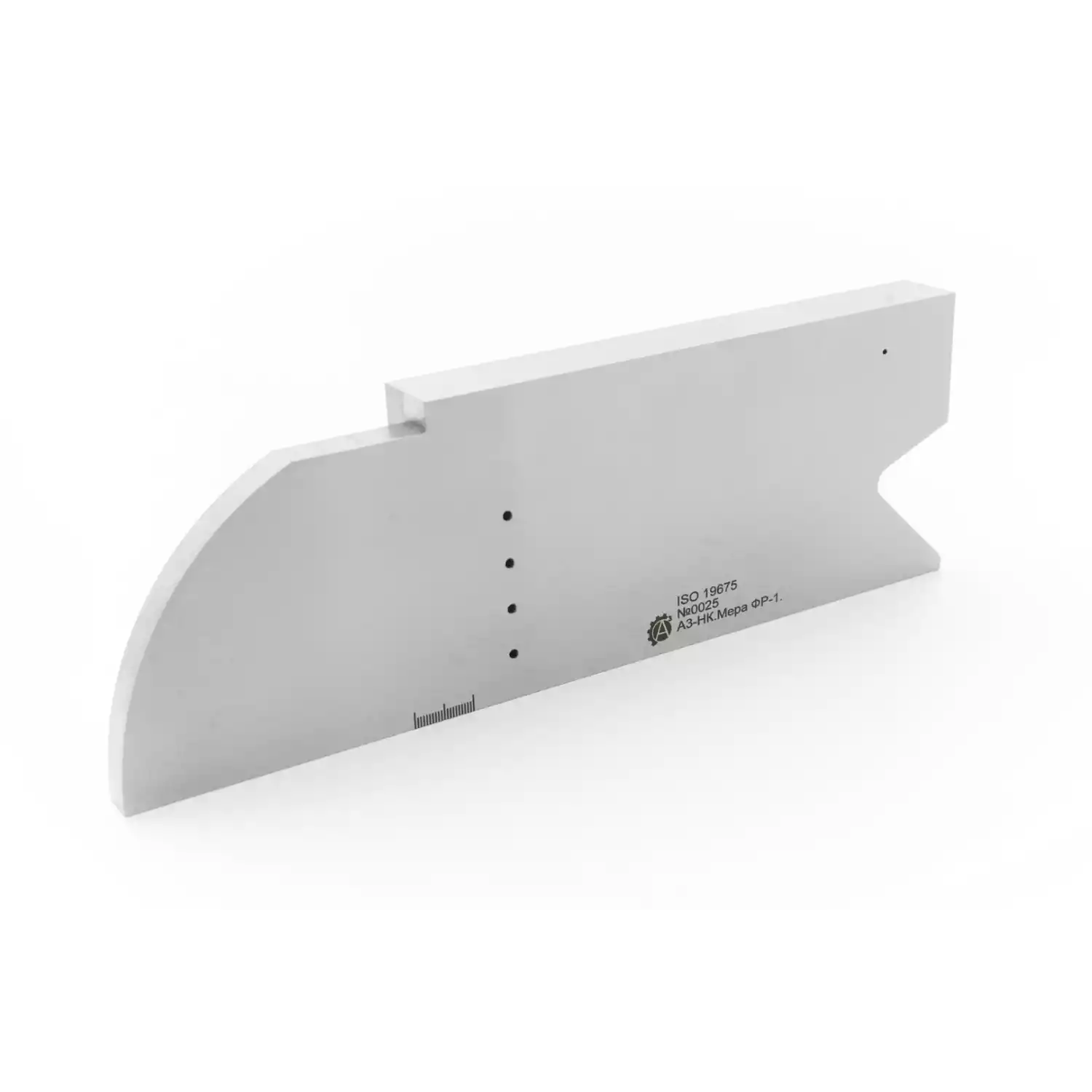

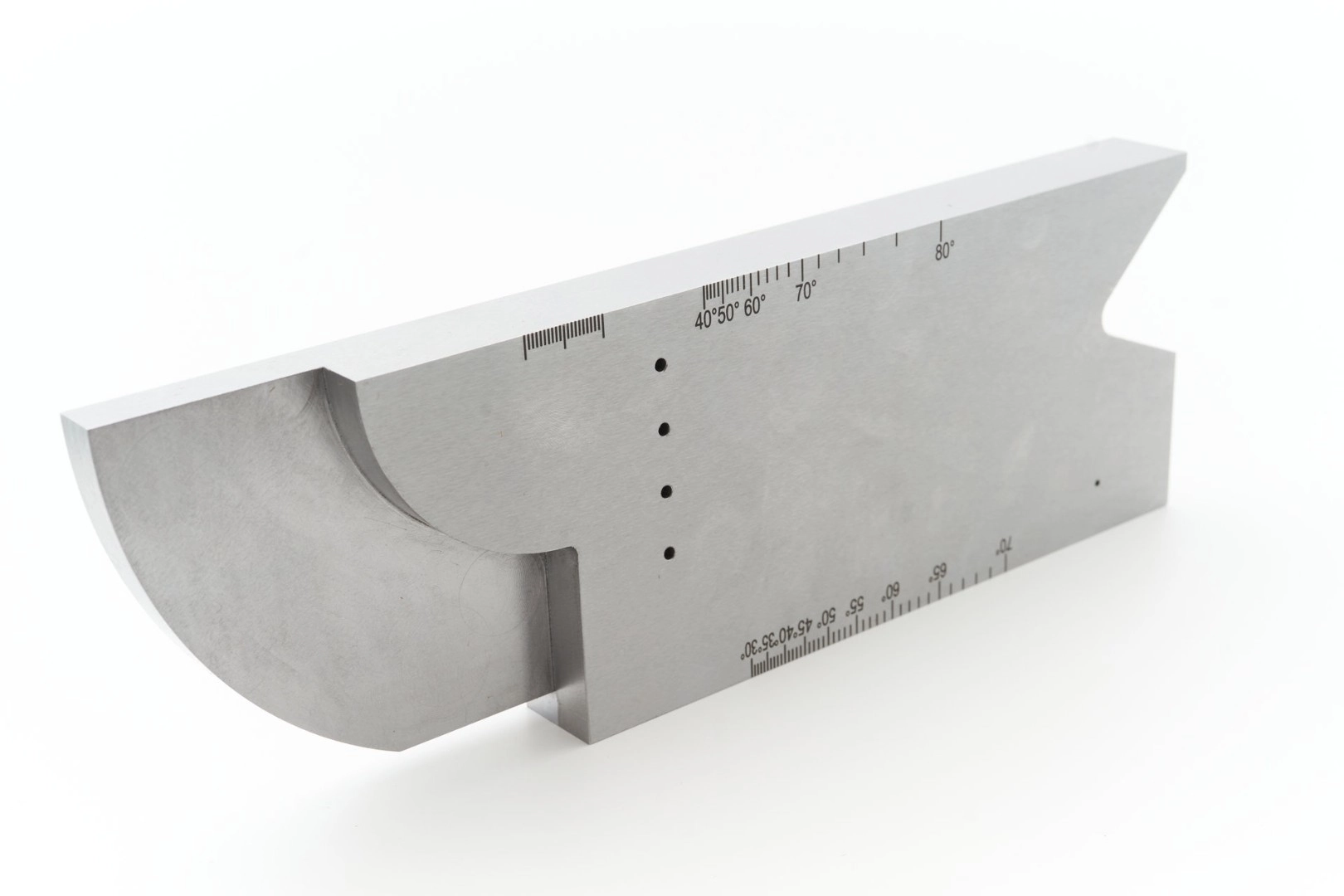

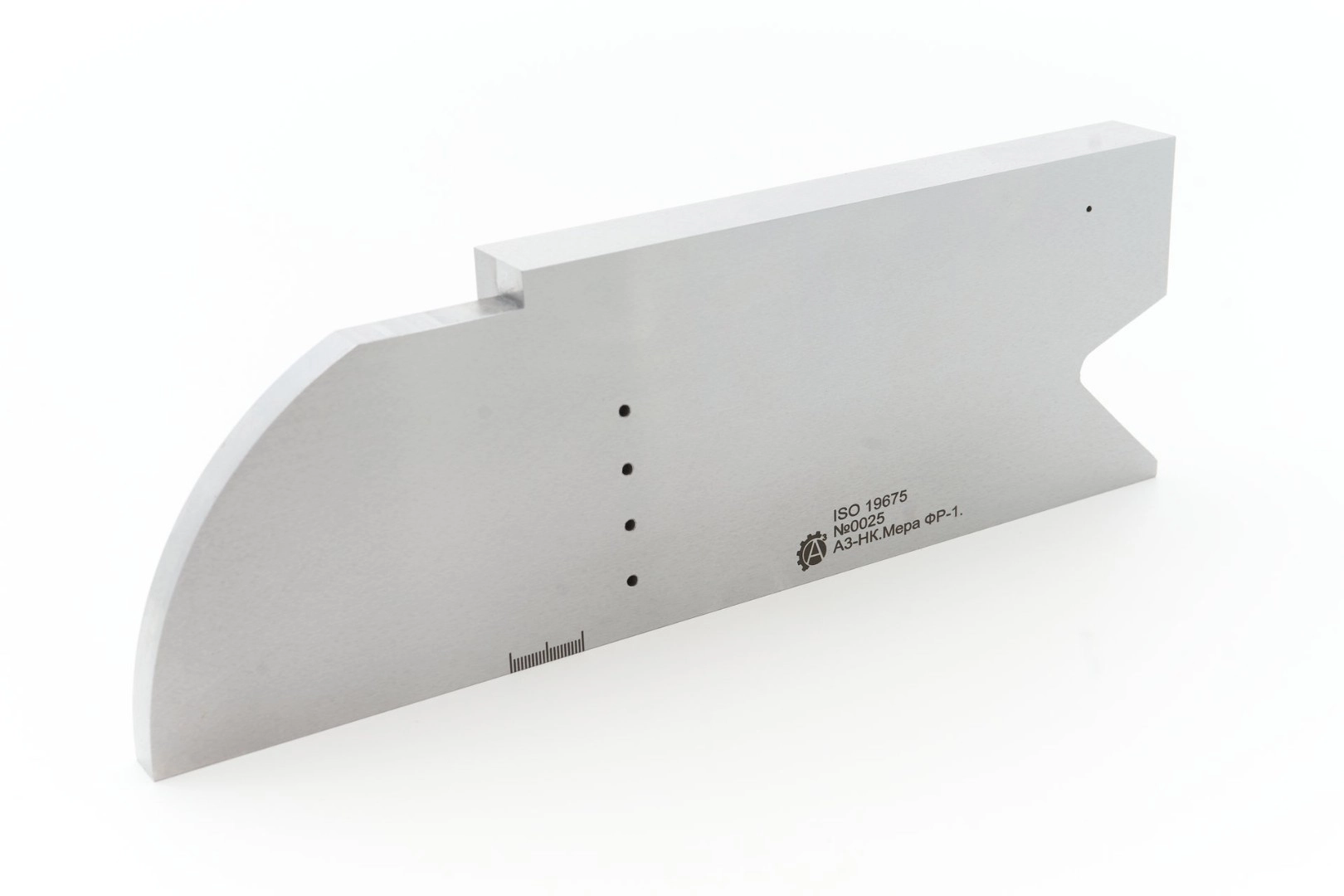

Меры ФР-1 представляет собой изделие в виде параллелепипеда, с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Мера ФР-1 имеет радиусную часть (скругленный угол). На боковой поверхности меры нанесены шкалы, необходимые для определения параметров ввода ультразвуковой волны. Геометрические размеры определяются в соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меру ФР-1 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера ФР-1 |
|
|
Длина рабочей поверхности 1, мм |
300 |
|
Толщина выборки, мм |
12,5 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
7 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера ФР-1 |
|
|
Номинальное значение и допустимое отклонение высоты меры 1, мм |
100,0 ±0,1 |
|
Номинальное значение и допустимое отклонение толщины меры, мм |
25,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до рабочей поверхности 3, мм |
91,0 ±0,1 |
|
Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм: - искусственный дефект ИД1 - искусственный дефект ИД2 – ИД5 |
1,6 ±0,1 3,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1, мм - до центра искусственного дефекта ИД2 - до центра искусственного дефекта ИД3 - до центра искусственного дефекта ИД4 - до центра искусственного дефекта ИД5 |
15,0 ±0,1 30,0 ±0,1 45,0 ±0,1 60,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД1, мм |
15,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта ИД2 на рабочую поверхность 1 до базовой риски шкалы 1, мм |
12,59±0,20 |
|
Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта ИД5 на рабочую поверхность 2 до базовой риски шкалы 2, мм |
23,09 ±0,20 |
|
Номинальное значение и допустимое отклонение расстояния от базовой риски шкалы 3, мм: до грани 1 до грани 2 |
50,0 ±0,1 100,0 ±0,1 |
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 2
- для шкалы 3 вдоль рабочей поверхности 1 |
15·(tgα – tg40°) ±0,2 40∙(tgα – tg30°) ±0,2 где α - значение угла ввода, соответствующее данной риске, ° L ±0,2 где L – номинальное значение риски на шкале 3, мм |
|
Номинальное значение и допустимое отклонение угла между гранью 5 и рабочей поверхностью 1, ° |
45,0 ±0,5 |
|
Номинальное значение и допустимое отклонение угла между гранями 3 и 4, ° |
112,5 ±0,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения длины, высоты, толщины меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм |
±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения угла между рабочей поверхностью 1 и гранью 5 и угла между гранью 3 и 4, ° |
±0,5 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
- |
1компл. |
|

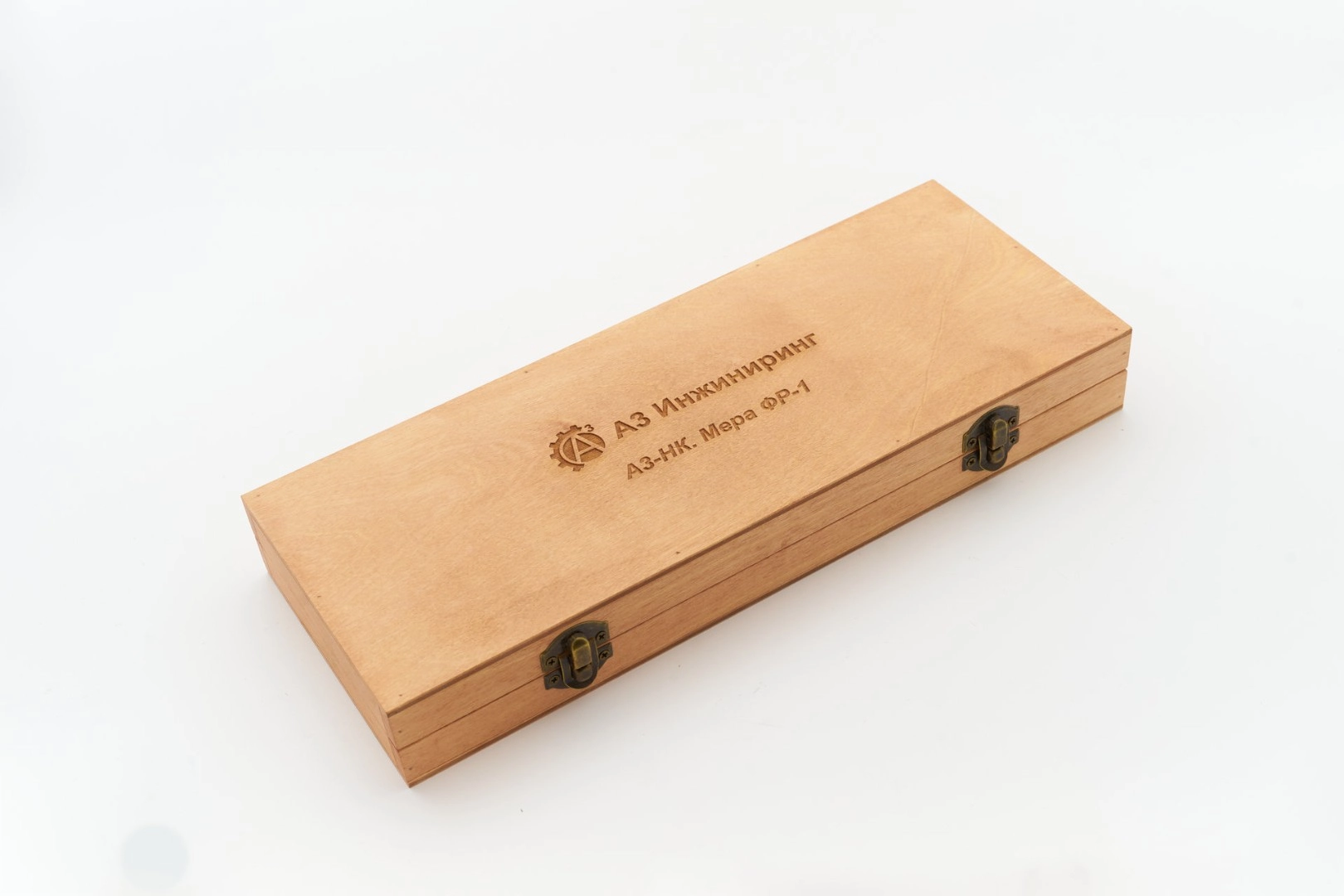

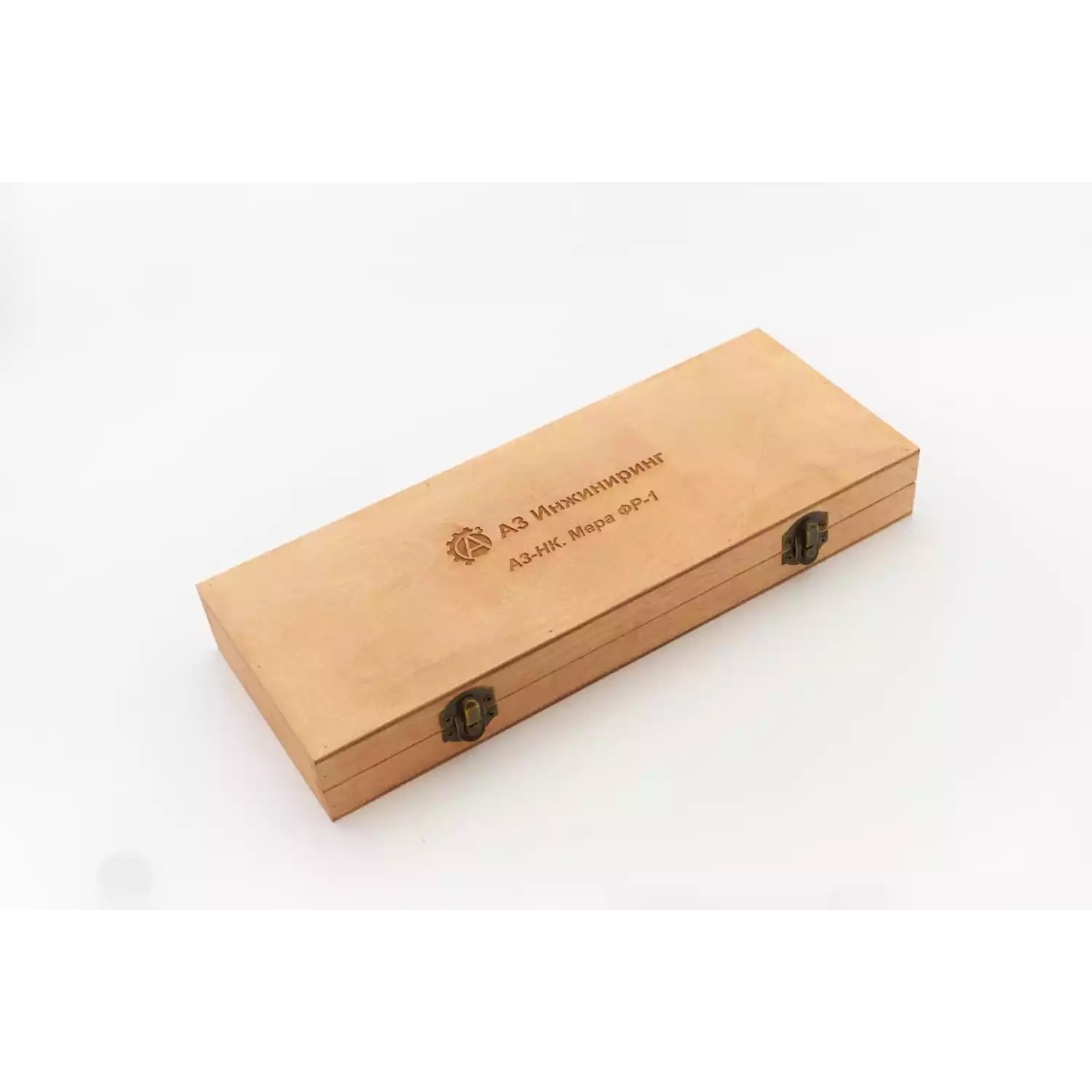

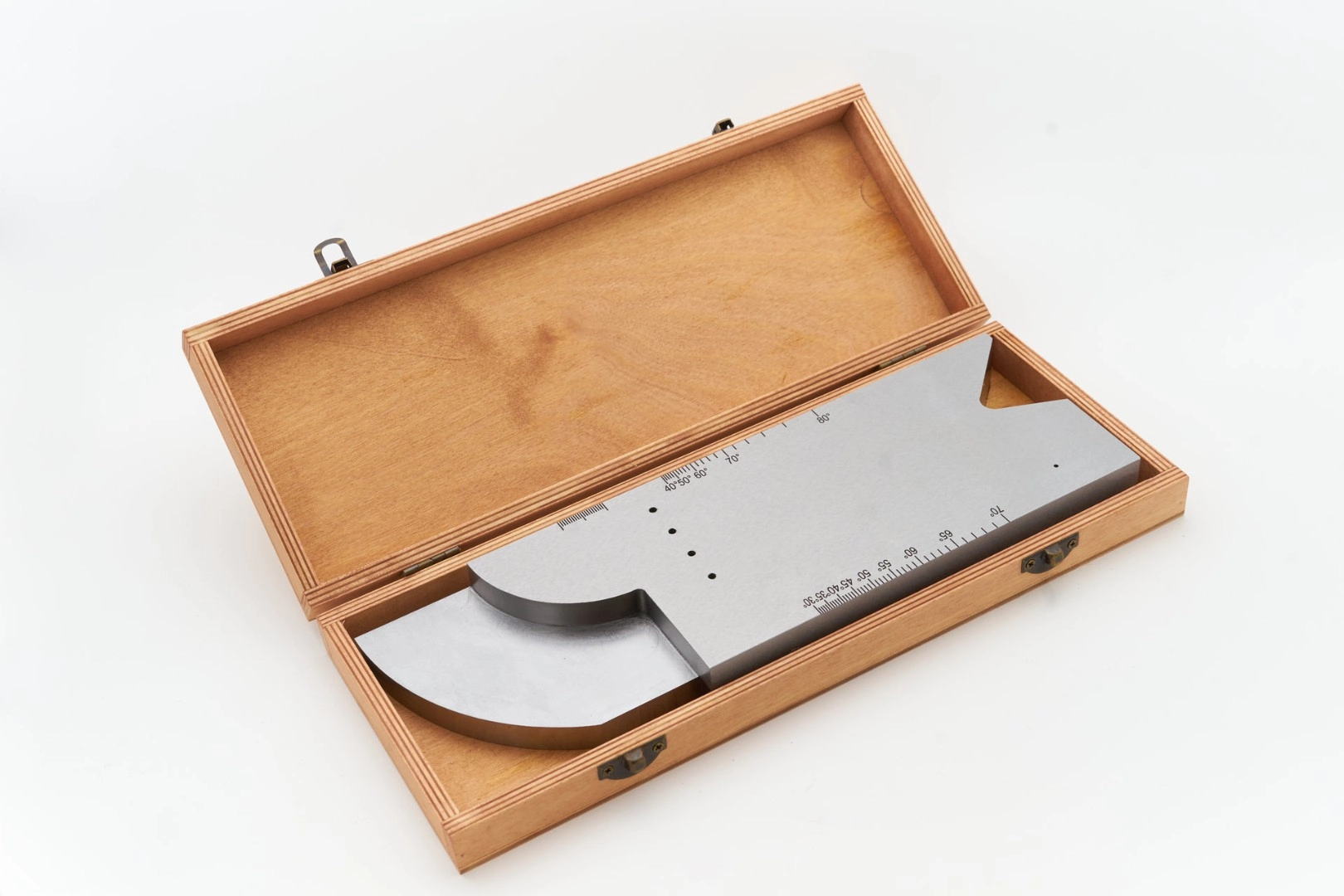

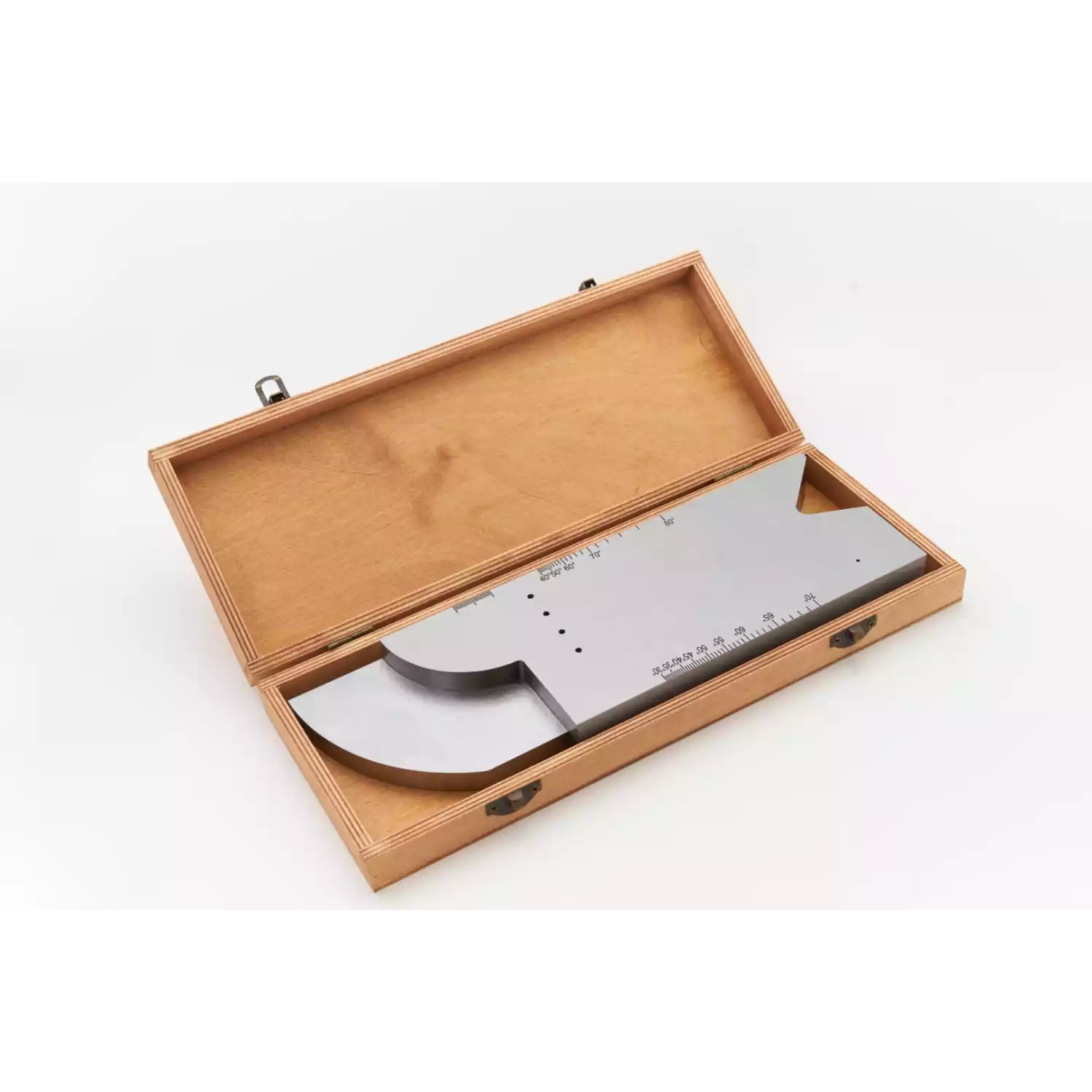

Футляр |
- |
1 шт** |
|
Транспортная упаковка |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом |
||
