Внесен в реестр СИ

Под заказ
Артикул: 88027
А3 Инжиниринг
Меру ФР-2 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

А3-НК. Мера ФР-2.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

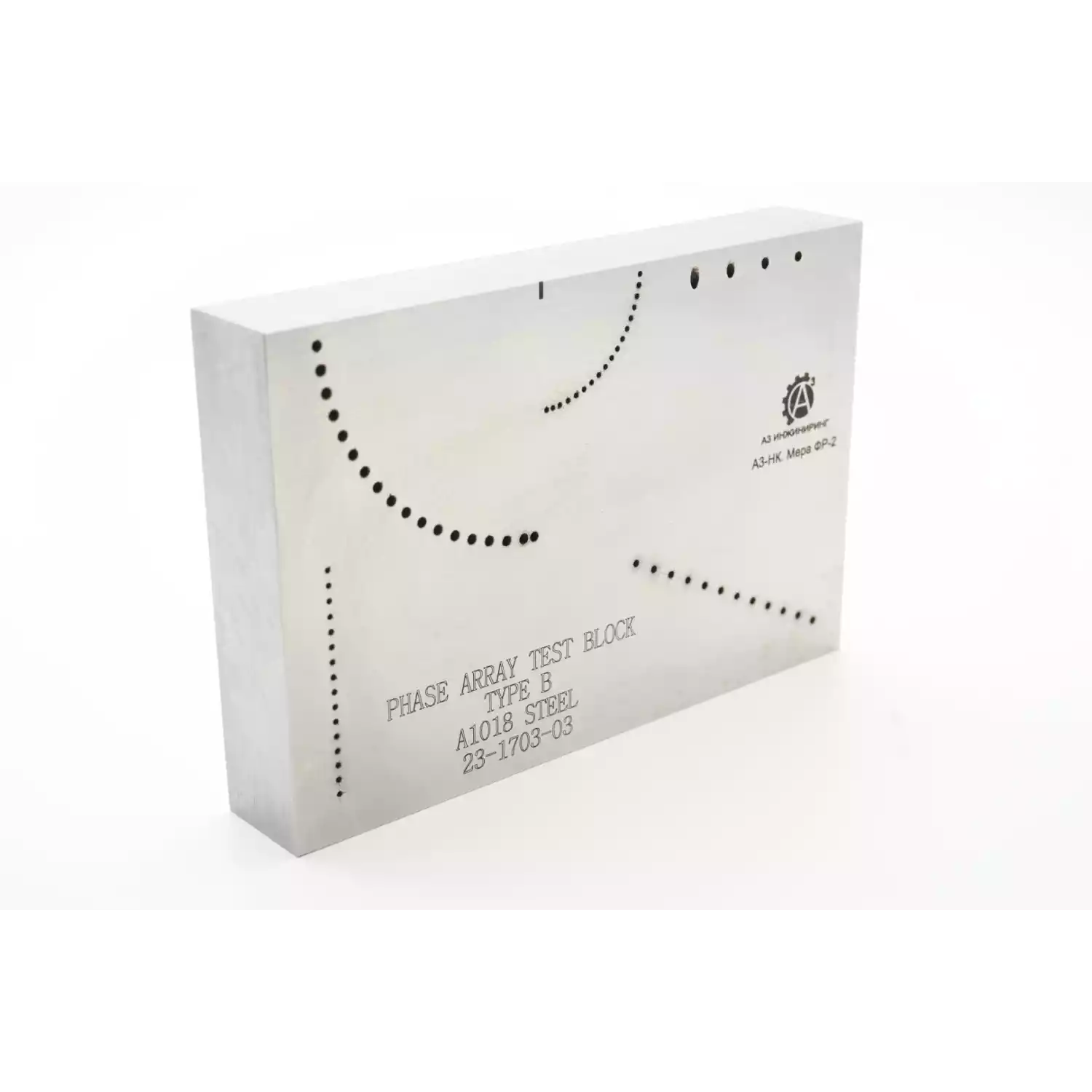

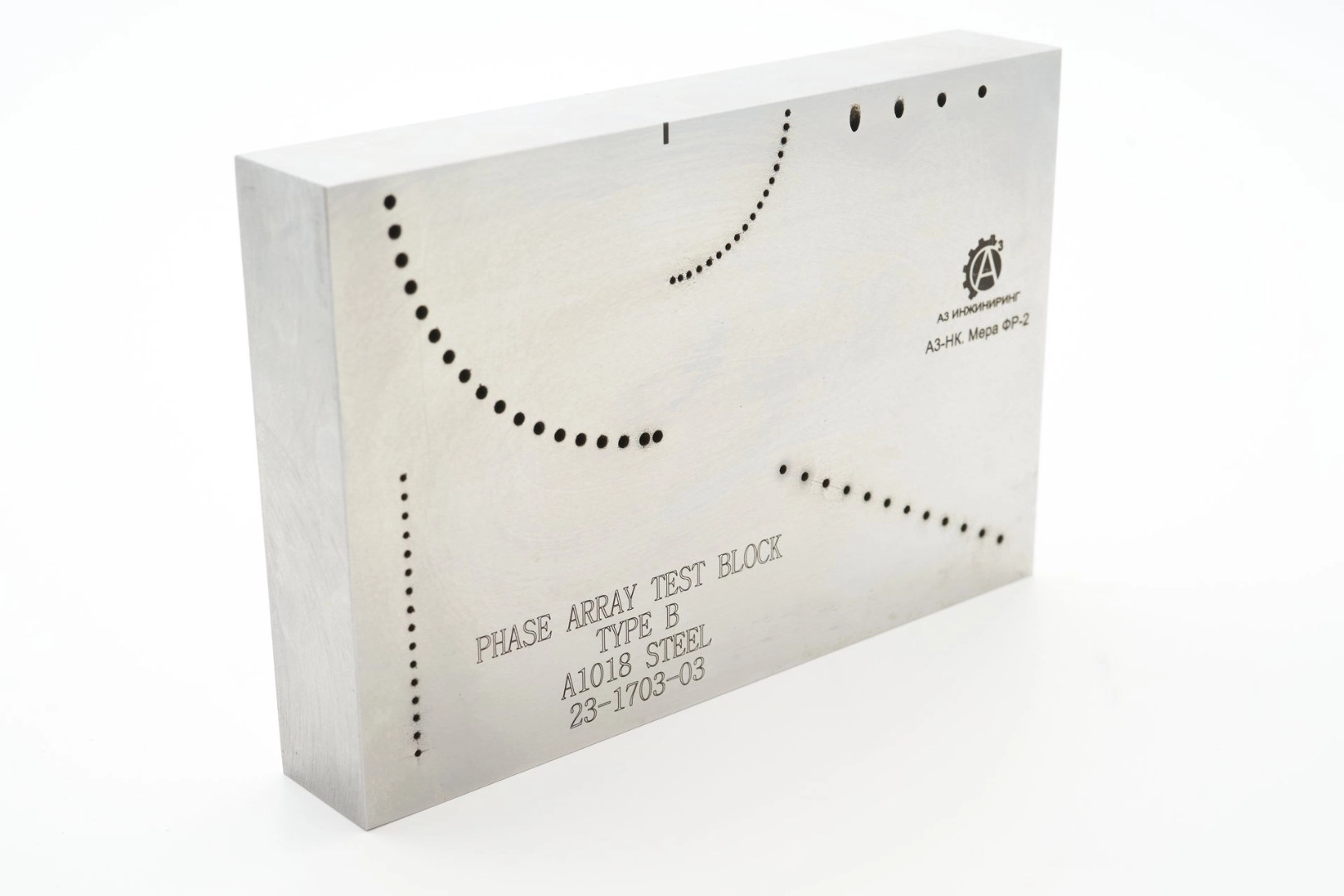

Мера ФР-2 представляет собой изделие в виде параллелепипеда, с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. На боковой поверхности меры нанесены шкалы, необходимые для определения параметров ввода ультразвуковой волны.

Назначение

Меру ФР-2 применяют для настройки параметров развертки дефектоскопа на фазированных решетках, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности и определения точки выхода луча многоэлементного преобразователя.

Основные технические характеристики:

Наименование характеристики

Значение

Мера ФР-2

Длина меры, мм

154

Толщина меры, мм

25

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

3,3



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера ФР-2

Номинальное значение и допустимое отклонение высоты меры 1, мм

100,0 ±0,1

Номинальное значение и допустимое отклонение диаметров массивов искусственных дефектов, мм:

- массив искусственных дефектовМИД1

- массив искусственных дефектовМИД2

- массив искусственных дефектовМИД3

- массив искусственных дефектовМИД4

1,0 ±0,1

2,0 ±0,1

1,0 ±0,1

1,5 ±0,1

Номинальное значение и допустимое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектовМИД1, мм

25,4 ±0,1

Номинальное значение и допустимое отклонение расстояния от базовой риски на рабочей поверхности 2 до центра отверстий массива искусственных дефектов МИД2, мм

50,8 ±0,1

Номинальное значение и допустимое отклонение угла между центрами искусственных дефектов в массиве МИД1 и МИД2, °

5,0 ±0,2

Номинальное значение и допустимое отклонение угла между центрами последних двух искусственных дефектов в массиве МИД1 и МИД2, °

2,5 ±0,2

Номинальное значение и допустимое отклонение расстояния между центрами искусственных дефектов в массиве МИД3, мм

3,0 ±0,1

Номинальное значение и допустимое отклонение расстояния между центрами искусственных дефектов в массиве МИД4, мм

5,0 ±0,1

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра искусственных дефектов, расстояния до центра искусственных дефектов, расстояния между центрами искусственных дефектов в массивах искусственных дефектов, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 30





Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

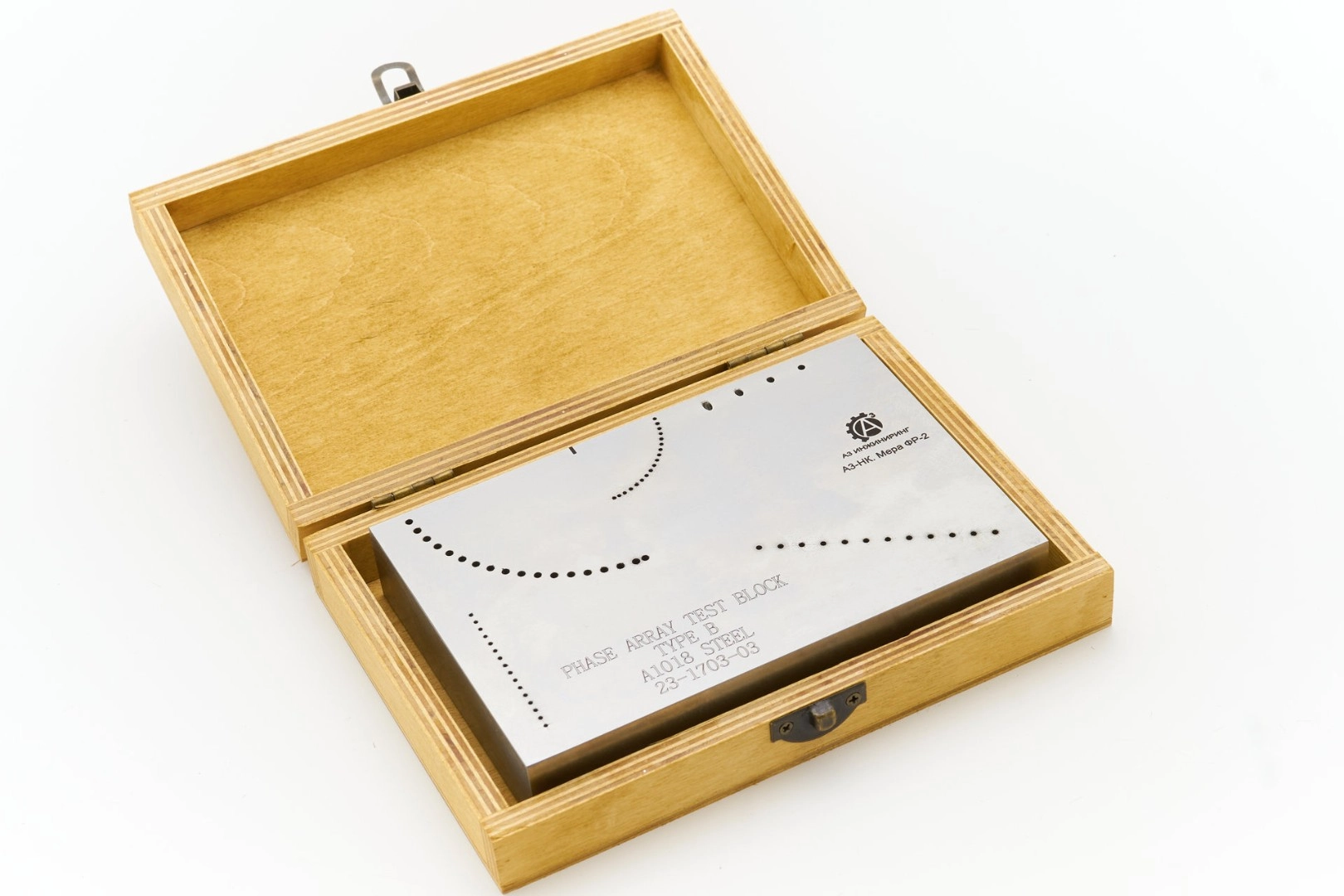

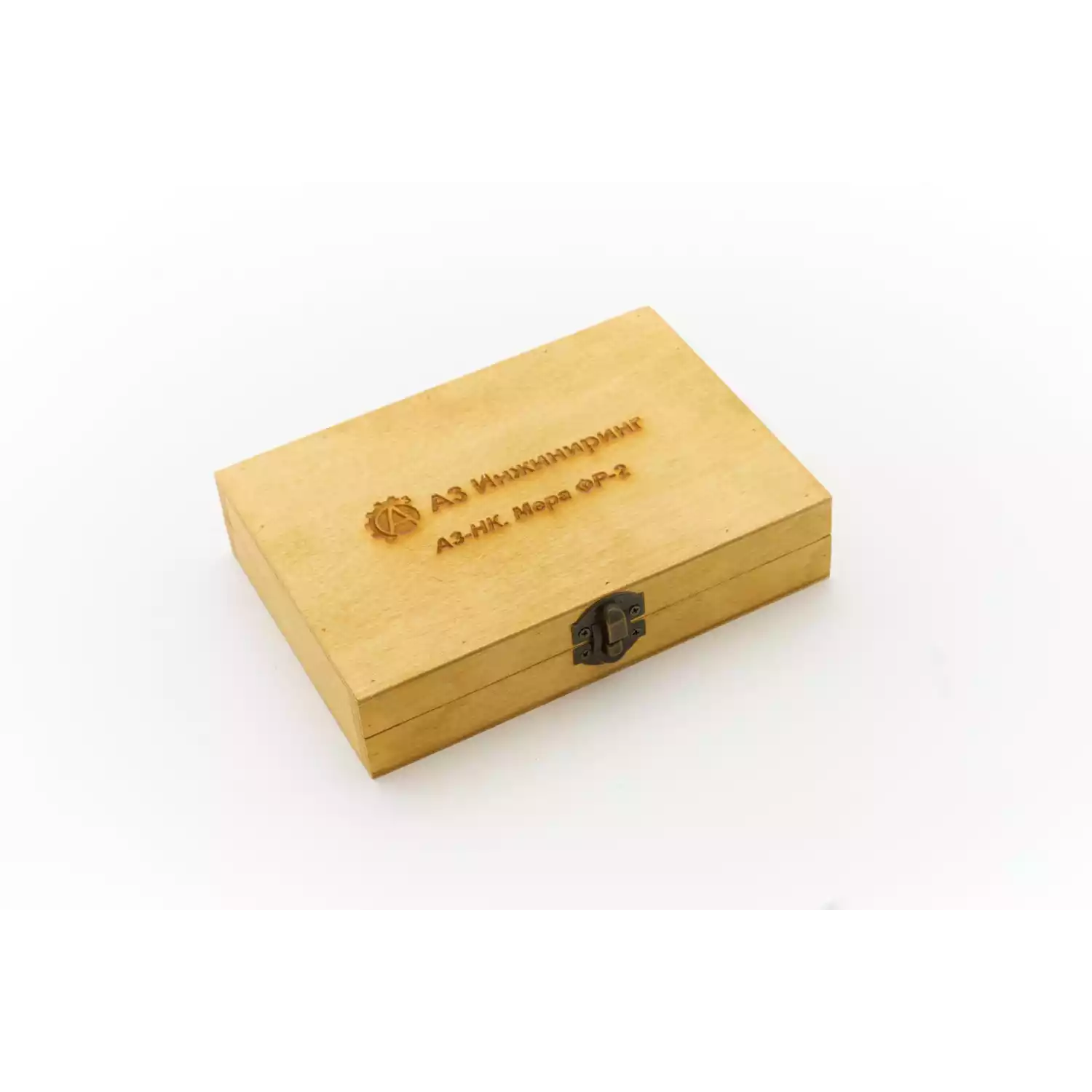

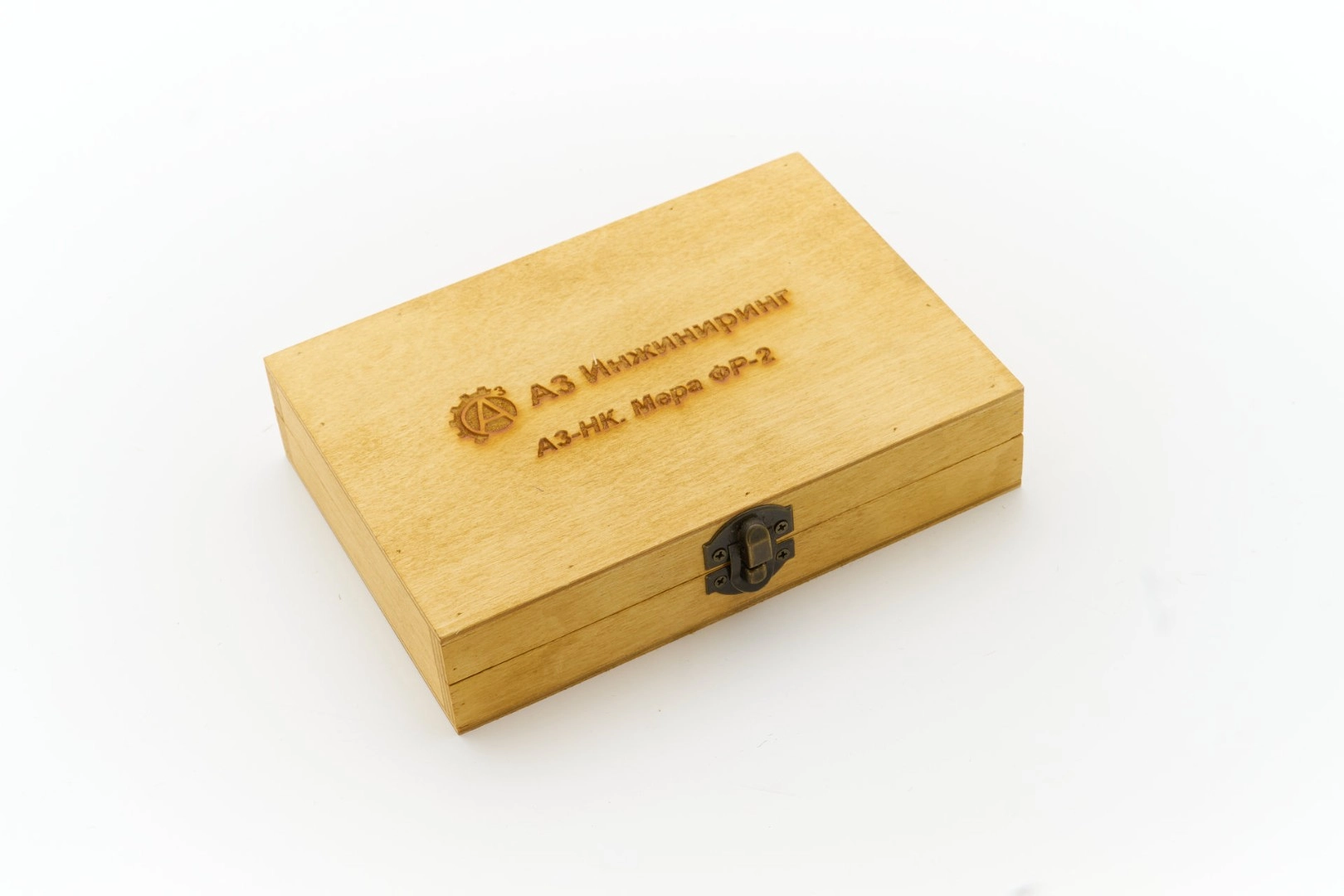

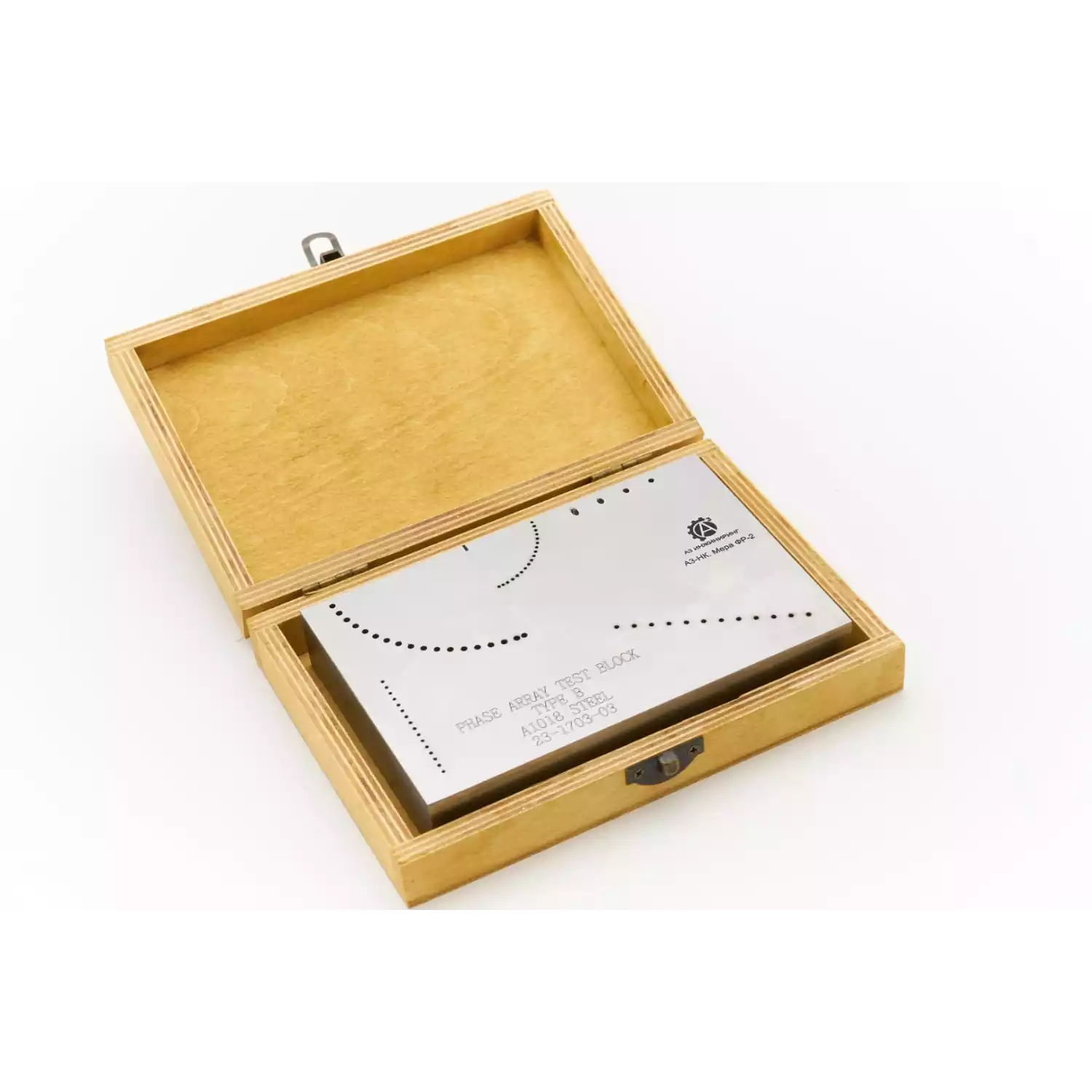

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
