Внесен в реестр СИ

Под заказ
Артикул: 88019
А3 Инжиниринг
Мера СО-1Р предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

А3-НК. Мера СО-1Р.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

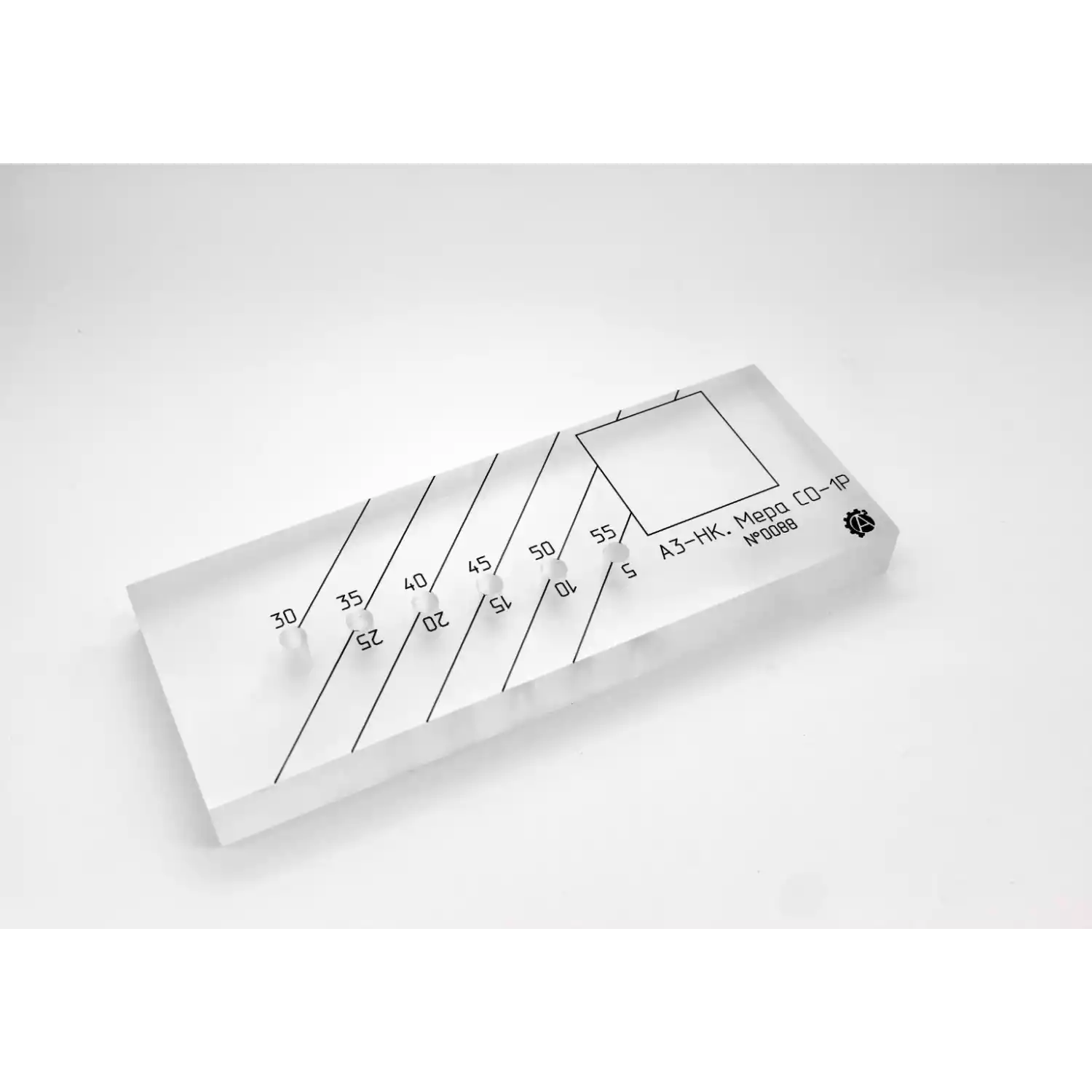

Мера СО-1Р представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности.

Назначение

Мера СО-1Р предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.

Основные технические характеристики:

Наименование характеристики

Значение

Мера СО-1Р

Длина меры, мм

280-0,5

Диапазон номинальных значений расстояния от грани 1 до центра искусственных дефектов ИД1 – ИД6, мм

от 50 до 175

Масса, не более, кг

1,3

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера СО-1Р

Номинальное значение и допустимое отклонение высоты меры, мм

105,00 ±0,15

Номинальное значение и допустимое отклонение толщины меры, мм

27,00 -0,21

Номинальное значение и допустимое отклонение диаметров искусственных дефектов ИД1 – ИД6, мм

10±0,3

Диапазон номинальных значений расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 – ИД6, мм

от 38до 54

Пределы допускаемой абсолютной погрешности воспроизведения толщины и высоты меры, диаметров искусственных дефектов ИД1 – ИД6, расстояния от рабочей поверхности 1 до центра искусственных дефектов ИД1 – ИД6, расстояния от грани 1 до центра искусственных дефектов ИД1 – ИД6, мм

± 0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

2760 ±148

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 30





Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
