Описание средства измерений

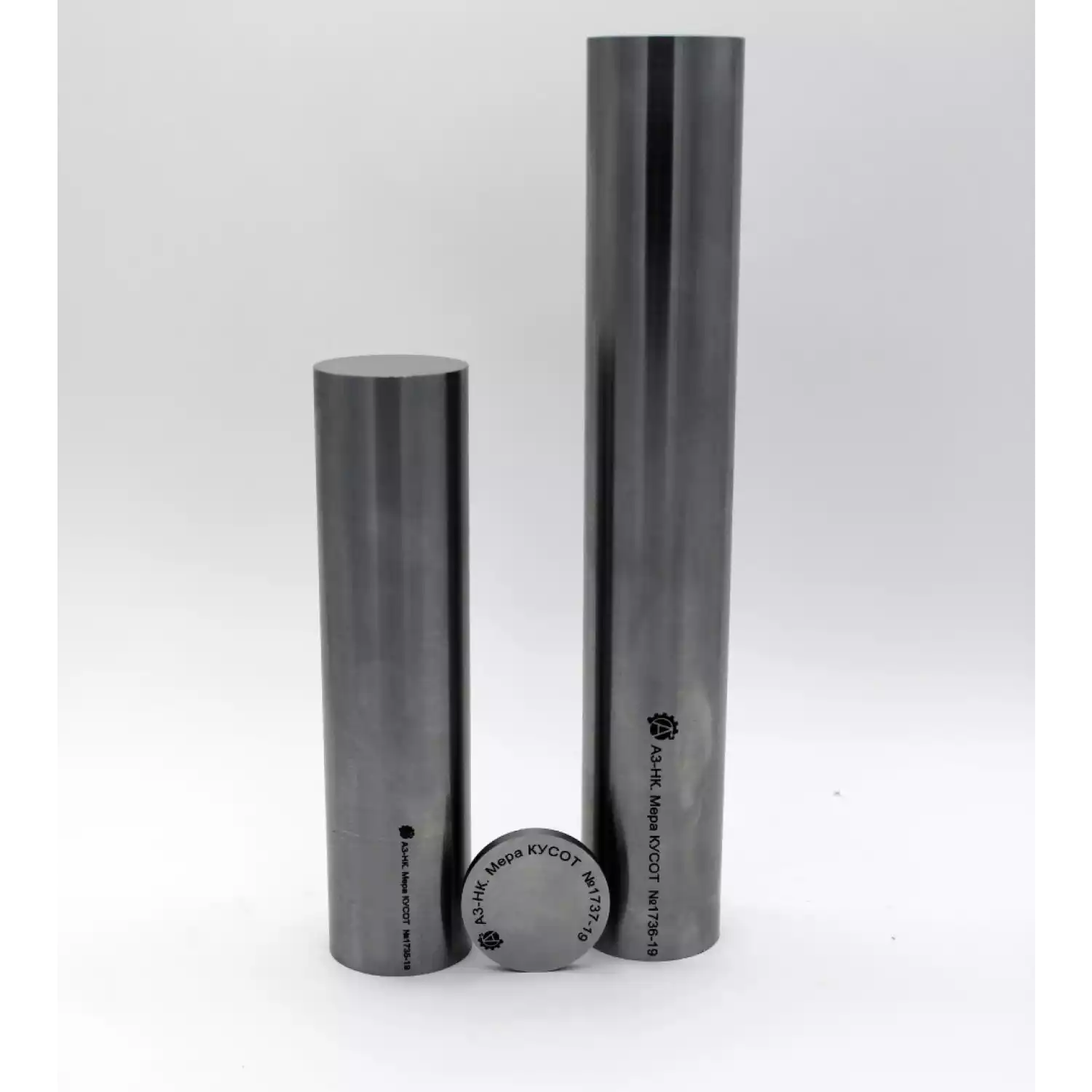

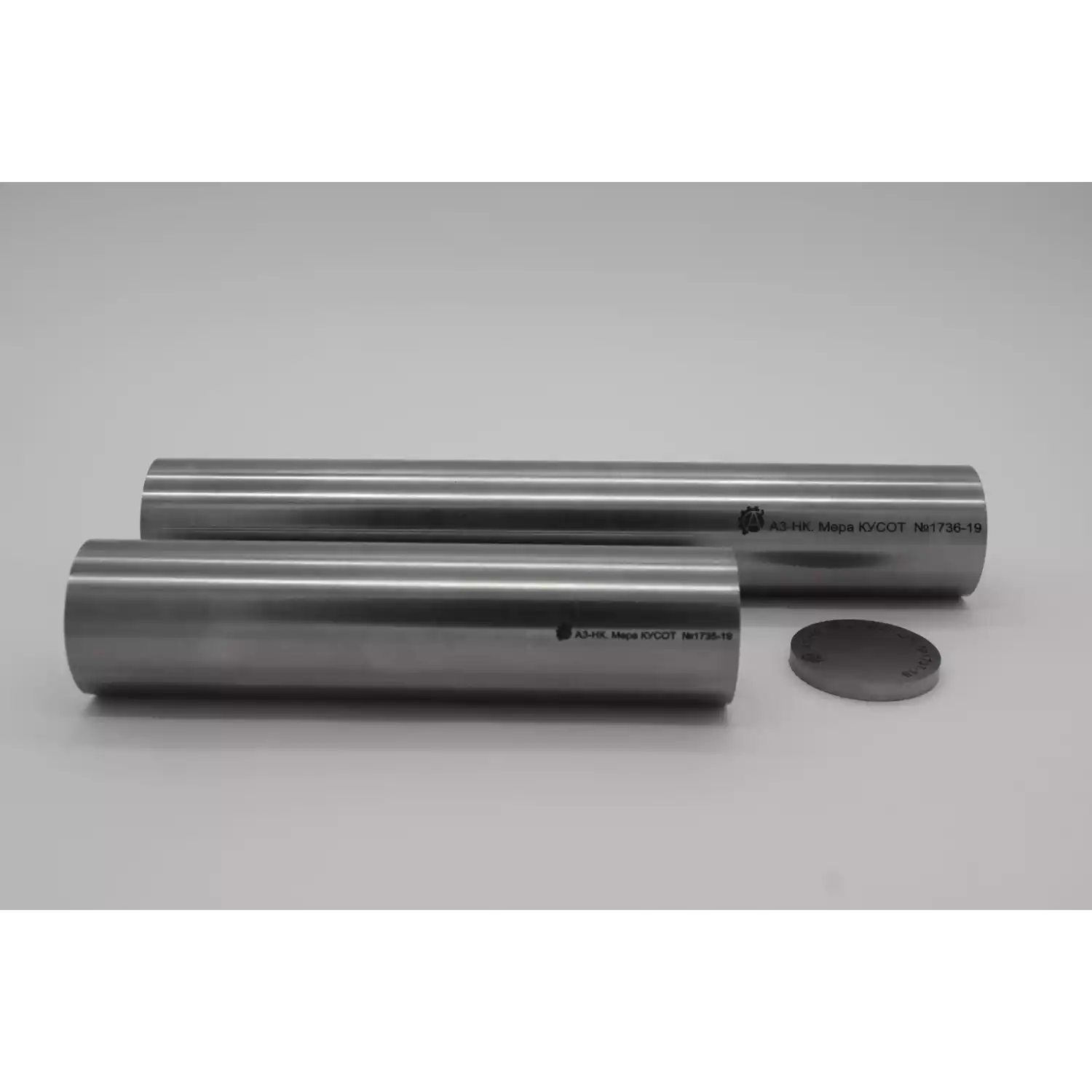

Меры КУСОТ представляют собой изделия в виде прямых цилиндров различных по высоте, ограниченных двумя плоскими поверхностями: рабочей и донной. Все меры производятся с воответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меры КУСОТ предназначены для аттестации и первичной поверки на заводах-изготовителях ультразвуковых контактных толщиномеров, работающих в диапазоне толщин от 0,5 до 300 мм по стали, от 1 до 300 мм по дюралюминию и от 1 до 100 мм по латуни, а также для периодической поверки таких толщиномеров.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера КУСОТ |
|
|
Диаметр мер, мм: - в диапазоне высот от 0,5 до 20 мм - в диапазоне высот более 20 до 50 мм - в диапазоне высот более 50 до 100 мм - в диапазоне высот более 100 до 300 мм |
от 30 до 90 от 40 до 90 от 50 до 90 от 60 до 90 |
|
Отклонение от параллельности рабочей и донной поверхности, мм |
± 0,04 |
|
Отклонение от плоскостности рабочей и донной поверхностей, мм |
± 0,04 |
|
Шероховатость Rа рабочей и донной поверхностей меры, не более, мкм |
1,25 |
|
Масса (для одной меры), не более, кг |
18 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Меры КУСОТ |
|
|
Номинальные значения высот мер, мм |
0,5; 0,6; 1,0; 2,0; 3,0; 5,0; 8,0; 10,0; 15,0; 16,0; 20,0; 30,0; 40,0; 50,0; 60,0; 80,0; 100,0; 120,0; 150,0 160,0; 200,0; 240,0;250,0 280,0; 300,0 |
|
Допустимое отклонение высоты меры, мм |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высот мер, мм |
± 0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с -для мер высотой от 0,5 до 50 мм -для мер высотой от 60 до 300 мм |
±70 ±30 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
- |
1компл. |
|
Футляр |
- |
1 шт** |
|
Транспортная упаковка |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом |
||
