Меру СО-2Р применяют при контроле ультразвуковым дефектоскопом для определения условной чувствительности при контроле эхо- и зеркальным методами, мертвой зоны, погрешности глубиномера и погрешности измерения координат отражателя, стрелы преобразователя, угла ввода ультразвуковых колебаний, ширины основного лепестка диаграммы направленности наклонного ПЭП.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет
А3-НК. Мера СО-2Р.

МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД №79145-20.

Описание средства измерений

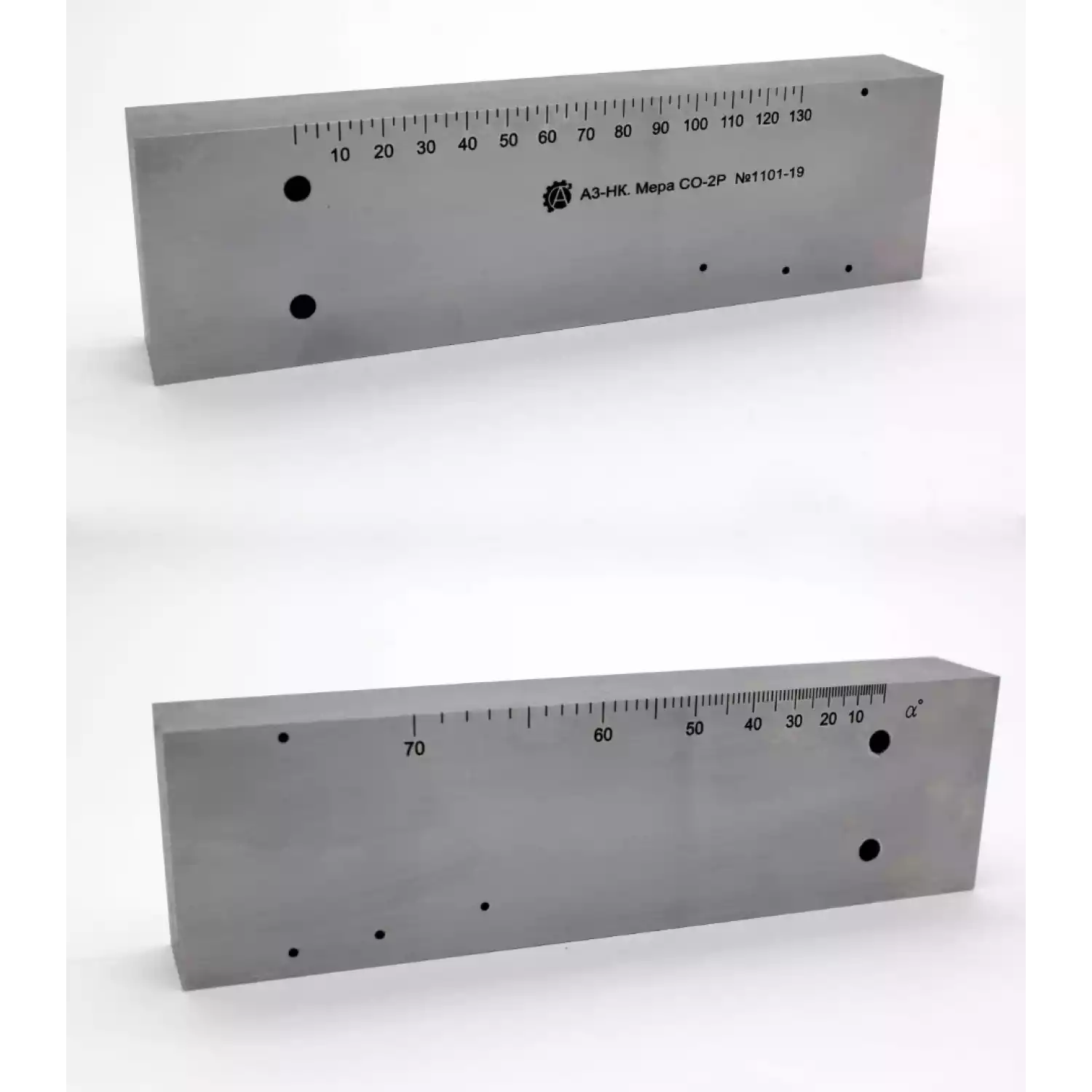

Мера СО-2Р представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн.

Назначение

Меру СО-2Р применяют при контроле ультразвуковым дефектоскопом для определения условной чувствительности при контроле эхо- и зеркальным методами, мертвой зоны, погрешности глубиномера и погрешности измерения координат отражателя, стрелы преобразователя, угла ввода ультразвуковых колебаний, ширины основного лепестка диаграммы направленности наклонного ПЭП.

Основные технические характеристики:

Наименование характеристики

Значение

Мера СО-2Р

Длина меры, не более, мм

210

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25

Масса, не более, кг

2



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:

Наименование характеристики

Значение

Мера СО-2Р

Номинальное значение и допустимое отклонение высоты меры, мм

59,00 -0,16

Номинальное значение и допустимое отклонение толщины меры, мм

29,00 -0,21

Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм

- искусственный дефект ИД1

- искусственный дефект ИД2

- искусственный дефект ИД3

- искусственный дефект ИД4

- искусственный дефект ИД5

- искусственный дефект ИД6

6,00+0,30

6,00+0,30

2,00+0,25

2,00+0,25

2,00+0,25

2,00+0,25

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1, мм

- до центра искусственного дефекта ИД1

- до центра искусственного дефекта ИД2

- до центра искусственного дефекта ИД3

44,00-0,12

15,0 ±0,1

3,0 ±0,1

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2, мм

- до центра искусственного дефекта ИД4

- до центра искусственного дефекта ИД5

- до центра искусственного дефекта ИД6

6,0 ±0,1

8,0 ±0,1

12,0 ±0,1

Смещение базовой риски шкалы 1 и шкалы 2 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм

±0,1

Положение и допустимое отклонение рисок шкалы 1 относительно базовой риски вдоль рабочей поверхности 1 меры, мм

L ±0,2

где L – номинальное значение на шкале, мм

Положение и допустимое отклонение рисок шкалы 2 относительно базовой риски вдоль рабочей поверхности 1 меры, мм

44·tgα ±0,2

где α - значение угла ввода, соответствующее данной риске, °

Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов и положения рисок шкал относительно базовых рисок, мм

± 0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

± 30





Гарантийный срок эксплуатации: 2 года.

Комплект поставки:

Наименование и условное обозначение

Обозначение

Кол-во

Комплект мер дефектоскопические А3-НК*

-

1компл.

Футляр

-

1 шт**

Транспортная упаковка

-

1 шт

Руководство по эксплуатации

-

1 экз

Паспорт

-

1 экз

Методика поверки

МП 066.Д4-19

1 экз

* - количество и тип в соответствии с заказом

** - количество в соответствии с заказом
