Для осмотра внутренних поверхностей труб, двигателей и других узлов оборудования используют бороскопы и эндоскопы. С помощью этих приборов можно проверить состояние труднодоступных участков через технологические отверстия без разборки оборудования, обнаружить коррозию, загрязнения и видимые повреждения. При выборе прибора важно учитывать не только качество изображения, но и форму полости, расстояние до проверяемой поверхности и условия эксплуатации.
Чем отличается бороскоп от эндоскопа
Эндоскоп — общее название приборов для визуального осмотра труднодоступных полостей. Бороскопом чаще называют его жесткую разновидность: прямую трубку с оптической системой или камерой. Она подходит для осмотра участков, к которым можно подвести прибор по прямой. Для каналов с поворотами используют гибкие модели.
У разных производителей названия приборов могут отличаться: например, бороскоп со встроенной камерой также может называться видеоэндоскопом. Поэтому при выборе важнее характеристики рабочей части, чем название товара. В каталоге А3 технические эндоскопы представлены в разных вариантах.
Основные конструкции и их возможности
|
Тип прибора |
Где используют |
Ограничения |
|---|---|---|
|
Жесткий бороскоп |
Прямые отверстия и короткие каналы |
Не проходит изгибы; для фото и видео нужна встроенная или подключаемая камера |
|
Гибкий фиброскоп |
Каналы с поворотами, обход препятствий |
Нужно учитывать радиус изгиба и качество оптики |
|

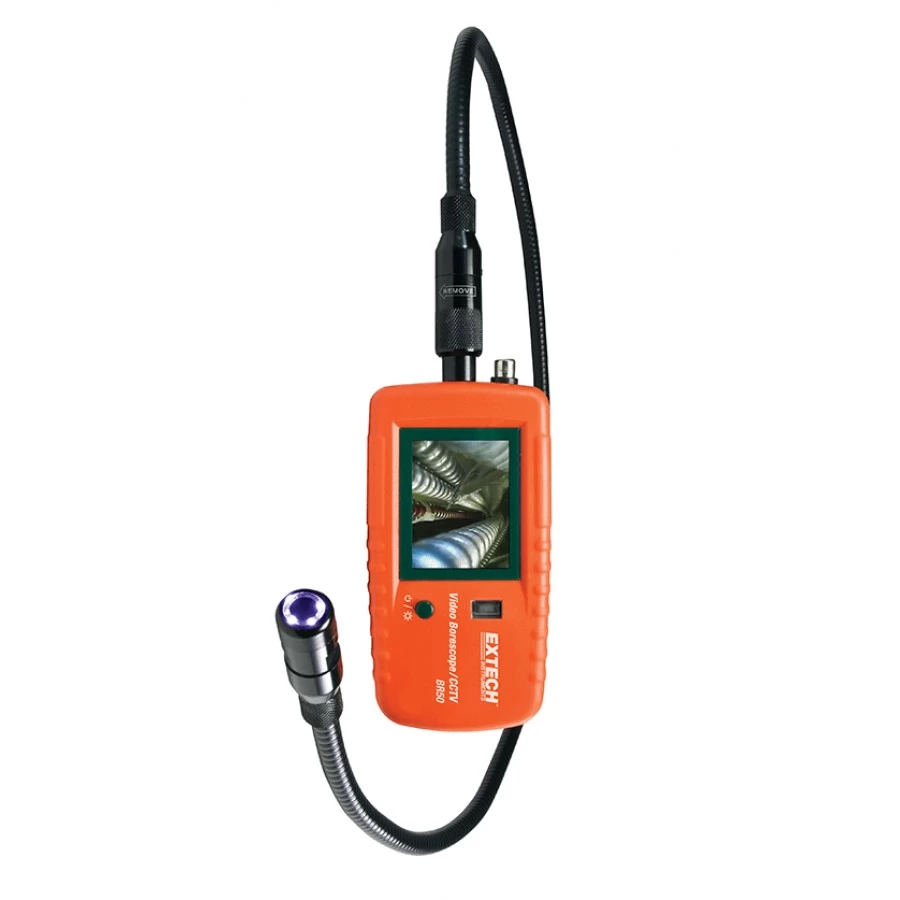

Видеоэндоскоп |
Осмотр с выводом изображения на экран, фиксация результатов |
Зонд может быть жёстким или гибким; запись и измерения есть не у всех моделей |
Бороскоп удобен для осмотра полостей с прямым доступом, поскольку его трубку легко удерживать в нужном положении. Однако из-за жёсткой конструкции и размеров наконечника прибор не всегда может пройти через узкие участки или обогнуть препятствия. В таких случаях используют гибкий эндоскоп, способный проходить изгибы и обходить препятствия.
Где применяют эндоскопы и бороскопы
Эндоскопы и бороскопы используют при техническом обслуживании и диагностике оборудования, когда нужно увидеть внутреннюю поверхность без полной разборки. В трубопроводах проверяют наличие коррозии, отложений и посторонних предметов. В двигателях осматривают цилиндры, поршни и камеры сгорания, чтобы найти нагар и дефекты.
В турбинах оценивают доступные участки лопаток и их кромок. Если они расположены сбоку от отверстия, важна возможность направить объектив в сторону. Для прямого доступа может подойти бороскоп, а для сложного маршрута — модель с гибким зондом.
Приборы с камерой применяют и для проверки доступной внутренней стороны сварных швов. Они помогают заметить видимые трещины и другие поверхностные нарушения, сохранить кадры для отчёта. Однако такой осмотр не показывает дефекты в толще металла и при необходимости дополняется другими методами неразрушающего контроля.
Как выбрать прибор для технического осмотра
Чтобы подобрать эндоскоп по параметрам, сначала определяют диаметр входного отверстия, глубину и форму канала. Затем проверяют характеристики изображения и условия эксплуатации.
Диаметр и длина. При выборе бороскопа или эндоскопа учитывают размеры рабочей части — трубки или зонда, которые вводят внутрь оборудования. Диаметр должен позволять пройти через самое узкое отверстие с учётом выступов, сварных швов и загрязнений. Длины должно хватать для осмотра нужного участка. При использовании бороскопа также важно свободное пространство снаружи: длинную трубку бывает сложно ввести, если рядом находится стена или другое оборудование.
Изгибы и управление. Гибкий эндоскоп выбирают с учётом допустимого радиуса изгиба. Если нужно рассмотреть стенку сбоку, полезна артикуляция — управляемый поворот наконечника. Например, у USB-видеоэндоскопа jProbe ST диаметр рабочей части 8,5 мм, длина 400 мм, а наконечник поворачивается на 180° в одной плоскости. При этом стержень остаётся жёстким: такой бороскоп подходит для прямого доступа, но не для извилистого канала.
Направление и дистанция обзора. При выборе прибора важно учитывать, где находится проверяемая поверхность. Если она расположена прямо перед камерой, подойдет объектив с прямым обзором. Для осмотра боковых стенок используют модели с боковой оптикой или поворотным наконечником. Также необходимо учитывать расстояние, на котором камера обеспечивает четкое изображение. Например, если диапазон фокусировки составляет 40–200 мм, при меньшем расстоянии изображение может быть размытым. Даже высокое разрешение камеры не компенсирует неправильно подобранную дистанцию наблюдения.
Подсветка и защита. Внутри оборудования обычно темно, поэтому нужна подсветка, желательно регулируемая: на блестящем металле яркий свет даёт блики. Для влажной или загрязнённой среды проверяют температурные ограничения, защиту зонда и совместимость его оболочки с маслами и другими жидкостями. Защита рабочей части не означает, что дисплей можно погружать в воду.
Запись изображения. Если нужен отчёт, выбирают видеоэндоскоп с сохранением фото и видео. Проверяют подключение к компьютеру, формат файлов и удобство их передачи. Для сравнения результатов повторных проверок фиксируют место ввода и направление камеры.
Примеры подбора под условия осмотра
|
Условия |
Что важно при выборе |
|---|---|
|
Прямое отверстие |
Бороскоп подходящих диаметра, длины и дистанции обзора |
|
Канал с поворотами |
Эндоскоп с гибким зондом, допустимый радиус изгиба и размер головки |
|
Поверхность сбоку |
Боковая оптика или управляемый наконечник |
|
Нужен отчёт |
Видеоэндоскоп с записью и передачей файлов |
|
Требуется измерить повреждение |
Видеоэндоскоп с функцией измерения длины, ширины и глубины дефекта. Желательно наличие 3D-измерений для оценки размеров повреждения на неровной поверхности. |
Обычная камера позволяет заметить дефект, но не обязательно определить его размер. Если требуются измерения, эту функцию проверяют в документации конкретной модели. По возможности перед покупкой проводят пробный осмотр на аналогичной детали.
Чек-лист перед заказом: что сообщить поставщику
Чтобы выбрать бороскоп или эндоскоп, подготовьте схему полости либо фотографию отверстия и сообщите:
- минимальный диаметр прохода, глубину и количество поворотов;
- расстояние до поверхности и нужное направление обзора;
- какие дефекты предстоит обнаруживать;
- температуру, влажность и наличие технических жидкостей;
- нужны ли фото, видео, измерения и подключение к компьютеру;
- потребуются ли насадки и дополнительные принадлежности.
Правильно выбранный эндоскоп или бороскоп должен свободно достигать участка осмотра и давать изображение, достаточное для поставленной задачи. Специалисты А3 помогут сопоставить требования с характеристиками оборудования.
